施耐德断路器接触器热继电器选型表

Masterpact MW 空气断路器选型表 框架电流 06：630A 20：2000A 08：800A 25：2500A 10：1000A 32：3200A 12：1250A 40：4000A 16：1600A

2：Micrologic2.0MW二段保护 5：Micrologic5.0MW三段保护 A：Micrologic5.0A MW三段保护+电流表

MW 06 3 F 2 3 3：3极 4：4极 F：固定式 D：抽屉式 控制回路电压 2：AC220V 3：AC380V 1：DC110V 4：DC220V Compact NS塑壳断路器选型表

（适用于配电保护）

脱扣器类型 TM：热磁脱扣器（用于NS100，160，250） STR22SE电子脱扣器（用于NS100，160，250） STR23SE电子脱扣器（用于NS400，630） STR53UE电子脱扣器（用于NS400，630） NS 100 N STR22SE 100 3P F FC 附件 壳架电流规格 100 160 250 400 630 分断能力可选 N：25-50KA H：70KA L：150KA NS80只有H型 脱扣器额定电流（参见脱扣器选择表） 极数可选 3P 4P 安装方式 F：固定式 P：插入式 W：抽出式 联接方式 FC：板前方式 RC：板后方式 多种联接附件可选取详见样本

1、分励/失压线圈 2、多功能辅助开关 3、电动操作机构 4、漏电保护模块 5、电流表模块 6、电流互感器模块 7、延伸旋转手柄 Compact NS塑壳断路器选型表

（适用于电动机保护）

脱扣器类型 MA：电磁脱扣器（用于NS80-630） STR22ME：电子脱扣器（用于NS100，160，250） STR43ME：电子脱扣器（用于NS400，630）

NＳ 100 H MA 50 3P F FC 附件 壳架电流规格 80 100 160 250 400 630 分断能力可选 N：25-45KA H：70KA L：150KA NS80只有H型 脱扣器额定电流（参见脱扣器选择表） 极数可选 3P 4P 安装方式 F：固定式 P：插入式 W：抽出式

联接方式 FC：板前方式 RC：板后方式 多种联接附件可选取详见样本

1、分励/失压线圈 2、多功能辅助开关 3、电动操作机构 4、漏电保护模块 5、电流表模块 6、电流互感器模块 7、延伸旋转手柄

C65 断路器选型表 C65 N - C 20A / 2P + VE + SD 分断能力 N：6000A H：10000A 脱扣曲线 C型曲线 （配电保护）

D型曲线 （动力保护）

额定电流

1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A

极数 1P 2P 3P 4P 可配漏电保护附件 VE：vigi C65 ELE VEG：vigi C65 G ELE VM：vigi C65 ELM 可配电气附件 MX：分励脱扣单元 MN欠压脱扣单元 （瞬动型） MN(s)：欠压脱扣单元（延时型） SD：报警接点 OF：辅助接点 OF+SD/OF：双重切换接点 NC100H/125H 断路器选型表 NC 100H - C 63A / 2P + VM + SD 类型 NC 100H NC125H 脱扣曲线 C型曲线 （照明保护） D型曲线 （动力保护） 额定电流 63A 80A 100A 125A 极数 1P 2P 3P 4P 可配漏电保护附件 Vigi NC100 可配电气附件 MX：分励脱扣单元 MN：欠压脱扣单元 MN(s)：欠压脱扣单元（延时型） SD：报警接点 OF：辅助接点

说明： 1、 NC 125H的额定电流为125A。 2、 NC 100H/125H的分断能力为10000A。 电动机断路器（GV2）型号含义 电动机断路器 GV1符合IEC158标准 已淘汰。 GV2符合IEC947标准

GV2 M 10 C

SSIC（上海施耐德工业控制有限公司）制造 编号 电流整定范围 01 02 03 04 05 06 07 08 10 14 16 20 21 22 32

0.1—0.16A 0.16—0.25A 0.25—0.40A 0.40—0.63A 0.63—1A 1—1.6A 1.6—2.5A 2.5—4A 4—6.3A 6—10A 9—14A 13—18A 17—23A 20-25A 24-32A

AN 侧装辅助触点 AN11（1NO+1NC） AN20（2NO） AD故障信号接点 故障+瞬动 AD1010（1NO+1NO） AD1001（1NO+1NC） AD0110（1NC+1NO） AD0101（1NC+1NC） AM短路信号接点 AM11（1C/O）

AP03 可锁定的外控旋钮 MC GV2外壳 MC01（防护等级IP41） MC02（防护等级IP55）

M：按钮式控制0.1-32A 热磁型（带过载保护 RS：拨动式控制0.1-32A 热磁型（带过载保护 LS：拨动式控制 0.1-25A 电磁型（不带

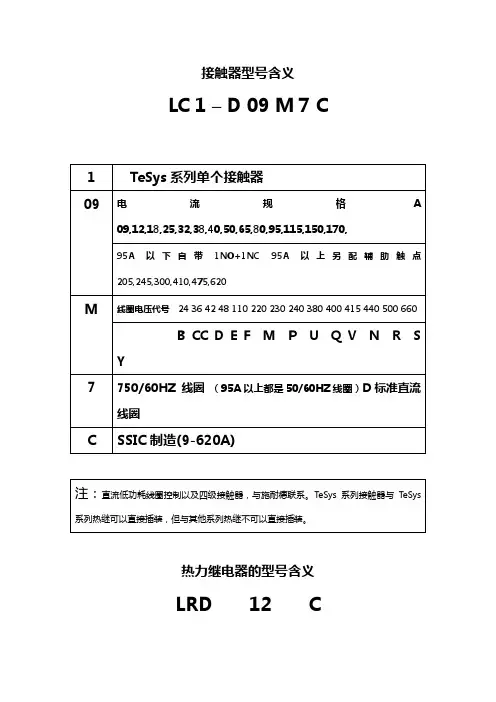

AE 前置辅助接点：AE1（1NO或1NC） AE11（1NO+1NC） AE20A（2NO） AS 分励脱扣模块：AS115（110—127V） AS225(220—240V) AS385(380—415V) AU 欠压脱扣模块：AU115（110—127V） AU225（200—240V） AU385（380—415V） 接触器型号含义 LC 1 - D 0 9 1 0 M 5 C LC 交流控制线圈 LP 直流控制线圈

1 单个接触器 2可逆接触器组 3星三角接触器组 D2系列产品 电流规格A 06，09，12，18，25，32， 38，40，50，65，80，95，115，150，170，205，245，300，410，475，620 常开（NO）接点数

常开常闭的组合 10/01 11 00 004 008 1NO/1NC 06-38A 1NO+1NC 40-95A 115-620A 4NO 主极 无辅助触点 2NO+2NC 主极 无辅助触点

常闭（NC）接点数 线圈电压代号 电压 代号 24 36 42 48 110 220 230 240 380 400 415 440 500 660 B CC D E F M P U Q V N R S Y

C标准型SSIC制造 （9-620A） N经济型SSIC制造 （6-32A）

5 50HZ 线圈 6 60HZ 线圈 7 50/60HZ 线圈 D 直流线圈 W 直流宽电压线圈

控制继电器型号含义 C A 2 D N 3 1 M 5 C 控制继电器 2、交流控制线圈 3、直流控制线圈（进口） 4、低功耗直流控制线圈（进口）

D2系列产品 普通辅助接点 C 标准型SSIC制造 N 经济型SSIC制造 5 50HZ 线圈 6 60HZ 线圈 7 50/60HZ 线圈 D 直流线圈 W直流宽电压线圈 线圈电压代号 常闭（NC）接点数 常开常闭的组合 22 31 40 2NO+2NC 3NO+1NC 4NO

常开（NO）接点数

代号 电压 24 36 42 48 110 220 230 240 380 400 415 440 500 660 B CC D E F M P U Q V N R S Y

辅助模块及附件的型号含义 接触器的附件 配D2-系列产品 SSIC制造 L A 1 D N 1 1 C 代号 形式 N T R S K A

瞬时接点 通电延时 断电延时 星三角延时 机械锁定 浪涌抑制

常开和常闭接点数NO+NC

LA1-DN11C 1NO+1NC LA1-DN20C 2NO LA1-DN02C 2NC

LA1-DN22C 2NO+2NC LA1-DN31C 3NO+1NC LA1-DN40C 4NO LA1-DN13C 1NO+3NC LA1-DN04C 4NC

LA8-DN11C 1NO+1NC LA8-DN20C 2NO

序号 功能

1 2 3 4 6 7

8 9

正装辅助接点 正装通电延时 正装断电延时 输入模组 正装机械锁定 热继配件 侧装辅助接点 连锁、保护、指示

LA9-D0902 配D06-D38仅

带电气联锁

LA9-D09978 配D06-D38仅 带机械联锁

LA9-D4002 配D40-D95仅 带电气联锁

LA9-D50978 配D40-D95仅 带机械联锁 LA9-11509 配D115-D170 带电气联锁 LA2-DT0C 0.1-3S LA2-DT2C 0.1-30S LA2-DT4C 10-180S LA2-DS2C 1-30S LA3-DR0C 0.1-3S LA3-DR2C 0.1-30S LA3-DR4C 10-180S LA4-DA1 配D06-D32 LA4-DA2 配D06-D170

LA6-DK10 配D01-D65 LA6-DK20配D80-D170

LA7-D1064 配LR2-D13 LA7-D2064 配LR2-D23 LA7-D3064 配LR2-D33 LR2-D43
