现代无人机系统设计(讲义)

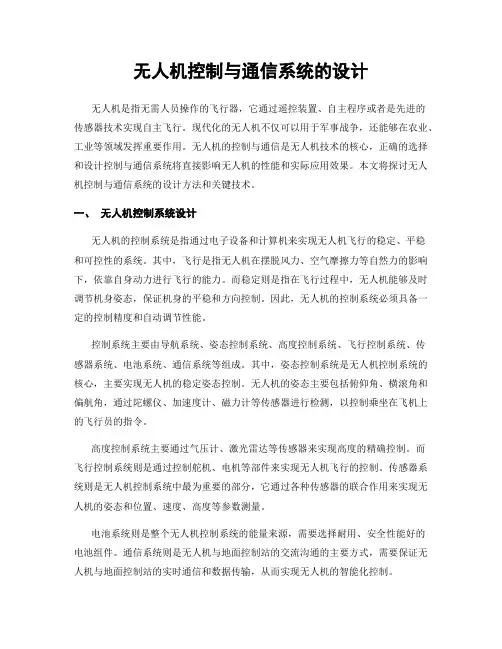

无人机控制与通信系统的设计无人机是指无需人员操作的飞行器，它通过遥控装置、自主程序或者是先进的传感器技术实现自主飞行。

现代化的无人机不仅可以用于军事战争，还能够在农业、工业等领域发挥重要作用。

无人机的控制与通信是无人机技术的核心，正确的选择和设计控制与通信系统将直接影响无人机的性能和实际应用效果。

本文将探讨无人机控制与通信系统的设计方法和关键技术。

一、无人机控制系统设计无人机的控制系统是指通过电子设备和计算机来实现无人机飞行的稳定、平稳和可控性的系统。

其中，飞行是指无人机在摆脱风力、空气摩擦力等自然力的影响下，依靠自身动力进行飞行的能力。

而稳定则是指在飞行过程中，无人机能够及时调节机身姿态，保证机身的平稳和方向控制。

因此，无人机的控制系统必须具备一定的控制精度和自动调节性能。

控制系统主要由导航系统、姿态控制系统、高度控制系统、飞行控制系统、传感器系统、电池系统、通信系统等组成。

其中，姿态控制系统是无人机控制系统的核心，主要实现无人机的稳定姿态控制。

无人机的姿态主要包括俯仰角、横滚角和偏航角，通过陀螺仪、加速度计、磁力计等传感器进行检测，以控制乘坐在飞机上的飞行员的指令。

高度控制系统主要通过气压计、激光雷达等传感器来实现高度的精确控制。

而飞行控制系统则是通过控制舵机、电机等部件来实现无人机飞行的控制。

传感器系统则是无人机控制系统中最为重要的部分，它通过各种传感器的联合作用来实现无人机的姿态和位置、速度、高度等参数测量。

电池系统则是整个无人机控制系统的能量来源，需要选择耐用、安全性能好的电池组件。

通信系统则是无人机与地面控制站的交流沟通的主要方式，需要保证无人机与地面控制站的实时通信和数据传输，从而实现无人机的智能化控制。

二、无人机通信系统设计无人机的通信系统是无人机的另一个核心部分，它真正实现了无人机与地面控制站、其它航空器、卫星等设备之间的通信互动，从而使得无人机可以具备更加广泛的应用前景。

无人机的通信系统有很多种类型，如电台、卫星通信、蓝牙、无线网络等，不同的无人机通信系统拥有不同的特点与广泛的应用场景。

无人机飞控系统设计与开发一、介绍无人机飞控系统无人机（UAV）是一种不需要搭载人员而能够自主飞行的飞行器。

由于其具备覆盖面广、灵活性高等优点，因此在军事、民用、科研等领域都得到了广泛应用。

无人机飞行离不开飞控系统的支持，它掌握着飞机的动力、定位控制和传感数据处理等关键技术，从而实现飞行安全和目标精确控制。

二、无人机飞控系统的概述无人机飞控系统通常包括传感器、处理器、存储器、数据通信模块和作业设备。

其中，传感器用于感知外部环境，包括加速度计、陀螺仪、罗盘等，处理器用于运算和控制，存储器则是数据的缓存和存储。

由于无人机需要与人类进行通信，因而数据通信模块也是必不可少的组成部分。

作业设备则依据无人机的实际用途不同而有所差异，例如军用无人机可能装配炸弹和导弹等武器，而民用无人机则主要用于航拍、作物保护等领域。

三、无人机飞控系统设计与开发的关键技术1、传感器选择和定位传感器是无人机飞控系统必不可少的核心组成部分之一。

传感器的选择直接影响系统的性能和稳定性。

由于无人机搭载传感器需满足体积小、重量轻、性能可靠等要求，因此传感器的选择和定位需要经过仔细的考虑和配合。

比较常用的传感器有加速度计、陀螺仪、罗盘、气压计等。

2、信息传输信息传输模块是在飞行途中向地面控制中心传输各种数据的设备。

由于无人机的高速飞行速度和长时间稳定飞行的要求，只有采用高效的数据传输技术，才能保证及时且准确地传递数据。

常用的数据传输技术主要包括无线电波以及蓝牙等短距离无线传输技术。

3、控制器设计控制器是无人机飞控系统的核心部分，其主要特点是强大的运算能力和高度自动化。

控制器可以将传感器探测到的数据进行计算和处理，并产生控制指令，将其传达给飞行器的各项部件。

控制器种类繁多，智能控制器、模糊控制器、PID控制器等都常被应用于无人机飞控系统设计中。

4、程序设计飞控系统的程序设计包括上位机程序和下位机程序两个部分。

上位机程序主要处理PC机或其他设备与飞行器之间的数据传输和控制调度，下位机程序则针对飞机的各项控制任务进行编程，以实现稳定、精准的控制。

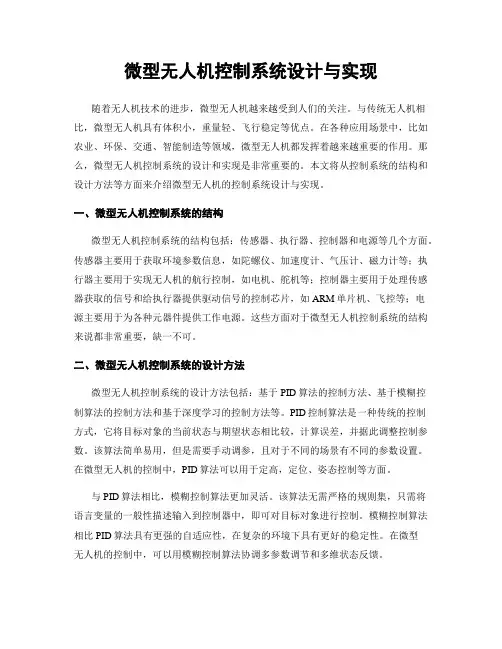

微型无人机控制系统设计与实现随着无人机技术的进步，微型无人机越来越受到人们的关注。

与传统无人机相比，微型无人机具有体积小，重量轻、飞行稳定等优点。

在各种应用场景中，比如农业、环保、交通、智能制造等领域，微型无人机都发挥着越来越重要的作用。

那么，微型无人机控制系统的设计和实现是非常重要的。

本文将从控制系统的结构和设计方法等方面来介绍微型无人机的控制系统设计与实现。

一、微型无人机控制系统的结构微型无人机控制系统的结构包括：传感器、执行器、控制器和电源等几个方面。

传感器主要用于获取环境参数信息，如陀螺仪、加速度计、气压计、磁力计等；执行器主要用于实现无人机的航行控制，如电机、舵机等；控制器主要用于处理传感器获取的信号和给执行器提供驱动信号的控制芯片，如ARM单片机、飞控等；电源主要用于为各种元器件提供工作电源。

这些方面对于微型无人机控制系统的结构来说都非常重要，缺一不可。

二、微型无人机控制系统的设计方法微型无人机控制系统的设计方法包括：基于PID算法的控制方法、基于模糊控制算法的控制方法和基于深度学习的控制方法等。

PID控制算法是一种传统的控制方式，它将目标对象的当前状态与期望状态相比较，计算误差，并据此调整控制参数。

该算法简单易用，但是需要手动调参，且对于不同的场景有不同的参数设置。

在微型无人机的控制中，PID算法可以用于定高，定位、姿态控制等方面。

与PID算法相比，模糊控制算法更加灵活。

该算法无需严格的规则集，只需将语言变量的一般性描述输入到控制器中，即可对目标对象进行控制。

模糊控制算法相比PID算法具有更强的自适应性，在复杂的环境下具有更好的稳定性。

在微型无人机的控制中，可以用模糊控制算法协调多参数调节和多维状态反馈。

基于深度学习的控制方法，在近年来受到了越来越多的关注。

深度学习算法的模型不需要显式地写出目标对象的数学模型，而是通过大量的实验数据和训练来学习目标对象的模式。

微型无人机的控制中，可以通过深度学习算法对多传感器信息的处理和航空几何学的处理来实现对无人机航行的控制。

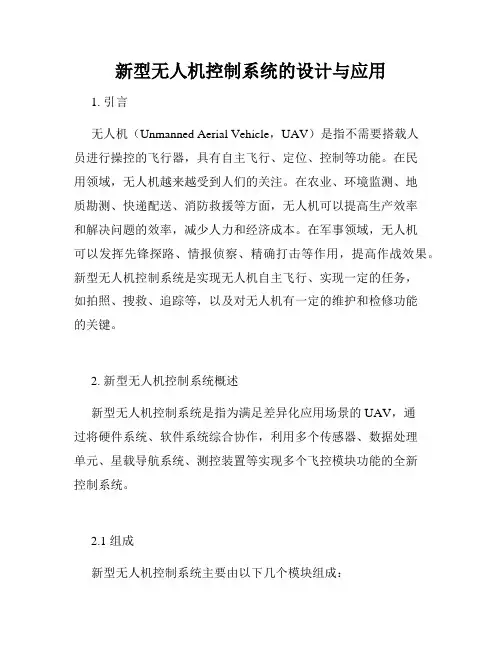

新型无人机控制系统的设计与应用1. 引言无人机（Unmanned Aerial Vehicle，UAV）是指不需要搭载人员进行操控的飞行器，具有自主飞行、定位、控制等功能。

在民用领域，无人机越来越受到人们的关注。

在农业、环境监测、地质勘测、快递配送、消防救援等方面，无人机可以提高生产效率和解决问题的效率，减少人力和经济成本。

在军事领域，无人机可以发挥先锋探路、情报侦察、精确打击等作用，提高作战效果。

新型无人机控制系统是实现无人机自主飞行、实现一定的任务，如拍照、搜救、追踪等，以及对无人机有一定的维护和检修功能的关键。

2. 新型无人机控制系统概述新型无人机控制系统是指为满足差异化应用场景的 UAV，通过将硬件系统、软件系统综合协作，利用多个传感器、数据处理单元、星载导航系统、测控装置等实现多个飞控模块功能的全新控制系统。

2.1 组成新型无人机控制系统主要由以下几个模块组成：(1) 硬件模块：包括传感器、执行机构、数据采集设备、通讯设备等。

(2) 控制卡：是无人机控制系统的核心，通过解读传感器的数据并控制执行机构调节无人机的运动状态。

(3) 软件模块：包括姿态控制软件、飞行状态控制软件、航线规划与控制软件等。

2.2 工作流程新型无人机控制系统的工作流程如下：(1) 传感器数据采集：传感器感知周围环境，并通过数据采集设备将数据传输给飞行控制系统。

(2) 数据处理：飞行控制系统对传感器的数据进行处理，并生成控制信号调节四个执行机构的工作状态。

(3) 控制执行：发出控制信号调节无人机的姿态和振动状态，保证飞行状态的稳定和平稳。

(4) 任务执行：根据任务要求，无人机执行测绘、搜救、追踪等任务。

(5) 安全控制：在无人机工作出现问题时，控制系统对无人机进行安全控制，减少飞行风险。

3. 新型无人机控制系统设计与应用3.1 硬件设计硬件设计包括传感器、执行机构、数据采集设备、通讯设备等硬件模块的选型、硬件电路的设计和实现。

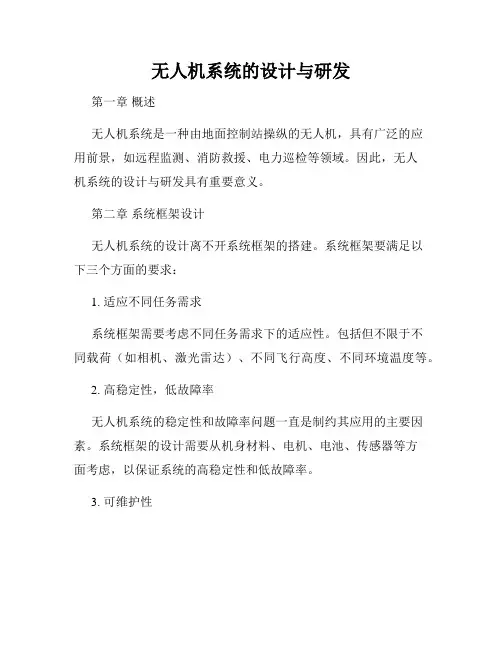

无人机系统的设计与研发第一章概述无人机系统是一种由地面控制站操纵的无人机，具有广泛的应用前景，如远程监测、消防救援、电力巡检等领域。

因此，无人机系统的设计与研发具有重要意义。

第二章系统框架设计无人机系统的设计离不开系统框架的搭建。

系统框架要满足以下三个方面的要求：1. 适应不同任务需求系统框架需要考虑不同任务需求下的适应性。

包括但不限于不同载荷（如相机、激光雷达）、不同飞行高度、不同环境温度等。

2. 高稳定性，低故障率无人机系统的稳定性和故障率问题一直是制约其应用的主要因素。

系统框架的设计需要从机身材料、电机、电池、传感器等方面考虑，以保证系统的高稳定性和低故障率。

3. 可维护性无人机系统在使用过程中会出现各种各样的问题，需要能够及时进行维护和修理。

因此，系统框架需要考虑拆卸、维修、更换零部件等方面的可维护性。

第三章控制系统设计无人机系统的控制系统需要保证准确性和灵活性。

控制系统要有多种控制方式，如遥控、自主控制、半自主控制等。

同时，要具备实时控制能力，对无人机进行精确定位和方向控制。

第四章传感系统设计无人机需要具备实时传感能力，包括姿态传感、高度传感、速度传感、电池电量传感等。

传感器需要放置在适合的部位，以获得实时的数据。

第五章算法设计无人机系统需要有合适的算法支持，包括飞行控制算法、图像识别算法、智能决策算法等。

算法需要根据具体任务需求设计，以获得较好的执行效果。

第六章总结无人机系统的设计和研发是一个全面系统的过程，需要从框架设计、控制系统设计、传感系统设计、算法设计等方面进行综合考虑，以满足不同任务需求。

希望未来无人机系统的研发能越来越成熟，为人类社会的各种应用领域提供更好的服务。

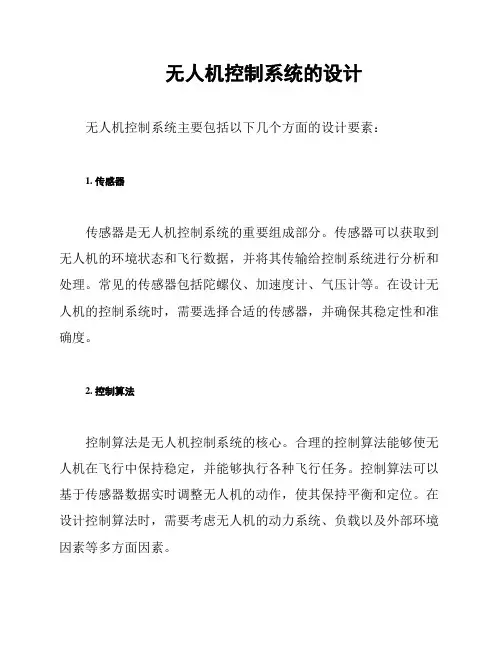

无人机控制系统的设计
无人机控制系统主要包括以下几个方面的设计要素：
1. 传感器
传感器是无人机控制系统的重要组成部分。

传感器可以获取到无人机的环境状态和飞行数据，并将其传输给控制系统进行分析和处理。

常见的传感器包括陀螺仪、加速度计、气压计等。

在设计无人机的控制系统时，需要选择合适的传感器，并确保其稳定性和准确度。

2. 控制算法
控制算法是无人机控制系统的核心。

合理的控制算法能够使无人机在飞行中保持稳定，并能够执行各种飞行任务。

控制算法可以基于传感器数据实时调整无人机的动作，使其保持平衡和定位。

在设计控制算法时，需要考虑无人机的动力系统、负载以及外部环境因素等多方面因素。

3. 通信系统
通信系统是无人机控制系统的另一个重要组成部分。

通信系统用于与无人机建立起稳定的数据通路，使控制系统能够实时地接收并处理来自地面站的指令和控制信号。

在设计通信系统时，需要确保其稳定性、抗干扰性和传输速率等方面的要求。

4. 软件界面
软件界面是控制系统与操作员之间的桥梁。

通过软件界面，操作员可以实时监控和控制无人机的飞行状态。

良好的软件界面设计应具备直观、简洁、易操作等特点，以提高操作员的工作效率和减少误操作的可能性。

综上所述，无人机控制系统的设计涉及到传感器、控制算法、通信系统和软件界面等多个方面。

合理的设计能够使无人机具备更好的飞行性能和稳定性，提高其应用的可靠性和安全性。

*****职业学院教案课程：无人机结构与系统班级：无人机****学期：授课教师：******课时：60学时*******职业学院教案授课主要内容、课时分配、板书设计*****职业学院教案授课主要内容、课时分配、板书设计*****职业学院教案授课主要内容、课时分配、板书设计*****职业学院教案授课主要内容、课时分配、板书设计*****职业学院教案授课主要内容、课时分配、板书设计{ 复习}1.简述多旋翼主要结构组成。

2.2212、1047指什么意思？{ 新课}1.2 多旋翼无人机结构和飞行原理1.2.2飞行原理伯努利定律是空气动力最重要的理论基础，简单地说，流体的速度越大，静压力越小；速度越小，静压力越大。

当多旋翼无人机的螺旋桨在空气中旋转运动时，只要设法使桨叶上部空气流速较快，静压力则较小；桨叶下部空气流速较慢，静压力较大。

这样就可以利用螺旋桨上下两边的静压力差，产生向上的升力，抵消地球向下的引力。

多旋翼飞行器是通过调节多个电机转速来改变螺旋桨转速，实现升力的变化，进而达到飞行姿态控制的目的。

四旋翼飞行器是一种六自由度的垂直升降机，但只有四个输入力，同时却有六个状态输出，所以它又是一种欠驱动系统。

1.2.3飞行控制一般情况下，多旋翼无人机可以通过调节不同电机的转速来实现4个方向上的运动，分别为：垂直、俯仰、横滚、偏航、前后和左右。

1.垂直运动，即升降控制：当同时增加四个电机的输出功率，螺旋桨转速增加使得总的升力增大，当总升力足以克服整机的重量时，四旋翼无人机便离地垂直上升；反之，同时减小四个电机的输出功率，四旋翼无人机则垂直下降，直至平衡落地，实现了沿z轴的垂直运动。

保证四个旋翼转速同步增加或减小是垂直运动的关键。

2.俯仰运动，即前后控制：机头电机螺旋桨降低转速，同时机尾电机螺旋桨提高转速，由于飞机后部的升力大于飞机前部，飞机的姿态会向前倾斜，向前运动。

向后相反操作。

3.横滚运动，即左右控制：当右边电机加速，左边电机减速时，飞机向左倾斜，从而向左飞行。

无人机智能控制系统设计与实现随着科技的不断发展，无人机已经成为了各个领域不可或缺的工具。

从军事侦察到商品配送，从农田测绘到环境监测，无人机在各个领域都有广泛的应用。

为了使无人机更加智能化和高效化，无人机智能控制系统的设计与实现变得至关重要。

一、无人机智能控制系统的设计1. 硬件设计：无人机智能控制系统的硬件设计首先涉及到无人机的主控制器，负责整个系统的协调和控制，以及传感器模块、电机和电池等组成的机载系统。

主控制器的选择要考虑其性能和稳定性，能够实现高精度的控制和响应。

传感器模块包括陀螺仪、加速度计、气压计等，用于感知飞行器的姿态、高度和速度等信息。

电机和电池要具备足够的功率和稳定性，以满足无人机飞行的需求。

2. 软件设计：无人机智能控制系统的软件设计是实现无人机智能化的关键。

首先，需要设计飞行控制算法，包括姿态控制、姿态估计、导航和路径规划等功能。

姿态控制算法负责控制飞行器的姿态，使其能够稳定飞行。

姿态估计算法则用于估计无人机的当前姿态，为姿态控制算法提供准确的反馈信号。

导航算法和路径规划算法用于确定无人机的飞行路径，并实现自主导航能力。

3. 通信设计：无人机智能控制系统与地面控制站之间需要进行实时的双向通信。

通信设计包括无线通信模块的选择和设计，以及协议的设计和实现。

通信模块要能够支持长距离、稳定的无线通信，并具备抗干扰能力。

通信协议要保证数据的可靠传输和实时性，以便地面控制站可以及时接收无人机的状态信息并下达指令。

二、无人机智能控制系统的实现1. 硬件实现：无人机智能控制系统的硬件实现需要将设计的硬件电路和模块进行组装和连接。

首先，将主控制器、传感器模块、电机和电池等组装在一个无人机机身上，确保各个模块之间的连接正确可靠。

然后，对机身进行调试和测试，验证硬件系统的正常工作。

2. 软件实现：无人机智能控制系统的软件实现涉及到飞行控制算法、通信协议和地面控制站软件的开发。

飞行控制算法的实现需要在主控制器上编写相应的代码，并进行系统级和单元级的测试和调试。
