油泵结构与工作原理图文

燃油泵原理图
燃油泵是内燃机燃油供给系统中的重要组成部分，其作用是将燃油从燃油箱输
送至发动机燃烧室。

燃油泵的工作原理图如下所示：
1. 燃油箱，燃油箱是存放车辆燃油的地方，通常位于车辆的后部。

燃油泵将燃
油从燃油箱中抽取出来，然后输送至发动机。

2. 燃油泵，燃油泵通常安装在燃油箱内部，它通过电动或机械方式将燃油抽取
出来，并将其输送至发动机。

燃油泵的工作原理是利用泵体内的活塞运动，产生负压将燃油吸入泵体内，然后通过压缩将燃油输送至发动机。

3. 滤清器，燃油泵输送的燃油会经过滤清器，滤清器的作用是将燃油中的杂质
和颗粒物过滤掉，确保输送至发动机的燃油清洁无杂质。

4. 燃油压力调节器，燃油泵输送的燃油会经过燃油压力调节器，其作用是根据
发动机工作状态调节燃油的压力，确保发动机燃油供给的稳定性。

5. 燃油喷射器，燃油喷射器是将燃油喷入发动机燃烧室的装置，它通过控制燃
油的喷射量和喷射时间，实现对发动机燃油供给的精确控制。

以上就是燃油泵的工作原理图，通过燃油泵、滤清器、燃油压力调节器和燃油
喷射器等组成部分的协同作用，确保了发动机能够获得清洁、稳定的燃油供给，从而保证了发动机的正常运转和性能表现。

同时，燃油泵的工作原理图也为我们提供了更深入的了解，有助于我们在日常使用和维护中更好地保养和维护燃油供给系统，延长车辆的使用寿命。

干油泵的结构与工作原理
干油泵是一种常用的润滑设备，用于提供润滑油或润滑脂给机械设备的各个部件。

下面是干油泵的一般结构和工作原理：
结构：
1. 泵体：通常是一个封闭的金属容器，内部有一个或多个腔室。

2. 齿轮或叶片：泵体内的腔室内装有旋转的齿轮或叶片，它们通过旋转来推动润滑介质。

3. 进出口管道：与泵体相连接的管道，用于润滑介质的进出。

工作原理：
1. 进气阶段：当干油泵开始工作时，腔室内的压力较低。

进口管道连接到油箱，润滑介质（如润滑油）通过负压被吸入泵体。

2. 压缩阶段：随着齿轮或叶片的旋转，润滑介质被推向腔室的出口管道。

在这一过程中，润滑介质被压缩并形成高压。

3. 出口阶段：高压润滑介质通过出口管道输送到需要润滑的机械设备部件，以减少摩擦和磨损，并保持其正常运行。

需要注意的是，干油泵的具体结构和工作原理可能因不同型号和应用而有所不同。

以上是一般情况下的描述，具体情况还需根据实际设备和使用说明进行了解。

混凝土混凝土泵车结构原理_图文臂架式泵车结构原理毛景林臂架式泵车结构认知服务创造客户价值臂架式泵车结构臂架式泵车底盘臂架系统泵送系统液压系统电控系统臂架式泵车结构认知服务创造客户价值一、底盘部分1.底盘ISUZUVOLVOBENZHINOMACK臂架式泵车结构认知服务创造客户价值2.分动箱用途：行驶和泵送状态的切换机构臂架式泵车结构认知服务创造客户价值输出轴车尾端输入轴车头端主油泵主油泵分动箱臂架泵输入轴连接盘通过操作驾驶室内的操作按钮可实现开车模式与施工模式的切换输出轴连接盘臂架式泵车结构认知服务创造客户价值二、臂架系统用途：完成商品混凝土的输送、布料，并支撑整车，保证其稳定性臂架系统转塔臂架液压油缸输送管道连接扣件转台回转机构固定转塔支腿支撑臂架式泵车结构认知服务创造客户价值布料杆的折叠形式臂架式泵车结构认知服务创造客户价值臂架机构组成结构图服务创造客户价值1.布料杆臂架油缸泵管扣件1.1臂架3#臂架大头端2# 臂架3#臂架小头端4# 臂架臂架支撑泵管支撑连杆箱梁式臂架销轴服务创造客户价值1.2油缸衡阀管接头管接头WH12LMKDSOMDA3C管接头C120/37.6.1.11-2臂架平衡阀组合三通管接头自制直通管接头进口直通管接头臂架油缸管接头GE12LMEDOMDA3C1.3泵管泵管管夹耐磨泵管服务创造客户价值2.转塔服务创造客户价值转台回转机构前支腿固定转塔服务创造客户价值2.1转台转台上部用臂架连接套与臂架总成铰接，下部用高强度螺栓与回转支承外圈固连，主要承受臂架总成的扭矩和弯矩，同时可带动臂架总成一起在水平面内旋转。

服务创造客户价值2.2回转机构回转机构它集支承、旋转和连接于一体，具有高的强度和刚性、很强的抗倾翻能力、低而恒定的转矩。

它由高强度螺栓、回转支撑、液压马达减速机、传动齿轮和过渡齿轮（有时无此件）组成。

服务创造客户价值过渡齿轮旋转限位电磁阀回转支承传动齿轮过渡齿轮液压减速马达旋转平衡阀服务创造客户价值2.3支撑支腿支腿的作用是将整车稳定的支撑在地面上，直接承受整车的负载力矩和重量。

详解杆式泵与管式泵的区别及工作原理一、结构普通抽油泵主要由泵筒、吸入阀、活塞、排除阀四大部分组成。

按照抽油泵在井下的固定方式，可分为管式泵和管式泵。

①管式泵管式泵又称油管泵，特点是把外筒、衬套和吸入阀在地面组装好并接在油管下部先下入井中，然后把装有排除阀的活塞用抽油杆通过油管下入泵中。

衬套是又材料加工成若干节，衬入外筒内部。

活塞是用无缝钢管制成的中空圆柱体，外表面光滑带有环状沟槽，作用是让进入活塞与衬套间隙的砂粒聚集在沟槽内，防止砂粒磨损活塞与衬套，并且沟槽中存的油起润滑活塞表面的作用。

检泵起泵时为泄掉油管中的油，可采用可打捞的吸入阀（固定阀），通过下放杆柱，让活塞下端的卡扣咬住吸入阀的打捞头，把吸入阀提出。

但是这种泵由于吸入阀打捞头占据泵内空间，使泵的防冲距和余隙容积大，容易受气体的影响而降低泵效。

目前大多数下入管式泵的井是在油管下部安装泄油器，通过打开泄油器泄掉油管中的油。

在下入大泵的井中，由于活塞直径大于油管内径，不能通过油管下入活塞，采用的方法是先把活塞随油管下入井中，后下入抽油杆柱，利用一个成为脱节器的装置与泵中活塞对接。

管式泵结构简单，成本低，在相同油管直接下允许下入的泵径较杆式泵大，因而排量大。

但检泵必须起下油管，修井工作量大，故适用于下泵深度不大，产量较高的井。

②杆式泵杆式泵又称为插入泵，其中定筒式顶部固定杆式泵特点是内外两个工作筒，外工作筒上端装有椎体座及卡簧（卡簧的位置为下泵深度），下泵时把外工作筒随油管先下入井中，然后装有衬套、活塞的内工作筒接在抽油杆的下端下入到外工作筒中并由卡簧固定。

另外还有固定点在泵筒底部的定筒式底部固定杆式泵，以及将活塞固定在底部，由抽油杆带动泵筒上下往复运动的动筒式底部固定杆式泵。

检泵时不需要起出油管，而是通过抽油杆把内工作筒拔出。

杆式泵检泵方便，但是结构复杂，制造成本高，在相同的油管直径下允许下入的泵径较管式泵要小，适用于下泵深度较大，产量较小的油井。

油泵结构与工作原理油泵是现代汽车引擎中的一个重要组件，它负责将油从油箱中抽取并输送到引擎各个部位，以保证引擎的正常运转。

油泵的结构和工作原理对于汽车维护人员来说是必需的知识，本文将详细介绍油泵的结构和工作原理。

一、油泵结构油泵一般由泵体、泵轴、泵盘、闸片、油嘴等部分组成。

1. 泵体：泵体是油泵的主体部分，也是油泵的外部壳体，一般由灰铸铁或铝合金制成。

泵体内部有多个腔室，分别用于油的吸入、储存和输送等功能。

泵体上部还设有油入口和出口等接口。

2. 泵轴：泵轴是支撑泵盘的关键部件，它一端固定在泵体上，另一端连接泵盘和驱动部件。

一般采用冷拔钢制作，具有良好的强度和刚度。

3. 泵盘：泵盘是油泵中重要的转动部件，它由转子和齿轮组成，可将油从吸油口吸入到泵体内部，再通过压缩和推动输送到引擎的各个部位。

4. 闸片：闸片是连接泵盘和泵轴的部件，它能使泵盘和泵体之间的间隔保持一个相对的距离，避免互相接触产生磨损。

闸片与泵盘之间还设有间隙，以保证油在泵盘和泵体之间正常循环，并防止漏油。

5. 油嘴：油嘴是油泵的最后一个部件，它是将油输送到引擎中的关键部位。

油泵一般会根据不同的需求配置不同规格的油嘴，以确保油以恰当的流量和压力进入引擎。

二、油泵工作原理油泵的工作原理是将油从油箱中吸入，再通过泵盘的压缩和推动输送到引擎的各个部位。

具体来说，当驾驶员启动汽车时，车辆的电气信号会激活油泵电机，让油泵的转盘开始旋转。

油泵吸油口产生一个低压区域，在此期间，随着泵盘的旋转，空气和油被抽入泵体中。

当油被抽到泵体中后，泵盘沿着其形状的齿轮将它压缩，使油在泵体中加压，然后油流到油嘴中，流向引擎不同的部分。

在油泵工作中，有一个重要的概念叫做油压力。

油压力是流体对于容器内壁面产生的压力，它处于所有引擎组件的前沿地位。

油泵电机产生的泵盘旋转所形成的油压力可以帮助油顺畅地流动，从而确保所有的引擎部件都能得到需要的润滑油。

总之，油泵结构和工作原理对于汽车维护人员来说都是非常重要的知识。

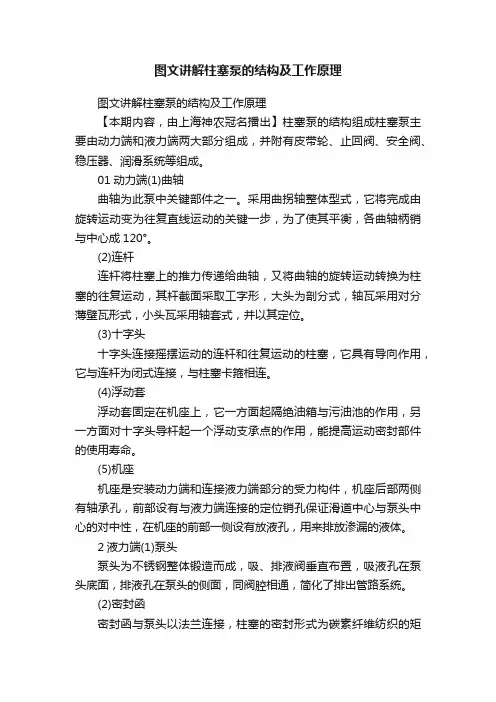

图文讲解柱塞泵的结构及工作原理图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

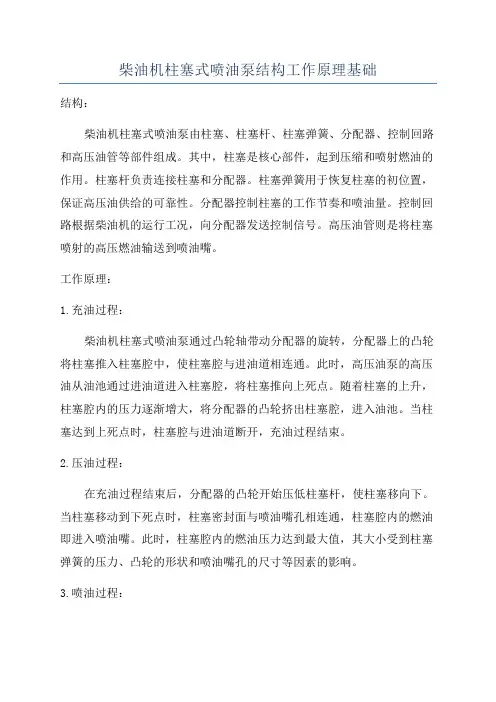

柴油机柱塞式喷油泵结构工作原理基础结构：柴油机柱塞式喷油泵由柱塞、柱塞杆、柱塞弹簧、分配器、控制回路和高压油管等部件组成。

其中，柱塞是核心部件，起到压缩和喷射燃油的作用。

柱塞杆负责连接柱塞和分配器。

柱塞弹簧用于恢复柱塞的初位置，保证高压油供给的可靠性。

分配器控制柱塞的工作节奏和喷油量。

控制回路根据柴油机的运行工况，向分配器发送控制信号。

高压油管则是将柱塞喷射的高压燃油输送到喷油嘴。

工作原理：1.充油过程：柴油机柱塞式喷油泵通过凸轮轴带动分配器的旋转，分配器上的凸轮将柱塞推入柱塞腔中，使柱塞腔与进油道相连通。

此时，高压油泵的高压油从油池通过进油道进入柱塞腔，将柱塞推向上死点。

随着柱塞的上升，柱塞腔内的压力逐渐增大，将分配器的凸轮挤出柱塞腔，进入油池。

当柱塞达到上死点时，柱塞腔与进油道断开，充油过程结束。

2.压油过程：在充油过程结束后，分配器的凸轮开始压低柱塞杆，使柱塞移向下。

当柱塞移动到下死点时，柱塞密封面与喷油嘴孔相连通，柱塞腔内的燃油即进入喷油嘴。

此时，柱塞腔内的燃油压力达到最大值，其大小受到柱塞弹簧的压力、凸轮的形状和喷油嘴孔的尺寸等因素的影响。

3.喷油过程：在压油过程结束后，柱塞开始向上移动，将喷油嘴与柱塞密封面分离，喷油嘴停止喷油。

此时，喷油嘴与气缸内空气形成的高温高压气体相交，燃油在高温高压的作用下瞬间喷雾化和汽化，形成可燃的燃油空气混合物，从而完成了喷油过程。

以上是柴油机柱塞式喷油泵的结构和工作原理的基础知识。

了解柴油机柱塞式喷油泵的结构和工作原理对于理解柴油机燃油供给的原理和机制具有重要的意义。
