抽油泵工作原理
抽油泵工作原理是指通过机械设备将液体从低压区域抽送到高压区域的过程。
抽油泵通常由泵体、叶轮、轴和电动机等组成。
当电动机启动时，轴开始旋转，驱动叶轮在泵体内高速旋转。
液体进入泵体后，随着叶轮的旋转，被吸入叶轮的叶片间隙中，并被分流到叶轮的出口侧。
在叶轮的作用下，液体被迅速推送至泵体的出口。
在液体推送过程中，由于液体的惯性和泵体内的压力变化，产生了一股牵引力，使液体继续向泵体出口方向移动。
同时，由于出口区域的容积逐渐减小，液体的压力也逐渐增大。
当液体被推送至出口处时，压力已经增大到能克服介质管道中的阻力，从而使液体被迫流入管道中，进一步被输送到目标区域。
整个过程中，电动机持续驱动叶轮旋转，不断吸入和推送液体，从而实现了抽油泵的工作。
综上所述，抽油泵通过机械设备将液体从低压区域抽送到高压区域。
在电动机驱动下，泵体内的叶轮快速旋转，吸入液体并推送至出口处，形成一定的压力，然后通过管道输送到目标区域。
抽油泵工作原理
抽油泵是一种用来将液体（通常是油）从一个地方抽到另一个地方的设备。
它的工作原理基于以下几个方面：
1. 动力源：通常，抽油泵使用电机作为动力源。
电机通过传递动力给抽油泵的转子来驱动泵的工作。
2. 泵的结构：抽油泵通常由一个转子（也称为叶轮）和一个固定在泵体内的腔室组成。
转子的运转会在腔室产生真空，将液体吸入泵内。
3. 吸入过程：当转子开始旋转时，它会将腔室与进油管道连接起来。
腔室内的压力较低，形成真空。
液体会通过进油管道进入腔室，填满腔室中的空隙。
4. 推出过程：当转子继续旋转时，腔室与出油管道连接。
在这个过程中，液体被推出腔室，并通过出油管道流向目标位置。
5. 润滑和密封：由于液体的高速流动以及泵的旋转，润滑和密封是抽油泵工作的关键。
抽油泵通常会通过给予关键部件润滑油，来防止摩擦和磨损。
需要注意的是，不同类型的抽油泵可能会有稍微不同的工作原理。
但总的来说，以上的基本原理适用于大多数抽油泵。

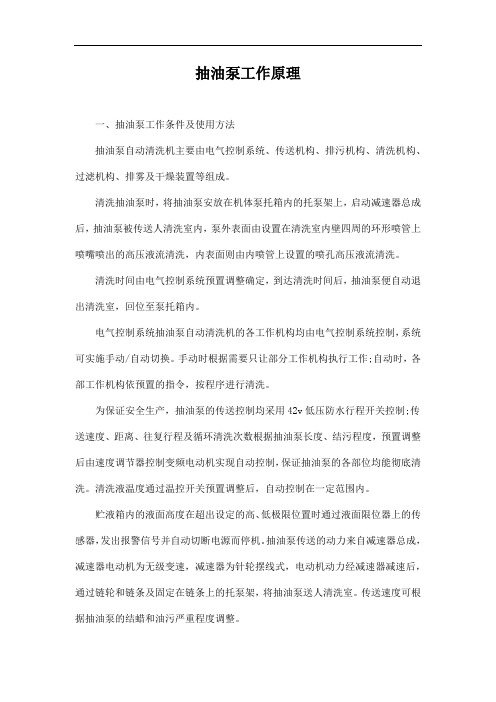

抽油泵工作原理一、抽油泵工作条件及使用方法抽油泵自动清洗机主要由电气控制系统、传送机构、排污机构、清洗机构、过滤机构、排雾及干燥装置等组成。
清洗抽油泵时，将抽油泵安放在机体泵托箱内的托泵架上，启动减速器总成后，抽油泵被传送人清洗室内，泵外表面由设置在清洗室内壁四周的环形喷管上喷嘴喷出的高压液流清洗，内表面则由内喷管上设置的喷孔高压液流清洗。
清洗时间由电气控制系统预置调整确定，到达清洗时间后，抽油泵便自动退出清洗室，回位至泵托箱内。
电气控制系统抽油泵自动清洗机的各工作机构均由电气控制系统控制，系统可实施手动/自动切换。
手动时根据需要只让部分工作机构执行工作;自动时，各部工作机构依预置的指令，按程序进行清洗。
为保证安全生产，抽油泵的传送控制均采用42v低压防水行程开关控制;传送速度、距离、往复行程及循环清洗次数根据抽油泵长度、结污程度，预置调整后由速度调节器控制变频电动机实现自动控制，保证抽油泵的各部位均能彻底清洗。
清洗液温度通过温控开关预置调整后，自动控制在一定范围内。
贮液箱内的液面高度在超出设定的高、低极限位置时通过液面限位器上的传感器，发出报警信号并自动切断电源而停机。
抽油泵传送的动力来自减速器总成，减速器电动机为无级变速，减速器为针轮摆线式，电动机动力经减速器减速后，通过链轮和链条及固定在链条上的托泵架，将抽油泵送人清洗室。
传送速度可根据抽油泵的结蜡和油污严重程度调整。
当抽油泵传送至运送终点前3时，通过行程开关作用，使传送停止，并延时30，后自动执行反传送，退出清洗室。

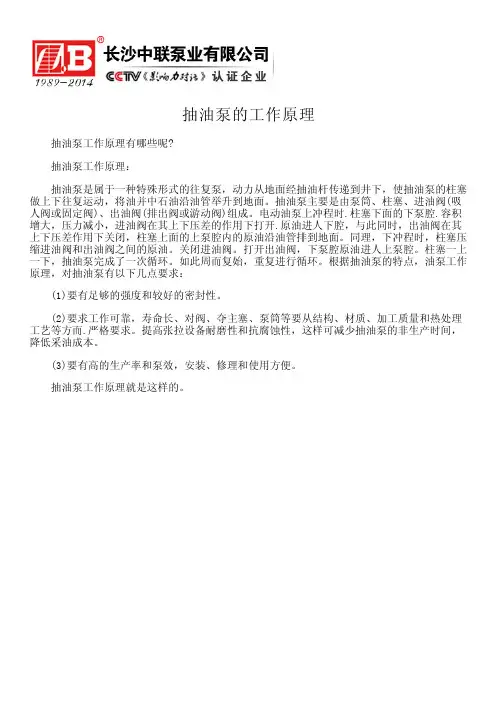

二、抽油泵工作原理抽油泵是由抽油机带动把井内原油抽到地面的常用井下装置。
普通抽油泵主要由泵筒、吸入阀、活塞、排除阀四大部分组成。
按照抽油泵在井下的固定方式，可分为管式泵和杆式泵。
在泵工作时过程中，活塞是主动件，作用是通过改变泵内的压力。
泵阀是从动件，仅当满足阀球下方的压力大于其上方压力时才打开，让液体通过阀座孔向上流，否则阀关闭阻止液体向下流。
油田抽油泵工作制度油田抽油泵是油田开采过程中关键的采油设备，其工作制度对于油田的生产效率和原油产量具有重要影响。
本文将从抽油泵的工作原理、工作制度的制定、运行管理、维护保养等方面进行详细探讨。
一、抽油泵的工作原理油田抽油泵是一种利用电动机驱动泵体进行原油输送的设备。
其工作原理主要基于柱塞泵的原理，通过电动机驱动泵轴旋转，使柱塞在泵筒内做往复运动。
在柱塞的往复作用下，泵筒内的原油被吸入并压缩，然后通过排出管线输送到油井口。
抽油泵的主要部件包括电动机、泵体、柱塞、泵杆、阀门等。
二、抽油泵工作制度的制定1. 工作制度的分类根据油田生产的特点和需求，抽油泵的工作制度可以分为以下几种类型：（1）固定式工作制度：抽油泵固定在油井口附近，通过固定管线与油井相连，适用于油井产量稳定、井口距离较近的情况。
（2）移动式工作制度：抽油泵通过移动泵车或拖车进行运输和安装，适用于油井产量不稳定、井口距离较远的情况。
（3）自动调节工作制度：通过安装在抽油泵上的传感器和控制系统，根据油井产量的变化自动调节抽油泵的运行参数，提高生产效率。
2. 工作制度的制定原则在制定抽油泵的工作制度时，应考虑以下原则：（1）根据油井的产量和性质确定抽油泵的类型和数量。
（2）合理配置抽油泵的运行参数，如泵深、泵径、泵速等，以达到最佳的生产效率。
（3）考虑油井的井深、井斜、地层压力等因素，确定抽油泵的安装位置和方式。
（4）根据油井的产量变化和维护需求，制定合理的运行和维护计划。
三、抽油泵的运行管理1. 运行监控抽油泵的运行监控是确保其正常工作的重要环节。
通过安装在抽油泵上的传感器，实时监测抽油泵的运行参数，如电流、电压、泵速、泵压等，及时发现并处理异常情况。
2. 产量计量对抽油泵的产量进行准确计量，有助于评估油井的生产状况和抽油泵的运行效果。
可采用流量计、液位计等设备进行产量计量。
3. 巡检与维护定期对抽油泵进行巡检和维护，及时发现并处理设备故障，确保抽油泵的正常运行。

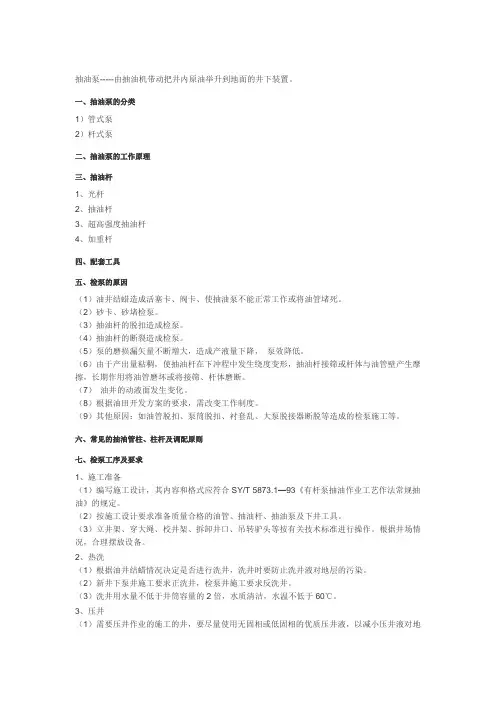

抽油泵-----由抽油机带动把井内原油举升到地面的井下装置。
一、抽油泵的分类1）管式泵2）杆式泵二、抽油泵的工作原理三、抽油杆1、光杆2、抽油杆3、超高强度抽油杆4、加重杆四、配套工具五、检泵的原因（1）油井结蜡造成活塞卡、阀卡、使抽油泵不能正常工作或将油管堵死。
（2）砂卡、砂堵检泵。
（3）抽油杆的脱扣造成检泵。
（4）抽油杆的断裂造成检泵。
（5）泵的磨损漏矢量不断增大，造成产液量下降，泵效降低。
（6）由于产出量粘稠，使抽油杆在下冲程中发生绕度变形，抽油杆接筛或杆体与油管壁产生摩擦，长期作用将油管磨坏或将接筛、杆体磨断。
（7）油井的动液面发生变化。
（8）根据油田开发方案的要求，需改变工作制度。
（9）其他原因：如油管脱扣、泵筒脱扣、衬套乱、大泵脱接器断脱等造成的检泵施工等。
六、常见的抽油管柱、柱杆及调配原则七、检泵工序及要求1、施工准备（1）编写施工设计，其内容和格式应符合SY/T 5873.1—93《有杆泵抽油作业工艺作法常规抽油》的规定。
（2）按施工设计要求准备质量合格的油管、抽油杆、抽油泵及下井工具。
（3）立井架、穿大绳、校井架、拆卸井口、吊转驴头等按有关技术标准进行操作。
根据井场情况，合理摆放设备。
2、热洗（1）根据油井结蜡情况决定是否进行洗井，洗井时要防止洗井液对地层的污染。
（2）新井下泵井施工要求正洗井，检泵井施工要求反洗井。
（3）洗井用水量不低于井筒容量的2倍，水质清洁，水温不低于60℃。
3、压井（1）需要压井作业的施工的井，要尽量使用无固相或低固相的优质压井液，以减小压井液对地层的污染。
（2）根据油井地层压力值和油井深度计算压井液相对的密度，附加系数为10%~15%。
压井液量为井容量的1.5~2倍。
（3）检泵井采用反循环压井，热洗后直接替入压井液，要求大排量、中途不停泵，待出口返压井液后要进行充分循环。
（4）压井过程中要注意观察井口泵压，不致引起井漏、井喷。
4、起抽油杆柱（1）装有脱节器及开泄器的井，起第一根抽油杆时要缓慢上提，以保证脱节器顺利脱开；以保证顺利打开泄油器，遇阻时,不要盲目硬拨。
