阳离子染料可染涤纶纤维的染色工艺

阳离子涤纶丝-全称：cationic dyed polyester 叫阳离子可染涤纶,属于变性涤纶，可以在110度用阳离子染料染色.阳离子纱是属于改性涤纶,化学名:聚对苯二甲酸丁二酯（弹性聚酯),缩写:PBT,在工厂也有用CD表示的.因为普通的涤纶(聚对苯二甲酸乙二酯)存在吸湿低,染色性能差,容易积聚静电,易起毛等缺点,因此通常用磺酸盐做改性剂改性成可用阳离子染料染色的改性涤纶,或在纺丝前或纺织过程中加入阳离子活性剂来制备改性涤纶,这样的纱叫阳离子纱,这种纱就不需要想通常的涤纶那样高温染色,常温就可以染色了.阳离子改性涤纶长丝是用在聚酯切片中引入了带有极性基ＳＯ 3Na的间苯二甲酸二甲酯而纺制的一种新型涤纶产品，其外观与普通涤纶长丝无区别，但是由于采用了离子改性，不仅大大改善了纤维的吸色性能，而且降低了结晶度而使染料分子易于渗透，使得纤维容易染色，吸色率提高，吸湿性也有改善；这种纤维既保证阳离子易染，同时又可增加纤维的微孔，提高纤维上染率、透气性、吸湿性，从而进一步适应聚酯纤维的仿真丝化；通过仿真丝化可使织物柔软透气、舒适、抗静电、常温常压可染；通过阳离子改性多功能仿毛，可使织物具有手感柔软、抗静电、抗起毛起球、常温常压与毛共染。

用阳离子改性纤维织成的织物，在用阳离子染料进行染色时，具有下列特性： ? 1. 色调鲜明，深染性好； ? 2. 吸尽率高； 3. 耐日光坚牢度和烟退色牢度好； ? 4. 拼色染色时，染料相容性好； ? 5. 在高温染浴中，稳定生好； ? 6. 对包括普通聚酯纤维在内的其它纤维的沾污性小； ? 7. 向纤维内部的扩散速率快，无环染现象； ? 8. 染浴中 pH 值变化时，染料稳定性高。

? 织物在穿着舒适性、染色鲜艳性等方面可与天然织物媲美，在价格上低于天然真丝，可产生高附加价值阳离子改性涤纶长丝跟涤纶长丝没法区分的,如要区分一般只能用染色法!阳离子原料一般上深色!网络丝：ITY Interlaced yarm低弹丝：DTY Draw textured yarn 又叫拉伸变形丝。

阳离子染料染色方法一、引言阳离子染料是一种常用于染色的化学物质，它通过与物质表面产生电荷相互作用来实现染色效果。

本文将介绍阳离子染料的染色方法及其应用领域。

二、阳离子染料的基本原理阳离子染料通常具有正电荷，可以与带有负电荷的物质相互作用。

在染色过程中，阳离子染料的正电荷与物质表面的负电荷发生静电相互作用，从而将染料分子吸附在物质表面，实现染色效果。

三、阳离子染料的染色方法1. 浸泡法浸泡法是最常见的阳离子染料染色方法之一。

将待染物质浸泡在含有阳离子染料的溶液中，使染料分子与物质表面发生相互作用。

浸泡时间和温度可以根据染色的需要进行调节。

2. 喷雾法喷雾法适用于染色物体较大或不便浸泡的情况。

将阳离子染料溶液装入喷雾器中，通过喷雾器将染料溶液均匀地喷洒在物体表面，使染料分子与物体表面发生静电相互作用。

3. 打印法打印法是一种常用于纺织品染色的阳离子染料染色方法。

将阳离子染料溶液装入喷墨打印机中，通过喷墨打印机将染料溶液喷洒在纺织品上，实现染色效果。

打印法具有染色均匀、操作简便等优点。

四、阳离子染料的应用领域阳离子染料广泛应用于纺织、印刷、造纸、皮革、塑料等行业。

具体应用领域包括：1.纺织行业：阳离子染料可用于染色棉、毛、丝等纤维材料，具有染色均匀、色牢度高等优点。

2.印刷行业：阳离子染料可用于纸张、包装材料等的印刷，具有色彩鲜艳、光泽度好等特点。

3.造纸行业：阳离子染料可用于造纸过程中的染色，使纸张具有丰富的色彩。

4.皮革行业：阳离子染料可用于皮革的染色，使皮革具有不同的颜色和纹理。

5.塑料行业：阳离子染料可用于塑料制品的染色，使其具有丰富的色彩和良好的耐久性。

五、阳离子染料染色方法的优缺点阳离子染料染色方法具有以下优点：1.染色均匀：阳离子染料能够与物质表面充分结合，染色效果均匀。

2.色彩鲜艳：阳离子染料具有丰富的色彩，染色后物体色彩鲜艳。

3.操作简便：染色过程简单，无需复杂的操作步骤。

4.适用范围广：阳离子染料可用于多种物质的染色，适用范围广。

高性能涤纶纤维的染色性能研究与应用涤纶纤维是一种合成纤维，以聚酯为原料制成。

它具有良好的物理性能和化学稳定性，广泛应用于纺织、服装、家纺、汽车内饰等领域。

然而，由于其表面光滑、分子结构紧密等特点，涤纶纤维的染色性能相对较差。

因此，对涤纶纤维的染色性能进行研究与改进至关重要。

一、涤纶纤维的染色特性涤纶纤维具有较低的亲水性和吸水性，其分子结构紧密，因此难以在其表面形成稳定的染料结合。

同时，涤纶纤维的表面光滑，不易吸附染料分子，导致染色效果不佳。

此外，涤纶纤维对酸碱的抗性较强，增加了染色过程中的难度。

因此，如何克服涤纶纤维染色困难成为研究的重点。

二、染色剂的选择针对涤纶纤维的染色特性，我们可以选择一些适合的染色剂来增强染料与纤维的结合能力。

常用的染料分类有阳离子染料、媒染料和分散染料等。

其中，阳离子染料与涤纶纤维呈离子键结合，具有良好的染色效果和耐久性。

媒染料可作为助剂，改善染料与纤维的亲和力。

分散染料则适用于染色过程中的悬浮染色技术，通过分散剂的作用，使染料分散在涤纶纤维表面并与其结合。

在选择染料时，还应注意选择具有较低温染色条件的染料，以降低染色运行成本。

三、表面改性技术为了改善涤纶纤维的染色性能，可以采用表面改性技术。

常用的表面改性方法包括物理处理和化学改性两种。

物理处理包括等离子体处理、氧化处理等，通过增加表面粗糙度和活性官能团的引入，提高纤维与染料的结合能力。

化学改性则是通过在纤维表面引入活性官能团，增加纤维与染料的反应活性，提高染色效果。

例如，可以利用表面接枝聚合物的方法，引入含酸基官能团的聚合物，使其与染料形成氢键结合，增加染料在纤维上的吸附。

四、前处理技术在涤纶纤维的染色过程中，前处理技术也是不可忽视的环节。

一种常用的前处理技术是预处理，通过在染色前对纤维进行表面改性处理，增强纤维与染料的结合能力。

预处理方法包括酶处理、活化代理媒染、阳离子改性等。

例如，可以利用酶处理将纤维表面的有机杂质去除，增加纤维表面的亲水性。

涤纶染色的方法介绍涤纶亲水性很低,纤维结构较紧密,主要用分散染料，有时也可用不溶性偶氮染料等染色。

在分子链中引入磺酸基等阴离子基而得的变性聚酯纤维，还可用阳离子染料染色。

涤纶在 100℃以下用分散染料染色，不但上染速率低，而且难以染得浓色。

涤纶亲水性很低,纤维结构较紧密,主要用分散染料，有时也可用不溶性偶氮染料等染色。

在分子链中引入磺酸基等阴离子基而得的变性聚酯纤维，还可用阳离子染料染色。

涤纶在 100℃以下用分散染料染色，不但上染速率低，而且难以染得浓色。

涤纶染色通常用三种方法：1、载体染色法载体的作用是使合成纤维在较低温度下上染。

涤纶染色用的载体主要有联苯、卤代芳烃、邻苯基苯酚、水杨酸酯等有机化合物，常用的是邻苯基苯酚钠盐或水杨酸甲酯。

载体分子小，染色时先于染料上染,对纤维起增塑作用，降低纤维分子间的作用力,促进无定形区的大分子链段活动，使染料分子容易扩散进入纤维。

载体还能增加纤维对染料的平衡上染量，染得较浓的颜色。

染色时，将分散剂、染料、载体加入染浴，升温到近沸,染1小时左右。

用邻苯基苯酚钠盐作载体在温度高于60℃后，需要逐步加入醋酸等酸性物质，使钠盐逐步转变成游离酚而起载体的作用。

染色后应充分水洗、皂洗去除残留载体，因载体有一定毒性并会降低染色品的日晒牢度。

2、高温染色法在密闭染槽中染色，因染槽中染液温度高于100℃蒸汽压力大于1个大气压，又称高温高压染色法。

适用于纤维、纱线和织物染色。

染液温度增高后，染料在染液中的溶解度和纤维的染色饱和值，以及染料在纤维中的扩散速率都可提高，不但上染速率快，平衡上染量也有增加。

染色时在染浴中加入染料、分散剂和匀染剂，染液维持在pH5左右,在70℃左右开始上染，逐渐升温到约130℃后，续染1小时左右，然后降温、排液、水洗和皂洗。

3、热溶染色法是高温干态条件下，染料迅速扩散进入纤维的染色方法。

适用于大批量浅、中色织物的连续轧染，生产效率很高。

选用的染料应颗粒细小、有较高的升华牢度，于室温下浸轧加有防泳移剂的染料悬浮液，使染料颗粒沉积在织物组织中。

阳离子染料常压可染新型改性涤纶的热性能及染色性能杨肖婉;王建明;张大省【摘要】针对常规涤纶常压难以上染的问题，对一种新型改性涤纶的热性能和染色性能进行研究。

使用扫描电子显微镜、差示扫描量热法和热失重分析等对纤维形貌及热性能进行表征和测试。

结果表明：纤维具有纵向沟槽及横向十字形结构；玻璃化转变温度为62℃，结晶温度为131℃，熔点为241℃，初始热分解温度为402�8℃。

利用亚甲基蓝上染纤维，测得纤维的染色饱和值为5�8。

使用Maxilon阳离子染料（红、金黄、蓝、黑）对织物进行染色并绘制上染速率曲线，结果表明：入染30 min后可达到染色平衡，染色保温时间为30 min，染色样品色牢度均能达到4级左右；黑色染料用量为5％（ o． w． f）时，K／S值变化趋于平缓，干湿摩擦牢度为4～5级。

%In view of the problem of the conventional polyester fiber on the difficulty in dyeing under atmospheric pressure, the thermal and dyeing properties of a novel modified polyester fiber were studied. The morphology and thermal properties of the fibers were characterized and tested by scanning electron microscopy, differential scanning calorimetry and thermal gravimetric analysis. The results show that the fiber has longitudinal grooves and cross⁃shaped structures;the glass transition temperature ,crystallization temperature, melting point and initial thermal decomposition temperature of fiber are 62, 131 and 241℃, respectively. The dyeing saturation value of fiber was measured by using methylene blue dye on the fiber, and the dyeing saturation value is 5�8. The fabrics are dyed with Maxilon cationicdyes(red, golden yellow, blue and black) , and the dyeing rate curves aredrawn. The results show that the dyeing balance can be reached after 30 min, the holding time is 30 min and the color fastness is about 4 grade. The fabric is dyed with Maxilon Black, and the results show that the K/S value tends to be stable when the dye concentration is about 5% ( o. w. f) , and the dry and wet rubbing fastness is 4-5 grade.【期刊名称】《纺织学报》【年(卷),期】2016(037)012【总页数】5页(P71-75)【关键词】阳离子染料;改性涤纶;染色性能;色牢度【作者】杨肖婉;王建明;张大省【作者单位】北京服装学院材料科学与工程学院，北京 100029;北京服装学院材料科学与工程学院，北京 100029;北京服装学院材料科学与工程学院，北京100029【正文语种】中文【中图分类】TQ342.21;TS193.6聚对苯二甲酸乙二醇酯(PET)纤维的染色改性一般是采用添加第3组分或第4组分改性剂，改变PET的分子结构，以降低其结晶能力，提高其染色性能。

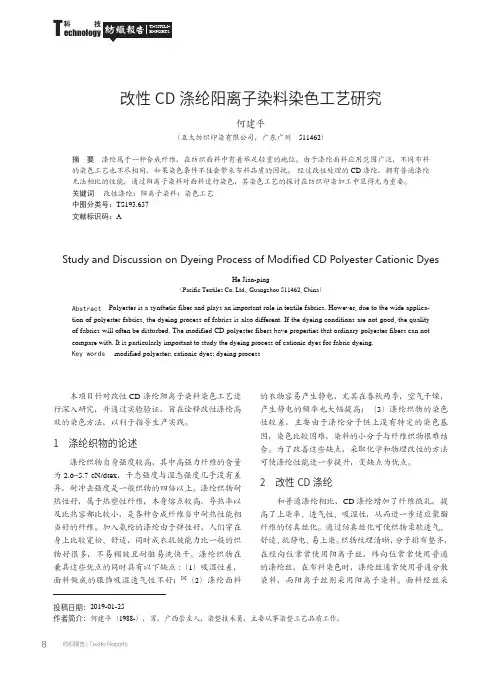

8纺织报告| Textile Reports改性CD 涤纶阳离子染料染色工艺研究何建平（互太纺织印染有限公司，广东广州　511462）投稿日期：2019-01-25作者简介：何建平（1988-），男，广西崇左人，染整技术员，主要从事染整工艺品质工作。

Abstract　Polyester is a synthetic fiber and plays an important role in textile fabrics. However, due to the wide applica-tion of polyester fabrics, the dyeing process of fabrics is also different. If the dyeing conditions are not good, the quality of fabrics will often be disturbed. The modified CD polyester fibers have properties that ordinary polyester fibers can not compare with. It is particularly important to study the dyeing process of cationic dyes for fabric dyeing.Key words modified polyester; cationic dyes; dyeing processStudy and Discussion on Dyeing Process of Modified CD Polyester Cationic DyesHe Jian-ping（Pacific Textiles Co. Ltd., Guangzhou 511462, China）本项目针对改性CD 涤纶阳离子染料染色工艺进行深入研究，并通过实验验证，旨在诠释改性涤纶高效的染色方法，以利于指导生产实践。

阳离子染料可染改性涤纶及其面料的研究进展作者：张淑军李刚张鸿张明其刘燕平潘志娟来源：《现代纺织技术》2021年第04期摘要：阳离子染料可染改性涤纶是市场上应用广，需求大，开发价值高的改性涤纶，为满足消费者对该产品日益提高的需求，本文通过了解阳离子染料可染涤纶聚酯纺丝原料、纺纱纤维和纱线织造等方面的研发现状和应用情况，分析和讨论了阳离子面料创新的研究成果和市场趋势，得到了阳离子涤纶多样化、功能化的创新方向，市场上产品在易染色的基础上复合了抗菌、抗静电或抗紫外等更多新功能，同时响应时代需求，更加注重和发展针织等更加环保节能、绿色低碳的生产方式。

关键词：功能性纤维;阳离子改性涤纶;面料开发;服用性能中图分类号：TS141.8文献标志码：A文章编号：1009-265X（2021）04-0115-06Abstract：Cationic dye modified polyester is widely used in textile market with high demand and development value. In order to meet consumers increasing demand for this product， the authors analyzed and discussed research results and market trends of cationic fabric innovation and obtained the diversified and functional innovation directions of cationic polyester based on understanding the R&D and application status of polyester spinning material dyed by cationic dyes， spinning fibers and yarn weaving. The products on the market are combined with more new functions such as antibacterial， antistatic or anti-ultraviolet functions based on easy dyeing. To respond to the needs of the times， more attention is paid to the development of more environmentally friendly， energy-saving and low-carbon production methods such as knitting.Key words：functional fiber; cationic dye modified polyester; fabric development; wearability涤纶自1941年问世，1953年投入工业化生产后，凭借其低廉的价格和一系列优良性能，如强度高、弹性好、热塑性好、耐磨性好以及耐腐蚀等，大量应用于衣料、床上用品、装饰布料、国防军工用品以及其他工业用纤维制品。

阳离子染料的名词解释阳离子染料是一种常见的染料类型，其分子结构具有带正电荷的离子性。

这类染料在化学结构上通常含有草酸、三苯甲烷等带阳离子基团的化合物。

阳离子染料具有许多独特的性质和广泛的应用领域。

一、阳离子染料的特性阳离子染料的最显著特点是其离子性质。

阳离子染料在水溶液中容易与阴离子结合，形成带电的分子结构，从而可以与纤维或其他材料表面上的带负电荷结合，实现染色效果。

这种特性使得阳离子染料在纺织、皮革、纸张等行业中得到广泛应用。

二、阳离子染料的应用领域1. 纺织行业阳离子染料在纺织行业中广泛应用于天然纤维（如棉、麻、丝）和合成纤维（如涤纶、锦纶）的染色过程中。

这些染料可以与纤维形成牢固的化学键合，使染色更加持久和耐洗，同时还能提供丰富多彩的色彩选择。

2. 皮革行业阳离子染料在皮革行业中也扮演着重要角色。

皮革染色往往需要耐久性较高的染料，以确保染色后的皮革在长期使用中不褪色或变色。

阳离子染料的离子性质使其能够渗透到皮革纤维的内部，与其形成稳定的化学键合，提供持久的染色效果。

3. 印刷和油墨行业阳离子染料在印刷和油墨行业中也得到广泛应用。

这些染料具有良好的色彩鲜艳度和覆盖性，并能与原材料中的填料等组分有效结合，提供明亮、持久的印刷效果。

4. 化妆品和个人护理产品阳离子染料也常用于化妆品和个人护理产品中。

例如，某些口红和指甲油中常含有阳离子染料，这些染料不仅能够提供丰富的颜色选择，还具有良好的耐久性和吸附性，使得化妆品在表面上能够更好地附着和持久。

三、阳离子染料的发展趋势随着环境保护意识的增强，对染料的要求也越来越高。

传统的染料制备方法通常涉及有害物质的使用与排放，这对环境造成了一定的负面影响。

因此，绿色和环保型阳离子染料的研究和开发成为当前的研究热点。

这些绿色阳离子染料采用环保原料，通过改进染料分子结构，实现对纤维的染色而不损害环境。

与此同时，近年来，有机太阳能电池等新兴领域的兴起也对阳离子染料提出了新的要求。

阳离子染料可染涤纶纤维的染色工艺李鹏刚;张斌【摘要】从染色工艺方面对阳离子可染改性涤纶的染色性能进行了研究.通过逐次改变单一因素保持其他因素不变的方法进行对比试验,测定各实验组纤维上染百分率,并进一步探讨了染料用量、酸度、助剂用量和时间对染色性能的影响.得出阳离子染改性涤纶的最佳染色工艺为:染料用量0.5%(owf),匀染剂1227用量O.5%(owf),醋酸钠用量1.0%(owf),PH值3.5～4.5,保温温度100℃,保温时间60 min.浴比30:1.【期刊名称】《化纤与纺织技术》【年(卷),期】2011(040)001【总页数】6页(P1-5,36)【关键词】改性涤纶;阳离子染料;染色;上染率【作者】李鹏刚;张斌【作者单位】西安工程大学,陕西,西安710048;上海湛和实业有限公司,上海,200232【正文语种】中文【中图分类】TS193.637普通涤纶纤维即对苯二甲酸乙二酯的聚合物，是合成纤维的主要品种之一，其织物以挺括、免烫、防霉、防蛀等优点得到广泛应用。

但是，由于聚酯纤维分子链上没有羧基、磺酸基等亲水性基团，因此涤纶织物吸湿透气性差、不吸汗、而且染色性能差，只能在高温、高压下用分散染料染色，成本比较高［1］。

国内许多专业工作者对PET聚酯进行改性研究，主要是通过化学改性和物理改性的方法来改善涤纶纤维的吸湿性和染色性［2］。

阳离子染料是一类在水溶液中能解离生成阳离子色素的染料，染料通常色泽鲜艳，水溶性好，色谱齐全，价格便宜，不仅用于腈纶和腈纶混纺织物的染色和印花，而且能用于改性涤纶，改性锦纶和丝绸的染色。

1.1 实验材料及仪器1.1.1 染色试样阳离子改性涤纶纤维。

1.1.2 化学试剂30%醋酸;醋酸钠分析纯;匀染剂1227分析纯;碳酸钠分析纯。

1.1.3 染料阳离子艳蓝RL;阳离子黄7GL;阳离子桃红FG。

1.1.4 主要仪器设备恒温水浴锅（单列两空）;BS110S型电子天平;722型分光光度计;HC－TP11－1型天平; 101型烘箱等。
