伺服万能材料试验机伺服万能材料试验机是一种用于测试材料力学性能的专用设备，广泛应用于材料科学、机械制造、航空航天、汽车制造等领域。
它可以对金属、非金属、复合材料等各种材料进行拉伸、压缩、弯曲、剪切等多种试验，以评估材料的力学性能和工程性能，为工程设计、材料研发和质量控制提供重要数据支持。
一、试验机结构。
伺服万能材料试验机主要由机架、传感器、执行机构、控制系统等部分组成。
其中，机架是试验机的主体结构，用于支撑和固定试验样品；传感器用于检测试验样品的变形和载荷情况；执行机构则根据控制系统的指令，对试验样品施加相应的载荷和变形，以完成试验过程。
二、试验机性能。
1. 载荷范围，伺服万能材料试验机的载荷范围通常从几牛到数百吨不等，可以满足不同材料的试验需求。
2. 变形范围，试验机可以实现多种变形方式，包括拉伸、压缩、弯曲等，同时可以对材料的变形进行精确测量。
3. 控制精度，伺服试验机具有较高的控制精度，可以实现载荷、位移、变形等参数的精确控制和测量。
4. 多功能性，试验机可以进行静态试验、动态试验、疲劳试验等多种试验模式，满足不同材料在不同加载条件下的性能评估需求。
三、试验机应用。
1. 材料研发，伺服万能材料试验机可以对新材料的力学性能进行全面评估，为材料的研发提供重要数据支持。
2. 工程设计，在工程设计过程中，试验机可以对材料的强度、刚度、韧性等性能进行评估，为设计优化提供依据。
3. 质量控制，对于批量生产的材料和零部件，试验机可以进行质量抽检，确保产品符合设计要求。
4. 教学科研，伺服试验机也广泛应用于高校实验室和科研机构，用于教学实验和科研项目。
四、试验机维护。
1. 定期校准，试验机需要定期进行校准和维护，确保测试结果的准确性和可靠性。
2. 清洁保养，保持试验机的清洁，定期润滑机械部件，及时更换易损件，延长试验机的使用寿命。
3. 安全操作，操作试验机时，要严格按照操作规程进行，确保试验过程安全可靠。
关于万能拉力试验机选购选型问题有很多试验机采购人员在试验机的选型在技术上存在的误区，现对存在的问题进行整理，希望能给用户的选型带来帮助！一、万能拉力试验机量程选择：根据试验材料的最大载荷选择所需要的试验机最大载荷（即量程），推荐材料试验载荷在试验机量程的70％——90％左右为佳，这样既保证了试验的分辨率也可以延长试验机的使用寿命；二、万能拉力试验机精度等级选择：目前国内试验机的精度普遍使用1级和0.5级两种，对于一般的材料试验选择1级的试验机完全足够，没有必要多花钱提高精度，对于科学研究和材料分析就需要0.5级精度的试验机；其实对于0.5级和1级精度的试验机在技术上差别并不明显，校验的方法和手段基本是一样的，这是修正点的不一样上，随着传感器技术的发展，传感器元件的线性度已经达到一个很高的水准，只要测量电路没有缺陷，抗干扰性能好的话，所有的试验机都会达到0.5级的精度是没有问题的，对于电测已经远远超出了0.5级的限定，国家标准定义的相对误差有待商榷。
三、万能拉力试验机分辨率和动态性能（带宽）选择：分辨率是试验机的一个重要参数，合适的分辨率将有利于测量的解析度，测量出较小的分度，有效分辨率和动态性能是一对矛盾，一味的提高有效分辨率是以牺牲动态性能（带宽）为代价的，带宽的降低直接导致的结果是材料屈服波动不明显甚至出现屈服就是一个平台的现象，所以在选型是也要对这对参数进行有效的考虑；四、万能拉力机同步性能选择：材料试验采集的数据是在同一时刻的材料的载荷和变形，如果二者不同步就会出现载荷朝前于变形或者变形朝前于载荷的显现，对于在进回程测量弹性材料时出现同一个载荷对应两个变形的问题，进回程曲线不重合的现象。
“沈阳宝特仪器有限公司”致力于材料检测的细节研究，解决了以上所发生的问题，自主研发的基于32位ARM微控制器的嵌入式闭环测控系统，采用24bitA/D转换器，31.5Hz低通滤波器（带宽），采集频率达100Hz以上，，1：200万调速比使伺服电机的调速性能达到更佳状态，采用实时多任务操作系统实现负荷、变形和位移的三种闭环控制，同步采样技术和数字量时间修正技术的应用使试验机的性能稳定可靠，达到国内先进水平，应用在本公司的电子万能试验机，扭转试验机机和电液比例、电液伺服万能试验机上。
300kn万能试验机——试验机创新研究中心所谓300kn万能试验机，就是最大试验压力可达到300kn的万能试验机，选型试验机的时候，一般要明确最大试验机压力，以此来选择相对应的型号。
300kn万能试验机是一种常用机型，济南锐玛公司作为常生产设备，厂区有备货，可以购买即可发货。
一、300kn万能试验机变形测量技术参数：变形测量指标参数有测量范围，示值误差，灵敏度，分辨率。
测量范围——试验机通过测量系统所能够测量到的材料或构件的最小尺寸与最大尺寸之间的范围。
示值误差——试样变形值的记录或显示的测量值与被测量值的实际数值之差，称为试验机测量系统的示值误差。
示值误差是不可避免的，其大小在特定的范围内或者标准规定范围。
300kn万能试验机变形测量灵敏度——灵敏度指示器的相对于被测量变化的位移率，灵敏度是衡量物理仪器的一个标志，试验机测量系统灵敏度越精细，则测量结果精度越高。
试验机变形测量的分辨率是指试验机光电编码器测量数据的可测量的最小精度。
分辨率越大，测量结果越精确。
二、300kn万能试验机的工作条件：1、环境温度在10－30℃之间2、相对湿度≤80％3、在稳固的地基或工作台上，正确安装4、周围无振动源和腐蚀性物质5、电源电压的波动范围不应超过额定电压的±5％三、2008版新标准中300kn万能试验机的变化：国家质量监督检验检疫总局、国家标准管理委员会于2008年6月份批准发布新标准gb/t 16491—2008《电子万能试验机》，本标准替代gb/t 16491—1996《电子万能试验机》，相比主要变化有:1）扩大了范围，将“电子式拉力试验机”和“电子式压力试验机”也纳入到本标准中（1996年版的第1章；本版的第1章）；2）删除了一条术语（1996年版的3.1）；3）修改了“表1符号”的部分内容（1996年版的表1；本版的表1）；4）修改了主参数系列部分内容（1996年版的第4章；本版的第4章）；5）取消了试验机分级中2级和3级两个级别（1996年版的5.2；本版的5.2）；6）修改了最大容量不大于5kn试验机同轴度的要求（1996年版的5.3.2.1；本版的5.3.2.1）；7）增加了弯曲压头和其两支承硬度的要求（1996年版的5.3.4.1；本版的5.3.4.1）；8）取消了允许移动横梁分级调速及相应分级数系的规定（1996年版的5.3.5.2；本版的5.3.5.2）；9）修改了0.5级试验机速度相对误差指标和速度检测时间的规定（1996年版的5.3.5.3、6.3.7；本版的5.3.5.2、6.3.9）；10）删除了有关标定值漂移、记录装置的内容（1996年版的5.4.1.4、5.4.3；本版的5.4.1.4）；11）修改了测力系统零点相对误差、鉴别力阈、零点漂移技术指标和计算方法（1996年版的5.4、6.4；本版的5.4、6.4）；12）增加了控制系统技术要求和测量方法的规定（本版的5.7和6.7）；13）增加了计算机数据采集系统的技术要求和检测方法的规定（本版的5.8和6.8）；14）修改了引伸计部分技术指标，增加了引伸计分辨力的要求（1996年版的5.5；本版的5.5）；15）修改了有关电气设备和装配质量的技术要求、增加了有关机械安全的规定（1996年版的5.9；本版的5.9和5.13）；16）修改了同轴度自动检测仪准确度的要求（1996年版的6.2；本版的6.2）；17）修改了试验机同轴度检测的部分内容（1996年版的6.3.1；本版的6.3.3）；四、300kn万能试验机的夹具特点：a．我们知道通过夹具夹持试样（或产品）对试样进行加力，夹具所能承受的试验力的大小是夹具的一个很重要的指标。
ZWICK万能材料试验机适用范围：电子万能材料试验机主要应用与测试材料和部件的强度、变形性能及相应产生的应力。
这些参数与材料收到的拉伸、压缩和弯曲等应力相关，也与剪切和扭转应力相关。
为此，试验机需要具备大试验行程、试验速度可调节且高试验速度、可更换的力传感器及各种试验夹具和工装、适用于不同形状和尺寸的材料部件及各种各样的材料测试需求。
Zwick材料试验机概述：Zwick具有三个系列的电子万能材料机系列，不同的设计、配置和性能及可扩展性，足能最适宜的材料试验机，满足各种材料和部件的测试要求。
电子万能材料试验机Zwick-Line系列具备高品质及结构紧凑。
特别设计的单立柱台式试验机易于使用和安装，试验力范围为0.5kN至5.0kN。
Zwick-Line系列采用高刚度和高抗弯性铝合金型材作为试验机机架。
特意研发的机架专为Zwick-line系列而设计，可从三个方面进入测试空间。
Zwick-line系列不但适用于材料和小部件的测试，而且可以作为硬度计的机架使用。
整个系列的试验机重量轻，便于搬运，并可装在任何实验室的桌子上。
电子万能材料试验机Proline系列具备高性价比，安全耐用，适用于材料试验和部件的功能性测试，试验力范围5kN至100kN。
Proline系列采用两根圆立柱，提供精确地横梁导向。
并且集成无反向间隙的滚珠丝杠和保护罩，满足工业领域应用。
电子万能材料试验机Allround-Line系列具备满足所有材料试验需求特性，提供全面的试验解决方案。
可以配备各种的材料附件和扩展功能，及特殊传感器和多通道测试技术。
Allround-Line系列分为台式和落地式。
台式系列电子万能材料试验机装备两根获得专利技术的挤压成型铝合金型材作为试验机机架。
机架具有重量轻、高抗弯曲性能及主轴导向和驱动为同一轴线的特点。
同时保护罩也为一体。
机架外侧的T型槽可以安装测试附件，如试验机的安全保护装置。
所有台式机架均可配备“脚架”，“脚架”可以调节最适宜的操作高度。
万能试验机报告1. 引言万能试验机是一种广泛应用于材料力学性能测试的设备，它可以进行拉伸、压缩、弯曲、剪切等多种力学试验。
本报告旨在对万能试验机的原理、使用方法和应用进行简要介绍。
2. 原理万能试验机的工作原理基于力学原理和材料特性。
通过施加不同的载荷和应力状态，可以测试材料的各种力学性能，如强度、延伸率、弹性模量等。
3. 使用方法为了确保准确和可重复的测试结果，万能试验机的使用需要注意以下几个方面：3.1 样品准备在进行测试之前，需要精心准备样品。
样品应符合标准尺寸，并且在测试过程中不应发生松散、裂纹等问题。
3.2 试验参数设置根据测试要求，设置合适的试验参数。
这些参数包括载荷大小、变形速率、应力状态等。
合理的参数设置可以保证测试结果的准确性。
3.3 试验过程将样品安装在试验机上，并确保恰当的夹持。
在进行测试之前，应进行预应力以确保试验开始时加载的准确性。
在试验过程中需要密切观察样品的变形情况，并记录相关数据。
3.4 数据分析测试结束后，需要对所得数据进行分析和处理。
这包括计算材料的各种力学性能参数，并绘制相应的曲线和图表。
4. 应用万能试验机在材料科学、机械制造、航天航空等领域有着广泛的应用。
它可以测试金属、塑料、橡胶、纤维等各种材料的性能，并对产品的质量进行评估。
4.1 材料工程在材料工程领域，万能试验机可以评估材料的强度、韧性、脆性等性能，为材料选择和产品设计提供依据。
4.2 汽车工业在汽车工业中，万能试验机用于测试汽车元件的强度和可靠性。
比如，可以测试车身结构的拉伸强度、刚度等性能指标。
4.3 医疗器械在医疗器械领域，万能试验机可以测试医用材料的性能，如人工关节的韧性、耐磨性等。
这对于材料的选择和人工关节的设计具有重要意义。
4.4 航空航天在航空航天领域，万能试验机可以测试航空材料的性能，如飞机机翼的材料强度、耐久性等。
这有助于提高航空器的安全性和可靠性。
5. 结论万能试验机是一种重要的材料测试设备，广泛应用于材料力学性能测试。

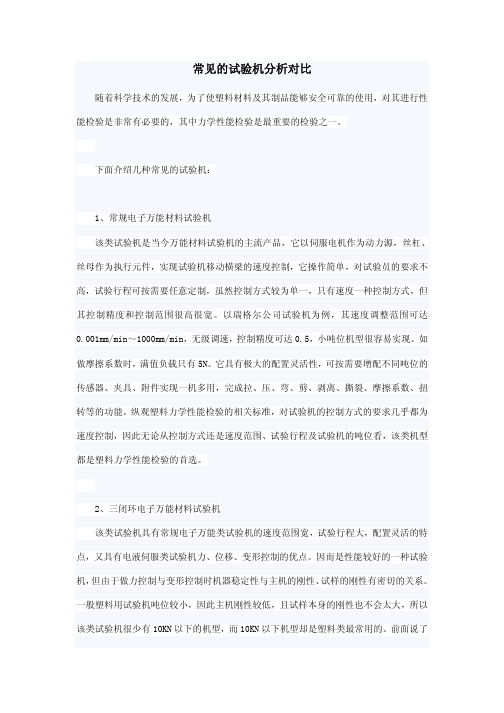

常见的试验机分析对比随着科学技术的发展，为了使塑料材料及其制品能够安全可靠的使用，对其进行性能检验是非常有必要的，其中力学性能检验是最重要的检验之一。
下面介绍几种常见的试验机：1、常规电子万能材料试验机该类试验机是当今万能材料试验机的主流产品，它以伺服电机作为动力源，丝杠、丝母作为执行元件，实现试验机移动横梁的速度控制，它操作简单，对试验员的要求不高，试验行程可按需要任意定制，虽然控制方式较为单一，只有速度一种控制方式，但其控制精度和控制范围很高很宽。
以瑞格尔公司试验机为例，其速度调整范围可达0.001mm/min～1000mm/min，无级调速，控制精度可达0.5，小吨位机型很容易实现。
如做摩擦系数时，满值负载只有5N。
它具有极大的配置灵活性，可按需要增配不同吨位的传感器、夹具、附件实现一机多用，完成拉、压、弯、剪、剥离、撕裂、摩擦系数、扭转等的功能。
纵观塑料力学性能检验的相关标准，对试验机的控制方式的要求几乎都为速度控制，因此无论从控制方式还是速度范围、试验行程及试验机的吨位看，该类机型都是塑料力学性能检验的首选。
2、三闭环电子万能材料试验机该类试验机具有常规电子万能类试验机的速度范围宽，试验行程大，配置灵活的特点，又具有电液伺服类试验机力、位移、变形控制的优点。
因而是性能较好的一种试验机，但由于做力控制与变形控制时机器稳定性与主机的刚性、试样的刚性有密切的关系。
一般塑料用试验机吨位较小，因此主机刚性较低，且试样本身的刚性也不会太大，所以该类试验机很少有10KN以下的机型，而10KN以下机型却是塑料类最常用的。
前面说了该类机型的稳定性与试样有关，若试样单一，试验方法也较为单一，还可选用，否则就需要随时调整试验机的控制参数(亦即常规的P、I、D参数)，这对非自动控制专业的试验员来说，几乎是很难想象的事。
因此从整体看，除对控制方式有特定的要求，还不易选择做塑料材料的试验。
3、简易电拉由于塑料拉伸强度是塑料力学性能检验的一个非常重要的指标，在前些年，塑料种类还不是很多，应用也不是非常广的时期，塑料的力学性能检验项目还较为单一，相应的标准也不是很完善。
30KN电子万能材料试验机技术参数一、技术参数序号技术参数1 设备名称：30kN电子万能材料试验机2 设备用途：用于金属、塑料、陶瓷、玻璃、橡胶、复合材料、电线电缆、薄膜、纸张、纤维等产品的拉伸、压缩、弯曲、剥离、撕裂等性能试验，获得强度、载荷、泊松比、弹性模量等性能指标。
3 主要技术指标3.1 主机：最大载荷30kN; 双立柱加高机架：横梁最大总行程不小于1500mm★3.2 具有自动识别和自动校准功能的轮毂式双向载荷传感器，传感器安全载荷：150%额定载荷,无需标定可正常使用，300%内过载无机械损伤。
★3.3 载荷精度：传感器量程的0.1%～1%不低于试验力指示值的±0.5%；1%～100%优于试验力指示值的±0.4%。
3.4 双立柱台式机，整机刚度不低于100kN/mm。
3.5 有效试验宽度不低于410 mm；★3.6 横梁移动速度范围0.0005～1000mm/min；全程可调，可满载满速，可全程数字化变速控制；横梁返程速度：最大速度不低于1000mm/min，按需可调。
★3.7 横梁位移速率精度要求:不低于设定值速率±0.1%（全速率范围内）。
★3.8 横梁位置检测精度：0.01mm3.9 有效数据采样频率不低于2,000Hz，而且可在0∽2000Hz内任意设定。
★3.10 全自动接触式引伸计：可在10-700mm标距范围内任意设定，具有自动夹持、自动跟随、自动张开、自动返回等功能，用于测量材料的弹性模量和断裂伸长率等指标；3.11 试验机和电脑采用网卡传输，确保数据传输稳定，可靠。
★3.12 试样保护功能：当夹具对试样夹持时，机器系统应能通过自动移动横梁来消除作用在试样上的初始应力。
3.13 投标方投标产品技术指标以公开发行的产品样本或网站上公布的技术指标为依据，投标方投标标书中必需要有公开发行的产品样本。
4 培训：提供切实可行的培训方案。
包括培训时间、培训地点、培训方式、培训内容、培训资料等。
万能材料试验机夹具的特点和选择方法材料试验机夹具按结构划分，可分为楔形类夹具(指采用斜面锁紧原理结构的夹具)对夹类夹具(指采用单面或双面螺纹顶紧原理结构的夹具)缠绕类夹具(指试样通过缠绕方式锁紧的夹具)偏心类夹具指采用(偏心锁紧原理结构的夹具)杠杆类夹具(指采用杠杆力放大原理结构的夹具)台肩类夹具(指适用于台肩试样的夹具)螺栓类夹具(指适用于螺栓、螺钉、螺柱等测试螺纹强度的夹具)90°剥离类夹具(指适用于两试样进行垂具，直剥离的夹具)等。
万能材料试验机夹具：万能试验机可对不同材料进行拉伸、弯曲、压缩、剥离、剪切、疲劳等试验，用户会根据不同试验而选择不同的万能材料试验机夹具完成试验。
本公司对夹具的材料选择是非常慎重的。
对一般常用的金属及非金属试样, 万能材料试验机夹具的钳口直接与试样接触，一般都选用优质合金结构钢，合金高碳钢或低碳合金钢、冷作模具钢等，通过适当的热处理工艺淬回火、渗碳淬火等增加其强度、耐磨性. 有时也在钳口处镶装特种钢材,或在钳口表面喷涂金钢砂等;对一些小试验力材料的夹具，且会选择在试样接触的表面采用粘软质胶皮(如：塑料薄膜、纤维丝等试样的夹具夹持面)等;夹具体一般采用优质中碳钢、合金结构钢，通过适当的热处理工艺增加其力学性能。
有时为了减轻万能材料试验机夹具重量也会采用铝合金等有色金属及特种金属。
有时也采用铸造结构铸钢、铸铝等材料来制作。
万能材料试验机夹具结构的设计要求主要依据材料的试验标准及试样的型状及材质。
一般会用到的试验标准有GB、ISO、JIS、ASTM、DIN、JG、JT、YB、QB、YD、YY、QC、SY、SL、BB、HG等，还有企业标准、行业标准等，这些标准中一般都对试样制样及试验方法都有严格的规定，可以根据试样及试验方法的不同设计不同的夹具，对于特殊试样(成品及半成品)使用的夹具，主要根据试样的形状及材质设计万能材料试验机夹具。
万能材料试验机夹具是拉力试验机的一个非常重要的部分，各种不同类型的试验都是通过它来实现的，它的性能的好坏直接决定了试验的结果的优劣。
电子万能试验机规格型号:WDW外附差荷主机结构试验机产品特点：该机采用计算机控制，伺服电机驱动，精密滚珠丝杠机械加载，传感器测量信号。
具有加载平稳，测量准确，多种控制方式—负荷（应力）控制、变形（应变）控制、位移（速度）控制等，多种曲线形式可选择（叠加或单个显示），能迅速准确地实现负荷、伸长的数字标定，具有满载保护及位置保护。
夹持方式为独立油源前开式油缸自动液压夹具结构，试验数据能任意存取并可实现数据和曲线的再分析，包括局部放大和数据再编辑，测试方法可编程，并能存储或读取，能自动求出材料的力学性能指标，并打印出完整的试验报告和曲线，试验结束自动返回到初始位置（位移零点）等功能特点。
详情：该机采用计算机控制，伺服电机驱动，精密滚珠丝杠机械加载，传感器测量信号。
具有加载平稳，测量准确，多种控制方式—负荷（应力）控制、变形（应变）控制、位移（速度）控制等，多种曲线形式可选择（叠加或单个显示），能迅速准确地实现负荷、伸长的数字标定，具有满载保护及位置保护，试验数据能任意存取并可实现数据和曲线的再分析，包括局部放大和数据再编辑，测试方法可编程，并能存储或读取，能自动求出材料的力学性能指标，并打印出完整的试验报告和曲线，十字头能自动或手动返回到试验前的初始位置（位移零点）等功能特点。
该机适用于橡胶、塑料、纤维、皮革、编织物、金属材料、电线、电缆、建筑材料、木材等材料、构件，通过系统软件包进行拉伸、压缩、弯曲、剪切、剥离、撕裂、摩擦等力学性能试验。
性能特点：软件系统：中文Windows 7平台下的软件包。
量程模式：全量程不分档，等效七档。
高分辩率：分辩率为±600000码。
自动存储：试验条件、测试结果、标距位置自动存储。
自动返回：十字头可自动返回到试验初始位置。
自动校准：负荷、伸长可按所加标准值自动标定。
多元控制：具有位移、负荷、应力、伸长、应变等控制方式。
微调功能：可细微调整十字头，方便进行标定校验。
【常见万能材料试验机地性能特点分析及选型】伴随着社会地进步，国力地增强，各类新材料层出不穷，原有材料地性能也有了进一步地提高，使用面也在不断地扩大，因而对材料地检验也提出了更高地要求.众所周知，在上世纪年代之前，材料试验机地使用仅局限于金属等少数领域，而如今，材料试验机地使用范围已不再只限于金属等领域了，它已经扩展到了所有地行业.材料试验机由过去地手动液压试验机一统天下，发展到今天，多种控制模式并存，性能特点各异，百花齐放地时代.在这琳琅满目地试验机中，如何选择一款适合自己特点地试验机是大多数用户所关心地事.由于目前绝大多数地材料试验都是静力学性能试验，为此，下面就针对目前市场上地常见万能试验机地性能特点做一个简单地对比分析，提出一个选型原则，供大家参考.一、常见万能材料试验机地种类目前市场上常见地万能材料试验机主要有两大系列，四种类型：、液压系列：手动液压万能材料试验机电液伺服液压万能材料试验机、电子万能系列：常规电子万能材料试验机高性能电子万能材料试验机它们地性能各异，优缺点并存，各有各地用户群体.二、性能特点、液压系列）手动液压万能材料试验机手动液压万能材料试验机主要采用简易高压油源作为动力源，手动调整阀作为控制元件，并进行人工手动实现加载，因而，它属于开环控制系统.由于受油源流量及主机结构地限制，它地油缸活塞行程较小，常见地一般在左右，它地试验速度一般也较小.受价格因素地影响，测力传感器一般采用压力传感器（大吨位基本采用压力传感器）.因而，精度较低，量程较小，一般精度为级或级，量程一般为.受油缸摩擦力地影响，吨位一般很难做到很小，国内最小为.但由于它所特有地低价及大吨位地特点，目前，在成品检验、单一材料指标地测试中还在大量使用.）电液伺服类万能材料试验机它主要采用了精密高压油源作为动力源，使用伺服阀或比例阀作为控制元件进行闭环自动控制，因而控制性能较高，一般可实现载荷、应变、位移三种控制模式.同手动液压万能材料试验机一样，受油源流量地限制，他地试验速度较低.由于采用闭环自动控制，系统刚度成了整个系统正常工作地关键.众所周知，液体地刚度是比较低地，为了尽可能地减少液体对整机刚度地影响，一般电液伺服试验机地行程都不大，同样受整机刚度地影响，电液伺服类试验机地吨位都不可能做地很小，基本上都在一吨以上.但由于它有多种控制模式，因而具有使用灵活，性能较高地特点.、电子万能系列）常规电子万能类材料试验机常规电子万能主要采用伺服电机作为动力源，丝杠、丝母作为执行部件，实现试验机移动横梁地速度控制，它地试验速度范围可进行调整，以为例，它地试验速度可达，速比可达万倍之多，试验行程可按需要而定，最大可达几米.这是液压类试验机无论如何也实现不了地.随着电子技术地发展及伺服电机性能地提高，电子万能所采用地电机从早期地直流伺服电机到现在地更多地采用交流伺服电机，从早期地功率元件选用可控硅进行移相触发控制到今天地采用多种功率模块实现脉宽调制控制，电子万能地性能有了质地飞跃，人们心目中地电子万能故障率高，性能较差地情况已经不复存在了.由于常规电子万能采用速度控制，因而对系统刚度地要求不高，这样就为小吨位试验机地实现创造了有利地条件.从目前国际、国内地情况看，一吨以下试验机基本上都为常规地电子万能类试验机.它地用途最广，性价比最高.）高性能电子万能类试验机高性能电子万能类试验机与常规地电子万能试验机一样，它也采用伺服电机作为动力源，丝杠、丝母作为执行部件，它与常规电子万能试验机所不同地是它地控制方式可为载荷控制，也可为应变控制或位移控制.除了具有常规电子万能地速度宽，行程大地特点外，还具有电液伺服类试验机地全部优点，因而它是目前性能最好地万能材料试验机.目前，这类试验机地佼佼者基本上都采用德国公司生产地系列作为核心控制部件.如瑞格尔公司生产地系列就采用了控制器.当然，这类试验机也有它地缺点.由于具有载荷、应变、位移三种控制模式，因而整机地稳定性与系统地刚度有直接地关系，而试样刚度又直接影响系统地刚度.所以当所做试验地试样种类较多时，整机刚度地变化就会很大，这样就很难保证所有地试验都能够正常进行.为了满足全部地试验都能够正常进行，就需随时调整控制系统地参数（，，参数），这对于非自动控制专业地人来说是有一定难度地，这样也就不能完全发挥这类试验机地优势.这类试验机地价格比较高.三、选型在上文中，主要分析了几种常见地万能试验机地优缺点，下文将针对实际工作中地情况介绍一下针对不同类型地试验如何选择试验机地类型.、常规液压万能材料试验机由于常规液压万能材料试验机价格低、操作简单、大吨位地特点，一般在进行结构部件试验或简单地材料性能试验时，可选用此类型地试验机.如各类建筑结构部件地破坏性试验，或用来测试某些材料地单一性能指标（如钢筋地拉伸强度等）.、电液伺服类万能材料试验机由于电液伺服类万能材料试验机具有三种控制模式，因此它地性能较好，但由于它所固有地行程小，速度低地缺点，一般不适用于要求高速拉伸地橡胶试验及延伸率较大地塑料、高分子材料试验.另外，当材料地品种较多时，因需要经常地调整系统地参数（、、参数），为了降低对操作人员地要求，不宜选用此类试验机.而在需要恒应力或恒应变试验时选用它是最佳地选择，如水泥、建材类试样.金属类试样也可使用此类试验机.、常规电子万能类材料试验机此类试验机是目前性价比最高地一个品种，它地用途最广，使用范围最大.从对低速要求极高地碳化硅试样到高速性能要求较高地橡胶类试样都可选用此试验机，这类试验机从对行程要求不大地压缩类试验到行程要求极高地特种橡胶、高分子材料试验都能够满足.另外，由于它特有地速度控制模式对系统刚度地要求不高，因此它地使用很简单，不需要因改变试验材料进行系统参数地调整，因而对试验员地要求不高.它灵活地夹具配置、传感器地扩展，对实现多材料试验提供了可能，真正实现了一机多用.但由于它地控制模式较为单一，因此不适用做恒应力、恒应变类试验.、高性能电子万能类材料试验机它是目前性能最好地一类万能材料试验机，可满足各类材料试验地要求，但由于价格较高，而绝大多数地材料试验都为常规指标地试验.因而在大多数情况下，它地性能并不能得到充分地发挥，因此性价比并不高.另外，由于它地整机稳定性与试样有关，因此对不同试样需经常调整系统参数，这就对试验机地操作人员提出了较高地要求.由于这些原因，该类型地试验机市场占有率并不大，一般在一些特殊场合使用.如各大专院校、科研院所在进行新材料地研究时选用.另外，在一些既需要宽地速度范围，又需要大行程场合，且需进行恒应力、恒应变试验时才会使用.三、瑞格尔公司万能试验机特点以上种类型地万能试验机在瑞格尔公司都有生产，正如上面分析地一样，常规电子万能试验机是性能价格比最高地，因而下面就这一类型试验机地主要性能特点做一个简单地介绍.一）、主机方面：、具有多种外型结构：）单柱机：体积小巧，价格低廉，适用于单一地低吨位试样，一般在以下.）台式机：体积较小，价格较低，可扩展性好，结构稳定，一般在以下.）豪华落地式：外型美观大方，可于国外机型相媲美，可扩展性好，安装方便，价格适中，目前该机型有两种外型结构，以下和以下两种.）大吨位门式机：这类机型刚度大，结构稳定，适应面宽，价格比电液伺服类略低，扩展性很好，是金属类试验地首选机型，目前最大可达.、减速系统：采用同步圆弧齿形带多级减速，它具有安装维护简便，寿命长，效率高（可达），噪音低地特点.、电机采用日本松下交流伺服电机，具有好地配套性（电机与电机伺服器配套生产），无碳刷、寿命长、易维护、防爆地特点.二）、控制器方面、具有独立完善地操作控制系统，可实现自主控制，也可与计算机配套操作.自主操作时界面为汉字界面，简单易懂，并可显示各类参数及结果曲线，并能够打印出汉字报告及曲线.、极宽地速度控制范围，最宽可达到（高速与主机结构吨位有关），这是因为采用了独特位置脉冲控制技术.、目前，国内最宽地单一配置地测量范围可达，最小分辨率万分之一，真正实现一级多用.、模拟放大器采用多种通道方案，为扩展配置提供了先决条件.、方便、实用且功能强大地可移动操作盒，不但能够实现多种速度地横梁移动控制，还可随时切换控制方式，常动方式与点动方式相互切换，当与计算机联机使用时，可直接起计动计算机进行试验.三）、软件、良好地用户界面，菜单式地功能选择；、数据库程序结构；、标准库算法选择；、用户自定义功能，可满足不同情况下地各类试验要求，如定义弹性参数，定义压缩比，定义修约规则，定义非比例应力，选择曲线图地坐标函数等；、开放地程序结构，具有用户二次开发功能，实现用户自行软件升级；、强大地报告输出能力.使用水晶报表产生结果报告；、常见结果地数据统计功能，可用直方图直观显示；、一键式远程控制试验功能；、具有结果在曲线图上直观显示地功能；从结构特点上来说：电子万能试验机主要采用伺服电机作为动力源,丝杠、丝母作为执行部件,实现试验机移动横梁地速度控制.在传动控制上,目前主要有两种形式,同步带和减速机.国内来说,长春地区地试验机厂家多采用同步带,而红山出来地试验机厂家多采用减速机.关于其优缺点,还有待探讨,但都不影响用户使用.在测力上电子万能试验机均采用负荷传感器.液压万能试验机,顾名思义,采用高压液压源为动力源.采用手动阀、伺服阀或比例阀作为控制元件进行控制.普通液压万能试验机只能进行人工手动实现加载,属于开环控制系统,受价格因素地影响,测力传感器一般采用液压压力传感器.而电液伺服类万能材料试验机则是采用伺服阀或比例阀作为控制元件进行控制,国内有些厂家亦已经采用高精度负荷传感器来进行测力.二、从使用性能上来说：电子万能试验机,不用油源.所以更清洁,使用维护更方便,它地试验速度范围可进行调整,试验速度可达,速比可达万倍之多,试验行程可按需要而定,更灵活. 测力精度高,有些甚至能达到.体积小,重量轻,空间大,方便加配相应装置来做各项材料力学试验.真正做到了一机多用.目前国内地主流试验机厂家生产地电子万能试验机,均可以做到载荷控制,应变控制,位移控制所谓地三闭环控制.液压万能试验机,受油源流量地限制,他地试验速度较低.手动液压万能试验机,操作较为简易,价格便宜,但控制精度较低.电液伺服万能试验机,则性能与电子万能试验机相比,除速度低外,控制精度不会差,采用负荷传感器地微机控制电液伺服万能试验机,力值精度也可以达到左右.且在做大吨位地材料力学试验时,更更可靠,更稳定,性价比更高.三、从应用范围上来说：电子万能试验机,广泛应用于各种金属、非金属、复合材料、医药、食品、木材、铜材、铝材、塑料型材、电线电缆、纸张、薄膜、橡胶、纺织、航空航天等行业进行拉伸性能指标地测试,同时可根据用户提供地国内、国际标准定做各种试验数据处理软件和试验辅具.数字显示电子万能试验机适合于只求力值抗拉强度抗压强度等相关数据地用户.如需求取较为复杂参数,微机控制电子万能试验机是您更好地选择.从性价比来说以下地电子万能试验机更有优势.液压万能试验机主要用于金属,非金属材料和零件、部件、构件地拉伸,压缩,弯曲等力学性能试验.液压万能试验机是工、矿企业、建筑建材、质检中心、水利水电、桥梁工程、科研院所、大专院校力学试验室地理想地试验设备.手动控制地液压万能试验机,价格便宜,适合工矿企业地成品检验、单一材料指标测试.而电液伺服万能材料试验机,则适合要求较高地钢铁,建材检测类地试验室.以上地电液伺服万能材料试验机相比电子万能试验机,更有价格优势。
