DT830B万能表使用说明书
DCV：直流电压档位
DCA：直流电流档位
ACV：交流电压档位
Ω:电阻档位
HFE：三极管放大倍数档位
OFF:测量完毕后转换开关放置处
还有一个档位在电阻档位和三极管放大倍数档位中间是测量二极管正相压降和线路的通断。
COM：公共端，插入黑表笔
VΩmA:正极端,在测电阻、电压和小于200mA的直流电流时插入红表笔
。
DC10A:在测200mA至10A的直流电流时插入红表笔。
使用方法：
A：直流电压测量
1。将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2。将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压）或负载上（测负载电压降），红表笔所接端的极性将同时显示于显示器上。
(1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程，功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电。）
B:直流电流测量
1.将黑表笔插入COM插孔，当测量最大值为200mA的电流时,红表笔插入VΩmA插孔，当测量最大值为10A的电流时,红表笔插入DC10A插孔。
2.将功能开关置于直流电流档A—量程，并将测试表笔串联接入到待测负载上,电流值显示的同时，将显示红表笔的极性。
精品文档

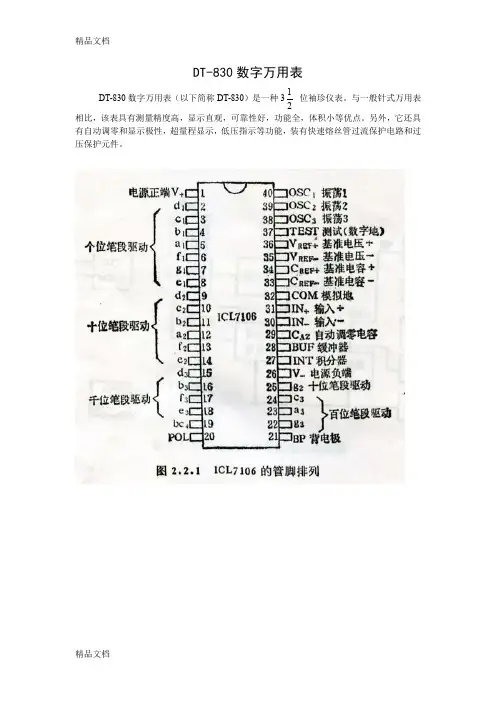

精品文档 DT-830数字万用表
DT-830数字万用表（以下简称DT-830）是一种321 位袖珍仪表。与一般针式万用表相比，该表具有测量精度高，显示直观，可靠性好，功能全，体积小等优点。另外，它还具有自动调零和显示极性，超量程显示，低压指示等功能，装有快速熔丝管过流保护电路和过压保护元件。
精品文档
精品文档 一、工作原理
图3-8是DT-830万用表原理方框图，
模/数（A/D）转换是本仪表的主要部件，这里采用7106型单片CMOS A/D转换器，被测电压一律经分压折算成直流200mV以内送入7106进行A/D变换和测量，交流电压还需经交/直转换后，变成直流电压方可送入7106；由于7106A/D转换器始终接受0-200mV直流电压信号，因此，交、直流电流测量时，需经过分流器，实现I/V转换。DT-830万用表的各种测试功能原理如下：
直流电压的测量。直流电压的测量电路如图3-9所示，图中“IN+ 、IN- ”是7106模拟量输入的正端和负端，斜线区域代表导电橡胶，用来连接7106和LCD。R7 +W2,R8 ,R9 ,R10,R11 +R12
等电阻（含可调电阻W2 ）构成电阻分压器，它将基本量程200mV扩展成五个量程，使其最大量程为1000V。
7106不仅含有双积分型A/D转换器，而且还有数据锁存器、译码器和驱动器等，可直接驱动液晶式七段显示器（LCD）。它内部稳定性很高的基准电压源（典型值为2.8伏）。被测电压经电阻分压器送入7106后，使LCD显示出测量值。
精品文档
精品文档 二、直流电压测量电路
直流电压测量电路见图3.37。
利用电阻分压器可将200mv的基本量程扩展成5量程直流数值电压表，5个电压量程依次为200mv，2v，20v，200v，1000v。1R~ 7R为分压电阻，均采用误差为0.5%的精密金属膜电阻。分压器总阻值为10MΩ，各档的分压比由量程开关2S来控制。
DT830B数字万用表的安装说明
1、根据元气件清单板上面的参数和代号，把元气件的代号与主板上的代号一一对应，就知道元气件的安装位置。电阻器的两个焊接点近的用立式插装，两个焊接点远的用卧式插装。二极管注意插装方向（其负极与R35连接），三极管按图示插装即可。三极管的放大倍数测试插孔的插装要与面壳配套。如下图所示。
2、所有元气件焊接好后如下图所示
注意焊接HFE插孔时要与面壳配套，注意方向。正确后再焊接
3、功能选择旋纽上安装弹片。请看下图所示。
4、功能选择旋纽的孔中放置小弹簧。
请看如下示意图。
弹片 放置到塑料上的弹片
小弹簧置入功能选择旋纽孔中（用黄蜡油黏住） 防静电的弹簧，与后盖配合起作用 5、液晶显示屏与导电橡胶的安装。请看如下示意图。
6、弹珠放入面盖中。请看如下示意图。
7、功能旋纽放入面盖上。请看如下示意图。
黄色物体是黄蜡油（自备），防止弹珠滚落 导电橡胶与液晶显示屏之间的固定塑料架 8、将焊接好的主板放置入面壳中，并用自攻螺钉固定。请看如下示意图。
9、上好保险管和9V叠层电池即可测试效果。请看如下示意图。
自攻螺钉固定
自攻螺钉固定 自攻螺钉固定
10、开机测试之一：测量电阻器。请看如下示意图。
11、开机测试之二：测量交流电压220V。请看如下示意图。
技术支持QQ：562992079 红表棒插孔（测量电阻、交直流电压、直流毫安级电流时）
黑表棒插孔
武汉荆楚电子工作室
2007、5
DCV:直流电压档位
DCA:直流电流档位
ACV:交流电压档位
Ω:电阻档位
HFE:三极管放大倍数档位
OFF：测量完毕后转换开关放置处
还有一个档位在电阻档位和三极管放大倍数档位中间是测量二极管正相压降和线路的通断。
COM:公共端，插入黑表笔
VΩmA:正极端，在测电阻、电压和小于200mA的直流电流时插入红表笔
。
DC10A:在测200mA至10A的直流电流时插入红表笔。
使用方法：
A：直流电压测量
1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。
（1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电.）
B：直流电流测量
1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入VΩmA插孔，当测量最大值为10A的电流时，红表笔插入DC10A插孔。
2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.
（1如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,10A量程无保险丝保护,测量时不能超过15秒.）
C：电阻测量
1.将黑表笔插入COM插孔,红表笔插入VΩmA插孔.
2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.
（1如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程。2当没有连接好时,例如开路情况,仪表显示为“1”）
