电子专业工艺文件(BT830B数字万用表)

DT830B 数字万用表装配实验报告一.实验目的1．了解DT-830数字万用表的基本结构和原理。

2．认识并测量元器件，了解元器件标识的意义。

3．对照原理图和印制电路板图，理解电路组装工艺。

4．调试并检测各部分电路功能和质量，提高综合安装测试技能。

二．实验原理1．直流电压测量原理2．交流电压测量原理3．直流电流测量原理4．交流电流测量原理5．电阻测量原理6．电容测量原理三．安装工艺1，印制板安装双面板的A面是焊接面，中间环印制导线是功能，量程转换开关电路，需要小心保护，不得划伤或污染。

安装前必须对照元件清单，仔细清理，测试元器件。

其中，测试过的电阻要分开放，记录电阻值的大小。

2，安装步骤（1）将清单上的所有的元件焊接到印制电路板相应的位置上,电容，二极管，三极管采用立式焊接。

二极管和三极管要注意极性。

（2）安装电位器，三极管插座。

注意安装方向：三极管插座装在A面而且应使定位凸点与外壳对准，在B面焊接。

（3）安装保险座，L，弹簧。

焊接点大，注意预焊和焊接时间。

并注意L的安装高度（太高的话后壳盖不上）。

（4）安装电池线。

电池线由A面三极管旁边孔穿过到B面再插入焊孔，在A面焊接。

红线接“+”，黑线姐“-”。

3，液晶屏的安装（1），面壳平面向下置于桌面，从旋转圆孔两边垫起越5mm。

（2），将液晶屏放入窗口内，白面向上，方向标记在右方；用镊子（不要用手拿）把导电硅胶条放入液晶屏PIN脚处，注意保持导电硅胶条的清洁。

再用EVA胶垫紧靠导电条贴在液晶屏上，固定住导电条。

4，旋钮安装方法。

（1）V型弹簧片装到旋钮上，六个。

弹簧比较小，易变形，用力要轻，要小心。

（2）装完弹簧片把旋钮反面，将两个小弹簧粘上少许凡士林放入旋钮两圆孔，再把小钢珠放在表壳合适的位置。

（3）将装好的弹簧的旋钮按正确方向放入表壳。

5，固定印制板。

（1）将印制板对准位置装入表壳，并用四个螺钉紧固。

（2）装上保险管和电池，转动旋钮，液晶屏应正常显示。

dt830b数字万用表工作原理
DT830B数字万用表是一种便携式电子测试仪器，用于测量电压、电流和电阻等电学量。

它的工作原理可以分为几个方面：
1. 电压测量：DT830B数字万用表通过使用内部电源，如电池，提供一个已知电压，然后将测量对象与表的测量端子相连接。

通过内部的电压分压电路，将测量对象的电压降低到可以测量的范围，并将其转换成与已知电压相关的电压指示。

2. 电流测量：DT830B数字万用表在电流测量时，需要将测量
对象与表的测量端子相连接，并通过内部的电流分流电阻，将电流分流为可以进行测量的范围。

然后，通过内部的电压测量电路测量分流电阻上的电压，从而获得电流指示。

3. 电阻测量：当进行电阻测量时，DT830B数字万用表通过将
测量对象与表的测量端子相连接，并通过内部的电流产生电路，将已知电流通过测量对象，测量对象上产生电压与已知电流成正比。

随后，通过内部的电压测量电路，测量产生的电压，并通过计算获得电阻值。

总体而言，DT830B数字万用表通过使用内部电源和相应的电路，将电学量转换为易于测量的信号，并通过内部计算和显示装置显示测量结果。

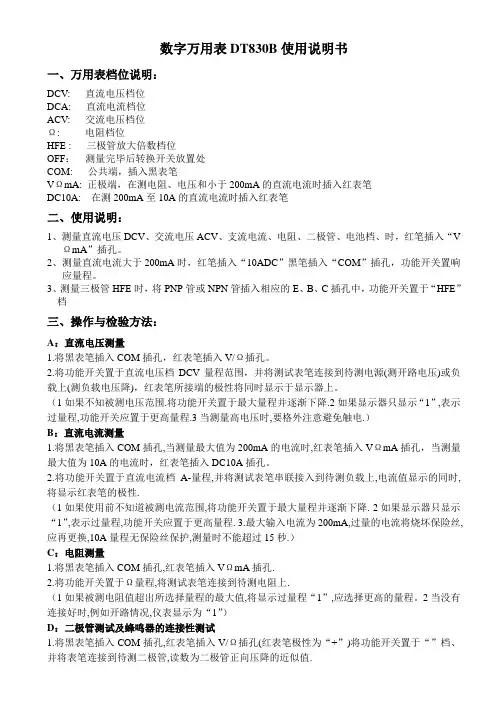

数字万用表DT830B使用说明书一、万用表档位说明：DCV: 直流电压档位DCA: 直流电流档位ACV: 交流电压档位Ω: 电阻档位HFE : 三极管放大倍数档位OFF：测量完毕后转换开关放置处COM: 公共端，插入黑表笔VΩmA: 正极端，在测电阻、电压和小于200mA的直流电流时插入红表笔DC10A: 在测200mA至10A的直流电流时插入红表笔二、使用说明：1、测量直流电压DCV、交流电压ACV、支流电流、电阻、二极管、电池档、时，红笔插入“VΩmA”插孔。

2、测量直流电流大于200mA时，红笔插入“10ADC”黑笔插入“COM”插孔，功能开关置响应量程。

3、测量三极管HFE时，将PNP管或NPN管插入相应的E、B、C插孔中，功能开关置于“HFE”档三、操作与检验方法：A：直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2.将功能开关置于直流电压档DCV量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)，红表笔所接端的极性将同时显示于显示器上。

（1如果不知被测电压范围.将功能开关置于最大量程并逐渐下降.2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程.3当测量高电压时,要格外注意避免触电.）B：直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入VΩmA插孔，当测量最大值为10A的电流时，红表笔插入DC10A插孔。

2.将功能开关置于直流电流档A-量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性.（1如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降. 2如果显示器只显示“1”,表示过量程,功能开关应置于更高量程. 3.最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,10A量程无保险丝保护,测量时不能超过15秒.）C：电阻测量1.将黑表笔插入COM插孔,红表笔插入VΩmA插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.（1如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程。

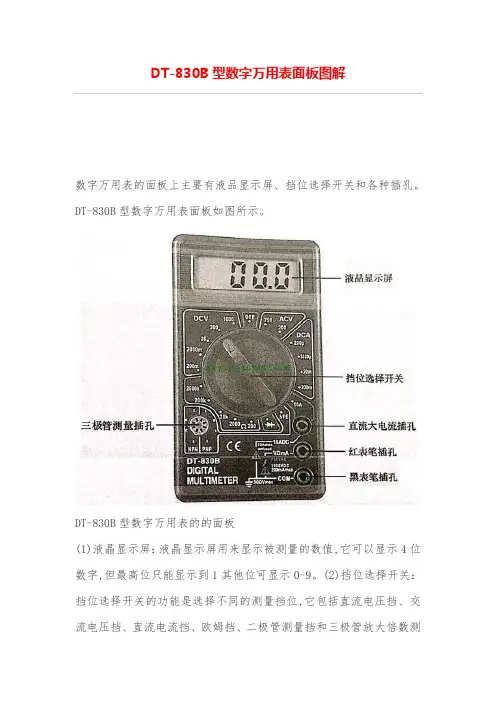

DT-830B型数字万用表面板图解
数字万用表的面板上主要有液品显示屏、挡位选择开关和各种插孔。

DT-830B型数字万用表面板如图所示。

DT-830B型数字万用表的的面板
(1)液晶显示屏：液晶显示屏用来显示被测量的数值,它可以显示4位数字,但最高位只能显示到1其他位可显示0-9。

(2)挡位选择开关：挡位选择开关的功能是选择不同的测量挡位,它包括直流电压挡、交流电压挡、直流电流挡、欧姆挡、二极管测量挡和三极管放大倍数测
量挡(3)插孔：数字万用表的面板上有3个独立插孔和1个6孔组合插孔。

标有“COM”字样的为黑表笔插孔,标有“VΩmA”为红表笔插孔,标有“10ADC”为直流大电流插孔,在测量200mA～10A范围内的直流电流时,红表笔要插入该插孔。

6孔组合插孔为三极管测量插孔。

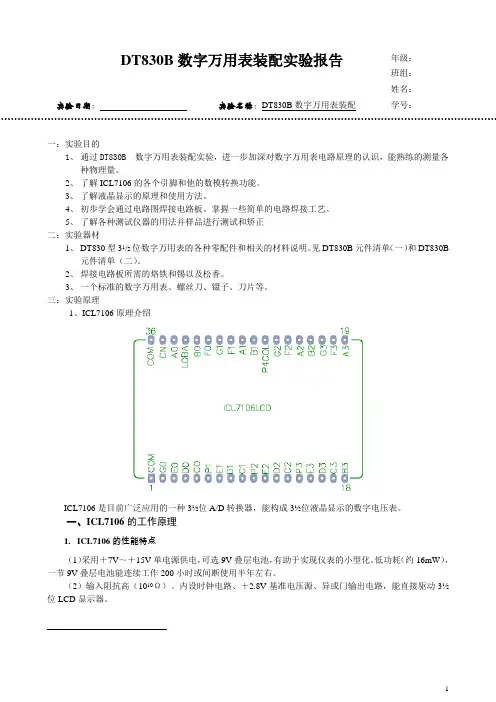

DT830B 数字万用表装配实验报告实验日期： 实验名称：DT830B 数字万用表装配一：实验目的1、 通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

2、 了解ICL7106的各个引脚和他的数模转换功能。

3、 了解液晶显示的原理和使用方法。

4、 初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺。

5、 了解各种测试仪器的用法并样品进行测试和矫正 二：实验器材1、 DT830型31/2位数字万用表的各种零配件和相关的材料说明。

见DT830B 元件清单（一）和DT830B元件清单（二）。

2、 焊接电路板所需的烙铁和锡以及松香。

3、 一个标准的数字万用表、螺丝刀、镊子、刀片等。

三：实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D 转换器，能构成3½位液晶显示的数字电压表。

一、ICL7106的工作原理1. ICL7106的性能特点 （1）采用＋7V ～＋15V 单电源供电，可选9V 叠层电池，有助于实现仪表的小型化。

低功耗（约16mW ），一节9V 叠层电池能连续工作200小时或间断使用半年左右。

（2）输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V 基准电压源、异或门输出电路，能直接驱动3½位LCD 显示器。

（3）属于双积分式A/D 转换器，A/D 转换准确度达±0.05％，转换速率通常选2次／秒～5次／秒。

具有自动调零、自动判定极性等功能。

通过对芯片的功能检查，可迅速判定其质量好坏。

年级： 班组： 姓名： 学号：（4）外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

（5）工作温度范围是0～＋70℃，但受LCD限制，仪表环境温度一般为0～＋40℃，相对湿度不超过80％。

2. ICL7106的引脚功能ICL7106采用DIP－40封装，引脚排列如上图所示。

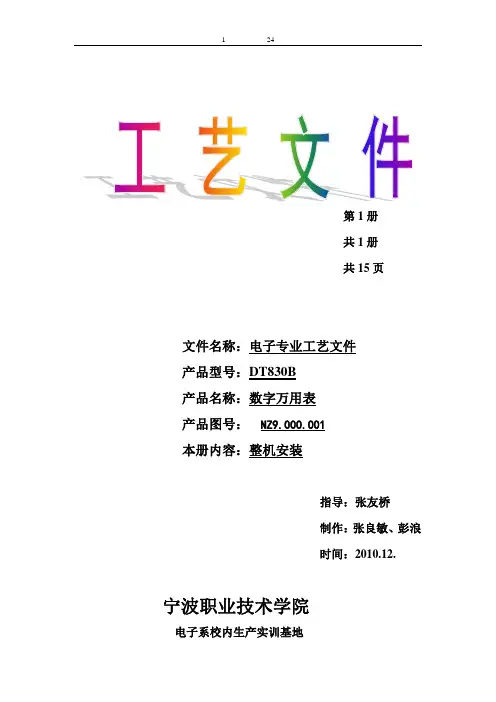

第1册共1册共15页文件名称：电子专业工艺文件产品型号：DT830B产品名称：数字万用表产品图号：NZ9.000.001本册内容：整机安装指导：张友桥制作：张良敏、彭浪时间：2010.12.宁波职业技术学院电子系校内生产实训基地型 工艺表名称 万用表产品图号图号序号项目 代号 名称型号及代号成型 标记 代号 长度（mm ） 数量 设备及工装 工时 定额备 注A B Rh1 R01--100K ±5% a 3 102 1 手工 5s 2 R02--180K ±5% a3 10 2 1 手工 5s 3 R1---548K ±5% b4 10 2 1 手工 5s 4 R2---352K ±5% b 4 10 2 1 手工 5s5 R3---90K ±5% b 4 10 2 1 手工 5s6 R4---9K ±5% b 4 10 2 1 手工 5s7 R5---900±5% b 4 10 2 1 手工 5s8 R6---100±5% b 4 10 2 1 手工 5s9 R21---1M ±5% a 3 10 2 1 手工 5s 10 R22---1M ±5% a 3 10 2 1 手工 5s 11R23---1M ±5%a310 21 手工5sA 大于等于3mm ，h 大于等于2mm,R 大于等于10mm.R01、R02、R21、R22、R23、R29、R30、R36、R38成型如a,其他如b.(a) (b) 旧底图总号底图总号 拟制审核日期 签名标准化 更改标记数量更改单号签名日期 批准型 工艺表名称 万用表产品图号图号序号项目 代号 名称型号及代号成型 标记 代号 长度（mm ） 数量 设备及工装 工时 定额备 注A B Rh1 R24---1.5K ±1% b 4 102 1 手工 5s 2 R26---9K ±1% b 4 10 2 1 手工 5s3 R27---900±0.15% b4 10 2 1 手工 5s 4 R28---20K ±1% b 4 10 2 1 手工 5s5 R29---220K ±5% a 3 10 2 1 手工 5s6 R30---1M ±5% a 3 10 2 1 手工 5s7 R32---0.99±0.5% b 4 10 2 1 手工 5s8 R33---9±0.5% b 4 10 2 1 手工 5s9 R36---220K ±5% a 3 10 2 1 手工 5s 10 R38---220K ±5% a 3 10 2 1 手工 5s 11A 大于等于3mm ，h 大于等于2mm,R 大于等于10mm.R01、R02、R21、R22、R23、R29、R30、R36、R38成型如a,其他如b.(a) (b) 旧底图总号底图总号 拟制审核日期 签名标准化 更改标记数量更改单号签名日期 批准元器件引出脚成型工艺表产品名称DT830B数字万用表名称产品图号图号序号项目代号名称型号及代号成型标记代号长度（mm）数量设备及工装工时定额备注A R h1 D1 IN4007 a 4 10 22345678(a)旧底图总号底图总号拟制审核日期签名标准化更改标记数量更改单号签名日期批准元器件引出脚成型工艺表产品名称DT830B数字万用表名称产品图号图号序号项目代号名称型号及代号成型标记代号长度（mm）数量设备及工装工时定额备注A R h1 C04---150nF a2 10 22 C05---150nF a 2 10 2345C04、C05成型如图a,其他电容不用管脚成型(a)旧底图总号底图总号拟制审核日期签名标准化更改标记数量更改单号签名日期批准装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1R21---1M ±5%R22---1M ±5%R23---1M ±5%R30---1M ±5%4 流水线 1 装配工电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10SC01---100Pf 1 流水线 2 装配工电容C01采用立式安装,电容可紧靠电路板,也可留1~2mm,将电容插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.插完后,将电路板翻个面,使焊接面朝上,并检查有无掉落等.手工 3S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1 R29---220K ±5%R36---220K ±5% R38---220K ±5%R02---180K ±5%4 流水线 1 装配工电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10S旧底图总号底图总号拟制审核日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料工作地 工序号工种 工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1 R1---648K ±0.5%R2---352K ±0.5% R3---90K ±0.5% R4---9K ±0.5% R5---900±0.5% R6---100±0.5%6 流水线 1 装配工 电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10SD1---IN4007 1 流水线 2 装配工二极管D1采用立式安装,电容可紧靠电路板,也可留1~2mm,将电容插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.插完后,将电路板翻个面,使焊接面朝上,并检查有无掉落等.手工 3S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料工作地 工序号 工种 工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1 R24---1.5K ±1%R26---9K ±1%R27---900±0.5% R28---20K ±1%R32---0.99±0.5% R33---9±0.5% 6 流水线 1 装配工电阻脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 15S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1C02---100nFC03---100nF C04---150nF C05---150nF C08---100nF5 流水线 1 装配工 电容脚采用立式安装,一端可紧靠电路板,也可留1~2mm,保证高度基本统一.将各电阻插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共 页更改标记数量更改单号签名日期批准描图: 描校:检验卡片产品名称DT83 系列3 1/2位数字多用表名称产品图号图号工作地流水线工序号来自何处上道工序交往何处整机装配序号检测内容及技术要求检测方法检验器具全检抽检备注名称规格及精度1 外观目检1-1 元器件的品种、规格、位置符号设计要求，不得错焊了、漏焊目检100%不合格补焊2 工艺质量目检2-1 印制电路板各焊点是否有虚焊，桥接，堆积、气泡等，目检100%不合格补焊旧底图总图底图总号设计审核日期签名第1页共1页更改标记更改单号签名日期批准装配工艺过程卡片产品名称DT83 系列3 1/2位数字多用表名称产品图号图号装入件及辅助材料工作地工序号工种工序（步）内容及要求设备及工装工时定额序号代号、名称、规格数量1输入杆座三个电池压簧HFE座3流水线1装配工输入笔杆插入对应位置，大头一端紧靠电路板,保证高度基本统一.电池压簧插入对应位置，HFE座按照外壳的限定的朝向插入对应位置,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工10S旧底图总号底图总号拟制审核日期签名标准化第页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装工时 定额序号 代号、名称、规格数量 1电位器 4 流水线 1 装配工将电位器插装到电路板对应位置,并在电路的焊接面将引脚扳弯,使引脚与电路板城45~60度夹角,以防元件掉落.全部电阻(共4个)插完后,将电路板翻个面,使焊接面朝上,并检查各电阻的高度是否变化或则有无掉落等.手工 10S保险管猛铜丝1 流水线2 装配工将猛铜丝插装到电路板对应位置, 保险管放置在指定位置手工 3S旧底图总号底图总号拟制审核日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称DT83 系列3 1/2位数字多用表名称产品图号图号装入件及辅助材料工作地工序号工种工序（步）内容及要求设备及工装工时定额序号代号、名称、规格数量1定位弹簧滚珠2流水线1装配工将定位弹簧放入对应位置,涂上黄油再把滚珠放上，并检查各电阻的高度是否变化或则有无掉落等.手工10S V形触片 6流水线2装配工触片放入指定位置,并检查有无掉落等.手工3S旧底图总号底图总号拟制审核日期签名标准化第页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装 工时 定额序号 代号、名称、规格 数量 1 液晶片 导电胶条 转盘 3 流水线 1 装配工先放入液晶片再把导电胶条对准液晶片的导线，把装好的转盘放入外壳并检查有无掉落等.手工10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片2位数字多用表产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装 工时 定额序号 代号、名称、规格 数量 1 贴纸 1 流水线 1 装配工贴纸要对齐各个边，贴在指定位置，最好一次成功，贴好后用手指慢慢压实，并检查有无边角翘起，有无明显的气泡手工10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:装配工艺过程卡片产品名称 DT83 系列3 1/2位数字多用表名称产品图号图号 装入件及辅助材料 工作地 工序号工种工序（步）内容及要求设备及工装 工时 定额序号 代号、名称、规格 数量 1 总装 1 流水线 1 装配工把各个元器件拼接安装，并用自动螺丝固定手工10S旧底图总号底图总号拟制审核 日期签名标准化 第 页共页更改标记数量更改单号签名日期批准描图: 描校:检验卡片产品名称DT83 系列31/2位数字多用表名称产品图号图号工作地流水线工序号来自何处上道工序交往何处整机装配序号检测内容及技术要求检测方法检验器具全检抽检备注名称规格及精度1 外观目检1-1 贴纸有无翘起，机壳有无变形，转盘能否灵活转动，表笔能否插入表笔座目检100%旧底图总图底图总号设计审核日期签名第1页共1页更改标记更改单号签名日期批准。

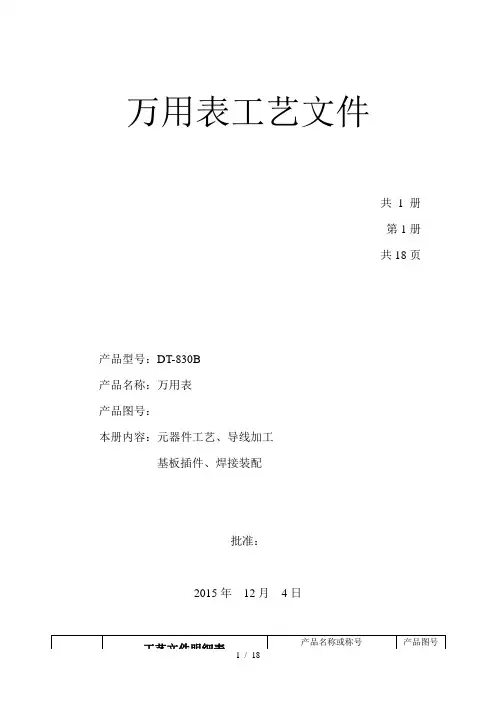

万用表工艺文件共1 册第1册共18页产品型号：DT-830B产品名称：万用表产品图号：本册内容：元器件工艺、导线加工基板插件、焊接装配批准：2015年12月4日万用表实物图文件编号DT-830B-GY-01文件型号DT-830B拟制第8页共18页审核标准化更改标记数量更改单号签名日期批准拟 制 第09页 共18页审 核标 准 化更改标记数量更改单号签名日期批 准万用表安装工艺文件编号 DT-830B-GY-01 文件型号DT-830B外观：要求外观无损坏，无污染，标志清晰；机械装配符合技术要求。

文件型号DT-830B工程名产品规范焊接规范（1）元器件的弯曲成形：为了使元器件在印制板上的装配排列整齐并便于焊接，在安装前通常采用手工或专用机械把元器件引线弯曲成一定的形状。

为了避免元器件的损坏、元器件整形时应注意以下几点：1、引线弯曲时的最小半径不得小于引线直径的2倍，不能“打死弯”；2、引线弯曲处距离元器件本体至少在2mm以上，绝对不能从引线的根部开始打弯。

对于那些容易崩裂的玻璃封装的元器件，引线成形时尤其要注意这一点。

3、剪切成形的元器件必须注意外观一定要美观，不要有毛刺。

4、具体元器件规范见附表。

（2）元器件的插装元器件安装到印制板上，无论是卧式安装还是立式安装，这两种方式都应该使元器件的引线尽可能短一些。

在单面印制板上卧式装配时，小功率元器件总是平行地紧贴板面；在双面板上，元器件则可以离开板面约1—2mm，避免因元器件发热而减轻铜箔对基板的附着力，并防止元器件的裸露部分同印制导线短路。

安装元器件时应注意以下原则：1、装配时，应该先安装那些需要机械固定的元器件，如功率器件的散热器、支架、卡子等等，然后再安装靠焊接固定的元器件。

否则，就会在机械紧固时，使印制板受力娈形而损坏其它元器件。

2、各种元器件的安装，应该使它们的标记（用色码或字符标注的数值、精度等）朝左和朝下，并注意标记读数方向的一致（从左到右）；卧式安装的元器件，尽量使两端的引线的长度相等对称，元器件放在两孔中央，排列要整齐。

徐州工程学院实习报告实习名称电装实习 _________ 学院数理学院 _________ 专业应用物理学_________ 班级11 光伏 ________________ 学生姓名_____________________________ 学号 ________________________ 实习地点教2-419 _________ 指导教师王一女口________实习起止时间：2014年12月15日至2014年12月21日目录一.实习目的 (1)二.实习要求 (1)三.元器件的判别和测量 (1)1.实验工具 (1)2.各种零配件和相关的材料说明 (1)3.元件的认识 (2)四.实验原理 (3)1.D T-830B型数字万用表原理 (3)2.电路测量原理和电路工作原理 (4)五.安装和焊接 (9)1.装配和安装工艺 (9)2.焊接工艺 (11)六.调试、故障排除和校验 (13)1.校准和检测原理 (13)2.使用仪器 (13)3.测量 (13)4.检测 (14)七.结束语 (14)一.实习目的1.通过DT-830B数字万用表装配实验，了解万用表结构原理2.认识并熟练测量各个元器件，了解元器件标识的意义。

3.对照原理图和印制电路板图，掌握电路组装焊接工艺。

4.通过调试仪器并检测电路功能，培养动手能力。

二.实习要求1.了解万用表特点，熟悉工作原理。

2.熟悉装配数字万用表的基本工艺流程，安装调试万用表。

3.认识液晶屏显示器件。

4.掌握基本的装配工艺、培养自身的动手能力。

三.元器件的判别和测量1.实验工具：1.1焊接电路板所需的烙铁和锡以及松香。

1.2一个标准的数字万用表、螺丝刀、镊子、刀片等。

2.各种零配件和相关的材料说明：2.1元件清单（一）1.（1 ）底面壳各1 个（4）旋纽 1 个（2）液晶片1 片（5）屏蔽纸 1 张（3）液晶片支架1 个（6）功能面板2.（1 ）IC：7106 （全检）（2）表笔插孔柱3 个3.（1）保险管、座1 套（8）定位弹簧2.8*5 2 个（2）HFE座1 个（9）接地弹簧4*13.5 1 个蚌里0 n1 n! a3童百5£t tB S g雷二鲫A?1D1041捺1€1库p22H IN\ J«3fl脚負4R4A no.oooit5S J it11NM1£t&1J ift11P1B D4自3自§（3）V行触片6片（10）2*8自攻螺钉（固定线路板3个（4）9V电池1个（11）2*10自攻螺钉（固定底壳）2个（5）电池扣1个（12）电位器201 （VR1 1个（6）导电胶条2个（13）锰铜丝电阻（RO 1 个（7）滚珠2个4.（1）表笔一付（2）说明书（3）电路图及注意要点1张2.2元件清单（二）代号参数精度代号参数精度R26 274K 0.3% C1 100pF R10 0.99 0.5% R19 220K 5% R27 274K 0.3% C2 100 nF R8 9 0.3% R12 220K 5% R5 1K 1% C3 100 nF R20 100 0.3% R13 220K 5% R6 3K 1% C4 100 nF R21 900 0.3% R14 220K 5% R7 30K 1% C5 100 nF R22 9K 0.3% R15 220K 5% R30 100K 5% C6 100 nF R23 90K 0.3% R2 470K 5% R4 100K 5%R24 117K 0.3% R3 1M 5% R1 150K 5% D3 1N4007 R25 117K 0.3% R32 2K 20% R18 220K 5% Q1 9013 R35 117K 0.3%表元件清单3.元件的认识3.1 电阻值的识别根据以下各色环所代表意义的列表来正确识别电阻值3.2电容值识别电容的常用单位为pF（皮法）,nF（纳法）,uF（微法）。
