差分放大电路共模和差模差分放大电路是一种常用的电路，它可以增强信号的幅度并提高信号的质量。
它由两个输入端和一个输出端组成。
其中，输入端的一个端口被称为差模输入端，另一个端口被称为共模输入端。
差模是指两个输入信号的差值，而共模是指两个输入信号的平均值。
在差分放大电路中，差模输入信号被放大以增加它的幅度，而共模输入信号在放大过程中被抑制。
这种抑制共模干扰的能力使得差分放大电路在抗干扰能力方面表现出色，特别适合信号传输过程中遇到的共模噪声问题。
差分放大电路的原理是基于差分放大器的工作原理。
差分放大器由一个差模放大器和一个共模放大器组成。
差模放大器的作用是将差模信号放大，而共模放大器的作用是将共模信号衰减。
通过合理设计差模放大器和共模放大器的放大倍数，可以实现对差模信号的放大，同时对共模信号进行抑制。
在实际应用中，差分放大电路有着广泛的应用领域。
例如，在音频放大器中，差分放大电路可以放大音频信号的幅度，提高音质。
在通信系统中，差分放大电路可以提高信号传输的可靠性和稳定性。
在仪器仪表中，差分放大电路可以增强仪器测量信号的灵敏度和准确性。
为了有效设计和应用差分放大电路，我们需要注意以下几点：首先，差分放大电路的差模和共模增益应该合理选择。
差模增益是差分放大电路对差模信号的放大倍数，而共模增益是差分放大电路对共模信号的衰减倍数。
差模增益和共模增益的选择应根据具体应用需求和电路参数进行综合考虑，以达到最佳性能。
其次，差分放大电路的抗干扰能力需要优化。
差分放大电路的抗干扰能力与共模抑制比有关，共模抑制比越大，差分放大电路对共模干扰的抑制能力越强。
因此，在设计过程中应注重提高共模抑制比，以减少共模噪声对差分放大电路的干扰。
最后，差分放大电路的稳定性也需要关注。
在实际应用中，由于器件参数的变化和环境条件的影响，差分放大电路可能出现震荡或失真的问题。
为了提高差分放大电路的稳定性，可以采取一些措施，如合理设置电路的频率补偿网络和使用稳定性较好的器件。
模拟电子技术基础课程设计报告班级：自动131姓名: 李思远刘世磊学号：1304010411 1304010418学院：计算机与信息工程学院二零一五年一月四日用运算放大器构成差分电路【实验目的】（1）掌握运算放大器线性电路的设计方法；（2）理解运算放大器所构成的差分放大电路的工作原理；（3）学会计算共模抑制比，并理解其中原理【实验仪器】示波器、信号发生器、交流毫伏表、实验箱、导线等【实验原理】图1如图所示，由运算放大器所构成的差分放大电路，图中A4为反相器，A1与A2构成放大电路的输入级，并与A3串联成为三运放差分放大电路，电路中有关电阻保持严格对称，断开反相器A4，此时，电路构成加入共模信号的差分放大电路，通过测得输入端U11、U12间的输入电压Ua，和输出端U0电压Ub，可计算出共模放大倍数AVC.连接反相器A4，同理，可测得差模放大倍数AVD,通过计算AVD/AVC,可得出此电路的共模抑制比Kcmr。
【实验内容】一、测量共模放大倍数（1）按照图1连好电路，注意此时不连反相器A4,利用信号发生器给差分放大电路提供共模信号（2）利用示波器得到输入信号和输出信号的波形，注意如果失真，及时调整电压输出，使波形均为正弦波（3）调节信号发生器，使共模放大倍数趋近于0（4）根据波形，读出相应数据Ua、Ub，并计算出AVC二、测量差模放大倍数（1）按照图1连好电路，注意此时连接反相器A4，利用信号发生器和反相器给差分放大电路提供差模信号（2）利用示波器得到输入信号和输出信号的波形，注意如果失真，及时调整电压输出，使波形均为正弦波（3）根据波形，读出相应数据Uc、Ud，并计算出AVD【实验数据及结果】选取相应电阻：R1=R2=10kΩ、R3=R4=10KΩ、R5=R6=10KΩ、R7=1KΩ、R8=R9=100K Ω、R10=50kΩ通过上述过程，我们得出数据：(1)共模放大倍数:输入：3000mv 输出：15mvAVC=15/3000= 0.005(2)差模放大倍数：输入：3.4 mv 输出：1400mvAVD=1400/3.4= 412共模抑制比：Kcmr = |AVD/AVC|=82400 db【结论】差分放大电路放大差模信号，抑制共模信号。
模拟差分放大电路的设计与特性分析
实验目的:运用EDA工具ORCAD对模拟差分放大电路设计与特性分析.
实验原理:根据实验要求设计出实验原理图，下图1所示为ORCAD环境下的电路图,是一个差分放大器.
图1.1
实验步骤:
1.布置电路图.
(1).开启原理图编辑环境;
(2).放置元器件与布图:画一张原理图,载入元件库,并选取相应的器件,布局好.
(3).放置偏置电源与接地符号.
(4).连接线路.
(5).元器件属性编辑:电阻,电容等的值与序号等.
(6).检查电路连接是否正确.
画出的原理图如1.1图所示.
2.Pspice的仿真.
(1).电路图的绘制,如上.
(2).分析参数的设定:在Time Domain中选1000ns.如图1.2
图1.2
(3).执行Pspice程序.
时域仿真结果如图1.3所示
图1.3 实验结论:如图1.1和1.2.。
- 1 -

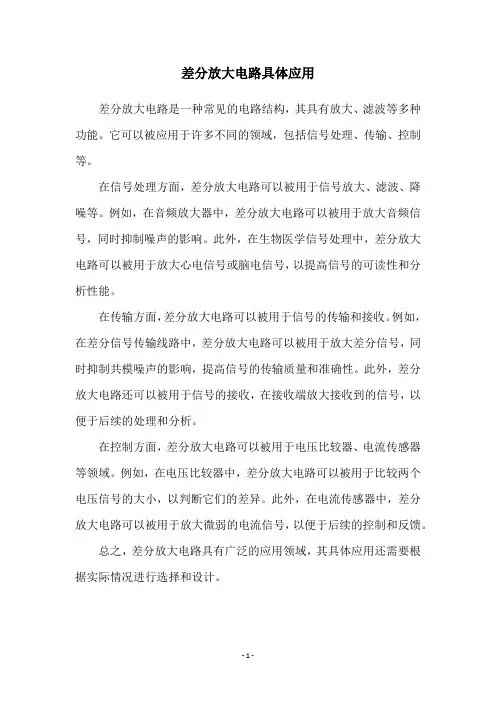

差分放大电路具体应用
差分放大电路是一种常见的电路结构，其具有放大、滤波等多种
功能。它可以被应用于许多不同的领域，包括信号处理、传输、控制
等。
在信号处理方面，差分放大电路可以被用于信号放大、滤波、降
噪等。例如，在音频放大器中，差分放大电路可以被用于放大音频信
号，同时抑制噪声的影响。此外，在生物医学信号处理中，差分放大
电路可以被用于放大心电信号或脑电信号，以提高信号的可读性和分
析性能。
在传输方面，差分放大电路可以被用于信号的传输和接收。例如，
在差分信号传输线路中，差分放大电路可以被用于放大差分信号，同
时抑制共模噪声的影响，提高信号的传输质量和准确性。此外，差分
放大电路还可以被用于信号的接收，在接收端放大接收到的信号，以
便于后续的处理和分析。
在控制方面，差分放大电路可以被用于电压比较器、电流传感器
等领域。例如，在电压比较器中，差分放大电路可以被用于比较两个
电压信号的大小，以判断它们的差异。此外，在电流传感器中，差分
放大电路可以被用于放大微弱的电流信号，以便于后续的控制和反馈。
总之，差分放大电路具有广泛的应用领域，其具体应用还需要根
据实际情况进行选择和设计。
