全系列金属电阻率及其温度系数常用金属导体在20℃时的电阻率材料电阻率Ω m1银× 10-82铜× 10-83铝× 10-84钨× 10-85铁× 10-86铂× 10-77 × 10-78汞× 10-79 × 10-710镍铬合金×10-611铁铬铝合金×10-612 铝镍铁合金× 10-613石墨8～13×10-6金属温度0℃ρ αo , 100锌20 ×10-3 ×10-3铝软20铝软–78阿露美尔合金20 33铟0殷钢0 75 2锇20镉20钾20 ①钙20金20银20铬软20 17镍铬合金克露美尔—70—110 .11—.54 钴a 0康铜—50 –.04–锆30 49黄铜–5—7 –2水银0水银20锡20锶0青铜–13—18铯20 21铋20 120铊20 19 5钨20钨1000 35钨3000 123钨–78钽20 15金属温度0℃ρ αo , 100杜拉铝软—铁纯20铁纯–78铁钢—10—20 —5铁铸—57—114铜软20铜软100铜软–78铜软–183钍20 18钠20 ①铅20 21镍铬合金不含铁20 109 .10镍铬合金含铁20 95—104 .3—.5镍铬林合金—27—45 .2—.34铂20铂1000 43铂–78铂铑合金②20 22钯20砷20 35镍铜锌电阻线—34—41 .25—.32铍软20镁20锰铜20 42—48 –03—+.02钼20洋银—17—41 .4—.38锂20磷青铜—2—6铷20铑20①0℃和融点间的平均温度系数②铂90％,铑10％若电阻率单位用欧姆厘米Ωcm 表示,表中数值应扩大100倍;。
常见金属的电阻率,都来看看哦很多人对镀金,镀银有误解,或者是不清楚镀金的作用,现在来澄清下。
1。
镀金并不是为了减小电阻,而是因为金的化学性质非常稳定,不容易氧化,接头上镀金是为了防止接触不良(不是因为金的导电能力比铜好)。
2。
众所周知,银的电阻率最小,在所有金属中,它的导电能力是最好的。
3。
不要以为镀金或镀银的板子就好,良好的电路设计和PCB的设计,比镀金或镀银对电路性能的影响更大。
4。

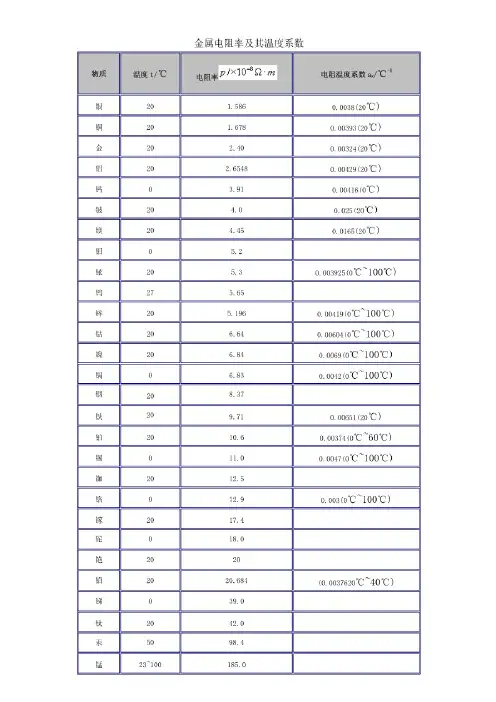

导电能力银好于铜,铜好于金!现在贴上常见金属的电阻率及其温度系数:物质温度t/℃电阻率电阻温度系数aR/℃-1银20 1.586 0.0038(20℃)铜20 1.678 0.00393(20℃)金20 2.40 0.00324(20℃)铝20 2.65480.00429(20℃)钙0 3.91 0.00416(0℃)铍20 4.00.025(20℃)镁20 4.45 0.0165(20℃)钼 0 5.2铱20 5.3 0.003925(0℃~100℃)钨27 5.65锌20 5.196 0.00419(0℃~100℃) 钴20 6.64 0.00604(0℃~100℃)镍20 6.84 0.0069(0℃~100℃)镉0 6.83 0.0042(0℃~100℃)铟208.37铁209.71 0.00651(20℃)铂20 10.6 0.00374(0℃~60℃)锡0 11.0 0.0047(0℃~100℃)铷20 12.5铬0 12.9 0.003(0℃~100℃)镓20 17.4铊0 18.0铯20 20.0铅20 20.684 0.00376 (20℃~40℃) 锑0 39.0钛20 42.0汞50 98.4锰23~100 185.0金是一种贵重金属,是人类最早发现和开发利用的金属之一。
它是制作首饰和钱币的重要原料,又是国家的重要储备物资,素以"金属之王"著称。
它不仅被视为美好和富有的象征,而且还以其特有的价值,造福于人类的生活。
金属导电能力和温度的关系
金属导体温度越高，电阻越大，温度越低，电阻越小。
超导现象:当温度降低到一定程度时，某些材料电阻消失。
电阻温度换算公式： r2=r1*(t+t2)/(t+t1) r2 。
金属材料在温度不高，温度变化不大的范围内：几乎所有金属的电阻率随温度作线性变化，即ρ与温度t(℃)的关系是ρt=ρ0(1+at)，式中ρ1与ρ0分别是t℃和0℃时的电阻率;α是电阻率的温度系数，与材料有关。
锰铜的α约为1×10-1/℃(其数值极小)，用其制成的电阻器的电阻值在常温范围下随温度变化极小，适合于作标准电阻。
已知材料的ρ值随温度而变化的规律后，可制成电阻式温度计来测量温度。
同意电阻率温度关系的主要因素就是载流子浓度和迁移率随其温度的变化关系。
在低温下：由于载流子浓度指数式增大（施主或受主杂质不断电离），而迁移率也是增大的（电离杂质散射作用减弱之故），所以这时电阻率随着温度的升高而下降。
在室温下：由于信士或山吉杂质已经全然电离，则载流子浓度维持不变，但迁移率将随着温度的增高而减少（晶格振动激化，引致声子反射进一步增强所致），所以电阻率将随着温度的增高而减小。
在高温下：这时本征激发开始起作用，载流子浓度将指数式地很快增大，虽然这时迁移率仍然随着温度的升高而降低（晶格振动散射散射越来越强），但是这种迁移率降低的作用不如载流子浓度增大的强，所以总的效果是电阻率随着温度的升高而下降。
