实验四热电阻测温特性实验（请先仔细阅读温控仪操作说明）一、实验目的：了解热电阻的测温原理与特性。
二、基本原理：热电阻用于测温时利用了导体电阻率随温度变化这一特性，对于热电阻要求其材料电阻温度系数大，稳定性好、电阻率高，电阻与温度之间最好有线性关系。
常用的有铂电阻和铜电阻，热电阻Rt与温度t的关系为：R t=R0(1+A t+B t2)本实验采用的是Pt100铂电阻，它的R0=100Ω，A t=3.9684×10-2/℃，B t=5.847×10-7/℃2，铂电阻采用三线连接法，其中一端接二根引线主要为了消除引线电阻对测量的影响。
三、仪器设备：K型热电偶、Pt100铂热电阻、温度控制仪、温度传感器实验模板。
四、实验步骤：图4-1 Pt100热电阻测温接线图1、按图4-1接线，将Pt100铂电阻的三根线分别接入温度实验模板上“Rt”输入端的a、b 点，用万用表欧姆档测量Pt100三根线，其中短接的二根线接b点，另一端接a点。
这样Pt100与R3、R1、Rw1、R4组成一直流电桥，它是一种单臂电桥。
Rw1滑动端与R6相接，Pt100的b点接R5。
2、按下模块上的电源按钮，将R5、R6端同时接地，接上电压表（2V档），调节Rw3，使V02=0V。
3、恢复图4-1连接，调节Rw1再次使V02=0V（此时电桥平衡，即桥路输出端b和RW1滑动端之间在室温下输出电压为零）。
4、将热电偶插到温控仪两个传感器插孔中任意一个插孔中，（K型、E型已装在一个护套内），K型热电偶的自由端接到温控仪面板上的EK端，用它作为标准传感器，配合温控仪用于设定温度，注意识别K型、E型引线标记及正极、负极不要接错。
5、将Pt100插入温度控制器的另一传感器插孔中，设定温控仪温度值为50℃，当温度稳定50℃时，记录下电压表读数，重新设定温度值为50℃+n·Δt，建议Δt=5℃，n=1……10，每隔1n读出数显表指示的电压值与温度表指示的温度值，并将结果填入下表4-1。
实验二Pt100和Cu50金属电阻的温度传感器特性
【实验目的】
1、研究Pt100铂电阻、Cu50铜电阻的温度特性及其测温原理。
2、研究比较不同温度传感器的温度特性及其测温原理。
3、掌握单臂电桥及非平衡电桥的原理，及其应用。
4.研究热电偶的温差电动势。
5.、学习热电偶测温的原理及其方法。
【实验仪器】
九孔板，DH-VC1直流恒压源恒流源，DH-SJ5型温度传感器实验装置，数字万用表，电阻箱。
【实验原理】

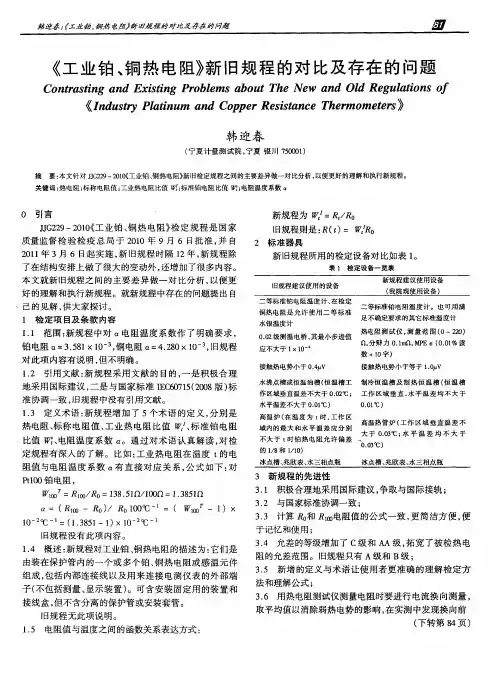

1、Pt100铂电阻的测温原理

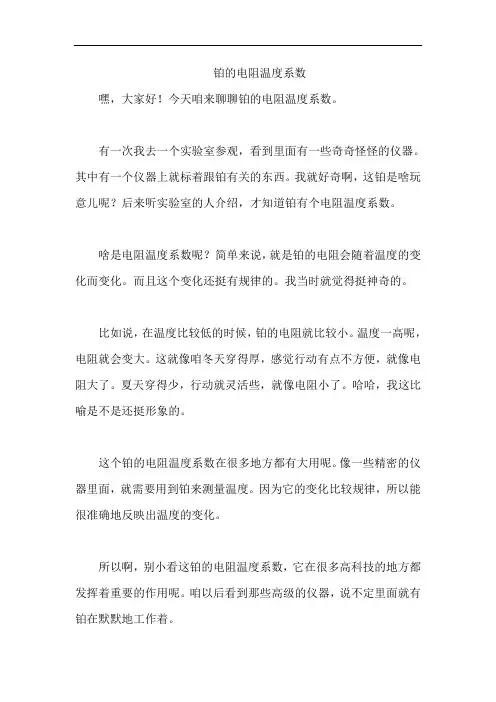

金属铂(Pt)的电阻值随温度变化而变化,并且具有很好的重现性和稳定性，利用铂的此种物理特性制成的传感器称为铂电阻温度传感器，通常使用的铂电阻温度传感器零度阻值为100Ω，电阻变化率为0.3851Ω/℃。
铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（-200～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计（涵盖国家和世界基准温度）供计量和校准使用。
2、Cu50铜电阻温度特性原理
铜电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。
铜电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。
3.热电偶测温原理
热电偶亦称温差电偶，是由A、B两种不同材料的金属丝的端点彼此紧密接触而组成的（图2-1）。
当两个接点处于不同温度时，在回路中就有直流电动势产生，该电动势称为温差电动势或热电动势。
当组成热电。

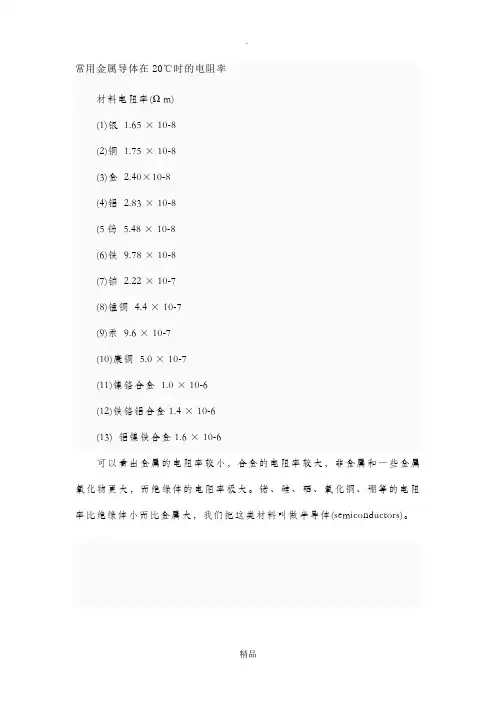

常用金属导体在20℃时的电阻率材料电阻率(Ω m)(1)银 1.65 × 10-8(2)铜 1.75 × 10-8(3)金 2.40×10-8(4)铝 2.83 × 10-8(5钨 5.48 × 10-8(6)铁9.78 × 10-8(7)铂 2.22 × 10-7(8)锰铜 4.4 × 10-7(9)汞9.6 × 10-7(10)康铜 5.0 × 10-7(11)镍铬合金 1.0 × 10-6(12)铁铬铝合金1.4 × 10-6(13) 铝镍铁合金1.6 × 10-6可以看出金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。
锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductors)。
另外一些金属和非金属的电阻率金属温度（0℃）ρ(×10-8Ω m), αo(×10-3)锌20 5.9 4.2铝（软）20 2.75 4.2铝（软）–78 1.64石墨(8～13)×10-6阿露美尔合金20 33 1.2锑0 38.7 5.4铱20 6.5 3.9铟0 8.2 5.1殷钢0 75 2锇20 9.5 4.2镉20 7.4 4.2钾20 6.9 5.1①钙20 4.6 3.3金20 2.4 4.0银20 1.62 4.1铬（软）20 17镍铬合金（克露美尔）— 70—110 .11—.54 钴a 0 6.37 6.58康铜— 50 –.04–1.01锆30 49 4.0黄铜– 5—7 1.4–2水银0 94.08 0.99水银20 95.8锡20 11.4 4.5锶0 30.3 3.5青铜– 13—18 0.5铯20 21 4.8铋20 120 4.5铊20 19 5钨20 5.5 5.3钨1000 35钨3000 123钨–78 3.2钽20 15 3.5金属温度（0℃）ρ αo , 100杜拉铝（软）— 3.4铁（纯）20 9.8 6.6铁（纯）–78 4.9铁（钢）— 10—20 1.5—5铁（铸）— 57—114铜（软）20 1.72 4.3铜（软）100 2.28铜（软）–78 1.03铜（软）–183 0.30钍20 18 2.4钠20 4.6 5.5①铅20 21 4.2镍铬合金（不含铁）20 109 .10镍铬合金（含铁）20 95—104 .3—.5 镍铬林合金— 27—45 .2—.34镍（软）20 7.24 6.7镍（软）–78 3.9铂20 10.6 3.9铂1000 43铂–78 6.7铂铑合金② 20 22 1.4钯20 10.8 3.7砷20 35 3.9镍铜锌电阻线— 34—41 .25—.32铍（软）20 6.4镁20 4.5 4.0锰铜20 42—48 –03—+.02钼20 5.6 4.4洋银— 17—41 .4—.38锂20 9.4 4.6磷青铜— 2—6铷20 12.5 5.5铑20 5.1 4.4如有侵权请联系告知删除，感谢你们的配合！。

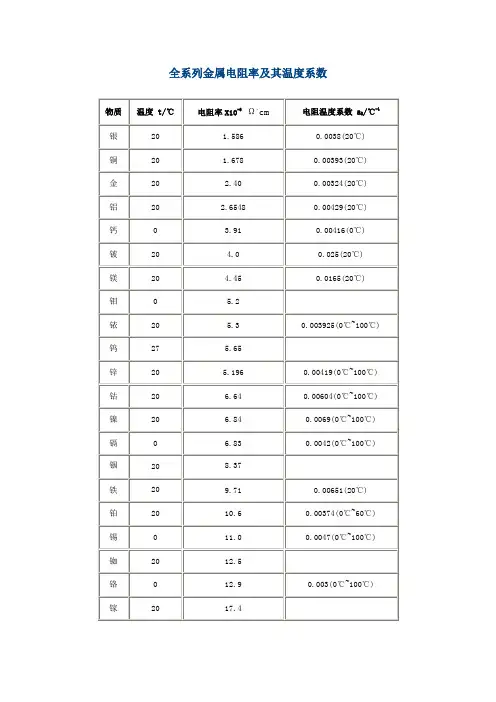

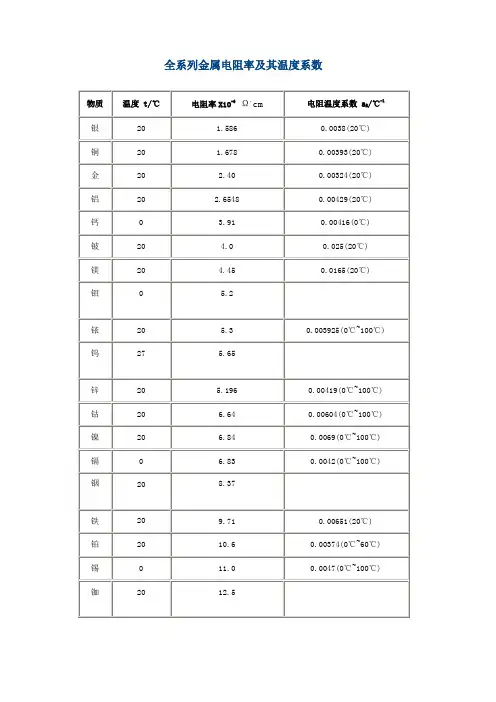

全系列金属电阻率及其温度系数常用金属导体在20℃时的电阻率材料电阻率(Ω m)(1)银 1.65 ×10-8(2)铜 1.75 ×10-8(3)铝 2.83 ×10-8(4)钨 5.48 ×10-8(5)铁9.78 ×10-8(6)铂 2.22 ×10-7(7)锰铜 4.4 ×10-7(8)汞9.6 × 10-7(9)康铜 5.0 ×10-7(10)镍铬合金 1.0 × 10-6(11)铁铬铝合金1.4 ×10-6(12) 铝镍铁合金1.6 × 10-6(13)石墨(8～13)×10-6金属温度（0℃）ρ αo , 100锌20 ×10-3 ×10-35.9 4.2铝（软）20 2.75 4.2铝（软）–78 1.64阿露美尔合金20 33 1.2锑0 38.7 5.4铱20 6.5 3.9铟0 8.2 5.1殷钢0 75 2锇20 9.5 4.2镉20 7.4 4.2钾20 6.9 5.1①钙20 4.6 3.3金20 2.4 4.0银20 1.62 4.1铬（软）20 17镍铬合金（克露美尔）—70—110 .11—.54 钴a 0 6.37 6.58康铜—50 –.04–1.01锆30 49 4.0黄铜–5—7 1.4–2水银0 94.08 0.99水银20 95.8锡20 11.4 4.5锶0 30.3 3.5青铜–13—18 0.5铯20 21 4.8铋20 120 4.5铊20 19 5钨20 5.5 5.3钨1000 35钨3000 123钨–78 3.2钽20 15 3.5金属温度（0℃）ρ αo , 100杜拉铝（软）— 3.4铁（纯）20 9.8 6.6铁（纯）–78 4.9铁（钢）—10—20 1.5—5铁（铸）—57—114铜（软）20 1.72 4.3铜（软）100 2.28铜（软）–78 1.03铜（软）–183 0.30钍20 18 2.4钠20 4.6 5.5①铅20 21 4.2镍铬合金（不含铁）20 109 .10镍铬合金（含铁）20 95—104 .3—.5镍铬林合金—27—45 .2—.34镍（软）20 7.24 6.7镍（软）–78 3.9铂20 10.6 3.9铂1000 43铂–78 6.7铂铑合金②20 22 1.4钯20 10.8 3.7砷20 35 3.9镍铜锌电阻线—34—41 .25—.32铍（软）20 6.4镁20 4.5 4.0锰铜20 42—48 –03—+.02钼20 5.6 4.4洋银—17—41 .4—.38锂20 9.4 4.6磷青铜—2—6铷20 12.5 5.5铑20 5.1 4.4①0℃和融点间的平均温度系数②铂90％，铑10％*若电阻率单位用欧姆厘米（Ωcm ）表示，表中数值应扩大100倍。
全系列金属电阻率及其温度系数常用金属导体在20℃时的电阻率材料电阻率(Ω m)(1)银 1.65 ×10-8(2)铜 1.75 ×10-8(3)铝 2.83 ×10-8(4)钨 5.48 ×10-8(5)铁9.78 ×10-8(6)铂 2.22 ×10-7(7)锰铜 4.4 ×10-7(8)汞9.6 × 10-7(9)康铜 5.0 ×10-7(10)镍铬合金 1.0 × 10-6(11)铁铬铝合金1.4 ×10-6(12) 铝镍铁合金1.6 × 10-6(13)石墨(8～13)×10-6金属温度（0℃）ρ αo , 100锌20 ×10-3 ×10-35.9 4.2铝（软）20 2.75 4.2铝（软）–78 1.64阿露美尔合金20 33 1.2锑0 38.7 5.4铱20 6.5 3.9铟0 8.2 5.1殷钢0 75 2锇20 9.5 4.2镉20 7.4 4.2钾20 6.9 5.1①钙20 4.6 3.3金20 2.4 4.0银20 1.62 4.1铬（软）20 17镍铬合金（克露美尔）—70—110 .11—.54 钴a 0 6.37 6.58康铜—50 –.04–1.01锆30 49 4.0黄铜–5—7 1.4–2水银0 94.08 0.99水银20 95.8锡20 11.4 4.5锶0 30.3 3.5青铜–13—18 0.5铯20 21 4.8铋20 120 4.5铊20 19 5钨20 5.5 5.3钨1000 35钨3000 123钨–78 3.2钽20 15 3.5金属温度（0℃）ρ αo , 100杜拉铝（软）— 3.4铁（纯）20 9.8 6.6铁（纯）–78 4.9铁（钢）—10—20 1.5—5铁（铸）—57—114铜（软）20 1.72 4.3铜（软）100 2.28铜（软）–78 1.03铜（软）–183 0.30钍20 18 2.4钠20 4.6 5.5①铅20 21 4.2镍铬合金（不含铁）20 109 .10镍铬合金（含铁）20 95—104 .3—.5镍铬林合金—27—45 .2—.34镍（软）20 7.24 6.7镍（软）–78 3.9铂20 10.6 3.9铂1000 43铂–78 6.7铂铑合金②20 22 1.4钯20 10.8 3.7砷20 35 3.9镍铜锌电阻线—34—41 .25—.32铍（软）20 6.4镁20 4.5 4.0锰铜20 42—48 –03—+.02钼20 5.6 4.4洋银—17—41 .4—.38锂20 9.4 4.6磷青铜—2—6铷20 12.5 5.5铑20 5.1 4.4①0℃和融点间的平均温度系数②铂90％，铑10％*若电阻率单位用欧姆厘米（Ωcm ）表示，表中数值应扩大100倍。
全系列金属电阻率及其温度系数常用金属导体在20℃时的电阻率材料电阻率(Ω m)(1)银 1.65 ×10-8(2)铜 1.75 ×10-8(3)铝 2.83 ×10-8(4)钨 5.48 ×10-8(5)铁9.78 ×10-8(6)铂 2.22 ×10-7(7) 4.4 ×10-7(8)汞9.6 × 10-7(9) 5.0 ×10-7(10)镍铬合金 1.0 × 10-6(11)铁铬铝合金1.4 ×10-6(12) 铝镍铁合金1.6 × 10-6(13)石墨(8～13)×10-6金属温度（0℃）ρ αo , 100锌20 ×10-3 ×10-35.9 4.2铝（软）20 2.75 4.2铝（软）–78 1.64阿露美尔合金20 33 1.2锑0 38.7 5.4铱20 6.5 3.9铟0 8.2 5.1殷钢0 75 2锇20 9.5 4.2镉20 7.4 4.2钾20 6.9 5.1①钙20 4.6 3.3金20 2.4 4.0银20 1.62 4.1铬（软）20 17镍铬合金（克露美尔）—70—110 .11—.54 钴a 0 6.37 6.58康铜—50 –.04–1.01锆30 49 4.0黄铜–5—7 1.4–2水银0 94.08 0.99水银20 95.8锡20 11.4 4.5锶0 30.3 3.5青铜–13—18 0.5铯20 21 4.8铋20 120 4.5铊20 19 5钨20 5.5 5.3钨1000 35钨3000 123钨–78 3.2钽20 15 3.5金属温度（0℃）ρ αo , 100杜拉铝（软）— 3.4铁（纯）20 9.8 6.6铁（纯）–78 4.9铁（钢）—10—20 1.5—5铁（铸）—57—114铜（软）20 1.72 4.3铜（软）100 2.28铜（软）–78 1.03铜（软）–183 0.30钍20 18 2.4钠20 4.6 5.5①铅20 21 4.2镍铬合金（不含铁）20 109 .10镍铬合金（含铁）20 95—104 .3—.5镍铬林合金—27—45 .2—.34镍（软）20 7.24 6.7镍（软）–78 3.9铂20 10.6 3.9铂1000 43铂–78 6.7铂铑合金②20 22 1.4钯20 10.8 3.7砷20 35 3.9镍铜锌电阻线—34—41 .25—.32铍（软）20 6.4镁20 4.5 4.0锰铜20 42—48 –03—+.02钼20 5.6 4.4洋银—17—41 .4—.38锂20 9.4 4.6磷青铜—2—6铷20 12.5 5.5铑20 5.1 4.4①0℃和融点间的平均温度系数②铂90％，铑10％*若电阻率单位用欧姆厘米（Ωcm ）表示，表中数值应扩大100倍。
金属电阻率及其温度系数Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】全系列金属电阻率及其温度系数常用金属导体在20℃时的电阻率材料电阻率(Ω m)(1)银× 10-8(2)铜× 10-8(3)铝× 10-8(4)钨× 10-8(5)铁× 10-8(6)铂× 10-7(7) × 10-7(8)汞× 10-7(9) × 10-7(10)镍铬合金× 10-6(11)铁铬铝合金× 10-6(12) 铝镍铁合金× 10-6(13)石墨(8～13)×10-6金属温度（0℃）ρ αo , 100锌20 ×10-3 ×10-3铝（软） 20铝（软）–78阿露美尔合金 20 33锑 0铱 20铟 0殷钢 0 75 2锇 20镉 20钾 20 ①钙 20金 20银 20铬（软） 20 17镍铬合金（克露美尔）— 70—110 .11—.54 钴a 0康铜— 50 –.04–黄铜– 5—7 –2水银 0水银 20锡 20锶 0青铜– 13—18铯 20 21铋 20 120铊 20 19 5钨 20钨 1000 35钨 3000 123钨–78钽 20 15金属温度（0℃）ρ αo , 100杜拉铝（软）—铁（纯） 20铁（纯）–78铁（钢）— 10—20 —5铁（铸）— 57—114铜（软） 20铜（软） 100铜（软）–78铜（软）–183钍 20 18钠 20 ①铅 20 21镍铬合金（不含铁） 20 109 .10镍铬合金（含铁） 20 95—104 .3—.5 镍铬林合金— 27—45 .2—.34镍（软） 20镍（软）–78铂 20铂 1000 43铂–78铂铑合金② 20 22钯 20砷 20 35镍铜锌电阻线— 34—41 .25—.32铍（软） 20镁 20锰铜 20 42—48 –03—+.02钼 20洋银— 17—41 .4—.38磷青铜— 2—6铷 20铑 20①0℃和融点间的平均温度系数②铂90％，铑10％*若电阻率单位用欧姆厘米（Ωcm ）表示，表中数值应扩大100倍。

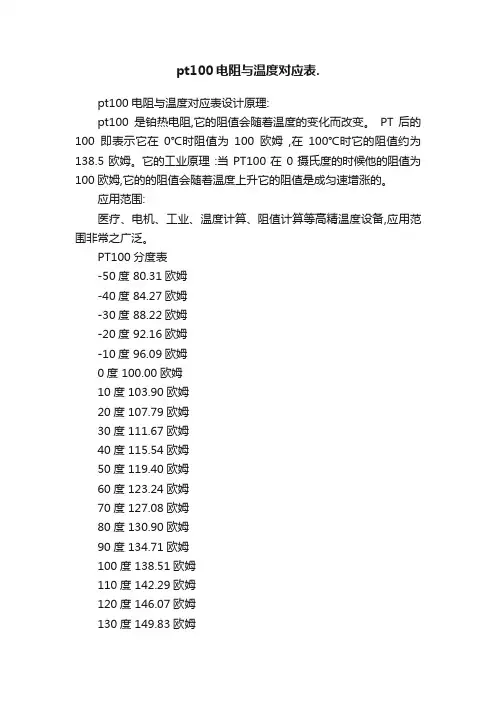

pt100电阻与温度对应表.pt100电阻与温度对应表设计原理:pt100是铂热电阻,它的阻值会随着温度的变化而改变。
PT 后的100即表示它在0℃时阻值为100欧姆,在100℃时它的阻值约为138.5欧姆。
它的工业原理:当PT100在0摄氏度的时候他的阻值为100欧姆,它的的阻值会随着温度上升它的阻值是成匀速增涨的。
应用范围:医疗、电机、工业、温度计算、阻值计算等高精温度设备,应用范围非常之广泛。
PT100分度表-50度 80.31欧姆-40度 84.27欧姆-30度 88.22欧姆-20度 92.16欧姆-10度 96.09欧姆0度 100.00欧姆10度 103.90欧姆20度 107.79欧姆30度 111.67欧姆40度 115.54欧姆50度 119.40欧姆60度 123.24欧姆70度 127.08欧姆80度 130.90欧姆90度 134.71欧姆100度 138.51欧姆110度 142.29欧姆120度 146.07欧姆130度 149.83欧姆140度 153.58欧姆150度 157.33欧姆160度 161.05欧姆170度 164.77欧姆180度 168.48欧姆190度 172.17欧姆200度 175.86欧姆组成的部分常见的pt1oo 感温元件有陶瓷元件,玻璃元件,云母元件,它们是由铂丝分别绕在陶瓷骨架, 玻璃骨架,云母骨架上再经过复杂的工艺加工而成薄膜铂电阻薄膜铂电阻:用真空沉积的薄膜技术把铂溅射在陶瓷基片上, 膜厚在2微米以内 , 用玻璃烧结料把 Ni (或 Pd 引线固定,经激光调阻制成薄膜元件。

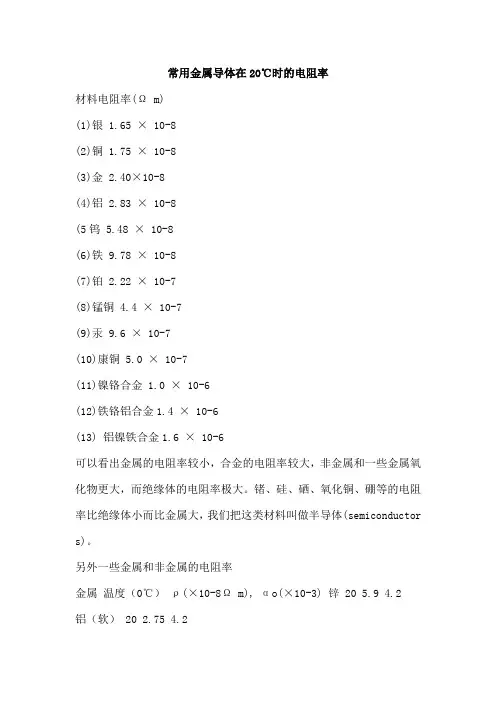

常用金属导体在20℃时的电阻率材料电阻率(Ω m)(1)银1.65 × 10-8(2)铜1.75 × 10-8(3)金2.40×10-8(4)铝2.83 × 10-8(5钨5.48 × 10-8(6)铁9.78 × 10-8(7)铂2.22 × 10-7(8)锰铜4.4 × 10-7(9)汞9.6 × 10-7(10)康铜5.0 × 10-7(11)镍铬合金1.0 × 10-6(12)铁铬铝合金1.4 × 10-6(13) 铝镍铁合金1.6 × 10-6可以看出金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。
锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductor s)。
另外一些金属和非金属的电阻率金属温度（0℃）ρ(×10-8Ω m), αo(×10-3) 锌 20 5.9 4.2铝（软） 20 2.75 4.2铝（软）–78 1.64石墨(8～13)×10-6阿露美尔合金 20 33 1.2锑 0 38.7 5.4铱 20 6.5 3.9铟 0 8.2 5.1殷钢 0 75 2锇 20 9.5 4.2镉 20 7.4 4.2钾20 6.9 5.1①钙 20 4.6 3.3金 20 2.4 4.0银 20 1.62 4.1铬（软） 20 17镍铬合金（克露美尔）— 70—110 .11—.54 钴a 0 6.37 6.58 康铜— 50 –.04–1.01锆 30 49 4.0黄铜– 5—7 1.4–2水银 0 94.08 0.99水银 20 95.8锡 20 11.4 4.5锶 0 30.3 3.5青铜– 13—18 0.5铯 20 21 4.8铋 20 120 4.5铊 20 19 5钨 20 5.5 5.3钨 1000 35钨 3000 123钨–78 3.2钽 20 15 3.5金属温度（0℃）ρ αo , 100杜拉铝（软）— 3.4铁（纯） 20 9.8 6.6铁（纯）–78 4.9铁（钢）— 10—20 1.5—5 铁（铸）— 57—114 铜（软） 20 1.72 4.3铜（软） 100 2.28铜（软）–78 1.03铜（软）–183 0.30钍 20 18 2.4钠20 4.6 5.5①铅 20 21 4.2镍铬合金（不含铁） 20 109 .10镍铬合金（含铁） 20 95—104 .3—.5 镍铬林合金— 27—45 .2—.3 4 镍（软） 20 7.24 6.7镍（软）–78 3.9铂 20 10.6 3.9铂 1000 43铂–78 6.7铂铑合金② 20 22 1.4钯 20 10.8 3.7砷 20 35 3.9镍铜锌电阻线— 34—41 .25—.32 铍（软） 20 6.4镁 20 4.5 4.0锰铜 20 42—48 –03—+.02 钼 20 5.6 4.4洋银— 17—41 .4—.38锂 20 9.4 4.6磷青铜— 2—6铷 20 12.5 5.5铑 20 5.1 4.4。
