大型火力发电厂汽轮机知识资料培训(一)在现代社会，几乎所有领域都使用了电力，而大型火力发电厂则是国家电力供应的主要来源之一。
而其中关键的部件——汽轮机，也是电力发电的基本装置之一。
但是对于很多人来说，对于汽轮机知识的了解是比较少的，故而需要进行知识资料培训。
1. 汽轮机的基本原理汽轮机是通过流体能的转化来产生动力的主要设备之一。
它具有很多的特点，其中最主要的就是它可以利用冷凝水进行再循环，从而大大提高汽轮机的效率。
同时汽轮机在输出动力时会经历不同的温度、压力和流速所导致的变化，所以在设计时需要考虑到以上因素的影响，才能使得汽轮机具有更高的效率和更长的寿命。
2. 汽轮机的结构与工作原理大型火力发电厂的汽轮机可以分为低压汽轮机、中压汽轮机和高压汽轮机，因为它们各自需要运作在不同的工作条件下，才能更好地发挥其功效。
其中，高压汽轮机是汽轮机中最重要的部分，因为它的出口压力可以达到600多磅，是整个系统最重要的代表。
3. 汽轮机的运行方式一般来说，汽轮机的运行方式可以分为三种：并流式汽轮机、倒流式汽轮机和混流式汽轮机。
并流式汽轮机是利用燃气高速流过每一个叶子，从而产生动力的一种方式。
倒流式汽轮机则利用叶轮的转动产生一个旋转的压力区域，从而产生动能。
而混流式汽轮机则和以上两种不同，它会以不同的形态产生旋转和推力，产生一个旋转动能。
4. 实用运行案例对于大型火力发电厂来说，汽轮机是最重要的组成部分之一，它对于电力的输出效率、运行稳定以及发电机的寿命都有着重要的影响，因此培训中需要进行一些实用的运行案例来直观地演示汽轮机在实际应用中的准确性和重要性。
例如，可以演示在不同工况下，汽轮机对于输出电力的贡献以及维护工作的具体措施。
总之，在大型火力发电厂的汽轮机知识资料培训中，需要系统地介绍汽轮机的基本原理、结构和工作原理，并将其与实际生产的需求相结合，并且实际演示汽轮机的运行方法和运行案例，确保培训的可操作性和实用性。
国产350MW汽轮发电机组汽轮机安装施工工艺卡一、汽轮发电机组根底检查1、施工技术要点：〔1〕设中心线架，分别对汽轮发电机机组纵向中心线，前轴承箱、低压缸、发电机、励磁机横向中心线进行校验，要求根底的外形尺寸及标高应与图纸相符。
根底的纵向中心线对凝汽器或发电机的横向中心线的垂直误差应不大于2mm/m，总的偏差小于5mm。
〔2〕查根底混凝土外表,应平整、无裂纹、麻面和蜂窝等情况，根底标高和安装孔洞尺寸符合设计要求。
〔3〕测量地脚螺栓孔或预埋地脚螺栓位置尺寸、垂直度偏差符合设计要求。
机组相关的预埋件的平面位置及标高应与图纸相符。
〔4〕查锚固板位置尺寸及垂直度符合设计要求，要求土建专业将根底进行凿毛处理，为以后机组二次灌浆做好准备。
2、质量监督要点：➢沉降观察标记的埋设与测量。
对根底沉降观察标记的埋设，要求必须在根底验收结束时就开始。
测量工作从标记埋设完成至汽机并网，每月测量一次。
对根底应进行长期的沉降观测进行四次观测：根底养护期满后〔此次测定值可做原始数据〕汽轮机全部汽缸就位和发电机定子就位前、后；汽轮机和发电机二次灌浆前；整套试运后。
二、台板、垫铁及地脚螺栓的安装1、施工技术要点：〔1〕进行台板和轴承座接触检查、处理，接触面均匀，到达标准要求。
在垫铁和台板就位前应对汽轮机根底进行检查，需二次灌浆的混凝土外表应凿出新的毛面根底上的油污必须清理干净。
重点检查根底尺寸应满足垫铁及台板的安装要求；〔2〕混凝土垫块的制作1〕材料选用砂子一选用标准砂或石英砂，粒度直径为1.5～2.0mm：水泥一525号硅酸盐水泥；水一洁净的饮用水；2〕混合配比要求体积比：砂子：水泥：水－4： 4： 13〕按混合比混合后进行搅拌，用目测看混凝土砂浆湿润松散，用手抓一把，指缝不出水为合格。
4〕在制作混凝上垫块前应对根底进行养护，根底外表湿润24小时以上；5〕在垫块安装位置用专门制作的模盒，灌入配制好的砂浆和放入垫板，用专用工具夯实。

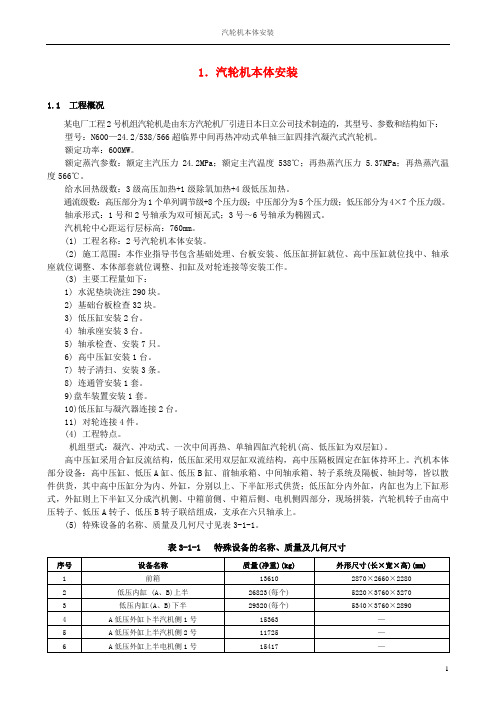

1．汽轮机本体安装1.1 工程概况某电厂工程2号机组汽轮机是由东方汽轮机厂引进日本日立公司技术制造的，其型号、参数和结构如下：型号：N600—24.2/538/566超临界中间再热冲动式单轴三缸四排汽凝汽式汽轮机。
额定功率：600MW。
额定蒸汽参数：额定主汽压力24.2MPa；额定主汽温度538℃；再热蒸汽压力 5.37MPa；再热蒸汽温度566℃。
给水回热级数：3级高压加热+1级除氧加热+4级低压加热。
通流级数：高压部分为1个单列调节级+8个压力级；中压部分为5个压力级；低压部分为4³7个压力级。
轴承形式：1号和2号轴承为双可倾瓦式；3号～6号轴承为椭圆式。
汽机轮中心距运行层标高：760mm。
(1) 工程名称：2号汽轮机本体安装。
(2) 施工范围：本作业指导书包含基础处理、台板安装、低压缸拼缸就位、高中压缸就位找中、轴承座就位调整、本体部套就位调整、扣缸及对轮连接等安装工作。
(3) 主要工程量如下：1) 水泥垫块浇注290块。
2) 基础台板检查32块。
3) 低压缸安装2台。
4) 轴承座安装3台。
5) 轴承检查、安装7只。
6) 高中压缸安装1台。
7) 转子清扫、安装3条。
8) 连通管安装1套。
9)盘车装置安装1套。
10)低压缸与凝汽器连接2台。
11) 对轮连接4件。
(4) 工程特点。
机组型式：凝汽、冲动式、一次中间再热、单轴四缸汽轮机(高、低压缸为双层缸)。
高中压缸采用合缸反流结构，低压缸采用双层缸双流结构，高中压隔板固定在缸体持环上。
汽机本体部分设备：高中压缸、低压A缸、低压B缸、前轴承箱、中间轴承箱、转子系统及隔板、轴封等，皆以散件供货，其中高中压缸分为内、外缸，分别以上、下半缸形式供货；低压缸分内外缸，内缸也为上下缸形式，外缸则上下半缸又分成汽机侧、中箱前侧、中箱后侧、电机侧四部分，现场拼装，汽轮机转子由高中压转子、低压A转子、低压B转子联结组成，支承在六只轴承上。
(5) 特殊设备的名称、质量及几何尺寸见表3-1-1。
汽轮机培训教学大纲总则：培训原则上以现场培训为主，理论讲课为副，教材选用：地方电厂岗位运行培训教材，《汽轮机运行》（辽宁电力中心第二版）。
要求职工边工作边学习，先组织学习人员集中学习电力生产工作安全规程和运行管理制度、两票三制等；后组织本专业基础知识及操作规程，重点是熟悉一厂本专业设备、系统及操作。
目标：通过本计划的认真实施，要求都要能独立进行各项生产工作，达到正式上岗。
（不包括少数在工作学习中表现不好及在历次考试中被淘汰者）。
一、培训原则及方法：培训的具体方法和要求：1、第一阶段集中授课（一个月）：在课堂内统一进行授课，授课重点按第二部分要求范围具体内容执行（约120课时，每课时45分钟），主要分为理论基础课程及汽轮机专业课程；授课结束后进行理论学习考试，考试合格后进入现场实习，授课学习结束后的考试，由各授课老师出题考核，试卷交给总工室汽轮机专业组批改、评定成绩，然后由专业组组长交公司人力资源培训部审查、评估和备案。
2、第二阶段现场实习（七个月）：实习分为三个阶段进行，具体内容按第三部分进行（1）实习一阶段，汽机专业基础知识和现场工作基础技能熟悉及训练（2个月）：本阶段实习间主要由汽轮机专业主值负责，根据实际情况每月每人进行考问讲解10次，考问解答情况要记录在《学习记录簿》上；每月每人完成思考题至少15题，并要求有书面解答；一阶段实习结束后由人力资源培训部出题考试，测试卷交由总工室专业组批改，评定成绩，后交人力资源培训部审查、评估和备案。
（2）实习二阶段，汽机专业知识及工作实际操作技能训练（3个月）：本阶段实习间主要由全能主值负责，每月每人进行操作演练10次，现场考问讲解6次，思考题至少10题，考问解答及演练情况要记录在《学习记录簿》上，思考题有书面解答；具体演练题、操作题和思考题由专业主值出题，全能主值或值长监督；二阶段实习结束后由人力资源培训部出题考试，测试卷交由总工室专业组批改，评定成绩，后交人力资源培训部审查、评估和备案。

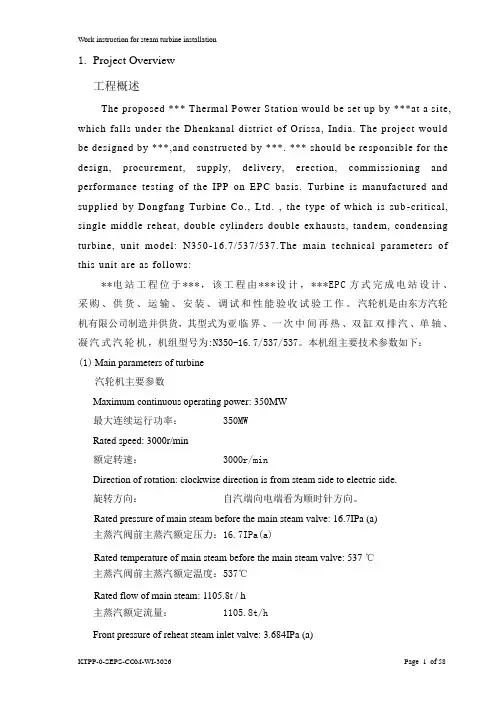

1.Project Overview工程概述The proposed *** Thermal Power Station would be set up by ***at a site, which falls under the Dhenkanal district of Orissa, India. The project would be designed by ***,and constructed by ***. *** should be responsible for the design, procurement, supply, delivery, erection, commissioning and performance testing of the IPP on EPC basis.Turbine is manufactured and supplied by Dongfang Turbine Co., Ltd. , the type of which is sub-critical, single middle reheat, double cylinders double ex hausts, tandem, condensing turbine, unit model: N350-16.7/537/537.The main technical parameters of this unit are as follows:**电站工程位于***，该工程由***设计，***EPC方式完成电站设计、采购、供货、运输、安装、调试和性能验收试验工作。
汽轮机是由东方汽轮机有限公司制造并供货，其型式为亚临界、一次中间再热、双缸双排汽、单轴、凝汽式汽轮机，机组型号为:N350-16.7/537/537。
本机组主要技术参数如下：(1)Main parameters of turbine汽轮机主要参数Maximum continuous operating power: 350MW最大连续运行功率： 350MWRated speed: 3000r/min额定转速： 3000r/minDirection of rotation: clockwise direction is from steam side to electric side.旋转方向：自汽端向电端看为顺时针方向。
东方300MW供热汽轮机本体安装施工工法东方300MW供热汽轮机本体安装施工工法一、前言东方300MW供热汽轮机本体安装施工工法介绍了一种用于安装300MW供热汽轮机本体的施工方法。
本文以简洁明了的语言，全方位地介绍了该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，旨在为实际工程提供参考。
二、工法特点1. 高效节能：该工法采用先进的施工方法和技术措施，能够提高施工效率，降低能耗，并且具有较高的安全性和可靠性。
2. 适用范围广：该工法可以适用于不同型号和规模的供热汽轮机本体安装工程。
3. 灵活可调整：该工法具有灵活性，在满足基本要求的前提下，能够根据实际情况进行调整和优化。
三、适应范围该工法适用于300MW供热汽轮机本体安装工程，包括设备基础的施工、本体部件的安装、设备调试等工作。
四、工艺原理通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，可以让读者了解该工法的理论依据和实际应用。
采用预紧技术进行连轴传动的装配，利用计算机辅助设计和监控系统进行施工过程的实时监控和优化，以确保施工质量。
五、施工工艺该工法将施工过程分为设备基础施工、本体部件安装和设备调试三个阶段，对每个阶段的施工细节进行了详细描述，包括施工顺序、施工步骤、施工工具和设备的使用等。
六、劳动组织根据施工过程的特点和要求，合理组织施工人员，划分各岗位职责，并提出了相应的管理措施，以确保施工工作的顺利进行。
七、机具设备对该工法所需的机具设备进行了详细介绍，包括大型起重机、螺旋千斤顶、液压扳手等，介绍了这些机具设备的特点、性能和使用方法。
八、质量控制为了确保施工过程中的质量达到设计要求，本文详细介绍了施工质量控制的方法和措施，包括质量检查、验收标准、试验方法等。
九、安全措施在施工中需要注意的安全事项进行了介绍，特别是对施工工法的安全要求，包括施工人员的安全教育、现场安全管理、设备保护等。
目录1工程概况及工程量 (1)1.1工程概况 (1)1.2机组安装工程量 (6)2编制依据 (6)3施工条件及准备 (7)3.1施工条件 (7)3.2参加施工人员的资质及要求 (7)3.3工机量具及耗材准备 (7)4作业程序、内容及要求 (11)4.1安装工艺流程图(详见附图) (11)4.2汽轮机本体安装内容、程序及要求 (11)5质量要求及验收 (31)5.1质量验收标准及范围 (31)5.2质量验评要求 (31)5.3质量验评工程措施 (32)6作业环境的考虑和要求 (32)7危险/危害因素及控制措施一览表 (33)8环境因素及控制措施一览表 (34)9 其它技术要求（强制性条文） (35)10 相关的图表和相应的技术文件 (37)1工程概况及工程量1.1工程概况1.1.1机组概况广州华润热电二期2×300MW机组＃2机组汽轮机采用东方汽轮机有限公司生产的CC300/208-16.7/1.5/0.4/537/537型亚临界300MW一次中间再热抽汽凝汽式汽轮机组。
汽轮发电机组总长约28米，汽轮机本体部分总长约21米，运转层标高为12.6米。
本汽轮机为冲动式，单轴，双缸，双排汽结构。
设有高中压缸和一个低压缸。
低压缸由低压外缸、低压内缸、低压静叶持环、低压进汽导流环、第4、5级隔板、低压排汽导流环、低压转子及相关零部件组成；高中压汽缸由高压外缸、高压内缸、高压蒸汽喷嘴、高压进汽平衡环、高压静叶持环、高压排汽导流环、中压内缸、中压进汽平衡环、中压静叶持环、高中压转子及相关零部件组成。
汽轮机组基础采用159块大小不一的水泥垫块支撑的基础底板支撑，机组安装期间，水泥垫块上面的调整垫片用来调整机组安装状态。
1.1.2主机结构特点通流级数 28高压部分级数 1+8中压部分级数 9低压部分级数 2X5汽轮机中心距运行层标高 900mm蒸汽流程：从锅炉过热器出来的主蒸汽经过两根主蒸汽管进入高压主汽调节阀，然后再有四根高压主汽管导入高压缸。
汽轮机安装作业指导书一、引言汽轮机是一种重要的能源转换设备，广泛应用于发电厂、石化厂、钢铁厂等工业领域。
为了确保汽轮机的安装质量和运行稳定性，本指导书旨在提供详细的安装作业指导，以确保安装过程中的安全性、准确性和高效性。
二、安装前准备1. 安装场地准备- 确保安装场地平整、干燥，并具备足够的承重能力。
- 清理场地内的杂物和障碍物，确保安装空间充足。
- 根据汽轮机的尺寸和重量，合理规划起重设备和搬运工具。
2. 安装人员培训- 安装人员应具备相关的技术知识和经验，了解汽轮机的基本原理和安装要求。
- 进行必要的安全培训，掌握安全操作规程和紧急救援措施。
3. 安装材料和工具准备- 根据汽轮机的型号和规格，准备相应的安装材料，如螺栓、垫片、密封胶等。
- 配备必要的安装工具，如扳手、起重机、测量仪器等。
三、安装步骤1. 安装基础- 根据汽轮机的尺寸和重量，制定合理的基础设计方案。
- 在基础上进行标注和测量，确保基础的准确度和平整度。
- 按照设计要求，进行基础的浇筑和固定。
2. 安装主体设备- 根据汽轮机的安装图纸和说明书，确定主体设备的位置和布置。
- 使用起重设备将汽轮机主体设备逐步吊装到预定位置，并进行固定。
- 根据连接要求，安装主体设备的进出口管道和电缆。
3. 安装辅助设备- 根据汽轮机的工艺要求，安装辅助设备，如冷却水系统、润滑油系统等。
- 连接辅助设备与主体设备，确保管道和电缆的正确连接和密封。
4. 安装控制系统- 根据汽轮机的控制系统要求，安装控制柜和仪表。
- 进行控制系统的布线和接线，确保信号传输的准确性和稳定性。
5. 安装附件和配件- 根据汽轮机的附件和配件清单，安装相应的部件，如阀门、传感器等。
- 检查附件和配件的安装质量和连接状态，确保其正常工作。
四、安装验收1. 安装质量检查- 对安装过程中的各个环节进行质量检查，包括基础、设备、管道、电缆等。
- 检查各个部件的安装位置、固定状态和连接质量，确保符合设计要求和标准规范。
2×35万千瓦热电联产项目工程A标段#2机组汽机专业中低压管道安装作业指导书编号：施工方案审批表目录1.编制依据 (4)2.工程概况及主要工程量 (4)3.作业机械、工具、仪表、材料的要求 (4)4.作业准备工作及条件 (5)5.项目作业进度安排 (6)6.作业程序及作业方法 (6)7.作业的质量要求及施工验收标准/规范 (10)8.安全保证措施 (13)9.文明施工要求 (17)10.应急措施 (18)11.安全事故应急响应 (20)12.安全、健康/环境控制措施 (21)13.强制性条文 (23)14.危险源辨识评价表 (24)1、1.编制依据1.2.1《汽机专业施工组织设计》1.2.2中国能源建设集团：《质量手册》、《职业健康安全与环境管理手册》文件。
