继电器耐压测试机使用说明书

HＺRJ-４22热继电器测试仪使用手册武汉市合众电气设备制造有限公司尊敬的顾客感谢您使用本公司的产品。

在您初次使用设备前，请您详细地阅读本使用说明书,将可帮助您熟练地使用我公司设备。

我们的宗旨是不断地改进和完善公司的产品,因此您所使用的设备可能与使用说明书有少许的差别.如果有改动的话,我们会用附页方式告知，敬请谅解!您有不清楚之处,请与公司售后服务部联络，我们定会满足您的要求。

由于试验设备均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全！◆慎重保证本公司生产的产品,在发货之日起三个月内，如产品出现缺陷，实行包换.三年内如产品出现缺陷,实行免费维修。

三年以上如产品出现缺陷,实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用.只有合格的技术人员才可执行维修.-防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当设备连线处联机状态时,请勿随意连接或断开测试导线。

产品接地.本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。

为了防止电击,接地导体必须与地面相连。

在与本产品做联机试验前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。

请勿在无产品盖板时操作.如盖板或面板已卸下，请勿操作本产品.使用适当的保险丝.只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时,请勿操作.如怀疑本产品有损坏,请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

ZＨZ8型耐电压测试仪说明书一、简介耐压测试仪是测量耐电压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指标，并可以作为支流高电压源用来测试元器件和整机性能。

ZＨZ８型耐压测试仪,是按照IFC、ISＯ、BＳ、UＬ、JＩＳ等国际国内的安全标准要求而设计,耐压AＣ从0-5ｋv，漏电流从AC0—20mA。

适应各种家用电器、电源线、电缆线、变压器、接线端子、高压胶木电器、开关、电源插头座、电机、洗碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电饭锅、电视机、电风扇、医疗、化工、电子仪器、仪表、整机等，以及强电系统的安全耐压和漏电流的测试,同时也是科研实验室、技术监督部门不可缺少的耐压测试设备.ZHZ8耐压测试仪是在吸收、消化国际先进耐压测试仪的基础上,结合我国众多用户的实际使用情况加以提高、完善。

ＺＨZ8全数显型耐压测试仪，测试电压、漏电流测试和时间均为数字显示，切断电流可根据不同安全标准和用户不同需求连续任意设定，功能更加丰富实用，并且可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失。

二、技术规格:（1）电压测试范围:AC0—１.5kv／5kv±5%±2个字.（2)漏电流测试范围:AC０.1mＡ—2mA/２0ｍA 二档±5％±2个字。

（３）漏电流报警值预制范围:ＡC0。

1mＡ-2mＡ／20mA 二档。

（４）时间测试范围：１-９０ｓ, ±５％连续设定和手动。

(５）变压器容量：500V A.（6）输出波形：５0Hｚ,正弦波。

(７）工作条件：环境温度0－4０℃。

（８）相对湿度：不大于７５%.（9)大气压力:１0１。

２５KPａ.(1０)体积：320×250×17０.（11）重量:13㎏。

（１２）电源：２２0Ｖ、±１0%５0Ｈz±２Ｈz。

耐电压测试仪操作规程一．使用前准备1.1接通电源，按下电源开关，使其置于“开”的位置。

1.2逆时针旋转“电压调节”旋钮到底，则仪器处于初始状态。

二．功能键说明和设定2.1报警电流设定根据所需报警电流值选择报警电流量5mA程档。

根据所需测试时间值选择定时2秒程档。

2.2输出电压设定选择测试电压330V时，应“弹出”电压选择键，此时330V指示灯亮。

2.3. 输出电压设置。

将一黑色测试端的测试线插入仪器的测试端，再将高压测试棒（红色）一端插入仪器的高压输出端，高压测试棒上外控四芯插头插入外控插孔，按下测试棒上“启动”按钮，此时顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值为330V，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，则试验电压设定完毕。

注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。

如需改变试验电压，则重复上述步骤。

读数方式：由仪器“电压”显示表头直接读取输出电压值。

三．操作步骤使用前应对仪器进行自校,自校方法为：将一黑色测试端的测试线夹住“耐压仪校验盒”一孔；再将高压测试棒（红色）插入“耐压仪校验盒”另一孔；拔掉外控四芯插头即可对产品进行检测。

测量时黑色测试线夹住被测灯具的电源输入端，再将高压测试棒（红色）插入被测产品的接口上。

按下“启动”按钮。

检测时间一到，无报警声即被测产品为合格品；如被测产品在测试时间内“报警”灯亮，蜂鸣器发出报警声即为不合格。

在运行或自校过程中，当发现仪器失效时，应送到计量所检修。

当发现仪器失效时，应追溯到上一批已检产。

在自校过程中，发现仪器失效时，应停止检测，并送到计量所检修。

编制审核批准。

耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。

2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。

3. 准备好待测试的设备或产品，并确保其符合安全操作规范。

二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。

2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。

3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。

三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。

2. 打开测试仪器的电源，按照设定的参数进行测试操作。

3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。

四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。

2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。

3. 将测试结果记录并保存，作为设备安全性评估的依据。

五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。

2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。

3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。

六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。

2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。

3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。

以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。

耐压测试仪的使用方法耐压测试仪概述耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。

将一规定交流或直流高压施加在电器带电部分和非带电部分(一般为外壳)之间以检查电器的绝缘材料所能承受耐压能力的试验。

电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用(过电压值可能会高于额定工作电压值的好几倍)。

在这些电压的作用下，电气绝缘材料的内部结构将发生变化。

当过电压强度达到某一定值时，就会使材料的绝缘击穿，电器将不能正常运行，操作者就可能触电，危及人身安全。

电气安全主要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。

交/直流耐压试验用于检验产品在实际工作状态下的电气安全性能，是检验设备电气安全性能的重要指标之一。

目前市场上所见的耐压测试仪采用GB4706(等同IEC1010)标准，使用较多的是台式结构的单项测试指标测试仪器，不能满足用户需要多指标综合测试的需求;而且目前市场上的耐压测试仪多采用的是传统的测试方法，测试精度不高，采用的技术和主要性能指标与国外先进水平有一定的差距，不能完全满足目前发展的电气安全性能测试工作的需要。

因此研究符合最新国际标准的采用先进技术和具有更好性能指标的耐压测试系统具有重要意义。

[编辑本段]耐压测试仪结构及组成(1)升压部分调压变压器、升压变压器及升压部分电源接通及切断开关组成。

220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。

用户只需调节调压器就可以控制升压变压器的输出电压。

(2)控制部分电流取样，时间电路、报警电路组成。

控制部分当收到启动信号，仪器立即在接通升压部分电源。

当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。

当收到复位或者时间到信号后切断升压回路电源。

(3)显示电路显示器显示升压变压器输出电压值。

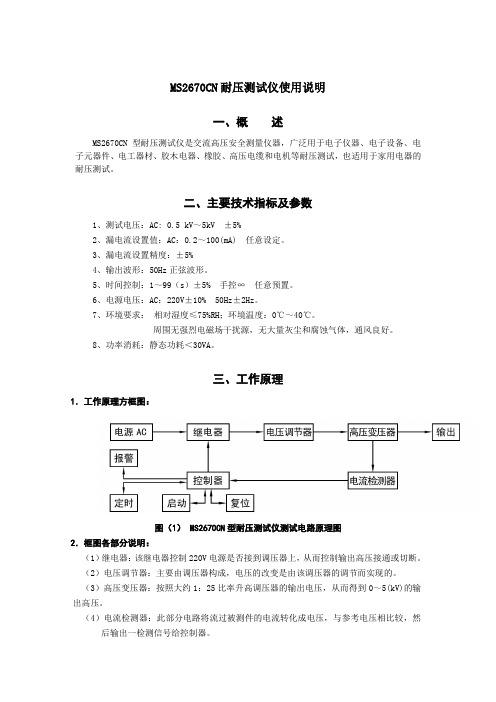

MS2670CN耐压测试仪使用说明一、概述MS2670CN型耐压测试仪是交流高压安全测量仪器，广泛用于电子仪器、电子设备、电子元器件、电工器材、胶木电器、橡胶、高压电缆和电机等耐压测试，也适用于家用电器的耐压测试。

二、主要技术指标及参数1、测试电压：AC: 0.5 kV～5kV ±5%2、漏电流设置值：AC：0.2～100(mA) 任意设定。

3、漏电流设置精度：±5%4、输出波形：50Hz正弦波形。

5、时间控制：1～99（s）±5% 手控∞任意预置。

6、电源电压：AC：220V±10% 50Hz±2Hz。

7、环境要求：相对湿度≤75%RH；环境温度：0℃～40℃。

周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。

8、功率消耗：静态功耗＜30VA。

三、工作原理1．工作原理方框图：图（1） MS2670CN型耐压测试仪测试电路原理图2．框图各部分说明：（1）继电器：该继电器控制220V电源是否接到调压器上，从而控制输出高压接通或切断。

（2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。

（3）高压变压器：按照大约1：25比率升高调压器的输出电压，从而得到0～5(kV)的输出高压。

（4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。

（5）控制器：根据来自电流检测器及启动、复位钮的信号，控制继电器是否接通及报警电路是否报警。

（6）报警：由驱动块推动蜂鸣器及超漏灯发出声光报警。

四、仪器面板结构及说明1．MS2670CN型耐压测试仪面板结构见图（2）和图（3）所示：2．各部分说明：（1）电源开关：在打开此开关前，一定要阅读“使用注意事项”一节。

（2）“外控”：用于远程控制仪器启动和复位。

（3）“TEST”：启动按钮，当仪器不处于“超漏”状态时，按此钮后，“测试”灯即点亮，调节“电压调节”旋钮至电压表指示为所需电压。

继电器综合测试台操作规程
一、技术性能
1、电源电压：单相交流电50Hz±2Hz，AC220±10%，最大功率<1K W
2、直流电压值±0.5%±2d，交流电压值：±0.5%±2d
3、绝缘电阻值：±3%±3d
二、设备交接使用
1、填写设备运行情况
三、操作步骤
1、拆开继电器罩进行清洗擦干。

2、用橡皮刷子擦拭继电器接点。

3、用酒精擦拭衔铁。

4、用摇表校正接点电阻。

5、测试齐度、接点压力。

6、用电脑测试电气特性、线圈电阻、时间特性。

7、关闭各部电源，将被测继电器移出工作台。

8、用螺丝刀上好继电器罩，贴上测试标签，注明测试时间。

9、测试完成后，将测试结果录入数据库。

四、紧急情况处理
在操作过程中，如发生测试设备漏电，要立即切断设备电源，然后对设备进行检修。

五、校准
测试台每年应进行一次校准工作。

六、注意事项：
1、操作前，操作人员应穿戴好劳保用品。

2、测试前要检查测试台是否接地，工作是否正常，使用的工具要保证安全可靠。

3、继电器放到测试台上，要保证继电器在测试时不会滑动。

4、继电器微机操作时，为保证系统安全，要由系统管理人员专人操作和维护，其他人员不得操作该系统。

5、测试结束后，应切断电源，将继电器从测试台上取下，清理好所使用的工具，并清扫测试台。

七、设备运行中故障的查询和排除
操作过程中，如发生故障，电源故障找电工维修，测试台故障，则联系厂家维修人员维修，操作人员不得私修乱拆。

耐压测试仪操作规程
1 目的
为了保证测试仪器的正常使用和使用者的安全，以及被测试产品是否符合规定的要求，特制订本操作规范。

2 范围
本公司使用的耐压测试仪.
3 使用方法：
1．插好220V，50Hz电源，将高压输出线和输出低端线分别与仪器的高、低两输出端接好，并将两输出线端头悬空放好；
2．根据实验要求设置击穿电流：打开“电源开关”→调节击穿电流按钮，使电流显示值为试验所需报警值，设定完毕；
3．根据试验要求设定试验时间：按下“定时/连续”开关到“定时”档，拨动拨码上的数字，调节试验所需时间值；设置完毕，释放“定时/连续”开关到“连续”档；
4．根据试验要求设置试验电压：先将调压器旋钮逆时针旋到零位，按下“启动”按钮，“高压”指示灯亮，顺时针旋转调压器旋钮，直至高压显示仪表指示到所需电压；
5．按下“复位”按钮，切断试验电源，然后将高压输出试验夹高端接于试品的带电部分，输出低端试验夹接于试品的绝缘部分。

6．试验完毕后，切断电源，整理仪器。

4 注意事项：
1. 本岗位作业人员须熟悉该设备各项性能及操作要求，非本岗位人员严禁操作，操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险。

2. 仪器必须可靠接地，在连接被测机器时，必须保证高压输出“0”及在“复位”状态
3. 测试时，仪器接地端与被测体要可靠相接，严禁开路；
4. 切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；
5. 尽可能避免高压输出端与地线短路，以防发生意外；
6. 测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；
7. 仪器避免阳光直射，不要在高温潮湿多尘的环境中使用或存放.。

操作说明：首先在操作前应注意开关是否在“关”的位置，确定后方可开始以下操作.1.安装将测试红色电极连接高压输出接点(正)，绿色电极连接高压输出接点(负)将试样连接红﹑绿色电极鳄鱼夹上.（施高压样品接红线）1.开始测试2.1将总电源开关往上扳(ON)，即输入电压表指示本机输入电压.2.2依试验规定设定电流显示表之电流值，(如负载1A时，可调整电流设定钮至1.2A)2.3选择启动条件(任意启动/零点启动/计时及零点启动)，若有必要，请依试验规定设定耐电压时间.2.4依启动条件设定电压调整钮，电压之起始位置，否则按下测试启动钮无法启动.2.5依试验规定启动7.5KV或15KV选择钮，此时7.5(15)KV指示灯亮.2.6启动测试启动钮，依试验规定调整电压调整钮(调整钮以顺时针旋转电压亦逐渐增加)至规定的电压值，输出电压表则指示加于试样之电压值.2.7若欲测试耐压超过7.5KV时，则使用15KV.(如现使用7.5KV，而欲再使用15KV时，需先将电压调整钮归回零点，将测试启动钮切断重新启动即可.2.8试验完毕，关闭电源，拔掉电源插头，取下试样放电.结果判定：1.在测试标准规定耐电压值，时间及电流，当测试失败时，记录耐电压值及时间.2.在测试标准规定耐电压值，时间及电流，观察测试破坏程度.注意事项与维护保养：1.输入电压误范围应在±10%以内且保証仪器应正确接地，防止仪器漏电造成伤害.2.若被测物绝缘破损时，输出电流表则上升至设定位置，且自动将高压电切断，并发出警报.3.试验中应远离加压导线.保养：1.随时保持仪器之清洁，每次试验前后应用棉布擦拭仪器，使试件夹保持干净.2.定期于仪器传动部件加注润滑油(选用普通润滑油即可).3.检查各开关，继电器，线路是否烧蚀或是接触不良.4.本试验机属高压测试设备，不正确之使用及操作都可能造成危险之发生，只有经培训且合格之作业人员方得操作本仪器.相關參考標準:1.EIA-364-20D2.UL758及UL444。

三 阶 文 件启动测试键高压输出端共同测试端耐压测试机指导书 版本/次 A\04.2.2 测试参数设定：按【F1】键 (PROGRAM) 进入参数设定画面，如下：4.2.2.1交流耐压测试模式（AC）VOLT:设定耐压测试所需电压.HIGH:设定漏电电流上限值.TIME:设定测试时间，0表示连续测试。

LOW:设定漏电电流下限值，范围为小于漏电电流上限值或OFF.ARC:设定电弧上限，0表示OFF.RAMP:上升至设定电压所需时间，0表示OFF.FALL:从设定之电压值下降到零所需要时间，0表示OFF.4.2.2.2交流耐压测试模式（DC）VOLT:设定耐压测试所需电压.HIGH:设定漏电电流上限值.TIME:设定测试时间，0表示连续测试。

LOW:设定漏电电流下限值，范围为小于漏电电流上限值或OFF.ARC:设定电弧上限，0表示OFF.RAMP:上升至设定电压所需时间，0表示OFF.DWELL: 设定DWELL所需时间，0表示OFF.(在DWELL TIME动作期间，不判断漏电流上限值及下限值，但以不超过设定档位的上限值为限。

)FALL:从设定之电压值下降到零所需要时间，0表示OFF.I-RUS:选择侦测充电电流过低的功能是否开启。

4.2.2.2 绝缘电阻测试模式（IR）VOLT:设定绝缘电阻测试所需电压.LOW:设定绝缘电阻测试下限值.TIME:设定测试时间，0表示连续测试。

耐压测试机指导书 版本/次 A\0HIGH:设定绝缘电阻上限值.RAMP:上升至设定电压所需时间，0表示OFF.DWELL: 设定DWELL所需时间，0表示OFF.(在DWELL TIME动作期间，不判绝缘电阻上限值及下限值。

)FALL:从设定之电压值下降到零所需要时间，0表示OFF.4.2.3 测试参数设定好后，依连接待测物装置正确完成连线，按【START】键启动测试，测试完成后，测试步骤都通过测试且状态栏显示【PASS】,反之测试步骤有没有通过测试状态栏显示【FAIL】。
