耐压测试仪说明书

一﹑面板介紹﹕12 5 8113214 6 10 9 7 15 13 141.電源開關﹕用于接接﹑斷開供電電源2.預置/測試開關﹕用于選擇兩種狀態3.預置調節﹕用于調整漏電流4.漏電流開關﹕用于選擇漏電流檔位5.漏電流表﹕用于顯示漏電流6.啟動﹕用于控動儀器崳出高壓7.電壓調節﹕用于調整輸出電壓大小 8.電壓表﹕用于顯示電壓9.復位﹕用于停止儀器輸出高壓 10.定時開/關﹕用于開啟或關閉定時功能11.定時設置﹕用于調整定時時間。

12.定時﹕用于顯示定時時間13.高壓輸出正極端 14.高壓輸出負極端 15.外控﹕用于遠程控制啟動或停止儀器二﹑操作說明﹕1.接通電源220V﹐按下“電源開關”﹐使其處于“開”位置。

定時(S)﹑漏電流(mA)﹑電壓表(KV)工作。

核准审核制作日期仪器名称耐壓測試儀功能高壓測試文件编号仪器型号CC2670A 厂商南京長創版本A12. 按下“預置/測試”鍵﹐使儀器處于“預置”狀態﹐對漏電流﹑電壓﹑定時進行設置。

2.1漏電流設置根據漏電流大小﹐選擇漏電流2/20檔﹐用“預置調節”旋鈕調整所需漏電流。

同時“漏電流表”也顯示漏電流。

順時針漏電流孌大﹐逆時針變小。

2.2電壓設置按下“啟動”開關﹐“測試”燈亮﹐旋轉“電壓調節”旋鈕﹐使“電壓表”顯示為所需電壓即可。

順時針電壓孌大﹐逆時針變小。

(交流電壓0-5KV可調)2.3定時設置按下“定時開/關”鍵﹐儀器處于“開”狀態。

根據所需測試時間﹐按下“定時調節”拔盤之“﹢”或“﹣”鍵﹐調節所需時間﹐同時“定時表”也顯示調整時間。

(時間范圍﹕0-99S可調)若不需要定時測試﹐按下“定時開/關”鍵即關閉。

3.參數設置完成后﹐按下“預置/測試”鍵﹐儀器處于測試狀態。

4.將測試治具與儀器高壓輸出端連接后即可測試﹐若測試中產品漏電流超出設定值﹐儀器超漏指示燈工作并發出報警聲。

按下“停止鍵”﹐儀器即停止。

5.測試完成后﹐按下“電源開關”﹐使其處于“關”狀態﹐儀器即斷電。

19073耐压测试仪说明书19073耐压测试仪是一种用于测试电气设备或电子产品绝缘性能的仪器。

它通过对设备进行高压电流的施加，来检测设备是否能够在正常工作条件下保持电气绝缘。

本文将详细介绍19073耐压测试仪的使用方法、技术参数以及注意事项。

一、使用方法：1. 连接电源：将耐压测试仪的电源线连接到电源插座上，并确保电源电压与设备要求的电源电压相匹配。

2. 连接被测设备：将被测设备的电源线连接到耐压测试仪的电源输入端，确保连接牢固。

3. 设置参数：根据被测设备的要求，设置耐压测试仪的输出电压和测试时间。

可以通过仪器上的按键或旋钮进行设置。

4. 开始测试：按下仪器上的启动按钮，耐压测试仪开始给被测设备施加高压电流。

5. 监测测试结果：在测试过程中，耐压测试仪会监测被测设备的绝缘电阻和漏电流等参数。

如果测试结果正常，仪器会显示通过提示；如果测试结果异常，仪器会显示失败提示。

二、技术参数：1. 输出电压：19073耐压测试仪的输出电压范围为0-5000V，可以根据被测设备的要求进行调整。

2. 测试时间：耐压测试仪可以设置的测试时间范围为0-999.9s，可以根据被测设备的要求进行调整。

3. 绝缘电阻：耐压测试仪能够监测的绝缘电阻范围为0.01MΩ-9999MΩ，精度为±（3%+5d）。

4. 漏电流：耐压测试仪能够监测的漏电流范围为0.01mA-20mA，精度为±（3%+5d）。

三、注意事项：1. 在使用耐压测试仪进行测试之前，必须确保设备已经断开电源，并且处于安全状态。

2. 在进行测试时，必须按照正确的操作步骤进行，避免操作失误导致人身或设备安全事故。

3. 在测试过程中，应严格按照设备的要求设置输出电压和测试时间，避免对设备造成过高的电压或长时间的电流冲击。

4. 如果测试结果异常，应立即停止测试，并检查设备的接线是否正确或设备本身是否存在故障。

5. 耐压测试仪在使用过程中，应定期进行校准和维护，确保测试结果的准确性和稳定性。

DF2671耐压测试仪使用说明书本系列耐压测试仪是交流安全测试通用仪器。

它能产生0～10KV 50Hz正弦测试电压，逼真地反映市电交流情况下的绝缘安全性能，因此可广泛用于电工测量、胶木电器流水线检测、电视机、VCD、电风扇、收录机、电冰箱、洗衣机等低压电器和各类家用电器的安全测试，其中DF2676AD还能产生0～5KV直流电压，用于测量各种电器的直流耐压；DF2672还带有兆欧表，适用于各类家用电器，仪表、电气、设备的绝缘电阻测试。

本系列仪器技术先进、布局合理、外形美观，符合IEC电子测量委员会电器测量标准，具有高精度、高可靠性、维修方便等特点。

1.技术参数1.2测试电压误差：不大于5%FS1.3输出容量：a.DF2671A DF2672 DF2678A DF2676AD :不小于750VAb.DF2673A DF2673B :不小于300VA1.5漏电流测试误差：(1).DF2671A DF2672 DF2673A DF2673B DF2678A :不大于±5%(2).DF2676AD :不大于±5% ±0.1mA1.6定时时间：(1).DF2671A DF2672 DF2673A DF2676AD DF2678A :5 185 30 45 60秒及手控(2).DF2673B :2 5 15 30 60秒及受控1.7定时误差：不大于±10%1.8测试结果判别当检测的漏电流大于漏电流设置值事，测试电压自动切断，并发出声光告警。

1.9 DF2673绝缘电阻测试部分(1)额定电压：DC250V±10% DC500V±10%(2)测量范围：0～200M 0～500M(3)测量误差：±3%（满弧度长）1.10外型尺寸：L×B×H（mm）a.DF26771A DF2672 DF2678A DF2676AD :320mm×300mm×230mmb.DF2673A DF2673B :300 mm×250 mm×150mm1.11重量：a.DF26771A DF2672 DF2678A DF2676AD :20Kgb.DF2673A DF2673B :10 Kg1.12使用电源a.交流电压：220V±10%b.频率：50Hz±2Hz1.13环境适用性a.环境温度：0～40℃b.相对温度：不大于90%RHc.大气压力：86～104Kpa2.工作原理2.1继电器继电器的作用是接通或切断高压变压器的初级电压，控制高压变压器的电压输出，继电器的释放与吸合由控制器进行控制。

YD9850系列耐压绝缘测试仪！！！被测物不允许接地！！！目录第一章安全规则 (4)1．1一般规定 (4)1．2维护保养 (4)1．3测试环境 (5)1．4操作人员 (5)1．5安全接地 (6)1．6更换保险丝 (6)1．7测试规定 (6)1．8测试异常 (7)1．9安全要点 (7)第二章技术指标 (8)2．1产品概述 (8)2．2产品对照表 (8)2．3技术指标 (8)第三章面板说明 (11)3．1前面板说明 (11)3．2后面板说明 (13)第四章操作说明 (14)4．1开机说明 (14)4．2操作步骤 (14)4．3重要说明 (15)第五章远控接口 (15)5．1远控信号 (15)5．2远控输出 (16)5．3远控输入 (16)5．4注意事项 (16)第六章放电电路 (17)6．1放电容量 (17)6．2注意事项 (17)第七章参数设置 (18)7．1待测模式 (18)7．2设置模式 (19)7．3参数设置 (19)7．4系统设置 (23)7．5出厂信息 (24)第八章校正 (27)8．1进入校正 (27)8．2交流耐压校正 (27)8．3直流耐压校正 (29)8．4绝缘电阻校正 (30)8．5校正完成 (33)8．6注意事项 (33)第九章维护指南 (34)9．1日常维护 (34)9．2故障处理 (34)第十章保修和附件 (35)10．1保修 (35)10．2附件 (35)第一章安全规则说明书内容若有改变，恕不另行通知。

说明书若有不详尽之处，请直接与扬子仪器联系。

测试前应该注意的规定和事项！1．1一般规定·使用测试仪以前，请认真阅读说明书，了解操作规程和相关的安全标志，以保证安全。

·在开启输入电源开关前，请先选择正确的输入电压规格。

危险标志，表示有高压输出，请不要接触。

机箱接地符号。

警告应注意所执行的操作、应用或条件均具有很高的危险性，可能导致人员受伤或死亡。

测试仪所产生的电压电流足以造成人员伤害，为了防止意外伤害或死亡的发生，在移动和使用测试仪时，请务必先观察清楚，然后再进行操作。

目录一、简介 (2)二、技术规格 (2)三、工作方框图 (3)四、面板使用说明 (3)五、操作步骤 (5)六、使用注意事项 (6)七、常见故障排除 (6)LK2674A图片一、简介耐压测试仪是测量耐压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指针，并可以作为高压源用来测试元器件和整机性能。

LK267X系列耐压测试仪产品，是按照IEC、CSA、UL、JIS等国际国内的安全标准要求设计的，耐压输出1kV~50kV，漏电流0~200mA。

适合各种家用电器、电源开关、电线电缆、变压器、接线端子、高压胶木电器、电机、医疗、化工、仪器仪表等，以及强电系统的安全耐压和漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的耐压试验设备。

LK267X系列耐压测试仪产品是在吸收、消化国内外先进耐压测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。

测试电压、漏电流同时显示，功能丰富实用，可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度，确保你的产品安全性能万无一失，在技术性能和质量可靠性上处于国内领先水平。

二、技术规格（LK2674A）1、电压测试范围：AC/DC：0~20kV 电压准确度：5%FS；2、漏电流测试范围：AC/DC：0~2mA、2mA~10mA两档漏电流准确度：5%FS；3、漏电流报警值预置范围：AC/DC：0.3mA~2mA、2mA~10mA两档（连续设定）；4、时间测试范围：1s~99s，连续设定和手动；5、容量：200V A；6、输出波形：正弦波AC ; DC7、电源：198V～242V AC 47.5 Hz～52.5Hz；8、工作条件：环境温度0～40ºC、湿度：≤75% RH ；9、体积：440×440×245mm；10、重量：30kg；11、附件：高压测试棒一付、电源线一根、说明书一份、保修卡一张、合格证一张。

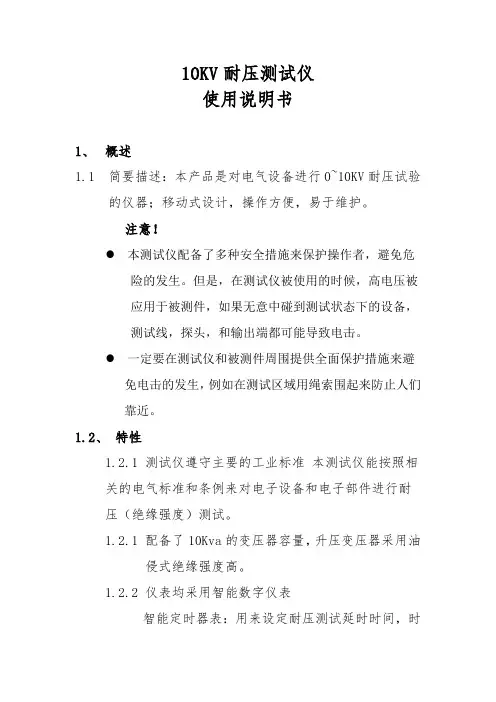

10KV耐压测试仪使用说明书1、概述1.1 简要描述：本产品是对电气设备进行0~10KV耐压试验的仪器；移动式设计，操作方便，易于维护。

注意！● 本测试仪配备了多种安全措施来保护操作者，避免危险的发生。

但是，在测试仪被使用的时候，高电压被应用于被测件，如果无意中碰到测试状态下的设备，测试线，探头，和输出端都可能导致电击。

● 一定要在测试仪和被测件周围提供全面保护措施来避免电击的发生，例如在测试区域用绳索围起来防止人们靠近。

1.2、特性1.2.1 测试仪遵守主要的工业标准本测试仪能按照相关的电气标准和条例来对电子设备和电子部件进行耐压（绝缘强度）测试。

1.2.1 配备了10Kva的变压器容量，升压变压器采用油侵式绝缘强度高。

1.2.2 仪表均采用智能数字仪表智能定时器表：用来设定耐压测试延时时间，时间范围为1~1800秒（30分钟）；智能电流表：显示量程为1~1000mA,测试开始过程实时显示漏电流过程值，测试结束自动采集漏电流最大值并显示，显示时间延时同样可以设臵，一般设臵在10秒左右，方便测试员记录数据即可。

智能电压表：显示量程为1~10KV，具有上限报警设臵功能，设定电压报警值，达到该报警值将自动启动计时器计时。

1.2.3 警铃提醒功能，发生过流报警时警铃声音提示，按复位键，复位报警；提醒周围工作人员正在进行高压试验。

1.2.4 试验完成调压自动回“0”位，保证调压器从0V开始调压。

2、安装和准备2.1.1 安装场所的注意点本节描述了在安装测试仪时候的注意点，确保遵守它们。

2.1.2 不要在易燃的空气中使用仪器。

为了防止爆炸或着火的可能性，在酒精，稀释剂或其它可燃性材料的附近，或在充满蒸汽的空气中不要使用仪器。

2.1.3 避免仪器处在高温或阳光中。

不要把仪器放在靠近发热器或放在有强烈温度改变的环境中。

操作温度范围：0℃——+40℃存储温度范围：-20℃——+70℃2.1.4 避免处在潮湿的环境中。

目錄第一章簡介1.1安全須知 (1)1.2技術用語 (4)1.3安裝準備 (6)1.4安裝說明 (8)第二章技術規範2.1 産品規格書 (9)第三章面板說明3.1前面板說明 (12)3.2 背面板說明 (14)第四章操作說明4.1一般參數設定 (15)4.2顯示器訊息 (24)4.3 操作程序及步驟 (29)4.4 鍵盤鎖定 (31)第五章介面說明5.1 標準遙控介面 (32)第六章儀錶校正6.1校正步驟 (33)第七章附錄資料7.1標準附件 (36)簡介第一章: 簡介高電壓測試前應該注意的規定和事項!!!1.1安全須知●使用本耐壓測試器以前, 請先瞭解本機所使用相關的安全標誌，以策安全。

●本儀器所引用的安全規範爲Safety Class I規定（機體具有保護用的接地端子）。

●在開啓本機輸入電源開關前，請先選擇正確的輸入電壓（115 V 或230 V ）規格。

耐壓測試器所産生的電壓和電流足以造成人員傷害或感電，爲了防止意外傷害或死亡發生，在搬移和使用儀器時，請務必先觀察清楚，然後再進行動作。

維護和保養使用者的維護爲了防止感電的發生，請不要掀開儀器的蓋子。

本儀器內部所有的零件，絕對不需使用者的維護。

如果儀器有異常情況發生，請尋求新儀准儀器或其指定的經銷商給予維護。

所附的線路和方塊圖僅供參考之用。

WARNING警告應注意的程序、應用、或條件均具有很高的危險性,可能導致人員受傷或死亡。

CAUTION 提醒須注意所執行的程序，應用或條件均可能造成儀器損壞或失掉儀器內所有的存儲資料。

高電壓警告符。

請參考手冊上所列的警告和注意說明,以避免人員受傷害或儀器受損。

危險標誌,可能會有高電壓存在,請避免接觸。

機體接地符號。

簡介定期維護本耐壓測試器、輸入電源線、測試線和相關附件等每年至少要仔細檢驗和校驗一次，以保護使用者的安全和儀器的精確性。

使用者的修改使用者不得自行更改儀器的線路或零件，如被更改儀器的保證則自動失效並且本公司不負任何責任。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司相关的绝缘耐压材料。

测试电压：0—5KV 电流：0—2OmA
显示范围：可分为手动和自动两种方式，手动可任调时间自动0—6OS
三、使用步骤：
3.1插上电源，按下电源开关，数字显示器有显示，测试仪工作。

3.2将被测物夹在测试仪探测夹子上（有正负极）。

3.3按下“启动”键测试灯亮、旋转“电压调节”调至预期规定测试的电压值、合格及测试灯不跳
变，不合格则“超漏”灯亮表明漏电流过大。

3.4测试完毕后按下“复位”键方可取下被测物体。

3.5如使用自动测试先调节好测试时间范围：0—60S,然后按下“定时”键测试步骤同前三项。

3.6如需使用预置漏电流测试则先按下测试/预置按键，旋转“预置调节”即可范围为0—2OmA
3.7不允许被测物带电测试。

3.8测完后一切归位。

制定: 审核: 批准:。

测试，松开后即复位。

如发生超漏现象，仪器会自动复位。

13．要注意的是用摇控棒测试时，定时是不起作用的。

同样，用户使用外控开关来控制仪器时，如果是脚踏式强制开关，则定时也不起作用。

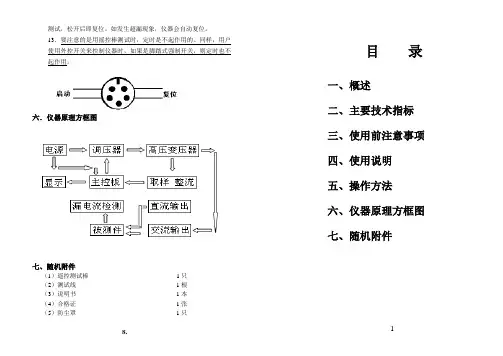

六．仪器原理方框图七、随机附件（1）遥控测试棒1只（2）测试线1根（3）说明书1本（4）合格证1张（5）防尘罩1只8.目录一、概述二、主要技术指标三、使用前注意事项四、使用说明五、操作方法六、仪器原理方框图七、随机附件1五、操作方法：（1）接通电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。

（2）设定“漏电流”值：按下开关“15”，调节“漏电流预置”电位器“14”将“漏电流”预置在所需值。

（3）连接被测件：根据被测件的需要，将测试线和被测件连接好。

（4）“定时测试”：将定时开关“17”置在“定时”位置，调节定时拨盘开关，设定所需的定时时间，然后按下“启动”开关，并调节“电压调节”旋钮使输出电压至所需值。

（5）“手动测试”：将定时开关“18”置在“手动”位置，按下“启动”开关即可。

（6）在测试过程中，如果检测到的“漏电流”值超过设定的“漏电流”预置值时，仪器会自动报警并切断输出电压。

这时只要按下“复位”开关即可，仪器回到待测试状态。

（若采用外控测试超漏时，应松开测试棒上的启动开关方可继续进行测试）（7）如果检测到的“漏电流”没有超过设定值，则定时时间到或按下“复位”开关后，仪器回到待测试状态。

（8）摇控测试：将摇控测试捧上的五芯插头插入仪器上的插座内，按下测试棒上的开关即可进行测试。

注意：在使用遥控测试棒测试时，仪器的定时功能无效。

测试举例：测试条件：测试电压AC：3000V，测试漏电流最大值AC：1.5mA，定时时间：30秒。

测试仪器：RK2671A型耐压测试仪测试步骤：1．检查仪器的“电压调节”旋钮是否逆时针旋转到底，如没有，6．三、使用前注意事项RK267型系列耐压测试仪在使用前应认真阅读以下注意事项：（1）必须使用三孔电源插座，接地一定要良好。

HDGT-5kV便携式耐压测试仪1概述HDGT-5kV便携式耐压测试仪适用于各种电动机、电气产品、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。

该仪器操作方便，安全可靠，性能良好，维修方便。

是符合GB4706.1《家用和类似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。

2规格和技术特性2.1技术参数●容量：0.5kVA●输出电压：AC:0-5kV/DC:0-6kV●漏电流：DC:10mA;AC:20mA●报警电流：DC:10mA;AC:20mA●精度：5%2.2产品的特色●显示方式数字显示。

●能显示在测试时被测物品上漏电流数值。

●具有时间预置和显示，测试时间倒计时。

●可任意设置报警电流值。

●输出波形为50Hz正弦波或直流。

2.3测试时间、外形尺寸和重量●测试时间：99s●外形尺寸：320*280*180●重量：11kg2.4使用条件●温度：0℃～40℃●相对湿度：不大于80％●周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。

2.5供电电源●交流220V●允差±10％，50Hz。

3结构和工作原理3.1工作原理耐电压测试仪由高压升压回路（能调整输出所需的试验电压）、漏电流检测回路（能设置报警电流）和示值指示仪表（直接读出输出电压和漏电流值<或击穿报警电流值>）组成见图1。

在测试中，被测物在规定的试验电压作用下达到规定的时间时，仪器自动切断输出电压；一旦出现击穿，即漏电流超过设定报警电流，还会发出声光报警。

图13.2仪器功能布局图21“电源”开关2“启动”按钮3“定时”键4“复位”按钮5“时间预置”或“时间定时”6“电压调节”旋钮7“线控”接头8“直流高压”输出端9“交流高压”输出端10“接地”接线柱11“报警”指示灯12“测试”指示灯13“电压单位”指示灯14“电压”显示15“漏电流单位”指示符16“漏电流”显示17“测试时间单位”指示符18“测试时间”显示19“漏电流预置调节”钮20“漏电流测试/预置”键21“漏电流量程”转换键22“交流/直流”转换键23“电压量程”转换键24“电源”指示灯4安全注意事项●使用前务必详阅此使用说明书，并遵照指示步骤，依次操作。

GKT耐压测试仪19053简易使用手册公司名称：深圳市金开泰电子科技有限公司地址：深圳市宝安区航城大道172号安乐工业区B2栋A座三楼电话：*************.27882440传真：*************网址：邮箱：***************.cn法律事项声明本使用手册内容如有变更，恕不另行通知。

本公司并不对本使用手册之适售性、适合作某种特殊用途之使用或其他任何事项作任何明示、暗示或其他形式之保证或担保。

故本公司将不对手册内容之错误，或因增减、展示或以其他方法使用本手册所造成之直接、间接、突发性或继续性之损害负任何责任。

Iii保证书本公司秉持"品质第一是责任，客户满意是荣誉"之信念，对所制造及销售之产品自交货日起一年内，保证正常使用下产生故障或损坏，负责免费修复。

保证期间内，对于下列情形之一者，本公司不负免费修复责任，本公司于修复后依维修情况酌收费用：(1) 非本公司或本公司正式授权代理商直接销售之产品。

(2) 因不可抗拒之灾变，或可归责于使用者未遵照操作手册规定使用或使用人之过失，如操作不当或其他处置造成故障或损坏。

(3) 非经本公司同意，擅自拆卸修理或自行改装或加装附属品，造成故障或损坏。

保证期间内，故障或损坏之维修品，使用者应负责运送到本公司或本公司指定之地点，其送达之费用由使用者负担。

修复完毕后运交使用者或其指定地点之费用由本公司负担。

运送期间之保险由使用者自行向保险公司投保iii安全概要于各阶段操作期间与本仪器的维修服务必须注意下列一般性安全预防措施.无法遵守这些预防措施或本手册或本手册中任何明确的警告,将违反设计、制造及仪器使用的安全标准.如果因顾客无法遵守这些要求,本公司将不负任何赔偿责任.iv安全符号v危险的操作方式1.当本测试机在输出电压状态下，不要触摸测试的区域，否则您将会触电并且因遭受到电击而导致死亡。

2.下列事项请务必遵守：□接地线必须确实接妥，并使用标准的电源线。

DF2671耐压测试仪使用说明书本系列耐压测试仪是交流安全测试通用仪器。

它能产生0～10KV 50Hz正弦测试电压，逼真地反映市电交流情况下的绝缘安全性能，因此可广泛用于电工测量、胶木电器流水线检测、电视机、VCD、电风扇、收录机、电冰箱、洗衣机等低压电器和各类家用电器的安全测试，其中DF2676AD还能产生0～5KV直流电压，用于测量各种电器的直流耐压；DF2672还带有兆欧表，适用于各类家用电器，仪表、电气、设备的绝缘电阻测试。

本系列仪器技术先进、布局合理、外形美观，符合IEC电子测量委员会电器测量标准，具有高精度、高可靠性、维修方便等特点。

1.技术参数1.2测试电压误差：不大于5%FS1.3输出容量：a.DF2671A DF2672 DF2678A DF2676AD :不小于750VAb.DF2673A DF2673B :不小于300VA1.5漏电流测试误差：(1).DF2671A DF2672 DF2673A DF2673B DF2678A :不大于±5%(2).DF2676AD :不大于±5% ±0.1mA1.6定时时间：(1).DF2671A DF2672 DF2673A DF2676AD DF2678A :5 185 30 45 60秒及手控(2).DF2673B :2 5 15 30 60秒及受控1.7定时误差：不大于±10%1.8测试结果判别当检测的漏电流大于漏电流设置值事，测试电压自动切断，并发出声光告警。

1.9 DF2673绝缘电阻测试部分(1)额定电压：DC250V±10% DC500V±10%(2)测量范围：0～200M 0～500M(3)测量误差：±3%（满弧度长）1.10外型尺寸：L×B×H（mm）a.DF26771A DF2672 DF2678A DF2676AD :320mm×300mm×230mmb.DF2673A DF2673B :300 mm×250 mm×150mm1.11重量：a.DF26771A DF2672 DF2678A DF2676AD :20Kgb.DF2673A DF2673B :10 Kg1.12使用电源a.交流电压：220V±10%b.频率：50Hz±2Hz1.13环境适用性a.环境温度：0～40℃b.相对温度：不大于90%RHc.大气压力：86～104Kpa2.工作原理2.1继电器继电器的作用是接通或切断高压变压器的初级电压，控制高压变压器的电压输出，继电器的释放与吸合由控制器进行控制。

第一章耐压系列测试仪器使用说明第一节MS2670 MS2670A MS2670D指针式耐压测试仪使用说明一、概述主要用途：MS2670/MS2670A /MS2670D型指针式耐压测试仪是用于耐压试验的安全性能测试仪器。

该系列仪器可输出0～3/5(kV)、50Hz正弦测试电压，能反映出被测物的绝缘强度等技术指标，被广泛用于计量测试部门，电工测量，绝缘材料和元器件、电线电缆、家用电器、医用电器等产品的测试；并为家用电器、电子仪器等国家安全标准的实施提供了测试手段，因而更显示出其重要性，使得该系列仪器成为科研机关、计量测试部门和电子行业检测电子仪器和家用电器、医用电器等方面必不可少的仪器设备，符合《GB 4706.1-2005》标准。

该系列仪器为通用型耐压测试仪，具有良好的测试性能，指针式测试速度快，操作及维修简便，经济实用。

二、主要技术指标及参数三、工作原理1．工作原理方框图：图(1):指针式耐压仪工作原理方框图2．框图各部分说明：（1）继电器：该继电器控制220V电源是否接到调压器上，从而控制输出高压接通或切断。

（2）电压调节器：主要由调压器构成，电压的改变是由该调压器的调节而实现的。

（3）高压变压器：按照大约1∶25比率升高调压器的输出电压，从而得到0～5(kV)的输出高压。

（4）电流检测器：此部分电路将流过被测件的电流转化成电压，与参考电压相比较，然后输出一检测信号给控制器。

（5）控制器：根据来自电流检测器及启动、复位钮的信号，控制继电器是否接通及报警电路是否报警。

（6）报警：由驱动块推动蜂鸣器及超漏灯发出声光报警。

四、仪器面板结构及说明1、MS2670/MS2670A/MS2670D系列耐压测仪面板结构见图（2）和图（3）所示：图(2):指针式耐压仪前面板示意图2南京民盛电子仪器有限公司产品使用说明图（3）：指针式耐压仪后面板示意图2、面板各部分说明（1）“电源”开关：在打开此开关前，一定要看“使用注意事项”一节。

耐压测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警漏电流：10-20mA ，定时测试时间：3秒。

（1）预置报警漏电流操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘漏电流电流调节器’开关，调到规定值（10-20mA ）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（3秒）。

3、点检仪器：关闭耐压测试仪电源，将高压输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，弹起‘定时开关’，按下‘启动按钮’，旋动‘电压调节器’，直到液晶屏上显示电压在1.5KV 。

4、测试设备：关闭耐压测试仪电源，将高压输出的两根线，红色线接设备的火线或零线，黑色线接设备的地（显示屏接外壳），按下‘定时开关’，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察漏电流是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

红色高压输出线 黑
色
输
出
公
共
地 点检设备
定时
调节
按钮
漏电电流
调节器
预置按钮
电源开关 定时开关 启动按钮 复位按钮
电压调节器。

耐压测试仪（CS2670）操作说明耐压测试仪（CS2670）操作说明一、使用前注意事项1．操作前，操作人员务必戴好橡胶绝缘手套，操作人员的座椅和脚下垫好橡胶绝缘垫！2．进行耐压测试时，本机必须放在非导电材料的工作台上，操作人员和待测物之间不得使用任何导电材料。
