匝间冲击耐压测试仪操作规程

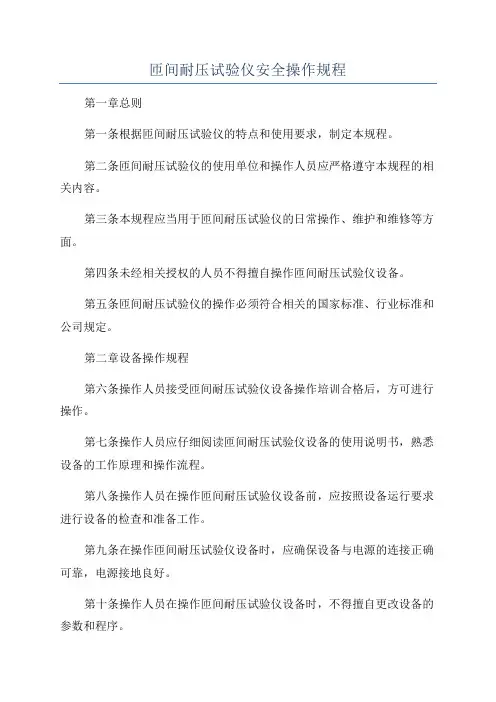

匝间耐压试验仪安全操作规程第一章总则第一条根据匝间耐压试验仪的特点和使用要求，制定本规程。

第二条匝间耐压试验仪的使用单位和操作人员应严格遵守本规程的相关内容。

第三条本规程应当用于匝间耐压试验仪的日常操作、维护和维修等方面。

第四条未经相关授权的人员不得擅自操作匝间耐压试验仪设备。

第五条匝间耐压试验仪的操作必须符合相关的国家标准、行业标准和公司规定。

第二章设备操作规程第六条操作人员接受匝间耐压试验仪设备操作培训合格后，方可进行操作。

第七条操作人员应仔细阅读匝间耐压试验仪设备的使用说明书，熟悉设备的工作原理和操作流程。

第八条操作人员在操作匝间耐压试验仪设备前，应按照设备运行要求进行设备的检查和准备工作。

第九条在操作匝间耐压试验仪设备时，应确保设备与电源的连接正确可靠，电源接地良好。

第十条操作人员在操作匝间耐压试验仪设备时，不得擅自更改设备的参数和程序。

第十一条操作人员在操作匝间耐压试验仪设备时，应严格遵守设备的操作要求和安全规范。

第十二条操作人员在操作匝间耐压试验仪设备时，应佩戴好个人防护用品，防止因操作不当导致的安全事故。

第十三条操作人员在操作匝间耐压试验仪设备时，应及时加注润滑油，保持设备的正常工作状态。

第三章设备维护规程第十四条操作人员应定期对匝间耐压试验仪设备进行清洁，保持设备的正常工作状态。

第十五条设备维护人员应检查设备运行情况，并对设备进行维护保养。

第十六条设备维护人员应按照设备的维护手册进行维护工作，并记录好维护情况。

第十七条设备维护人员应做好设备的定期检修和保养工作，确保设备的正常运行。

第十八条设备维护人员应及时处理设备故障，保障设备的正常使用。

第十九条设备维护人员应将设备维护情况报告给相关领导，以便后续的决策和安排。

第四章设备维修规程第二十条当匝间耐压试验仪设备出现故障时，应及时报告维修人员进行检修。

第二十一条维修人员应根据设备的故障情况，采取相应的维修措施，确保设备的正常运行。

第二十二条维修人员应按照设备维修要求进行维修工作，并记录好维修情况。

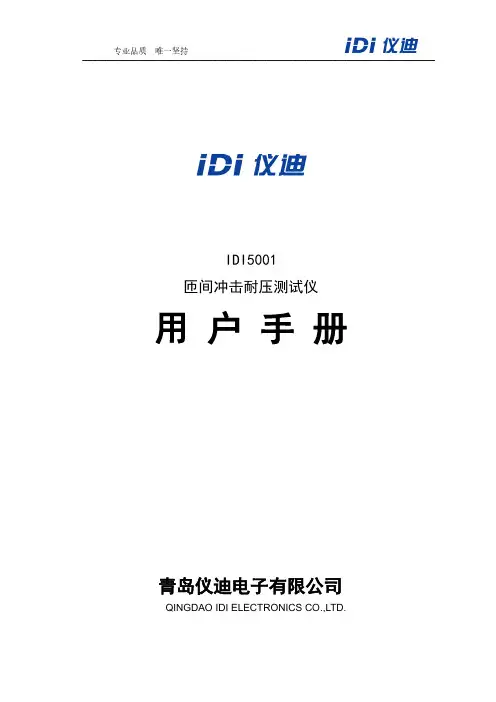

IDI5001匝间冲击耐压测试仪用户手册青岛仪迪电子有限公司QINGDAO IDI ELECTRONICS CO.,LTD.目录第一章简介1.1 符号和标志 (1)1.2 技术用语 (1)1.3 产品概述 (3)1.4 工作原理 (3)第二章安装与储运2.1 选择测试仪安装位置 (4)2.2 拆封和检查 (4)2.3 检查输入电源和保险丝 (4)2.4 测试仪接地 (5)2.5 操作、存储、运输环境 (5)第三章技术指标3.1 技术参数 (6)3.2 冲击试验电压峰值参考 (6)第四章结构介绍4.1 前面板简介 (7)4.2 后面板简介 (7)第五章操作说明5.1 测试前准备 (10)5.2 开机 (10)5.3 文件管理 (11)5.4 采集波形 (13)5.5 结果统计 (14)5.6 系统设置 (14)5.7 用户切换 (16)5.8帮助信息 (16)5.9高级设置 (17)第六章维护指南6.1 维护和保养 (20)6.2 简单故障处理 (20)附录 (21)请在使用本仪器前仔细阅读用户手册符合标准符合GB4706.1（IEC/EN60335-1、UL60335）、GB7000（IEC60598）、GB4943（IEC60950）、GB9706.1等国内外安规测试标准；符合JJG 795-2004、JJG1005-2005、JJG 984-2004、JJG 843-2007安规计量检定规程要求；生产许可证生产许可证号:鲁制02000083号校验及校正声明青岛仪迪电子有限公司特别声明，本手册所列的仪器设备完全符合本公司一般型号上所标称的规范和特征。

本仪器在出厂前已经通过本公司厂内校验。

校验程序和步骤是符合电子校验中心的规范和标准。

产品品质保证青岛仪迪电子有限公司保证所生产制造的新品仪器均经过严格的品质确认，同时保证在出厂一年内，如果发现产品的施工瑕疵或零件故障，本公司负责免费给予修复。

但如果使用者有自行更改电路、功能、或进行修理仪器及零件或外箱损坏等情况，本公司恕不提供免费保修服务。

耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。

2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。

3. 准备好待测试的设备或产品，并确保其符合安全操作规范。

二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。

2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。

3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。

三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。

2. 打开测试仪器的电源，按照设定的参数进行测试操作。

3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。

四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。

2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。

3. 将测试结果记录并保存，作为设备安全性评估的依据。

五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。

2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。

3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。

六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。

2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。

3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。

以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。

冲击测试机操作规程1. 概述本操作规程旨在规范冲击测试机的使用和操作，以确保测试结果的准确性和员工的安全。

2. 设备准备2.1 检查冲击测试机的外部和内部是否完好无损。

2.2 确保冲击测试机的电源线插头接地良好。

2.3 根据需要，准备适当的试样和配件。

3. 操作流程3.1 打开冲击测试机电源开关，待设备启动完成后，进入待机状态。

3.2 根据试样要求，调整冲击测试机的参数设置，例如冲击能量和冲击速度。

3.3 让试样在冲击测试机的冲击区域放置到位，并确保试样的固定稳定。

3.4 确认试样已经处于待测试状态后，启动冲击测试机进行冲击测试。

3.5 在测试完成后，记录测试结果，并根据需要保存数据。

3.6 关闭冲击测试机电源开关。

4. 安全注意事项4.1 操作人员必须熟悉冲击测试机的操作说明和安全注意事项。

4.2 操作人员应穿戴适当的个人防护装备，如安全帽、护目镜和手套等。

4.3 在操作过程中，禁止戴手饰、携带易碎或有尖锐边缘的物品，并保持工作区域整洁。

4.4 在操作过程中，严禁随意修改或擅自调整冲击测试机的参数设置。

4.5 发生紧急情况时，应立即停止操作并采取相应的安全措施。

4.6 定期检查冲击测试机的维护情况，并进行必要的保养和维修。

5. 术语解释- 冲击测试机：一种用于测试物体抗冲击性能的设备。

- 冲击能量：在冲击测试过程中传递到试样的能量。

- 冲击速度：冲击测试过程中的速度。

以上是冲击测试机的操作规程，请严格按照规程操作，保持设备和操作环境的安全与整洁，以确保测试结果的准确性和人员的安全。

匝间冲击耐压测试仪操作规范1.设备准备1.1检查匝间冲击耐压测试仪的外观是否完好，无损坏、松动或腐蚀等情况。

1.2确认测试仪的电源线是否连接正常，并检查仪器的电源开关是否关闭。

1.3检查高压设备的接地情况，确保设备接地良好，以防止电击事故。

2.实验前的准备2.1根据被测设备的规格和要求，选择适当的电流和电压参数，并调整匝间冲击耐压测试仪。

2.2检查测试仪是否具备相应的标准和规范，并进行必要的校准和检测。

3.安全操作注意事项3.1穿戴必须的个人防护装备，包括绝缘手套、防护眼镜和防护服等。

3.2在进行测试之前，确保被测设备已断开电源，并进行安全隔离。

3.3调整测试仪的参数时，应缓慢操作，避免突然增加电流或电压造成危险。

3.4在操作过程中，严禁触碰高压元件和有导电部分。

3.5若发现仪器操作异常或异常情况，应立即停止操作，并及时检修和处理故障。

4.实验操作步骤4.1打开匝间冲击耐压测试仪的电源开关。

4.2将被测设备的线缆连接到测试仪的相应接口。

4.3根据实验要求，选择适当的测试模式和参数，并进行设置。

4.4在操作面板上设置好测试时间和电流/电压数值，并确认设置正确后，按下开始按钮，启动测试。

4.5在测试过程中，仔细观察测试数据和仪器显示情况，确保测试的稳定性和准确性。

4.6当测试时间到达或测试结果满足要求时，立即停止测试，并断开被测设备的电源。

5.实验结果和记录5.1根据实验要求，记录测试结果，包括电流、电压、时间和测试情况等。

5.2对于不合格的测试结果，应及时进行分析，并采取相应的措施进行改进。

5.3保存测试数据和记录，并按程序要求进行归档和备份。

6.仪器维护与保养6.1每次使用完毕后，应将匝间冲击耐压测试仪的电源开关关闭，并拔掉电源插头。

6.2定期对测试仪进行维护和保养，包括清洁仪器表面、检查电线和连接器是否良好等。

7.应急情况处理7.1在发生意外事故或紧急情况时，应立即按照应急处理程序进行应急停机，并尽快采取相应的措施进行处理。

冲击实验仪操作规程
1. 概述
本操作规程旨在指导使用冲击实验仪的人员正确操作设备，确保实验的安全性和准确性。

2. 设备准备
2.1 确保冲击实验仪处于良好的工作状态，没有任何故障或损坏。

2.2 检查实验仪上的控制面板和指示灯，确保其正常工作。

2.3 检查仪器的连接电缆，确保完好并连接稳定。

3. 实验准备
3.1 根据实验需要，选择合适的冲击强度和频率。

3.2 准备好样品，并确保其符合实验要求。

3.3 按照实验要求，将样品放置在冲击实验仪的样品托盘上。

4. 操作步骤
4.1 打开冲击实验仪的主电源开关，并确保设备启动正常。

4.2 根据实验要求，设置冲击实验仪的参数，如冲击强度和频率。

4.3 确定实验过程中的数据采集方式，并配置相应的数据采集
设备。

4.4 将样品托盘放置在冲击实验仪的适当位置，并确保其稳定。

4.5 根据实验要求，启动冲击实验，并记录相关数据。

4.6 实验结束后，关闭冲击实验仪的电源开关，并将设备恢复
到初始状态。

5. 实验安全注意事项
5.1 在操作过程中要注意个人安全，穿戴好合适的防护用具。

5.2 操作人员要熟悉冲击实验仪的使用方法和操作流程，并遵
守相关规定。

5.3 实验过程中禁止将任何物体放入冲击实验仪内部，以避免
设备故障或人身伤害。

5.4 若发现冲击实验仪有异常情况或故障，应及时联系维修人
员处理。

以上是冲击实验仪操作规程的简要介绍，使用者在进行操作时应严格遵守该规程。

如果有任何疑问或需要进一步的指导，请及时咨询相关专业人士。

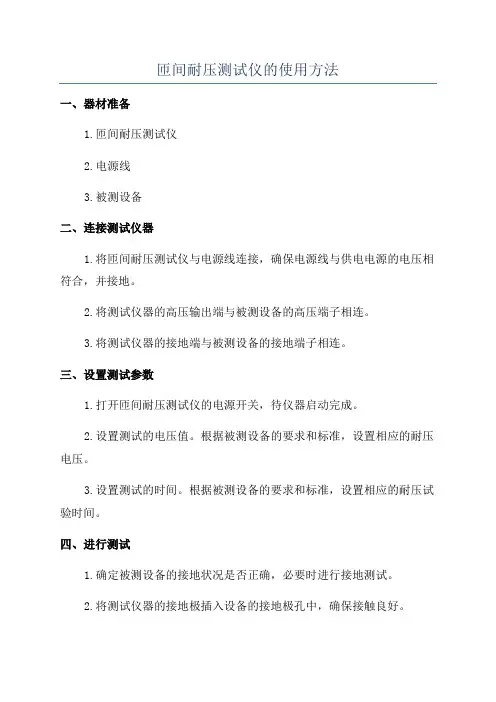

匝间耐压测试仪的使用方法一、器材准备1.匝间耐压测试仪2.电源线3.被测设备二、连接测试仪器1.将匝间耐压测试仪与电源线连接，确保电源线与供电电源的电压相符合，并接地。

2.将测试仪器的高压输出端与被测设备的高压端子相连。

3.将测试仪器的接地端与被测设备的接地端子相连。

三、设置测试参数1.打开匝间耐压测试仪的电源开关，待仪器启动完成。

2.设置测试的电压值。

根据被测设备的要求和标准，设置相应的耐压电压。

3.设置测试的时间。

根据被测设备的要求和标准，设置相应的耐压试验时间。

四、进行测试1.确定被测设备的接地状况是否正确，必要时进行接地测试。

2.将测试仪器的接地极插入设备的接地极孔中，确保接触良好。

3.启动测试仪器，开始进行匝间耐压试验。

4.在测试过程中注意观察测试仪器的显示屏，监控测试结果。

5.测试结束后，关闭匝间耐压测试仪的电源开关。

五、测试结果分析1.分析测试结果，根据被测设备的要求和标准，判断其耐压性能是否合格。

2.如果测试结果不合格，需要根据测试结果找出问题的原因，进行修复或更换。

六、注意事项1.在进行匝间耐压试验时，必须保持设备及其周围环境的干燥，避免发生电气事故。

2.在进行测试时，必须按照被测设备的要求和标准进行设置和操作，以避免测试结果出现误差。

3.在测试过程中，要注意防止高压漏电对人身和设备造成伤害，必要时应采取相应的安全措施。

4.在使用匝间耐压测试仪之前，应对其进行检查和校准，确保仪器的准确性和可靠性。

5.在测试过程中，应严格按照测试仪器的操作说明进行操作，避免误操作导致的损坏或事故发生。

综上所述，匝间耐压测试仪的使用方法主要包括器材准备、连接测试仪器、设置测试参数、进行测试、测试结果分析和注意事项。

通过正确使用匝间耐压测试仪，可以有效保证电气设备的绝缘性能，确保设备的安全可靠运行。

匝间冲击耐压试验仪安全操作规程J02K2012(002)12操作者必须经过培训，仔细阅读使用说明书，对本设备的性能、结构特点和控制方法有深刻了解，并严格遵守设备操作规程，从而能正确的使用和维护。

一、安全操作1.取出电源线插入后面板电源插座接通电源；2.取出脚踏开关插入高压输出控制插座；3.合上电源开关，开关指示灯亮，在示波屏上可以看到一条水平亮线（扫描线）；4.此时根据亮度调节聚焦旋钮和亮度旋钮，使之亮度适中；5.将高压调节旋钮逆时针调到底；6.按下高压启动按钮，该指示灯微亮，约4min后灯增亮；7.把后面板上高电位输出线H1、高电位输出线H2、低电位输出端子L三根输出线根据试验要求与被试品进行连接；8.踏下脚踏开关，就可进行冲击耐压试验，根据对产品要求确定试验电压，逐渐调节高压调节旋钮（顺时针调节）使电压升到试验电压值，如匝间绝缘良好，波形重合，如匝间绝缘故障，波形就会错位；9.卸下被试品，如继续试验，请按9—8操作程序进行。

二、注意事项1.本仪器为高压设备，应确保外壳良好接地；2.高压试验时，试验产品要放在绝缘垫上，切勿用手触摸被试验产品高电位输出端，脚下需垫有绝缘垫，以免发生电击危险；3.当要检查仪器内部时，应关断电源；4.在搬动和使用时应避免强烈振动及机械冲击；5.高压输出线磨损时，应及时换新，并应承受足够的电压；6.进行试验时，屏幕上出现电晕放电，打火等不正常波形时，不要长时间保持高压；7.如听到机内有异常放电声音时，应暂停试验，关断电源后进行检查，排除后才可继续进行。

三、维护保养1.切勿将本设备放在高温潮湿，尘埃过多及腐蚀性地方；2.用干燥的抹布擦拭机体，保持设备的清洁与干燥。

编制：审核：批准：。

1耐压测试仪操作规程与步骤耐压测试仪操作规程与步骤1、操作规程1.1、操作者必须带绝缘橡胶手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。

1.2、仪器必须可靠接地，只有在按下复位键，关掉电源并拔掉插头，无高压输出时才可以进行与测试物的连接与拆除。

1.3、在进行耐压测试时，操作上规定应从低到高缓慢调节电压旋钮使输出电压至选定值，严禁在被测物品或输出端已经短路的情况下，采用突然施加高压的方式进行短路实验，以免发生意外和损坏仪器。

在需要进行定时测试时，应首先预置好门限值、电压值和时间后，仪器必须复位，妥善接上被测物品后，才能按下启动键进行测试，测试完毕等仪器复位并断开高压输出后，才能进行其它操作。

1.4、若要检查仪器超限报警是否正常，应先将电压调节旋钮逆时针旋到尽，使仪器处于0输出位置，设定好被测物品的漏电流值，再将高压输出端与接地端短路连接，然后按下“启动”键，缓慢调节电压旋钮使输出电压逐渐增加，当达到预置电流时，仪器就会切断输出并自动报警。

请注意：仪器超限报警是针对电流而非电压，有些用户用高压（如4000V）直接对地端短路来检验仪器的报警功能，这是非常危险的，如此不当操作将会造成仪器损坏，切记！1.5、切忌在多尘、潮湿的环境中存放和使用。

1.6、仪器应定期进行有效的计量检测，使仪器处于良好的工作状态。

2、操作步骤2.1、打开电源开关前应逆时针旋转电压旋钮，使仪器处于0输出位置。

2.2．接通电源开关后，根据测试要求进行漏电流门限设置：（1）选择电流量程范围。

（2）选择报警门限值。

2.3、连接被测物品，接好高压棒和地线。

2.4、按下启动键，测试灯亮，将电压调节到所需的指示值。

2.5、通过观察漏电流值的大小判定被测物品是否合格，如超过预置的电流范围，仪器则会自动切断输出电压，同时蜂鸣器报警，超限指示灯亮，这时可按下复位键便可消除报警声。

2.6要进行定时测试时，只要把定时键按下，拨动定时器拨盘设置所需的测试时间（请注意：时间设定不能置0，否则仪器不能启动，且机内继电器会因连续快速通断而导致损坏），按动启动键，将电压调到所需的测试值就可以在规定时间内进行定时测试。

河南华信电机股份有限公司匝间测试仪操作规程一、目的让作业人员掌握仪器的操作及维护方法，确保在使用过程中不因操作不当而影响产品的品质，或发生危及人身安全、环境安全、财产安全的事故。

二、适用范围适用于本厂的匝间冲击耐压仪三、职责1、测试员负责做好日常保养，并做保养记录2、品质检验员负责仪器功能的日常点检3、仪器的校准及维修则送外认证的计量单位进行四、操作步骤1.检查仪器外壳是否可靠接地2.插上电源插头，将面板电源开关按至0N3.按“对比度”调节键，使液晶显示器亮度适中、清晰4.按“冲击电压”调节键，选择测试冲击电压为2100V，液晶显示器左下角进行显示5.将三根测量线连接夹头根据测试方法与被测定子进行连接6.按下面板“启动”键或推动有机玻璃护罩，此时启动指示灯亮，开始检测7.按“X轴扩展”调节键，选择理想的波形8.按“幅度调整”调节键，选择理想的波形9. 观察波形显示屏上的衰减振荡波形，进行故障分析判断10.拉开有机玻璃护罩或按下面板“停止”键，卸下被测件9.若继续测试，请按步骤5-10反复进行10.测试完毕，关掉电源开关，拔掉电源插头五、操作注意事项1.测试前的准备，将仪器两组测试线分别接至同一绕组上，若仪器工作正常，则两衰减振荡波形应完全重合2．当对单组线圈进行耐压测试使用时，为了峰值电压的准确显示和观察方便，将两高压测试端短接后再进行测试3．测试时，波形显示上出现电晕放电，打火等不正常波形时，应停止继续测试，不要长时间保持高压4．当听到机内有异常声音，或闻到异味及出现其它异常现象时，应停止测试，由专业技术人员排除故障后才可继续进行六、安全注意事项1.在对仪器进行操作前，首先应详细阅读使用说明书，或在技术人员的指导下进行操作2.仪器内有高压，非专业技术人员请勿打开机箱3.仪器开机前应检查其外壳是否可靠接地4.本仪器为高压设备，切勿放在高温潮湿，尘埃过多及有腐蚀性的地方5.若高压输出线磨损，则及时更新，并有足够的耐压绝缘编制：审核：批准：。

匝间耐压仪安全操作规程1目的：正确指导匝间耐压仪的操作、使用、维护保养。

2范围：本规程适用于本公司过程使用匝间耐压仪的操作。

3检查：3.1检查仪器外壳是否可靠接地。

3.2检查高压调节是否为最小值。

3.3检查高压线是否完好。

3.4检查总控开关是否处在断开〔OFF〕位值。

4开机：4.1插上电源插头。

4.2翻开电源开关〔ON〕。

此时预热指示灯微亮，显示屏出现扫描线。

4.3调节面板旋钮，使扫描线的位置、亮度适中，清晰。

4.4仪器预热至预热指示亮。

4.5按下总控制键〔ON〕，选择控制方式并按下相应开关〔手控、脚控〕。

4.6按下相应控制开关，调节高压旋钮至所需要的高压。

4.4断开总控制键，在H2与地线之间连接标准线圈。

5标准线圈确实定5.1跟据要检测的线圈的标称参数绕制叁个样品。

标识A、B、C。

5.2检测线圈匝数是否符合标称值，电阻是否符合标准。

5.3将H1与H2短接，分别将A、B、C连接在仪器上，观查其波形〔仪器只显示一组波形〕是否与图6-1的标准波相似。

5.4将H1与H2断开，分别以A、B、C作为标准线圈，将其余两个线圈的波形与之相比拟，如果有一组的波完全重合，那么该组的两个线圈设为标准线圈。

5.5标准线圈在每次测试线圈前重新检验一次，以保证测试的准确。

6测试6.1在H1与地线之间连要接测试线圈。

6.2按下总控制键。

6.3按下控制开关，并观查波形，判断产品是否合格。

6.4断开控制开关，取下测试线圈。

6.5重复5.1、5.3、5.4测试其它线圈。

7测试波形判别7.1正常波形假设测试的波形与标准线圈的波形完全重合，那么测试线圈合格。

如图6-1。

7.2故障波形7.2.1匝数不同或匝间绝缘有故障。

假设测试波形与参照波形不符，那么被测线圈匝数或匝间绝缘有故障。

7.2.2被测产品断线。

假设被测线圈绕组断线，即开路。

显示的波形呈现一条弧线。

如图6-3：7.2.3被测产品完全短路。

假设被测线圈完全短路，那么显示的波形为一条直线8测试方法在测试的过程中，可跟据需要调节某扩展或Y增幅，经增加测试灵敏度。

名称：AN9690X匝间冲击耐电压测试仪用户手册注：本页为用户手册批准页，不做印刷。

目录目录第一章安全规则 (1)1.1 一般规定 (1)1.2 安全警示标志 (1)1.3 测试工作站 (2)1.4 操作人员规定 (2)1.5 测试安全操作规则 (3)第二章概述 (4)2.1 产品功能 (4)2.2 工作原理 (4)2.3 前面板 (5)2.4 后面板 (6)第三章拆封与安装 (7)3.1 选定测试仪的安装位置 (7)3.2 拆封和检查 (7)3.3 操作﹑存储﹑运输环境 (8)3.4 检查输入电源和保险丝 (8)3.5 测试仪接地 (8)3.6 测试准备 (9)第四章基本操作 (10)4.1 开机 (10)4.2 参数设置 (11)4.3 测试状态 (13)第五章外部接口 (15)5.1 遥控接口 (15)第六章维护与保养 (16)6.1 维护和保养 (16)6.2 常见故障处理 (17)第七章技术指标 (18)7.1 技术参数 (18)附录A 冲击试验电压峰值计算方法 (19)附录B 试验波形差异量的允许值及其设定 (20)B.1 抽样及预试验 (20)B.2 个体试验波形差异量 (20)B.3 样本试验波形差异量 (20)B.4 总体试验波形差异量的允许值及判别设定 (21)附录C 匝间冲击耐压测试仪的计量说明 (21)C.1 标准的计量线路 (21)C.2 会导致较大误差的计量线路 (22)第一章安全规则第一章安全规则本章概要：●一般规定●安全警示标志●测试工作站●操作人员规定●测试安全操作规则1.1 一般规定A.使用本测试仪前，请认真阅读该用户手册，按手册要求使用，并将用户手册存放到使用者在操作时方便取到的位置。

B.测试仪要安全良好接地。

C.测试过程中，勿触摸测试仪前面板上的接线部分，谨防触电！D.进行测试时，被测负载应与大地和周围物体保持良好的电气隔离。

尤其注意：被测负载应与流水线体保持良好的电气隔离。

耐压测试仪的操作步骤测试仪如何操作耐压测试仪是把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，假如其间的绝缘性充分好，加在上面的电压就只会产生很小的漏电流。

假如一个耐压测试仪是把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，假如其间的绝缘性充分好，加在上面的电压就只会产生很小的漏电流。

假如一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。

耐压测试仪的操作步骤：1．测试前对仪器进行校准，（方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准.2.连接被测机型是在确定电压表指定为“0”，测试灯灭状态下将仪器地线夹夹紧被测机散热架，并按下被测机型的电源开关.3.设定耐压测试仪测试条件：A、电压：3500V；B、漏电流：5mA；C、测试时间定时为：流水线生产时4秒.4.将测试棒探头紧贴电源线头的任一交流输入金属插片.5.按下启动键察看测试结果，在设定时间内，超漏灯不亮，测被测机型为合格.6.假如被测机型超过设定漏电流值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机型为不合格，按下复位键即可清除报警声，再测试时应重新按启动键.对一般被测设备，耐压测试仪是测量火线与机壳之间地漏电流值，基本规定是：以两倍于被测物地工作电压再加1000V作为测试地标准电压。

部分产品地测试电压可能高于这一规定值。

依照IEC61010地规定，测试电压必需在5s内渐渐地上升到所要求地试验电压值（例如5kV等），保证试验电压值稳定加在被测绝缘体上不少于5s，此时所测回路地漏电流值与标准规定地泄漏电流阈值相比较，就可以判定被测产品地绝缘性能是否符合标准。

测试结束后，试验电压必需在规定地时间内渐渐地降至零。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

AN9691匝间冲击耐压测试仪使用说明书青岛艾诺电子仪器有限公司■目录第一章安全规则……………………......………………………………………………………..….……………………..3安全使用规则………………......……………………………………………………………………………………………………….4.4连接测量仪电源 (10)连接待测试或编辑的线圈设备 (10)使用注意事项…………………………………………………………………………..…………1010第四章操作说明…………..…………………………………………………….........………………………... (11)仪器状态说明..……………………………………………………………………………….12.12语言选择状态按键操作说明……………………………………………………1212测试状态按键操作说明………………………………………………………………1313中间状态按键操作说明....………………………………………………………………………………………1313编辑状态按键操作说明....………………………………………………………………………………………..14..14保存状态按键操作说明....………………………………………………………………………………………..15..15上位机通讯程序示例…………………………………………………………………….21.21第六章维护与保养………………………….........……………………………………………….........………………...22测量仪日常保养………………………………......……………………………………………………………….........2323常见故障与解决方法………… (23)第一章安全规则本章概要：●安全使用规则安全使用规则使用测量仪前，请认真阅读该使用指南，按指南要求使用。

测量过程中，请勿触摸测量仪前面板上的接线部分，谨防触电！拆接测量仪前面板上的接线时，请务必在切断电源后，再行操作！第二章整机概述本章概要：●功能概述●工作原理●主要技术参数功能概述匝间冲击耐压测试仪采用脉冲波形比较法，可高效的、非破坏性的以高压脉冲对电机及电器的线圈绕组进行等效过电压模拟试验。

ZZZZZ有限公司企业标准
冲击耐压仪操作规程Q/ZZZZ-2006
1目的
规定试验员操作冲击耐压仪应遵守的规定。

2适用范围
本规程适用于冲击耐压仪操作。

本规程适用于ZZZZZ有限公司试验站试验员。

3人员要求
试验人员应经过相应培训，并有试验站授权。

4操作要求
4.1本仪器应安放在水平的工作台上。

4.2认真阅读试验要求，按要求将SURGEOUT、COMMoN线接入试品。

4.3电源线插入插座，接通电源开启POWER键置“1”，启动仪器。

4.4按试验要求设置M COUNTER,∖^INTERVA1TIME”。

4.5按下“P+”或tt P-n选择电压极性。

4.6按下“H、V、0N”键,指示灯亮，右旋11SETWO1TAGE n键，至所需电压止。

4.7"COUNTER”清零，选择使用“AUTO”或u MANU n功能。

4.8按下START键，开始试验。

4.9若要终止试验，则按下STOP键。

4.10测试结束后，将电压设定按钮左旋到底，当电压表指示小于40V后，关POWER。

注：本试验正、负极
均应试验，方可认为试验完成。

附加说明：
本标准由ZZZZZ有限公司试验站提出本标准主要起草人：ZZZZ
20ZZ-09-28实施20ZZ-09-08发布。

匝间耐压测试仪的使用方法
介绍
半导体耐压测试仪，是指以电路板上的半导体元件为测试对象，采用
高压电源或低压电源测试其耐压性能的仪器仪表。

耐压测试仪采用恒定、
可调、微步调整等几种调整方式，可以自动进行多次测量，以了解元件或
整块板材的抗压性能，具有测试准确、稳定可靠、操作简单等优点。

一、基本原理
半导体耐压测试仪，采用电子测试驱动技术，利用变压器的输出电压，经电压反相线路可将电压翻转，即将负电压转换为正电压，最后经过压降
线路，可得到高压驱动电压，主要应用于电路板上的半导体元件耐压实验。

二、基本结构
1.控制系统：主要由电压反相器、压降器、测试计算机等组成，它可
以满足用户测试的各种特殊需求，可自动调节和联动，实现对电路的自动
测试；
2.电源系统：利用市电输入，经变压器调整后，通过电压反相线路以
及压降器可以产生所需要的测试电压；
3.输出系统：由测试台和测试头两部分组成，测试台可以调节电压及
电流，测试头安装在测试台上，可对半导体元件进行测试。

三、操作步骤
1.准备工作：打开电源开关，将测试台上的电压调整到预设值，安装
实验板，将测试头放置在测试台上；。
