机箱结构设计技术参考规范

1范围

本规范适用于工业类计算机机箱的结构设计,并针对军工产品与需要实施特性分类的工业计算机规定了特性分类在设计文件上的表示方法。

2规范性引用标准及参考文献

2.1GB/T 、机架和机柜基本尺寸系列

2.2GB/T 14665-1998 机械工程CAD制图规则

2.3GB/T 2822-1991 标准尺寸

2.4SJ/T 《设计文件管理制度》

2.5《电子设备结构设计原理》

3定义:

特性分类:根据特性的重要程度,对其实施分类的过程。特性分为三类:关键特性、重要特性和一般特性;

关键特性:如有故障,可能危及人身安全、导致武器或完成所要求使命的主要系统失效的特性;具有此特性的零件称关键零件;

重要特性:如有故障,可能会导致最终产品不能完成所要求使命的特性;具有此特性的零件称重要零件;

一般特性:该特性虽与产品质量有重要关系,但如有故障,一般不会影响产品的使用性能;仅有此特性的零件称一般特性;

4机箱设计的基本要求

4.1证产品技术指标的实现:设计机箱时,必需考虑机箱内部元、器件相互间的电磁

干扰和热的影响,以提高电性能的稳定性;必需注意机箱的强度、钢度问题,以免产生变形,引起电气接触不良、门、插接件卡滞,甚至受振后损坏;必需按实际工作环境和使用条件,采取相应的措施以提高设备的可靠性和使用寿命,保证产品技术指标的实现。

4.2便于设备的操作使用与安装维修:为了能有效地操作和使用设备,必须使机箱的

结构设计符合人的心理和生理特点,同时还要求结构简单,装拆方便。此外,面

板上的控制器、显示装置必须进行合理选择与布局,以及考虑操作人员的人身安全等等。

4.3良好的结构工艺性:结构与工艺是密切相关的,采用不同的结构就相应有不同的

工艺,而且机箱结构设计的质量必须要有良好的工艺措施来保证。因此,要求设计者必须结合生产实际考虑其结构工艺性。

4.4贯彻标准化、模块化:

4.4.1准化是国家的一项重要技术经济政策和管理措施,它对于提高产品质量

和生产率、便于使用维修、加强企业管理、降低生产成本等都具有重要

作用。结构设计中必须尽量减少特殊零、部件的数量,增加通用件的数

量,尽可能多的采用标准化、规格化的零、部件和尺寸系列(尽量采用

标准库中和国标零部件)。

4.4.2模块化是标准化的发展,是标准化的高级形式,用模块可组合成新的系

统,也易于从系统中拆卸更换。模块具有典型性、通用性、互换性、或

兼容性。标准化通用化只是在零件级进行通用互换,模块化则是在部件

级,甚至子系统级进行互换通用,从而实现更高层次的简化。

5机箱设计的其本步骤

5.1细研究产品的技术指标;

、制造与使用的唯一依据,亦是检验产品质量的客观标准,为了正确的进行机箱结构设计,应深入实际,详细研究产品的各项技术指标,了

解国内外同类产品或相近类型产品的结构与使用情况,然后再确定

结构的形式。

5.2确定机箱的类型和外形尺寸:

5.2.1机箱类型是在总体布局过程中,根据不同的产品应用需求,制定各种不

同方案,经过讨论分析和比较而确定是壁挂式、桌面式、还是上架式的。

5.2.2机箱尺寸是按机箱内元器件的大小确定初步尺寸,然后根据这个尺寸选

用标准尺寸;也可先选定标准的外形尺寸,再进行箱内的元器件布局分配。

5.2.3面板设计、机箱内元器件的排列布局;

5.2.4面板的尺寸是在机箱类型、尺寸确定后定下的,而面板上各种操纵和显

示装置的选择和布局,应该根据电原理图的要求、人机工程、造型、通风等因素综合考虑。

5.2.5机箱内部元器件的排列是根据电原理图,主要元、器件的外形尺寸及相

互关系,并考虑通风、减振、屏蔽及走线的方便美观程度等来确定的。

5.3确定机箱零、部件结构形式,绘制零件图纸

5.3.1图纸是工业的语言,再好的设计,也需用它表达出来,一套清晰完整的

图纸是一个好的产品的前提和保证。我公司机械图采用《中国国家工程制图标准》,投影方式采用第一视角投影法,尺寸标注参照GB/T2822-1981,对于由主要尺寸导出的因变量尺寸和工艺上工序间的尺寸,不受此限制;对已有标准规定的尺寸,可按专用标准选用,机械组参照GB/T 14665-1998所做的《模板及图框使用说明》对CAD电子档、图框、图层、图线等也做了详细规定,详见《受控文件归档模板》。

5.3.2本公司一套完整的机械资料由以下9部份组成:;;;;;;;;;

图纸封面:包括所设计机箱的名称及设计、审核、批准的签名;

零件清单:分为《IPC-XXXXXX零件清单》与《IPC-XXXXXX零件

清单(非军工产品)》,包括设计机箱的关键\重要零件和一

般零件的图纸清单和应用到的机箱辅件清单,非军工产品

零件清单无产品特性分类,详见附表及填表说明;

:要能够明确表达出主要零、部件及元器件的安装位置,机箱的外

型、安装尺寸,并在标题栏上方列出主要零、部件及元器

件清单,对于关键\重要零件在备注栏中分别标注“G”与

“Z”标示;

部件图:在总装图不能完全表达设计意图时,还需做出部件图,

部件图的要求同于总装图;

零件图:是整套图纸的最基本单元,要求能按制图标准清楚表达

零件,对于关键\重要尺寸,需在标示尺寸后分别标注

“(Gx)”与“(Zx)”标示,“x”表示处数,如:图上尺

寸28±,标示为“28±(G3)”,同时在标题栏中注明零

件名称、数量、所属机箱、图号、材料、表面镀涂、零件

版本以及关键\重要零件标示等,如果同时具有关键特性

和重要特性的零件图,则只在图纸标题栏内标注“G”;

碰焊图:要求能够清楚表达各碰焊件的位置,在有严格尺寸要求时,

还需标注尺寸、公差,在碰焊图明细栏中,需详细列出碰

焊件的代号、名称、图号、数量;

丝印图:必须能清楚表达出丝印文字、图形的位置;技术要求中应

注明丝印文字、图形的高度,字体类型、颜色等;颜色

PANTONE色卡表示;

XXX…- X XX

图纸流水号如:01~99

M:零件图S:丝印图

H:碰焊图W:线组图

P:包装图ZP:装配图

产品型号

例:编号IETH802-M01,其中:IETH802表示产品型号,M表示零

件图,01表示第一张图纸。

,所有零件的表面处理,在零件图、碰焊图中只注明“喷漆”或是“喷粉”,具体颜色在《零件清单》中注明,不做表面处理的零件,镀涂栏内

不填内容。

资料审核

,图纸及清单经审批后,分别交工程进行工艺会签,交品质进行质量会签及认证进行标准化审核才能受控发放;

一般产品的图纸及清单的受控,只需审批后就可送文控受控,其他签核栏

用“/”划掉。

机箱

6机箱的结构件:

6.1机箱零部件的分类及命名:

面板组件背板组件

箱盖箱体导

如上图所示,机箱主要由五大部份组成,各部份又分成若干小的部份,在没有特殊要求的情况下,零件图中的零件名称需按上图所列的零件名称

命名,上图也可作为整套机箱设计完后的对照检查使用。

6.2面板组件(摘自GB/T )

(见图1-1~图1-3)

图图图

6.2.1.1面板宽度B的尺寸系列:,,

6.2.1.2高度H的尺寸系列见表1-1

6.2.1.3面板的材料:;工作站的面板用铝合金板制作,厚度分为10mm、、、;

6.2.1.4面板上的装饰:为了机箱外表的美观,一般在机箱的面板上都有一些装饰性的丝

印、凹凸槽等,原则是不能影响机箱功能及牢固性,公司的标志一般装在机箱面

板的左上角醒目位置,特殊情况可例外;

表1-1

代号图号n.U

H h1 h2 h3

±0.4

1-1 1U 43.6 5.9 2U 88.1 37.7

1-2 1U 43.6 5.9 31.8 2U 88.1 5.9 76.2 3U 132.5 37.7 57.15 4U 177 37.7 101.6 5U 221.5 37.7 146.1 6U 265.9 37.7 190.5

1-3

6U 265.9 37.7 57.15 76.2 7U 310.3 37.7 88.9 57.15 8U 354.8 37.7 101.6 76.2 9U 399.2 37.7 101.6 120.6 10U 443.7 37.7 101.6 165.1 11U 488.1 37.7 133.3 146.1 12U 532.6 37.7 133.3 190.6

注:表中:U=;H=;当结构设计需要增加不足1U的面板高度时,允许在H值上增加1/2U,但h1、h2、h3不变。

6.2.1.5面板安装槽口或安装孔的尺寸见图1-4:

6.2.1.6面板的类型与机柜立柱的配合示意,见图1-5:

6.2.1.7面板与机柜(或机架)在宽度方向上的安装尺寸(见图1-6、表1-2)

表1-2

B B1 B’min

482.6 465 450

609.6 592 577

762.0 744.4 729.4

6.2.2挂耳:挂耳可与面板做成一体,也可单独做成一个零件,但挂耳上的

上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/;

6.2.3把手:把手应优先选用《机械设计通用件标准库》中的把手,为了便

于机箱上架后与机柜立柱贴平,机箱面板上固定把手的螺钉应选用沉

头螺钉,面板也需在背面沉孔,把手装上后,不得影响上架螺钉的装

配;新设计把手时,应符合以下标准:

(1)4U(包含4U)以上的机箱,把手固定孔距为138mm,

固定螺孔为2-M4;

(2)2U机箱把手固定孔距为64mm,固定螺孔为2-M4;

(3)1U机箱把手固定孔距为35mm,固定螺孔为2-M3;

6.2.4面板支架:面板支架是面板与箱体之间的过渡件,它和面板、箱体都

要有良好的电接触,面板支架不光要支撑面板,还要支撑装在门板内

的开关、灯板、防尘网组件等,面板支架上开关类的开孔可参照《机

械设计标准库》,,;

6.2.5门组件:门组件一般由门、玻璃、门绞几部份组成,因要监视门内指

示灯的运行状态,一般在门上都开有能够看到灯的观察窗,在观察窗

内嵌有门玻璃;门绞是把门与箱体联接起来的一个重要部件,应优先

选用《机械设计通用件标准库》中的标准门铰链,设计时应对门的开

闭情况做模拟试验,包括锁在内的所有门上附件不得与面板有碰撞、

卡滞现象,完全开启后的门也不能碰在面板上,以免蹭掉面板上的喷

涂层;,靠近门绞侧的间隙可适当放大,考虑到转动干涉及外表的美观,

门绞侧的边可铣成斜边,门框相应位置也需倒角;

6.3箱盖组件

6.3.1箱盖:箱盖的外型尺寸:一般与箱体同宽,与箱体接触面有良好的电接触,;

6.3.2箱盖压条:为便于箱盖与箱体固定,在箱盖内侧设计有压条,帮助箱盖卡在箱体

上,;

6.4箱体组件:箱体、面板与箱盖的基本尺寸(见图1-7、表1-3);

表1-3

B 482.6 609.6

B3(包含机箱两导轨)<449(推荐不含导轨425)<576(推荐不含导轨560)

H 见表1-1

H3 ≦H(参照GB/T2822-1981选用标准尺寸)

D3 240、300、360、420,需要时按60mm增量增加

6.4.1箱体是整个机箱的重要组成部分之一,它不光承担机箱中电子元器件的

“保卫”、屏蔽、固定的任务,还要在适当的位置对电子元器件的连接

线加以固定;箱体与其它部件碰焊时,焊点间距不得大于50mm,对一些

外露的窄长缝隙,需加以处理,方法有三种,a减小碰焊点间距,b缩

小固定螺钉间距,c 增加EMC弹片;

6.5驱动器架:驱动器架可按其在机箱中所处位置及与相邻零件、元件的位置关系确

定,驱动器需有前后调节的空间,,驱动器架与驱器以及机壳要保证有良好的电气接触,例如可在橡胶减震上装跨接弹片,在不装光软驱的情况下,还应设计光、软驱盖板,光软驱盖应优先选用《机械设计通用件标准库》中的。

6.6压条:压条的作用是在机箱中压紧所有板卡,使机箱在经受恶劣环境下的震动时板

卡不致于松动或接触不良,所以压条要有一定的钢性、强度,,在已知最高板卡的情况下,,这样压块既有一定的压缩量,又不用再加工浪费工时,在压其它板卡时,可在压块尺寸A上进行调整,见图1-8;压条上装压块的开孔见图1-9,两侧开孔若要错开设计时,靠近插槽架一侧的开孔按正常位置设计;压条分为前后两条,前压条压在全长卡的后端,后压条在机箱中的位置一般处于PICMG卡前端1/3处(约为114mm),前、后压条下表面距板卡上表面的距离应相等,如图1-10所示;

图图

6.7EMC弹片:为了保证整机的电磁兼容性,机箱设计时必须考虑屏蔽问题,而接缝的

连接工艺及结构对屏蔽效能影响最大,所以要求接缝为碰焊的,,焊点间距不得大于50mm,螺钉连接时,也应有同样的重叠和螺钉间距;在结构上不能满足以上要求时,就要考虑应用EMC弹片来保证机箱接触面缝隙不大于50mm了,EMC弹片应优先选用《机械设计通用件标准库》中的。

6.8喇叭架:机箱上的喇叭主要作用是放大主板上蜂鸣器的声音,它的位置最好选在

面板、机箱底面等能透出声音的地方,喇叭、喇叭压片请优先选用《机械设计通用件标准库》中的。

6.9进风防尘组件:随着电技术的迅速发展,微电子元器件和设备的组装密度也在迅

速提高,组件和设备的热流密度也在迅速增加,为了防止电子元器件的热失效,保证它们在规定的热环境下,能按预定的参数正常、可靠地工作,就要给它们创造一个良好的热环境,要创造这样的环境,首先要从电子设备的热控制入手,一般来说,电子设备冷却的方法有以下几种:

自然冷却法,靠电子元件自身的热对流、辐射、传导来散发热量,优点是可靠性高,成本低,它不需要风扇、热管等冷却装置,避免了因

机械部件磨损或故障影响系统可靠性的敝病,缩小了机箱空间,在

设计低功耗主板时应优先考虑自然冷却法;

6.9.2强迫空气冷却法,此法在一些热流密度要求高,温升要求也比较高的电

子设备中得到广泛应用,优点是设备简单,成本低,缺点是体积重量大,噪音也较大,机械部件磨损或故障会影响系统的可靠性;(我们公司的

工控机箱大多采用的是此种方法,而此法中用的最多的又是C整机鼓风

冷却法),强迫空气冷却的基本形式有三种,a单个电子元器件的强迫

空冷,也就是对某个发热特别严重的电子元器件设计专用风道,采取点

冷却的方式;b整机抽风冷却,也就是把风扇装在出风口处,特点是风

量大,风压小,各部分风量比较均匀,适用于单元热量分布比较均匀,各元件所需冷却表面的风阻较小的机箱;c整机鼓风冷却法,也就是把

风扇装在进风口处,特点是风压大,风量比较集中,适用于单元内热量

分布不均匀,各单元需要专门风道冷却,风阻较大,元件较多的机箱;

6.9.3整机抽风或鼓风所需风量公式如下:

Q

f = Φ / ρC

p

Δt (m3/s)

式中ρ???空气的密度:kg/ m3;

C

p

???空气的比热:J/(kg.℃);

Φ???总损耗功率(热流量):W;

Δt ???冷却空气出口与进口温差℃(一般Δt可取10℃左右)6.9.4这是一种比较保守的计算方法,它忽略了机箱四周对大气的辐射和自然

对流换热所散去的热量,算出的值偏大;如果外界温度低于机箱表面温度,精确计算时,应该把辐射和自然对流换热所散去的热量减去,再求所需风量,一般在强迫风冷时,辐射与自然对流散热量约占总散热量的

10%左右,既Q

f = Φ-Φ10%/ ρC

p

Δt (m3/s)

6.9.5直接液体冷却法,此法适用于体积功率密度较高的电子元器件或部件,

优点是冷却效率极高,缺点是需要对流泵和热交换器等部件,易损,维护成本高;

6.9.6热管冷却法,热管是一种热传导效率很高的传热器件,其传热性能比相

同的金属导热能力高几十倍,且热管两端的温差很小,应用热管传热时,

主要是如何减小热管两端接触界面上的热阻;

6.9.7我们使用最多的是强迫空气冷却法,此法中不管采用哪种形式,都要考

虑风道及风孔的设计,风道因受机箱体积、箱内元器件布局的限制,要

根据具体情况来定;风孔设计时要把握以下四条基本准则: a通风孔

的开设要有利于气流形成有效的自然对流通道;b进风孔尽量对准发热

元器件;c进风口与出风口要远离,为防止气流短路,应开在温差较大

的相应位置,进风孔尽量低,出风孔尽量高;d进、出风孔都应考虑电

磁泄露,进风孔还需要考虑防尘;

6.9.8因防尘网对进风有一定的阻碍作用,应用时应该根据机箱实际工作的环

境来定,一般1U机箱工作的环境相对较好,可考虑不用防尘网;防尘

网应有专门的支架来支撑,拆装也应方便,利于使用者定期清理防尘网

上的灰尘;

6.9.9进风防尘组件中的主角是风扇,它的选用应综合考虑,考虑到降低噪声

及结构的合理性,一般在设计时风扇支架都是和插槽架合二为一的;6.10底板组件:底板组件是一套机箱的核心部分,在结构上, 底板组件是由底板支架、

插槽架、I/O架和I/O弹片四部份组成,而设计时,最关心的是装在这些支架上的主板、底板之间的位置、尺寸关系,目前为止,还没有找到过这方面的现成资料,我以我们公司现有的底板、主板经测绘后,总结出它们之间的关系如图1-11,供大家设计时参考:

6.10.1底板组件的四个零件中,I/O架的尺寸与主板关系最为密切,我公司以

前的机箱对此件的尺寸未做统一规定,我根据我们以前的老产品及主板尺寸定出I/O架的主要关联尺寸,见图1-12,供大家设计时参考;

6.10.2底板支架,顾名思义是固定底板的,应按所用底板配好螺孔,外型与底

板做成相近形状,与机箱固定的孔位还需做防反设计;,,与隔离柱等高;

6.10.3为了加强对主板的散热,插槽架经常与风扇架设计成一体,所以插槽架

中间部分应尽可能大的镂空,新设计的机箱插槽架还要承担支撑前压条的任务,插

槽架上装卡条的孔位如图1-13;

6.10.4I/O弹片作用是加强键仔与I/O架之间的接触, 《机械设计通用件标准

库》中收进了我公司常用底板需配的几款I/O弹片,设计时请优先选用;

6.11背板组件

6.11.1背板:背板是整个机箱的后屏障,I/O架、一些并口、串口、键盘接口、

电源出口都固定在它上面,大多数机箱还要从背板上出风,一些行

业(比如DVR行业)还有大把的线要从背板上出来,所以背板上最

好留一些出线孔,不用时用盖板盖上;背板在许可的情况下最好做

成可拆式,,它与箱体要保持良好的电导通。

钢结构最新设计规范

钢结构设计规范GB50017-2003 第一章总则 第1.0.1 条为在钢结构设计中贯彻执行国家的技术经济政策,做到技术先进、经济合理、安全适用、确保质量,特制定本规范。 第1.0.2 条本规范适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3 条本规范的设计原则是根据《建筑结构设计统一标准》(CBJ68-84))制订的。 第1.0.4 条设计钢结构时,应从工程实际情况出发,合理选用材料、结构方案和构造措施,满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求,宜优先采用定型的和标准化的结构和构件,减少制作、安装工作量,符合防火要求,注意结构的抗腐蚀性能。 第1.0.5 条在钢结构设计图纸和钢材订货文件中,应注明所采用的钢号(对普通碳素钢尚应包括钢类、炉种、脱氧程度等)、连接材料的型号(或钢号)和对钢材所要求的机械性能和化学成分的附加保证项目。此外,在钢结构设计图纸中还应注明所要求的焊缝质量级别(焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》)。 第1.0.6 条对有特殊设计要求和在特殊情况下的钢结构设计,尚应符合国家现行有关规范的要求。 第二章材料 第2.0.1 条承重结构的钢材,应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3 号钢(沸腾钢或镇静钢)、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢,其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2 条下列情况的承重结构不宜采用3 号沸腾钢: 一、焊接结构:重级工作制吊车梁、吊车桁架或类似结构,冬季计算温度等于或低于- 20C时的轻、中级工作制吊车梁、吊车桁架或类似结构,以及冬季计算温度等于或低于—30 C 时的其它承重结构。 二、非焊接结构:冬季计算温度等于或低于- 20 C时的重级工作制吊车梁、吊车桁架 或类似结构。 注:冬季计算温度应按国家现行《采暖通风和空气调节设计规范》中规定的冬季空气调节室外计算温度确定,对采暖房屋内的结构可按该规定值提高10 C采用。 第2.0.3 条承重结构的钢材应具有抗拉强度、伸长率、屈服强度(或屈服点)和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材,必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50 t的中级工作制焊 接吊车梁、吊车桁架或类似结构的钢材,应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于-20 C时,对于3号钢尚应具有-20C冲击韧性的合格保证;对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有—40C冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。 第2.0.4 条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450 、ZG270-500 或ZG310-570 号钢。 第2.0.5 条钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条,应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。 选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构,宜采用低氢型焊条。 二、自动焊接或半自动焊接采用的焊丝和焊剂,应与主体金属强度相适应。焊丝应符合现行标准《焊接用钢丝》的规定。

电气维修安全技术操作规程示范文本

电气维修安全技术操作规 程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

电气维修安全技术操作规程示范文本使用指引:此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进,同时考虑各个环节之间的关系,每个环节实现的具体要求而进行的风险控制与规划,并将危害降低到最小,文档经过下载可进行自定义修改,请根据实际需求进行调整与使用。 1检查作业场所的环境、安全设施,确认符合有关安全 规定,方可进行作业。作业时,按规定正确穿戴和使用劳 动防护用品。操作时不得少于两人。 2所有绝缘、检验工具,应妥善保管、严禁他用,并定 期检查、校验。 3工作现场用高低压设备及线路,应按工作设计及有关 电气安全技术规程进行工作。 4线路上禁止带负荷接电或断电,并禁止带电操作。 5安装高压开关,自动空气开关等有返回弹簧的开关设 备时,应将开关置于断开位置。 6对多台配电箱(盘)并列进行检测或检修时,手指不 得放在两盘的接合处,也不

得触摸连接螺孔。 7带电设备装置的金属外壳须接地,如不在同一地点,另一端应有人看守或加锁。对仪表、接线等检查无误,人员撤离后,方可升压。 8电气设备或材料,作非冲击性试验,升压或降压,均应缓慢进行。因故暂停或试压结束,应先切断电源,安全放电,并将升压设备高压侧短路接地。 9电力传动装置系统及高低压各型开关调试、检测时,应将有关的开关手柄取下或锁上,悬挂警示牌,防止误合闸。 10用摇表测定绝缘电阻,应防止有人触及正在测定中的线路或设备。测定容性或感性材料、设备时,必须先放电。雷雨时禁止测定线路绝缘。 11电流互感器禁止开路,电压互感器禁止短路和以升压方式运行。

建筑电气施工技术规范

1.编制依据 1.1《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 1.2《电气装置安装工程母线装置安装施工及验收规范》GBJ149-90 1.3《电气装置安装工程电缆线路施工及验收规范》GB50168-92 1.4《电气装置安装工程接地装置施工及验收规范》GB50169-92 1.5《电气装置安装工程旋转电机施工及验收规范》GB50170-92 1.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92 1.7《电气装置安装工程低压电器施工及验收规范》GB50254-96 1.8《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96 1.9《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96 1.10《电气装置安装工程电气照明装置施工及验收规范》GB50259-96 1.11《电气装置安装工程电气设备交接试验标准》GB50150-91 1.12《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 GB50257-96 1.13《施工现场临时用电安全技术规范》JGJ-46-88 2.编制说明 本方案适用于MDI工程中电气装置工程的施工,主要包括变压器、母线、盘柜、电缆线路、电机、接地、照明等电气装置的安装,该工程中多数装置是防爆场所,施工中要严格按照国家标准规范进行。该工程中有部分电伴热系统,该部分方案的编制依据我公司施工过的沧化TDI施工经验。现场如有变动,再做修改和补充。 3.施工准备 3.1认真熟悉图纸,了解工程中电气装置工程概况。技术员作好技术交底。 3.2配合土建做好保护管预埋及预留孔工作,保证其位置及尺寸正确无误。 3.3编制好施工用材料计划。 3.4做好施工用电准备工作。备齐施工用料及施工机具。 3.5与质检部门一起进行工程设备及材料的检验工作。要求设备材料的规格、型号、数量应与图纸一致,并有合格证,同时应符合规范要求,做好检验记录。 4.质量及技术要求 4.1电力变压器的安装

钢结构最新设计规范方案

钢结构设计规GB50017-2003 第一章总则 第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策,做到技术先进、经济合理、安全适用、确保质量,特制定本规。 第1.0.2条本规适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3条本规的设计原则是根据《建筑结构设计统一标准》(CBJ68-84))制订的。 第1.0.4条设计钢结构时,应从工程实际情况出发,合理选用材料、结构方案和构造措施,满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求,宜优先采用定型的和标准化的结构和构件,减少制作、安装工作量,符合防火要求,注意结构的抗腐蚀性能。 第1.0.5条在钢结构设计图纸和钢材订货文件中,应注明所采用的钢号(对普通碳素钢尚应包括钢类、炉种、脱氧程度等)、连接材料的型号(或钢号)和对钢材所要求的机械性能和化学成分的附加保证项目。此外,在钢结构设计图纸中还应注明所要求的焊缝质量级别(焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规》)。 第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计,尚应符合国家现行有关规的要求。 第二章材料 第2.0.1条承重结构的钢材,应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3号钢(沸腾钢或镇静钢)、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢,其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2条下列情况的承重结构不宜采用3号沸腾钢: 一、焊接结构:重级工作制吊车梁、吊车桁架或类似结构,冬季计算温度等于或低于-20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构,以及冬季计算温度等于或低于-30℃时的其它承重结构。 二、非焊接结构:冬季计算温度等于或低于-20℃时的重级工作制吊车梁、吊车桁架或类似结构。 注:冬季计算温度应按国家现行《采暖通风和空气调节设计规》中规定的冬季空气调节室外计算温度确定,对采暖房屋的结构可按该规定值提高10℃采用。 第2.0.3条承重结构的钢材应具有抗拉强度、伸长率、屈服强度(或屈服点)和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材,必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50t的中级工作制焊接吊车梁、吊车桁架或类似结构的钢材,应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于-20℃时,对于3号钢尚应具有-20℃冲击韧性的合格保证;对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有-40℃冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。 第 2.0.4条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450、ZG270-500或ZG310-570号钢。 第2.0.5条钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条,应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构,宜采用低氢型焊条。

电气安全标准体系结构图及说明

电气安全标准体系结构图及说明 电气安全标准体系是指建立适用于在交流电压50V至1500V及直流电压75V至1500V 的电气、电子设备、装置、器具的安全标准体系,以降低电击事故和电气火灾的发生,保障人身、财产的安全。 电气安全标准体系由基础技术领域的电气安全标准和产品技术领域的电气安全标准 二个层次构成,其框架结构见下图: 基础技术领域的电气安全标准由规范、导则、指南,人机界面、标志、标识,术语、图形、

符号,电气设备安装与电击保护,着火危险试验,环境技术与环境条件分类,电气设备静电防护,低压设备的绝缘配合,外壳防护等级等9部分基础安全技术标准组成。 1、规范、导则、指南的标准有: ——国家电气设备安全技术规范; ——安全出版物的编写及基础安全出版物和专业安全出版物的应用(IEC导则104);——环境方面—在电工产品标准中包括的环境内容(IEC导则109); ——多媒体设备安全导则(IEC导则112); ——家庭控制系统—安全导则(IEC导则110)。 2、标志、标识的标准有: ——安全标志和标识; ——安全标志使用导则; ——安全色; ——导线颜色或数字标识(IEC446)。 3、术语、符号、图形的标准有: ——电气安全名词术语; ——电气安全的图形、符号。 4、电击保护方法的标准有: ——电流通过人体的效应(IEC479-1,IEC479-2); ——特低电压(ELV)限值(IEC1201); ——电气、电子设备防触电保护分类、要求(IEC536-1,IEC536-2); ——外壳防护等级(IP代码)(IEC529); ——检验外壳防护用的试具(IEC1032); ——电击防护装置和设备的通用部分(IEC1140); ——电气设备安全设计导则; ——低压系统内设备的绝缘配合(IEC664-1); ——电气设备用双重绝缘的安全要求(UL1097); 5、着火危险试验方法(略)。 6、使用环境分类标准有: ——由保护装置特性确定不同使用场所的分类和电气设备的选用。

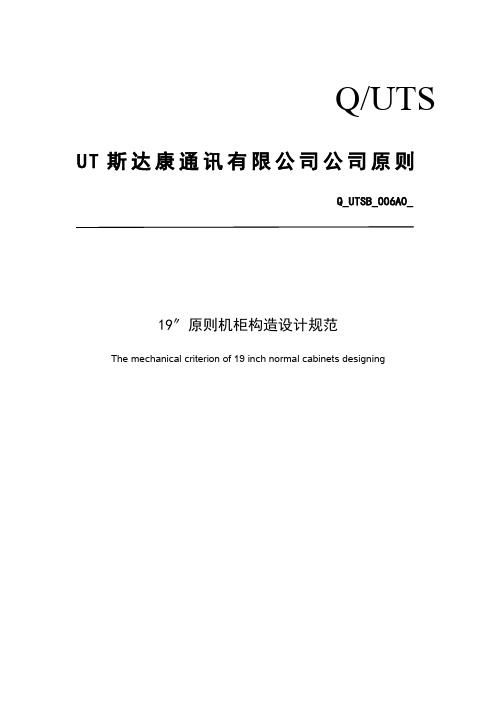

标准机柜结构设计规范
