简单的配筋计算me

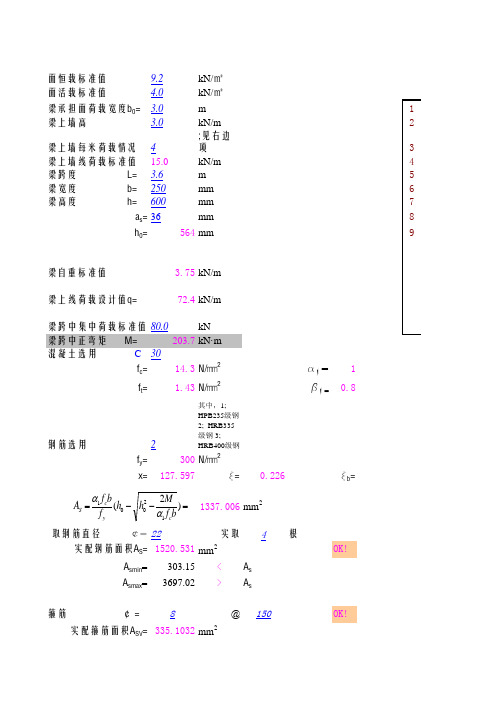

面恒载标准值9.2kN/㎡面活载标准值 4.0kN/㎡梁承担面荷载宽度b 0= 3.0m 1梁上墙高 3.0kN/m2梁上墙每米荷载情况4;见右边项3梁上墙线荷载标准值15.0kN/m4梁跨度 L= 3.6m5梁宽度 b=250mm6梁高度 h=600mm7a s =36mm8h 0=564mm9梁自重标准值 3.75kN/m梁上线荷载设计值q=72.4kN/m梁跨中集中荷载标准值80.0kN梁跨中正弯矩 M=203.7kN·m混凝土选用 C 30f c =14.3N/㎜2a 1=1f t = 1.43N/㎜2b 1=0.8钢筋选用2其中，1; HPB235级钢 2; HRB335级钢 3; HRB400级钢f y =300N/㎜2x=127.597x =0.226x b =1337.006mm 2取钢筋直径 ￠＝22实取4根实配钢筋面积A S =1520.531mm 2OK!A smin =303.15<A sA smax =3697.02>A s箍筋 ￠＝8@150OK!实配箍筋面积A SV =335.1032mm 2=--=)2(12001bf Mh h f b f A c y c S a a120厚预制空心板含灌缝 2.10kN/㎡120标准砖墙加抹灰 2.84kN/m 120多孔砖墙加抹灰 2.48kN/m 240标准砖墙加抹灰 5.00kN/m 240多孔砖墙加抹灰 4.28kN/m 240砼砌块 3.43kN/m 370标准砖墙加抹灰7.34kN/m 370多孔砖墙加抹灰 6.23kN/m 200砼砌块 2.86kN/m 受弯构件经济配筋率钢筋混凝土板(0.3~0.8)%矩形截面梁(0.6~1.5)%T形截面梁(0.9~1.8)%。

框架梁的钢筋配筋率是根据设计要求和构件尺寸计算出来的，下面是一个简单的实例：假设有一个宽度为400毫米、高度为600毫米的矩形截面框架梁，长度为5米，设计要求承受最大荷载为100吨。

假定采用HRB400级别的钢筋，则可以按如下步骤计算梁的钢筋配筋率：1. 计算梁的截面面积：截面面积=宽度×高度=0.4m×0.6m=0.24平方米。

2. 根据设计要求计算梁的弯矩：最大弯矩=M=100吨×5米×10=5000kN·m。

3. 假设采用直径为20毫米的HRB400钢筋进行配筋，则单根钢筋的抗弯能力为Asfy=π×(20毫米/2)²×275MPa≈1539.38mm²。

4. 确定钢筋的配筋率：As/A=5000kN·m/(0.24m²×275MPa)=76.32%。

5. 对于钢筋的层间距离，根据混凝土结构设计规范的相关规定，可按照以下公式计算：h0=0.45×min(h, b)≈0.45×400毫米≈180毫米。

6. 计算钢筋的数量：As=As/A×A=0.76×0.24平方米×1539.38mm²≈281.67mm²。

因此，需要配筋的钢筋根数N≈281.67mm²/1539.38mm ²≈0.183根。

7. 将钢筋等分到每层中，计算每层的钢筋根数：每层钢筋根数=N/2≈0.09根。

8. 按照设计要求和规范要求确定钢筋的位置、间距和弯曲半径等参数。

需要注意的是，上述计算仅为示例，实际的梁的钢筋配筋率需要根据具体的设计要求和结构尺寸进行计算。

一、剪力墙配筋工程量计算基础插筋垂直钢筋中间层纵筋（变截面）剪力墙钢筋拉筋水平钢筋内侧纵筋外侧连梁钢筋箍筋剪力墙有哪些钢筋纵筋暗梁钢筋箍筋基础插筋暗柱钢筋纵筋中间层纵筋（变截面）箍筋顶层纵筋拉筋洞口加强钢筋暗柱钢筋：箍筋长（中心线）=（b+h）*2-8*c+4*d+1.9d*2+max（10d，75mm）*2箍筋长（外皮线）=（b+h）*2-8*c+8*d+1.9d*2+max（10d，75mm）*2拉筋长（主筋）=h-2*c+2*d+1.9d*2+max（10d，75mm）*2拉筋长（箍筋）= h-2*c+4*d+1.9d*2+max（10d，75mm）*2机械连接：纵筋=a+h+基础到楼顶-顶板厚+lae箍筋根数=（层高-50）/间距+1绑扎连接：纵筋=a+h+基础到楼顶-顶板厚+lae+n* lie箍筋根数=（搭接范围2* lie+500 -50）/加密区间距+1+（层高-搭接范围2* lie-500）非/加密区间距拉筋根数同箍筋连梁钢筋中间层纵筋一侧端部=洞口宽+ max（lae，支座宽-c+15d，0.4lae+15d）+ max（lae，600）中间层纵筋两侧端部=洞口宽+ max（lae，支座宽-c+15d，0.4lae+15d）*2中间层纵筋无端部=洞口宽+ max（lae，600）*2中间层箍筋根数=（洞口宽-2*50）/间距+1顶层箍筋根数={洞口宽+max（lae，支座宽-c+15d，0.4lae+15d）+ max（lae，600）}/间距+1 ={洞口宽+ max（lae，支座宽-c+15d，0.4lae+15d）*2}/间距+1={洞口宽+ max（lae，600）*2}/间距+1剪力墙钢筋：①垂直钢筋（遇到洞口弯15d）绑扎连接纵筋=a+h+基础到楼顶-顶板厚+lae+n* lie机械连接纵筋=a+h+基础到楼顶-顶板厚+lae②水平钢筋长=长-2c+15d③拉筋根数=长*宽/间距/间距暗梁纵筋=净长+2* lae箍筋根数=（洞口宽-2*50）/间距+1二、柱配筋工程量计算①拉筋①非纵筋②箍筋①基础插筋①中柱纵筋柱有哪些钢筋②中间层纵筋②边柱纵筋②纵向筋③屋面层纵筋③角柱纵筋KZ框架柱KZZ框支柱LZ梁上柱QZ剪力墙上柱GZ构造柱TZ梯柱Lie搭接长度= 1.2\1.4\1.6*Lae 25% 50% 75%基础插筋(搭接)=a+H-c+基hn/3+Lie 基础插筋(机械连接)=a+H-c+基hn/3基础层纵筋(搭接)=h-基hn/3+Lie+上层hn/3 基础层纵筋(机械连接)= h-基hn/3+上层hn/3 1层纵筋(搭接)=h- 本层hn/3+Lie+上层max（hn/6，b,500）1层纵筋(机械连接)= h- 本层hn/3+ 上层max（hn/6，b,500）中间层纵筋(搭接)=h- 本层max（hn/6，b,500）+Lie+上层max（hn/6，b,500）中间层纵筋(机械连接)= h- 本层max（hn/6，b,500）+ 上层max（hn/6，b,500）屋面层中柱(搭接)= h- 本层max（hn/6，b,500）-c+12d屋面层中柱(机械连接)= h- 本层max（hn/6，b,500）-c+12d屋面层边柱①=外边根数*65%= h- 本层max（hn/6，b,500）-h+1.5 Lae屋面层边柱②=外边根数*35%= h- 本层max（hn/6，b,500）-c+柱宽-2c+8d屋面层边柱③=钢筋总数-外边根数= h- 本层max（hn/6，b,500）-c +12d屋面层角柱①=两个外边根数*65%= h- 本层max（hn/6，b,500）-h+1.5 Lae屋面层角柱②=两个外边根数*35%= h- 本层max（hn/6，b,500）-c+柱宽-2c+8d屋面层角柱③=钢筋总数-外边根数= h- 本层max（hn/6，b,500）-c +12d基础层箍筋根数=（基础高-c）/500基础层箍筋(搭接)=（基hn/3+2.3Lie+本层max（hn/6，b,500）+梁高）/100+非加密区/200 基础层箍筋(机械连接)=（基hn/3+本层max（hn/6，b,500）+梁高）/100+非加密区/2001层箍筋(搭接)=（本hn/3+2.3Lie+本层max（hn/6，b,500）+梁高）/100+非加密区/2001层箍筋(机械连接)=（本hn/3+本层max（hn/6，b,500）+梁高）/100+非加密区/200中间层箍筋(搭接)=（2.3Lie+2*本层max（hn/6，b,500）+梁高）/100+非加密区/200中间层箍筋(机械连接)=（2*本层max（hn/6，b,500）+梁高）/100+非加密区/200屋面层柱箍筋(搭接)=（2.3Lie+2*本层max（hn/6，b,500）+梁高-c）/100+非加密区/200屋面层柱箍筋(机械连接)=（2*本层max（hn/6，b,500）+梁高-c）/100+非加密区/200拉筋根数=层高/200/2屋面层拉筋根数=（层高-c）/200/2三、梁配筋工程量计算①上部通筋①端支座①第一排①拉筋②支座负筋②中支座②第二排②箍筋①上部筋③架力筋梁有哪些钢筋②中部筋①构造筋③纵筋③下部筋②抗扭筋KL框架梁WKL屋面框架梁KZL框支梁L非框架梁XL悬挑梁直锚max(Lae，0.5hc+5d) 弯锚max(Lae，0.4Lae +15d，支座-c+15d)梁净高大于450时，有构造筋G和抗扭筋N，G=净长+15d 架力筋=长+0.15*2拉筋长=b-2c+4d\2d+1.9d*2+ max(10d，75)*2箍筋长= (b+h)*2-8c+8d\4d+1.9d*2+ max(10d，75)*2 加密max(2h，500)；max(1.5h，500) 非框架梁：下通=L+12d*2 支座负筋=Lae+L/5XL: ①上= Lae+L-C+12d ②上= Lae+L+实长+10d ③上= Lae+0.75L ④下= L*系数+12d WKL：①上通筋通至梁底KL（3A）：①上= L-C+12d ②上= L-C+12d+L/3 ③下= L*系数+12d四、板配筋工程量计算①X轴方向①底筋②Y轴方向板有哪些钢筋①支座筋①端支座①负筋②面筋②温度筋②中支座②分布筋LB楼板WB屋面板YXB延伸悬跳板XB纯悬跳板T上部钢筋B下部钢筋底筋=(hc/2+6.25d)*2+ L 负筋=h-2c+L+La+6.25d 分布筋= L+150*2YXB（2A）：上X向= 6.25d +La +L +h-2c+5d+n* Lie 上Y向= 6.25d*2 +La*2 +L 悬跳板上筋= 6.25d +La +L +h-2c+5d 分布筋= L -2c +6.25d*2XB：上X向= 6.25d +La +L +h-2c+5d 分布筋= L -2c +6.25d*2阳台板：上X向= L +( h-2c) *2 分布筋= L -2c +6.25d*2。

梁的配筋计算公式 在建筑工程中，梁是承受和传递荷载的重要结构元素。

为确保梁具备足够的强度和刚度，需要进行合理的配筋设计。

本文将介绍梁的配筋计算公式，帮助工程师和设计师了解如何计算梁的配筋。

一、梁的基本概念和承载原理 在开始讲述梁的配筋计算公式之前，我们先来了解一些梁的基本概念和承载原理。

梁是一种常见的水平荷载承受结构，通常呈长方形或T形截面。

梁的主要承载原理是靠其下部混凝土和上部钢筋共同工作，从而将荷载沿梁的长度传递到支座上。

二、梁的受力分析和假设条件 在进行梁的配筋计算前，首先需要进行梁的受力分析，并做出一些假设条件。

梁在受力过程中主要受到弯矩和剪力的作用，并根据不同的梁受力形式，可以分为受弯梁、受剪梁和受弯加剪梁三种。

在进行梁的配筋计算时，我们通常做出以下假设条件： 1. 材料的线性弹性特性：假设混凝土和钢筋的材料具有线性弹性特性，即满足胡克定律。

2. 平截面假设：假设梁截面平面在受力过程中保持平面且不变形。

3. 平面截面假设：假设梁截面在各截面上的应力分布均为平面假设的结果。

4. 材料强度极限：根据设计要求和规范，假设混凝土和钢筋的强度有限。

在进行梁的配筋计算前，我们需要明确计算的目标，即确定所需的纵向和横向钢筋的数量和位置。

根据不同的受力状态和设计要求，我们可以使用不同的配筋计算公式。

受弯梁是最常见的一种梁受力形式，其主要受到弯矩的作用。

根据弯矩和梁的几何尺寸，可以使用以下公式计算纵向钢筋的配筋率： As = (M * d) / (0.87 * fy * b * h) 其中，As为纵向钢筋面积，M为弯矩，d为梁截面的有效高度，fy 为钢筋的屈服强度，b为梁的宽度，h为梁的高度。

受剪梁主要受到剪力的作用，为了保证梁的安全性能，需合理计算横向钢筋的配筋率。

根据剪力和横向钢筋的直径和间距，可以使用以下公式计算横向钢筋的配筋率：ρv = V / (0.87 * fy * b * s) 其中，ρv为横向钢筋的配筋率，V为剪力，fy为钢筋的屈服强度，b为梁的宽度，s为横向钢筋的间距。

梁配筋计算
梁的配筋计算包括主筋和箍筋的设计，具体步骤如下：
1. 确定梁的几何参数，包括梁的宽度、高度、跨度等。

2. 根据设计荷载和梁的长度，计算出弯矩图。

3. 根据弯矩图，确定梁的受拉区和受压区。

4. 根据梁的几何参数和设计要求，选择适当的混凝土强度等级和钢筋强度等级。

5. 根据受拉区的弯矩和混凝土的抗拉强度，计算出主筋的面积。

6. 根据箍筋间距、箍筋直径和箍筋强度等级，计算出箍筋的面积。

7. 根据主筋和箍筋的面积，将其进行布置，并计算出实际的抗剪强度。

8. 检查梁的配筋是否满足强度和挠度的要求。

9. 如有需要，进行迭代计算，调整主筋和箍筋的面积，直至满足设计要求为止。

需要注意的是，梁的配筋计算涉及到复杂的力学分析和材料力学知识，建议由专业的结构设计人员进行计算。

配筋的计算原理柱基础层：筏板基础〈=2000mm时，基础插筋长度=基础层层高-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接长度LLE（如焊接时，搭接长度为0）筏板基础〉2000mm时，基础插筋长度=基础层层高/2-保护层+基础弯折a+基础纵筋外露长度HN/3+与上层纵筋搭接的长度LLE（如焊接时，搭接长度为0）地下室：柱纵筋长度=地下室层高-本层净高HN/3+首层楼层净高HN/3+与首层纵筋搭接LLE （如焊接时，搭接长度为0）首层：柱纵筋长度=首层层高-首层净高HN/3+max(二层净高HN/6，500，柱截面边长尺寸（圆柱直径）)+与二层纵筋搭接的长度LLE（如焊接时，搭接长度为0）中间层：柱纵筋长度=二层层高-max(二层层高HN/6，500，柱截面尺寸（圆柱直径）)+max （三层层高HN/6，500，柱截面尺寸（圆柱直径））+与三层搭接LLE（如焊接时，搭接长度为0）顶层：角柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE其中锚固长度取值：当柱纵筋伸入梁内的直径长〈LAE时，则使用弯锚，柱纵筋伸至柱顶后弯折12d，锚固长度=梁高-保护层+12d；当柱纵筋伸入梁内的直径长〉=LAE时，则使用直锚：柱纵筋伸至柱顶后截断，锚固长度=梁高-保护层，当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边总数的1/2。

内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边总数的1/2。

边柱：外侧钢筋长度=顶层层高－max（本层楼层净高HN/6，500，柱截面长边尺寸（圆柱直径））－梁高+1.5LAE内侧钢筋长度=顶层层高－max(本层楼层净高ＨＮ/6，500，柱截面长边尺寸（圆柱直径）)-梁高+LAE当框架柱为矩形截面时，外侧钢筋根数为：2根角筋，b边一侧钢筋总数内侧钢筋根数为：2根角筋，b边一侧钢筋总数，h边两侧钢筋总数。

钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。

（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。

（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。

（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。

（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。

（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。

（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。

（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。

平法梁配筋计算（经典算法）来源：建筑工人联盟版权归原作者所有●梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

下面以一个实例具体介绍梁配筋的计算规则：●集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。

●原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢；原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6 根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推。

梁配筋图如下：说明：1. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)Ln：梁净跨;Hc：柱截面沿框架方向的高度2. 一级抗震加密区>=2Hb，二至四级>=1.5Hb手工计算结果如下：上部通长筋2b22:L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d=3600+5800+3600+2800+200-2*25+35*22-400+25+12*22 =15950+395+264支座1右端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽-BHC+ max(Lae-支座宽+BHC,15d)= (3600-200*2)/3+400-25+35*22-400+25=1442+395支座2两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3=(5800-200*2)/3+400+ (5800-200*2)/3= 4000支座2两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100支座3两端上部一排筋2b22：L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3= (5800-200*2)/3+400+ (5800-200*2)/3= 4000支座3两端上部二排筋2b22：L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4=(5800-200*2)/4+400+(5800-200*2)/4=3100支座4两端上部一排筋2b22：L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC= (3600-200*2)/3+400+2800-200-25= 4042第一跨下部纵筋3b18：L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+BHC)=3600-2*200+400-25+35*18+ 15*18=4205+270第二跨下部纵筋4b18：L=Ln+max(Lae,0.5Hc+5d)*2=(5800-200*2)+2*35*18=6660第三跨下部纵筋3b18：L= Ln+max(Lae,0.5Hc+5d)*2=(3600-2*200)+2*35*18=4460右悬梁下部筋3b18：L= 悬梁长-BHC+15d=(2800-200)-25+15*18=2845箍筋尺寸：L1=300-2*25+2*8=266L2=600-2*25+2*8=566箍筋根数计算：第一跨箍筋根数：N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round[(1.5*600-50)/100]+Round[(3600-400-2*1.5*600)/200]+1=2*9+7+1=26根第二跨箍筋根数：N=2*Round[(1.5*600-50)/100]+[Round(5800-400-2*1.5*600)/200]+1=2*9+18+1=37根第三跨箍筋根数：(同第一跨) N=26根右悬梁箍筋根数：N=Round[(2800-200-2*50)/100] +1 =26根箍筋根数计算：总根数：N=26+37+26+26=115根。

纵筋配筋率计算公式
纵筋配筋率计算公式是用于计算混凝土结构中纵向钢筋与截面积之比的公式。

纵筋配筋率是评估结构抗弯能力的重要指标，对于混凝土构件的承载力和耐久性具有重要影响。

通常情况下，纵筋配筋率可以由以下公式计算得出：
纵筋配筋率 = (钢筋截面积 / 混凝土截面面积) × 100%
其中，钢筋截面积是指纵向钢筋在截面平面上的面积，而混凝土截面面积则是
指整个混凝土截面的总面积。

通过计算纵筋配筋率，我们可以评估混凝土结构的受力性能。

一般而言，较高
的纵筋配筋率意味着更多的钢筋用于支撑荷载，增强了结构的承载能力和抗弯刚度。

然而，过高的纵筋配筋率可能导致施工难度增加，同时会增加成本。

在实际工程中，在满足设计要求和规范的情况下，通常会参考结构受力性能、
施工难度和经济性等因素，选择适当的纵筋配筋率。

需要注意的是，纵筋配筋率的计算公式是一种基本方法，根据具体的结构和设
计要求，可能会有不同的修正系数和特殊计算方法。

因此，在实际应用中，应该参考具体的设计规范和专业知识，确保计算纵筋配筋率的准确性和合理性。

综上所述，纵筋配筋率计算公式是评估混凝土结构承载能力的重要指标之一。

通过合理计算和选择适当的纵筋配筋率，可以提高混凝土结构的抗弯能力，确保工程质量和安全性。
