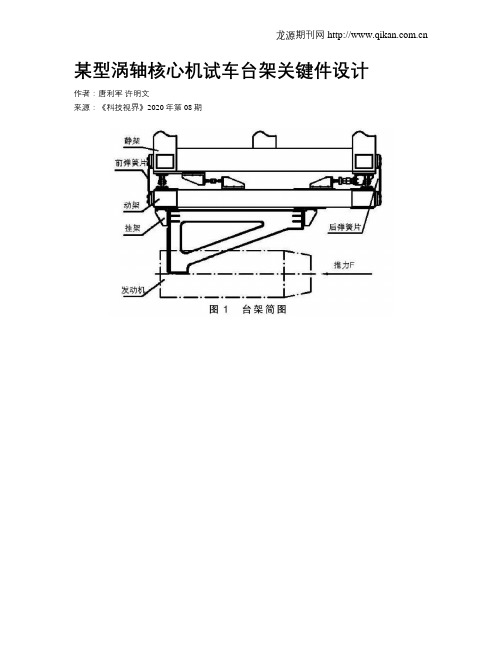

某型涡轴核心机试车台架关键件设计作者：唐利军许明文来源：《科技视界》2020年第08期摘要试车台架是安装和固定发动机的机架，是发动机试验台最重要的组成单元。
本文介绍了某型涡轴核心机试车台架关键件的设计依据和台架结构。
按照核心机试验过程中的最高试车载荷，对试车台架关键零部件弹簧片、主安装节进行了计算分析，计算结果表明该设计符合试验要求。
关键词核心机;试车台架;关键件;设计中图分类号： V263.47 ; ; ; ; ; ; ; ; ;文献标识码： ADOI：10.19694/ki.issn2095-2457 . 2020 . 08 . 25AbstractTest bench， a frame for installing and fixing the engine， is the most important component of the test bed for engine. The design of foundation and structural of the test bench for a gas generator on a turboshaft engine are introduced in this study. The spring blades and installation node of the crucial parts were calculated and analyzed under the condition of the maximum test load.Key wordsGas generator; Test bench; Critical parts; Design0 前言核心机是燃气涡轮發动机最重要的组成部分，包含了发动机压力最大、温度和转速最高的部件。
以美国GE公司ATEGG计划为代表，从1963年开始第一代核心机研究，近半个世纪的研制实践证明，核心机试验研究是发动机预研和型号研制不可缺少的重要阶段，在发动机研制过程中发生的80%以上的技术问题都与核心机密密切相关[1]。
某涡轴发动机起停姿态下润滑系统特性试验分析【摘要】本文旨在通过对某涡轴发动机起停姿态下润滑系统特性的试验分析，探究其工作原理、设计特点以及试验方法。
首先介绍了涡轴发动机起停姿态下的工作原理，然后详细分析了涡轴发动机起停姿态下的润滑系统设计特点。
接着介绍了试验方法，并对润滑系统特性进行了深入分析。
通过试验结果与数据分析，得出了关于涡轴发动机起停姿态下润滑系统特性的重要结论。
最后总结了本文的研究成果，提出了未来研究方向，并给出了结论和建议。
通过本文的研究，可以更好地了解涡轴发动机在起停姿态下的润滑系统特性，为相关领域的研究和实践提供参考和指导。
【关键词】涡轴发动机，起停姿态，润滑系统，试验分析，工作原理，设计，试验方法，特性分析，结果分析，结论，未来研究方向，建议。
1. 引言1.1 研究背景涡轴发动机是目前飞机上常见的一种发动机类型，其在飞行中需要在不同的姿态下进行起停操作。
涡轴发动机在起停姿态下面临着较大的挑战，润滑系统的设计和性能对其稳定运行至关重要。
目前，涡轴发动机在起停姿态下的润滑系统特性仍然存在一定的研究空白，需要深入研究和探讨。
在这种情况下，开展关于涡轴发动机起停姿态下润滑系统特性试验分析的研究具有积极的意义和重要的价值。
涡轴发动机起停姿态下的润滑系统特性试验分析的研究背景主要包括对该领域现有研究的回顾和总结，以及对未来研究方向的探讨。
通过对涡轴发动机起停姿态下润滑系统特性进行深入分析，可以为涡轴发动机的工程应用提供重要的参考和指导，同时也对航空领域的技术发展和飞行安全具有重要的意义。
1.2 研究目的.研究目的：通过对涡轴发动机起停姿态下润滑系统特性进行试验分析，旨在探究在不同起停姿态下润滑系统的工作状况及性能表现，为进一步优化涡轴发动机设计提供参考。
具体目的包括：第一，深入了解涡轴发动机在起停过程中润滑系统的运行机理，揭示其在不同姿态下的润滑性能特点；第二，研究涡轴发动机起停过程中润滑系统设计的合理性与可靠性，为相关技术改进提供依据；分析不同润滑系统参数对涡轴发动机起停姿态下性能指标的影响，为工程实践提供理论支持；第四，为航空航天领域涡轴发动机的研究与发展提供实用的参考与借鉴。
航空发动机控制系统设计必须保证系统在任何环境条件下以及受到任何形式干扰作用时都具有良好的稳定性[1]。
某涡轴发动机进行地面台架试车时，在稳定状态出现燃气涡轮转速、动力涡轮转速等参数异常波动现象，因此建立故障树进行排查，最终确定故障原因并采取相应改进措施，经试验验证表明，改进措施有效。
1 故障现象某涡轴发动机地面台架试验过程中，当停留在地慢、空慢以及最大连续等稳定状态时，在车台总距杆和测功器扭矩不变情况下，出现燃油流量、燃气涡轮转速以及动力涡轮转速等参数异常波动现象。
其中在地慢状态燃油流量、燃气涡轮转速及动力涡轮转速的波动频率约为0.035Hz，最大波动幅度分别为3.5kg/h、0.8%和0.4%；燃油流量的波动超前燃气涡轮转速相位为0.6π；燃气涡轮转速的波动超前动力涡轮转速相位为0.25π。
经初步排查分析，发动机转速异常波动的主要原因是泵调节器输出燃油流量出现波动。
2 故障分析2.1 建立故障树根据故障现象、泵调节器工作原理及燃油计量原理分析，可能造成泵调节器输出燃油流量波动的因素为压差波动或计量面积波动，所以建立的故障树如图1所示。
