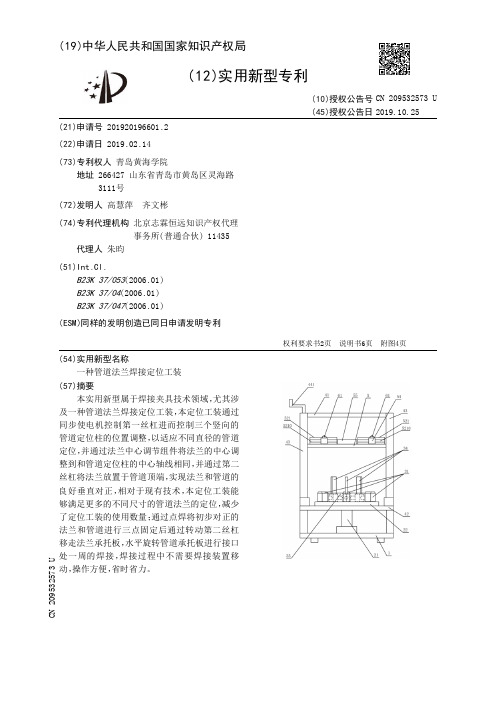

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196601.2(22)申请日 2019.02.14(73)专利权人 青岛黄海学院地址 266427 山东省青岛市黄岛区灵海路3111号(72)发明人 高慧萍　齐文彬　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 朱昀(51)Int.Cl.B23K 37/053(2006.01)B23K 37/04(2006.01)B23K 37/047(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种管道法兰焊接定位工装(57)摘要本实用新型属于焊接夹具技术领域，尤其涉及一种管道法兰焊接定位工装，本定位工装通过同步使电机控制第一丝杠进而控制三个竖向的管道定位柱的位置调整，以适应不同直径的管道定位，并通过法兰中心调节组件将法兰的中心调整到和管道定位柱的中心轴线相同，并通过第二丝杠将法兰放置于管道顶端，实现法兰和管道的良好垂直对正，相对于现有技术，本定位工装能够满足更多的不同尺寸的管道法兰的定位，减少了定位工装的使用数量；通过点焊将初步对正的法兰和管道进行三点固定后通过转动第二丝杠移走法兰承托板，水平旋转管道承托板进行接口处一周的焊接，焊接过程中不需要焊接装置移动，操作方便，省时省力。

权利要求书2页 说明书6页 附图4页CN 209532573 U 2019.10.25C N 209532573U权　利　要　求　书1/2页CN 209532573 U1.一种管道法兰焊接定位工装，其特征在于：包括水平设置的方形底座，所述底座的顶部通过轴承垂直转动连接有立柱，所述立柱的顶部垂直固定连接有管道承托板，所述管道承托板的顶部固定设置有管道支撑组件，所述管道支撑组件的数量为三个，包括电机、第一丝杠、滑块和管道定位柱，三个所述电机的中心始终位于相同的圆弧上，三个所述电机围成的空间内固定设置一圆形衬板，所述圆弧和衬板的中心均位于立柱中心轴线的延长线上，所述衬板上沿径向开设有三条滑槽，相邻的两条所述滑槽之间夹角为120°，所述电机的输出轴固定连接有第一丝杠，所述第一丝杠上螺纹连接一滑块，每个滑槽内均沿其长度方向上滑动设置一滑块，所述滑块的形状、尺寸与滑槽的形状、尺寸相匹配，每个所述滑块的顶部均固定连接一竖直设置的管道定位柱，三个所述管道定位柱的中心均布于同一圆弧上；所述管道定位柱的上方从上到下依次间隔水平设置有第一方形框架和第二方形框架，所述第一方形框架的外侧和第二方形框架的外侧均通过若干竖向设置的支撑柱固定连接，若干所述支撑柱的底部垂直固定连接于底座，所述第一方形框架和第二方形框架之间竖向设置有第二丝杠和若干导向轴，所述第二丝杠与第一方形框架和第二方形框架均转动连接，所述第二丝杠的顶部穿过第一方形框架与一把手固定连接，所述导向轴上上下滑动设置有法兰承托板，所述法兰承托板水平设置且与第二丝杠转动连接；所述法兰承托板的中间开设有方形开口，所述方形开口内设置有法兰中心调节组件。

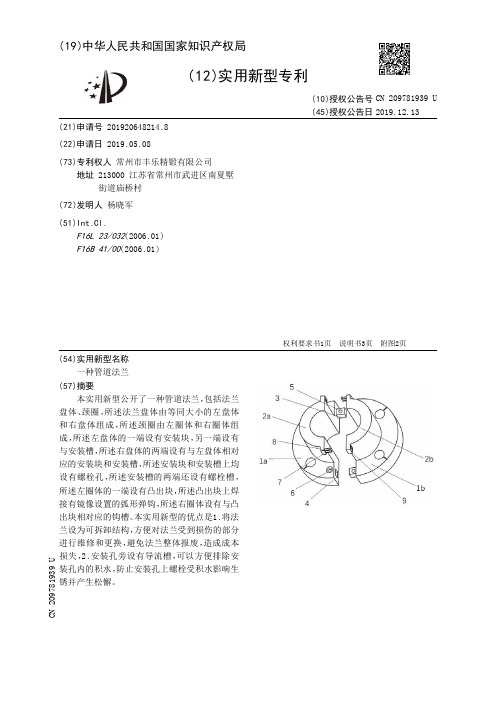

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920648214.8(22)申请日 2019.05.08(73)专利权人 常州市丰乐精锻有限公司地址 213000 江苏省常州市武进区南夏墅街道庙桥村(72)发明人 杨晓军　(51)Int.Cl.F16L 23/032(2006.01)F16B 41/00(2006.01)(54)实用新型名称一种管道法兰(57)摘要本实用新型公开了一种管道法兰，包括法兰盘体、颈圈，所述法兰盘体由等同大小的左盘体和右盘体组成，所述颈圈由左圈体和右圈体组成，所述左盘体的一端设有安装块，另一端设有与安装槽，所述右盘体的两端设有与左盘体相对应的安装块和安装槽，所述安装块和安装槽上均设有螺栓孔，所述安装槽的两端还设有螺栓槽，所述左圈体的一端设有凸出块，所述凸出块上焊接有镜像设置的弧形弹钩，所述右圈体设有与凸出块相对应的钩槽。

本实用新型的优点是1.将法兰设为可拆卸结构，方便对法兰受到损伤的部分进行维修和更换，避免法兰整体报废，造成成本损失，2.安装孔旁设有导流槽，可以方便排除安装孔内的积水，防止安装孔上螺栓受积水影响生锈并产生松懈。

权利要求书1页 说明书3页 附图2页CN 209781939 U 2019.12.13C N 209781939U权　利　要　求　书1/1页CN 209781939 U1.一种管道法兰，包括法兰盘体（1）、颈圈（2），其特征在于：所述法兰盘体（1）由等同大小的左盘体（1a）和右盘体（1b）组成，所述颈圈（2）由左圈体（2a）和右圈体（2b）组成，所述左盘体（1a）的一端设有安装块（3），另一端设有与安装槽（4），所述右盘体（1b）的两端设有与左盘体（1a）相对应的安装块（3）和安装槽（4），所述安装块（3）和安装槽（4）上均设有螺栓孔（5），所述安装槽（4）的两端还设有螺栓槽（6），所述左圈体（2a）的一端设有凸出块（7），所述凸出块（7）上焊接有镜像设置的弧形弹钩（8），所述右圈体（2b）设有与凸出块（7）相对应的钩槽（9）。

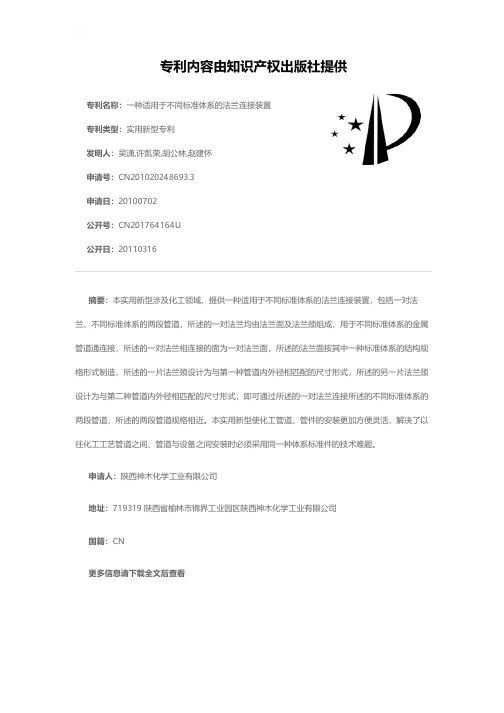

专利名称：一种适用于不同标准体系的法兰连接装置专利类型：实用新型专利
发明人：吴潇,许凯荣,胡公林,赵建怀
申请号：CN201020248693.3
申请日：20100702
公开号：CN201764164U
公开日：
20110316
专利内容由知识产权出版社提供
摘要：本实用新型涉及化工领域，提供一种适用于不同标准体系的法兰连接装置，包括一对法兰、不同标准体系的两段管道，所述的一对法兰均由法兰面及法兰颈组成，用于不同标准体系的金属管道通连接，所述的一对法兰相连接的面为一对法兰面，所述的法兰面按其中一种标准体系的结构规格形式制造，所述的一片法兰颈设计为与第一种管道内外径相匹配的尺寸形式，所述的另一片法兰颈设计为与第二种管道内外径相匹配的尺寸形式，即可通过所述的一对法兰连接所述的不同标准体系的两段管道，所述的两段管道规格相近。

本实用新型使化工管道、管件的安装更加方便灵活，解决了以往化工工艺管道之间、管道与设备之间安装时必须采用同一种体系标准件的技术难题。

申请人：陕西神木化学工业有限公司
地址：719319 陕西省榆林市锦界工业园区陕西神木化学工业有限公司
国籍：CN
更多信息请下载全文后查看。

专利名称：一种法兰与管道焊接自动固定装置专利类型：发明专利
发明人：杨毫辉
申请号：CN201910568962.X
申请日：20190627
公开号：CN110328489A
公开日：
20191015
专利内容由知识产权出版社提供
摘要：本发明公开了一种法兰与管道焊接自动固定装置，涉及固定装置技术领域，该法兰与管道焊接自动固定装置，包括支撑腿，所述支撑腿的数量为两个，两个所述支撑腿的相对面均与固定环的侧表面固定连接，所述固定环的内壁分别固定连接有第一水平托辊和两个活动托辊，且第一水平托辊两侧顶部位置处均通过合页分别与两个活动托辊活动连接，所述第一水平托辊和两个活动托辊均与管道本体的表面活动连接，两个所述活动托辊的底部分别与两个活动杆的顶部活动连接。

本发明通过设置活动托辊、内螺纹管、活动杆、螺杆和液压推杆，解决了现有技术法兰与管道焊接一般采用手动将管道固定以及管道固定装置难以适配不同管径管道的问题。

申请人：广东西南石化装备有限公司
地址：525000 广东省茂名市红旗北路233号
国籍：CN
代理机构：广州赤信知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
