ANSYS常用功能ANSYS常用功能总结1 ANSYS软件的功能简介ANSYS是一个大型通用的商业有限元软件，具有功能完备的前后处理器，强大的图形处理能力，奇特的多平台解决方案，平台支持NT、LINUX、UNIX和异种异构网络浮动，各种硬件平台数据库兼容，功能一致，界面统一。

1.1 前处理功能ANSYS具有强大的实体建模技术。

与现在流行的大多数CAD软件类似。

通过自顶向下或自底向上两种方式，以及布尔运算、坐标变换、曲线构造、蒙皮技术、拖拉、旋转、拷贝、镜射、倒角等多种手段，可以建立真实地反映工程结构的复杂几何模型。

ANSYS提供两种基本网格划分技术：智能网格和映射网格，分别适合于ANSYS初学者和高级使用者。

智能网格、自适应、局部细分、层网格、网格随移、金字塔单元(六面体与四面体单元的过渡单元)等多种网格划分工具，帮助用户完成精确的有限元模型。

另外，ANSYS还提供了与CAD软件专用的数据接口，能实现与CAD软件的无缝几何模型传递。

这些CAD软件有Pro／E、UG、CATIA、lDEAS，Solidwork、Solid edge、lnventor、MDT等。

ANSYS还可以读取SAT、STEP、ParaSolid、lGES 格式的图形标准文件。

此外，ANSYS还具有近200种单元类型，这些丰富的单元特性能使用户方便而准确地构建出反映实际结构的仿真计算模型。

1.2 强大的求解器ANSYS提供了对各种物理场的分析，是目前唯一能融结构、热、电磁、流场、声学等为一体的有限元软件。

除了常规的线性、非线性结构静力、动力分析之外，还可以解决高度非线性结构的动力分析、结构非线性及非线性屈曲分析。

提供的多种求解器分别适用于不同的问题及不同的硬件配置。

1.3 后处理功能ANSYS的后处理用来观察ANSYS的分析结果。

ANSYS的后处理分为通用后处理模块和时间后处理模块两部分。

后处理结果可能包括位移温度应力应变速度以及热流等，输出形式可以是图形显示和数据列表两种。

ANSYS详细全介绍开放、灵活的仿真软件，为产品设计的每一阶段提供解决方案通用仿真电磁分析流体力学行业化分析模型建造设计分析多目标优化客户化结构分析解决方案结构非线性强大分析模块Mechanical显式瞬态动力分析工具LS-DYNA新一代动力学分析系统AI NASTRAN电磁场分析解决方案流体动力学分析行业化分析工具设计人员快捷分析工具仿真模型建造系统多目标快速优化工具CAE客户化及协同分析环境开发平台ANSYS StructureANSYS Structure 是ANSYS产品家族中的结构分析模块，她秉承了ANSYS家族产品的整体优势，更专注于结构分析技术的深入开发。

除了提供常规结构分析功能外，强劲稳健的非线性、独具特色的梁单元、高效可靠的并行求解、充满现代气息的前后处理是她的四大特色。

ANSYS Structure产品功能非线性分析• 几何非线性• 材料非线性• 接触非线性• 单元非线性动力学分析•模态分析- 自然模态- 预应力模态- 阻尼复模态- 循环模态• 瞬态分析- 非线性全瞬态- 线性模态叠加法•响应谱分析- 单点谱- 模态- 谐相应- 单点谱- 多点谱•谐响应分析•随机振动叠层复合材料•非线性叠层壳单元•高阶叠层实体单元•特征- 初应力- 层间剪应力- 温度相关的材料属性- 应力梯度跟踪- 中面偏置•图形化- 图形化定义材料截面- 3D方式察看板壳结果- 逐层查看纤维排布- 逐层查看分析结果•Tsai-Wu失效准则求解器•迭代求解器- 预条件共轭梯度(PCG)- 雅可比共轭梯度(JCG)- 非完全共轭梯度(ICCG)自然模态• 直接求解器- 稀疏矩阵- 波前求解器•特征值- 分块Lanczos法- 子空间法- 凝聚法- QR阻尼法(阻尼特征值)并行求解器•分布式并行求解器-DDS-自动将大型问题拆分为多个子域，分发给分布式结构并行机群不同的CPU（或节点）求解- 支持不限CPU数量的共享式并行机或机群- 求解效率与CPU个数呈线性提高• 代数多重网格求解器-AMG- 支持多达8个CPU的共享式并行机- CPU每增加一倍，求解速度提高80％- 对病态矩阵的处理性能优越, ,屈曲分析• 线性屈曲分析• 非线性屈曲分析• 热循环对称屈曲分析断裂力学分析• 应力强度因子计算• J积分计算• 裂纹尖端能量释放率计算大题化小•单元技术•子结构分析技术•子模型分析技术设计优化•优化算法- 子空间迭代法- 一阶法•多种辅助工具- 随机搜索法- 等步长搜索法- 乘子计算法- 最优梯度法- 设计灵敏度分析•拓扑优化二次开发特征• ANSYS参数化设计语言(APDL) • 用户可编程特性（UPF）•用户界面设计语言(UIDL) • 专用界面开发工具（TCL/TK）• 外部命令概率设计系统(PDS)•十种概率输入参数•参数的相关性•两种概率计算方法- 蒙特卡罗法*直接抽样* Latin Hypercube抽样- 响应面法*中心合成*Box-Behnken设计•支持分布式并行计算•可视化概率设计结果- 输出响应参数的离散程度*Statistics* LHistogram* Sample Diagram- 输出参数的失效概率* Cumulative Function* Probabilities- 离散性灵敏度*Sensitivities* Scatter Diagram* Response Surface前后处理(AWE)• 双向参数互动的CAD接口• 智能网格生成器• 各种结果的数据处理• 各种结果的图形及动画显示• 全自动生成计算报告支持的硬软件平台• Compaq Tru64 UNIX • Hewlett-Packard HP-UX • IBM RS/6000 AIX• Silicon Graphics IRIX• S un Solaris• Windows: 2000,NT,XP• LinuxANSYS MultiphysicsTM MultiphysicsANSYS MultiphysicsTM集结构、热、计算流体动力学、高/低频电磁仿真于一体，在统一的环境下实现多物理场及多物理场耦合的仿真分析；精确、可靠的仿真功能可用于航空航天、汽车、电子电气、国防军工、铁路、造船、石油化工、能源电力、核工业、土木工程、冶金与成形、生物医学等各个领域，功能强大的各类求解器可求解从冷却系统到发电系统、从生物力学到MEMS等各类工程结构。

ANSYS与ABAQUS软件介绍及对比1.功能和应用领域：ANSYS是一款强大的通用有限元分析软件，包括结构、热力学、流体力学等多个领域，能够模拟各种复杂的物理现象。

它具有灵活的建模能力，可以进行静力学、热分析、模态分析、优化等多种分析，并且易于与其他软件集成。

ANSYS在航空航天、能源、汽车、电子等众多领域具有广泛的应用。

ABAQUS是由达索系统公司开发的有限元分析软件，主要用于结构和材料领域的分析。

它提供了丰富的分析类型，包括静力学、动力学、热分析、流体-结构耦合等。

ABAQUS具有强大的非线性分析能力，适用于复杂的材料行为和结构变形的仿真。

它在航空航天、汽车、能源等领域得到了广泛应用。

2.用户界面和建模：ANSYS提供了直观友好的用户界面，可以通过命令行或图形界面进行交互。

它具有丰富的建模和网格划分工具，能够快速创建几何模型并生成高质量的网格。

ANSYS还提供了强大的后处理工具，可以对计算结果进行可视化和分析。

ABAQUS的用户界面相对较为复杂，需要通过命令行或者Python脚本进行操作。

它的建模功能相对较少，对于复杂的几何模型需要使用其他软件进行前处理。

ABAQUS的后处理能力强大，可以进行详细的结果分析和可视化。

3.材料模型和求解算法：ANSYS提供了丰富的材料模型，包括线性弹性、非线性弹性、塑性、损伤等多种模型。

它使用有限元方法进行求解，可以选择不同的求解算法和求解器，如直接法、迭代法等。

ANSYS的求解速度较快，特别适用于大规模模型和复杂加载条件。

ABAQUS同样提供了多种材料模型，包括线性和非线性模型。

它使用显式和隐式求解算法，具有较好的稳定性和精度。

ABAQUS在非线性分析和大变形问题上有较好的表现，但对于大规模模型的求解速度相对较慢。

4.支持和学习资源：ANSYS和ABAQUS都拥有庞大的用户群体和丰富的学习资源。

两者均提供了官方文档、教程、培训等支持服务，用户可以从官方网站获取相关资料。

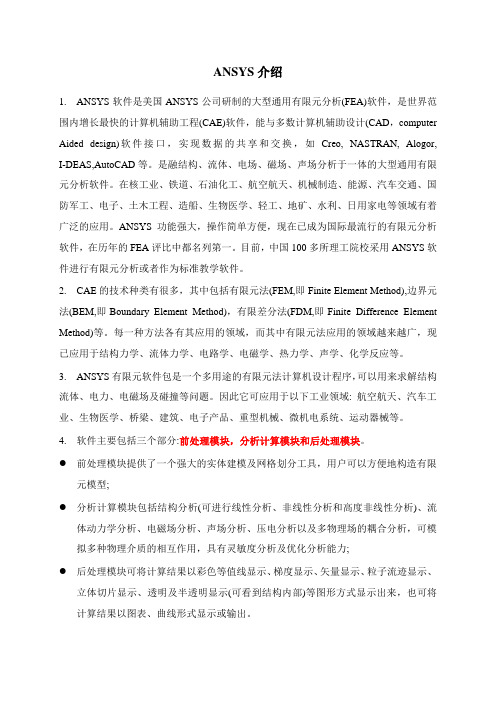

ANSYS介绍1. ANSYS软件是美国ANSYS公司研制的大型通用有限元分析(FEA)软件，是世界范围内增长最快的计算机辅助工程(CAE)软件，能与多数计算机辅助设计(CAD，computer Aided design)软件接口，实现数据的共享和交换，如Creo, NASTRAN, Alogor, I-DEAS,AutoCAD等。

是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

在核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、造船、生物医学、轻工、地矿、水利、日用家电等领域有着广泛的应用。

ANSYS功能强大，操作简单方便，现在已成为国际最流行的有限元分析软件，在历年的FEA评比中都名列第一。

目前，中国100多所理工院校采用ANSYS软件进行有限元分析或者作为标准教学软件。

2. CAE的技术种类有很多，其中包括有限元法(FEM,即Finite Element Method),边界元法(BEM,即Boundary Element Method)，有限差分法(FDM,即Finite Difference Element Method)等。

每一种方法各有其应用的领域，而其中有限元法应用的领域越来越广，现已应用于结构力学、流体力学、电路学、电磁学、热力学、声学、化学反应等。

3. ANSYS有限元软件包是一个多用途的有限元法计算机设计程序，可以用来求解结构流体、电力、电磁场及碰撞等问题。

因此它可应用于以下工业领域: 航空航天、汽车工业、生物医学、桥梁、建筑、电子产品、重型机械、微机电系统、运动器械等。

4. 软件主要包括三个部分:前处理模块，分析计算模块和后处理模块。

●前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型;●分析计算模块包括结构分析(可进行线性分析、非线性分析和高度非线性分析)、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力;●后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示(可看到结构内部)等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。

AnsysWorkbench详细介绍及入门基础1、什么是Ansys Workbench?–ANSYS Workbench中提供了与ANSYS系统求解器的强大交互功能的方法这个环境提供了一个独特的CAD及设计过程的集成系统。

2、Ansys Workbench主要组成模块：–Mechanical：利用ANSYS的求解器进行结构和热分析。

–Mechanical APDL：采用传统的ANSYS用户界面对高级机械和多物理场进行分析。

–Fluid Flow (CFX)：利用CFX进行CFD分析。

–Fluid Flow (FLUENT)：使用FLUENT进行CFD分析。

–Geometry (DesignModeler)：创建几何模型（DesignModeler）和CAD几何模型的修改。

–Engineering Data：定义材料性能。

–Meshing Application：用于生成CFD和显示动态网格。

–Design Exploration：优化分析。

–Finite Element Modeler (FE Modeler)：对NASTRAN 和ABAQUS的网格进行转化以进行ansys 分析。

–Explicit Dynamics：具有非线性动力学特色的模型用于显式动力学模拟。

3、Workbench 环境支持两种类型的应用程序：–本地应用(workspaces):目前的本地应用包括工项目管理，工程数据和优化设计本机应用程序的启动，完全在Workbench窗口运行。

–数据综合应用: 目前的应用包括Mechanical, Mechanical APDL, Fluent, CFX,AUTODYN 和其他。

4、Workbench界面主要分为2部分：---Analysis systems :可以直接在项目中使用预先定义好的模板。

---Component systems :建立、扩展分析系统的各种应用程序。

---Custom Systems : 应用于耦合(FSI,热应力,等)分析的预先定义好的模板。

ANSYS有限元分析入门与应用指南第一章：ANSYS有限元分析概述ANSYS是一种常用于工程领域的有限元分析软件，主要用于对各种结构进行力学分析、流体动力学分析、热传导分析等。

本章将对ANSYS的基本原理、工作流程和应用领域进行介绍。

1.1 ANSYS的基本原理ANSYS基于有限元方法，将实际结构或系统离散为有限数量的单元，通过对单元进行各种物理特性的分析，最终得到整个结构的行为。

有限元方法是一种数值分析方法，可以有效解决传统方法难以处理的复杂问题。

1.2 ANSYS的工作流程ANSYS的工作流程包括几个关键步骤：前处理、求解和后处理。

前处理阶段主要负责模型的建立和单元网格的划分，求解阶段进行物理场的计算和求解，后处理阶段对结果进行可视化和分析。

1.3 ANSYS的应用领域ANSYS可应用于各个工程领域，如固体力学、流体力学、热传导、电磁场等。

在航空航天、汽车工程、建筑结构、电子设备等领域都有广泛的应用。

第二章：ANSYS建模与前处理在使用ANSYS进行有限元分析之前，需要对模型进行建模和前处理工作。

本章将介绍ANSYS建模的基本方法和前处理的必要步骤。

2.1 模型建立ANSYS提供了多种建模方法，包括几何建模、CAD导入、脚本编程等。

用户可以根据需要选择合适的建模方法，对模型进行几何设定。

2.2 材料定义和属性设置在进行有限元分析之前，需要为材料定义材料性质和属性。

ANSYS提供了多种材料模型，用户可以根据具体需求进行选择和设置。

2.3 网格划分网格划分是有限元分析中非常重要的一步，它决定了模型的离散精度和计算效果。

ANSYS提供了多种单元类型和划分算法，用户可以根据需要进行合理的网格划分。

第三章：ANSYS求解与后处理在进行前处理完成后，就可以进行有限元分析的求解和后处理了。

本章将介绍ANSYS的求解方法和后处理功能。

3.1 求解方法ANSYS提供了多种求解方法，如直接法、迭代法等。

根据模型的复杂程度和求解要求，用户可以选择合适的方法进行求解。

ANSYS详细全介绍开放、灵活的仿真软件，为产品设计的每一阶段提供解决方案通用仿真电磁分析流体力学行业化分析模型建造设计分析多目标优化客户化结构分析解决方案结构非线性强大分析模块Mechanical显式瞬态动力分析工具LS-DYNA新一代动力学分析系统AI NASTRAN电磁场分析解决方案流体动力学分析行业化分析工具设计人员快捷分析工具仿真模型建造系统多目标快速优化工具CAE客户化及协同分析环境开发平台ANSYS StructureANSYS Structure 是ANSYS产品家族中的结构分析模块，她秉承了ANSYS家族产品的整体优势，更专注于结构分析技术的深入开发。

除了提供常规结构分析功能外，强劲稳健的非线性、独具特色的梁单元、高效可靠的并行求解、充满现代气息的前后处理是她的四大特色。

ANSYS Structure产品功能非线性分析• 几何非线性• 材料非线性• 接触非线性• 单元非线性动力学分析•模态分析- 自然模态- 预应力模态- 阻尼复模态- 循环模态• 瞬态分析- 非线性全瞬态- 线性模态叠加法•响应谱分析- 单点谱- 模态- 谐相应- 单点谱- 多点谱•谐响应分析•随机振动叠层复合材料•非线性叠层壳单元•高阶叠层实体单元•特征- 初应力- 层间剪应力- 温度相关的材料属性- 应力梯度跟踪- 中面偏置•图形化- 图形化定义材料截面- 3D方式察看板壳结果- 逐层查看纤维排布- 逐层查看分析结果•Tsai-Wu失效准则求解器•迭代求解器- 预条件共轭梯度(PCG)- 雅可比共轭梯度(JCG)- 非完全共轭梯度(ICCG)自然模态• 直接求解器- 稀疏矩阵- 波前求解器•特征值- 分块Lanczos法- 子空间法- 凝聚法- QR阻尼法(阻尼特征值)•分布式并行求解器-DDS-自动将大型问题拆分为多个子域，分发给分布式结构并行机群不同的CPU（或节点）求解- 支持不限CPU数量的共享式并行机或机群- 求解效率与CPU个数呈线性提高• 代数多重网格求解器-AMG- 支持多达8个CPU的共享式并行机- CPU每增加一倍，求解速度提高80％- 对病态矩阵的处理性能优越, ,屈曲分析• 线性屈曲分析• 非线性屈曲分析• 热循环对称屈曲分析断裂力学分析• 应力强度因子计算• J积分计算• 裂纹尖端能量释放率计算大题化小•单元技术•子结构分析技术•子模型分析技术设计优化•优化算法- 一阶法•多种辅助工具- 随机搜索法- 等步长搜索法- 乘子计算法- 最优梯度法- 设计灵敏度分析•拓扑优化二次开发特征• ANSYS参数化设计语言(APDL) • 用户可编程特性（UPF）• 用户界面设计语言(UIDL) • 专用界面开发工具（TCL/TK）• 外部命令概率设计系统(PDS)•十种概率输入参数•参数的相关性•两种概率计算方法- 蒙特卡罗法*直接抽样* Latin Hypercube抽样- 响应面法*中心合成*Box-Behnken设计•支持分布式并行计算•可视化概率设计结果- 输出响应参数的离散程度*Statistics* LHistogram* Sample Diagram- 输出参数的失效概率* Cumulative Function* Probabilities- 离散性灵敏度*Sensitivities* Scatter Diagram* Response Surface前后处理(AWE)• 双向参数互动的CAD接口• 智能网格生成器• 各种结果的数据处理• 各种结果的图形及动画显示• 全自动生成计算报告支持的硬软件平台• Compaq Tru64 UNIX • Hewlett-Packard HP-UX • IBM RS/6000 AIX• Silicon Graphics IRIX• Sun Solaris• Windows: 2000,NT,XP• LinuxANSYS MultiphysicsTM MultiphysicsANSYS MultiphysicsTM集结构、热、计算流体动力学、高/低频电磁仿真于一体，在统一的环境下实现多物理场及多物理场耦合的仿真分析；精确、可靠的仿真功能可用于航空航天、汽车、电子电气、国防军工、铁路、造船、石油化工、能源电力、核工业、土木工程、冶金与成形、生物医学等各个领域，功能强大的各类求解器可求解从冷却系统到发电系统、从生物力学到MEMS等各类工程结构。

ansys有限元分析实用教程ANSYS有限元分析实用教程有限元分析是一种工程数值分析方法，广泛应用于工程领域中的结构力学分析、热传导分析、流体力学分析等各个方面。

ANSYS作为一款常用的有限元分析软件，能够有效地对工程结构进行模拟和分析，得到结构的应力、位移、温度等相关信息。

本文将为大家提供一份有关ANSYS有限元分析的实用教程，希望能够帮助读者更加深入地理解和应用该软件。

一、软件介绍ANSYS是一款由美国ANSYS公司开发的通用有限元分析软件。

它能够对各种结构进行力学分析、热传导分析和流体力学分析，具有广泛的应用范围。

ANSYS软件提供了全面而强大的建模和分析工具，帮助用户模拟和分析工程结构的力学性能。

同时，软件还提供了可视化的结果展示，使用户能够直观地了解分析结果。

二、基本操作1. 创建几何模型在进行有限元分析之前，首先需要创建几何模型。

ANSYS提供了多种建模工具，包括绘制直线、圆弧、矩形等基本几何图形，以及从CAD软件导入模型。

根据实际需要，选择合适的建模工具，创建准确的几何模型。

2. 设定材料属性在进行分析之前，需要设定材料的力学性质。

ANSYS提供了各种常见材料的力学性质参数，例如弹性模量、泊松比、密度等。

根据实际情况，选择合适的材料属性，以便进行准确的分析。

3. 设定边界条件分析中，还需要设定结构的边界条件。

边界条件包括约束条件和加载条件两部分。

约束条件用于限制结构的自由度，加载条件用于模拟结构所受到的外界载荷。

根据具体情况，在ANSYS中设定合适的边界条件，以便准确模拟实际工况。

4. 网格划分在进行有限元分析之前，需要对几何模型进行网格划分。

网格划分是有限元分析的基础，它将结构离散为多个小单元，每个小单元称为一个单元。

ANSYS提供了多种网格划分算法，用户可以根据需求选择合适的划分方法。

划分完成后，还需要检查网格质量，确保每个单元的质量良好。

5. 进行分析完成以上步骤后，即可进行有限元分析。
