ANSYS中单元类型介绍和单元的选择原则
ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)、beam3是2D的梁单元，只能解决2维的问题。
2)、beam4是3D的梁单元，可以解决3维的空间梁问题。
3)、beam188是3D梁单元，可以根据需要自定义梁的截面形状。
（常规是6个自由度，比如是用于桁架等框架结构，如鸟巢，飞机场的架构）2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。

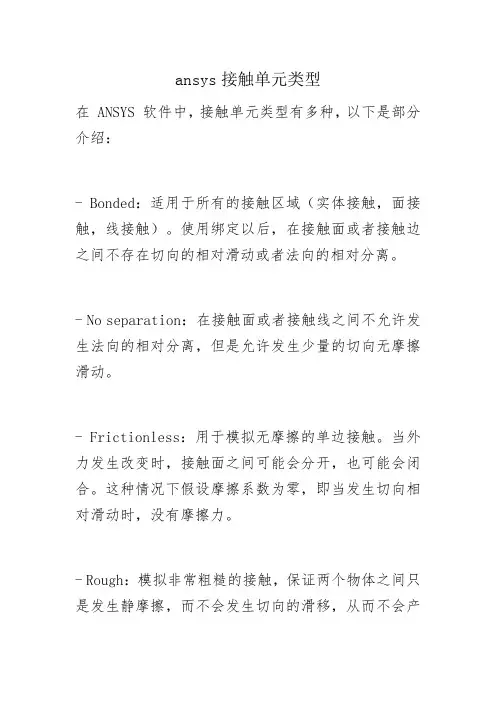

ansys接触单元类型
ansys接触单元类型
在ANSYS软件中，接触单元类型有多种，以下是部分介绍：
-Bonded：适用于所有的接触区域（实体接触，面接触，线接触）。
使用绑定以后，在接触面或者接触边之间不存在切向的相对滑动或者法向的相对分离。
-No separation：在接触面或者接触线之间不允许发生法向的相对分离，但是允许发生少量的切向无摩擦滑动。
-Frictionless：用于模拟无摩擦的单边接触。
当外力发生改变时，接触面之间可能会分开，也可能会闭合。
这种情况下假设摩擦系数为零，即当发生切向相对滑动时，没有摩擦力。
-Rough：模拟非常粗糙的接触，保证两个物体之间只是发生静摩擦，而不会发生切向的滑移，从而不会产
生滑动摩擦。
它相当于在两个物体之间施加了无限大的摩擦系数。
-Frictional：有摩擦的接触。
两个接触面之间既可以法向分离，也可以切向滑动。
当切向外力大于最大静摩擦力后，发生切向滑动。
一旦发生切向滑动后，会在接粗面之间出现滑动摩擦力，该滑动摩擦力要根据正压力和摩擦系数来计算。
此时需要用户输入摩擦系数。
-Forced frictional sliding：该选项只对刚体动力学适用。
ansys各种单元及使用

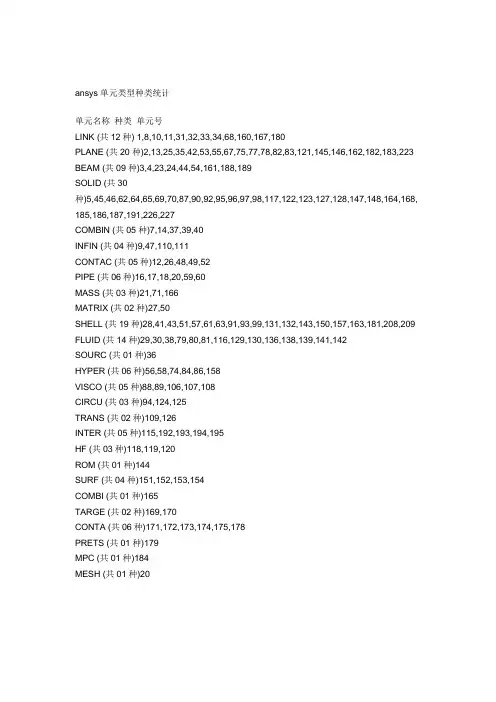

ansys单元类型种类统计单元名称种类单元号LINK (共12种) 1,8,10,11,31,32,33,34,68,160,167,180PLANE (共20种)2,13,25,35,42,53,55,67,75,77,78,82,83,121,145,146,162,182,183,223 BEAM (共09种)3,4,23,24,44,54,161,188,189SOLID (共30种)5,45,46,62,64,65,69,70,87,90,92,95,96,97,98,117,122,123,127,128,147,148,164,168, 185,186,187,191,226,227COMBIN (共05种)7,14,37,39,40INFIN (共04种)9,47,110,111CONTAC (共05种)12,26,48,49,52PIPE (共06种)16,17,18,20,59,60MASS (共03种)21,71,166MATRIX (共02种)27,50SHELL (共19种)28,41,43,51,57,61,63,91,93,99,131,132,143,150,157,163,181,208,209 FLUID (共14种)29,30,38,79,80,81,116,129,130,136,138,139,141,142SOURC (共01种)36HYPER (共06种)56,58,74,84,86,158VISCO (共05种)88,89,106,107,108CIRCU (共03种)94,124,125TRANS (共02种)109,126INTER (共05种)115,192,193,194,195HF (共03种)118,119,120ROM (共01种)144SURF (共04种)151,152,153,154COMBI (共01种)165TARGE (共02种)169,170CONTA (共06种)171,172,173,174,175,178PRETS (共01种)179MPC (共01种)184MESH (共01种)20ANSYS分析结构静力学中常用的单元类型一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
ansys三角形和四边形单元
一、概述在有限元分析中，选择合适的单元类型对于模拟结果的准确性和可靠性至关重要。
在ANSYS软件中，三角形和四边形单元是常用的两种单元类型，它们在不同的工程问题中具有各自的特点和适用范围。
本文将对ANSYS中的三角形和四边形单元进行介绍和分析，以期帮助工程师和研究人员在实际工程中做出正确的选择。
二、三角形单元的特点和适用范围1. 三角形单元是由三个节点和三个自由度构成的平面单元，适用于对称轴或面对称加载条件的问题。
它具有较好的形状适应性，可以适应复杂的几何形状。
2. 三角形单元适用于轻负载和小变形条件下的结构分析，例如弹性力学问题和轻负载的非线性分析。
3. 由于三角形单元仅有三个节点，所以对于边界条件和加载较复杂的问题，可能需要引入大量的单元来进行建模，从而增加了计算量和求解时间。
4. 三角形单元在非线性分析和大变形条件下的模拟效果较差，容易产生“锯齿”效应和收敛性问题。
三、四边形单元的特点和适用范围1. 四边形单元是由四个节点和四个自由度构成的平面单元，适用于矩形和正交结构的问题。
它具有简单的几何形状和稳定的性能。
2. 四边形单元适用于大变形和非线性条件下的结构分析，例如接触问题、塑性问题和大变形的非线性弹性力学问题。
3. 四边形单元相对于三角形单元具有更好的计算稳定性和收敛性，适用于对称和非对称加载条件的问题。
4. 由于四边形单元具有较好的几何适应性和稳定性，所以在建模过程中可以减少单元数量，从而降低了计算量和求解时间。
5. 在一些规则的结构问题中，四边形单元可能出现局部变形的问题，需要适当处理。
四、结论和建议在实际工程中，选择合适的单元类型是非常重要的。
根据上述分析，对于对称轴或面对称加载条件的问题可以选择三角形单元，而对于大变形和非线性条件下的问题可以选择四边形单元。
根据实际的工程需求和计算资源，也可以选择合适的单元类型，进行合理的建模和分析。
希望本文能够为工程师和研究人员在使用ANSYS软件进行有限元分析时提供一定的参考和帮助，使得模拟结果更加准确和可靠。

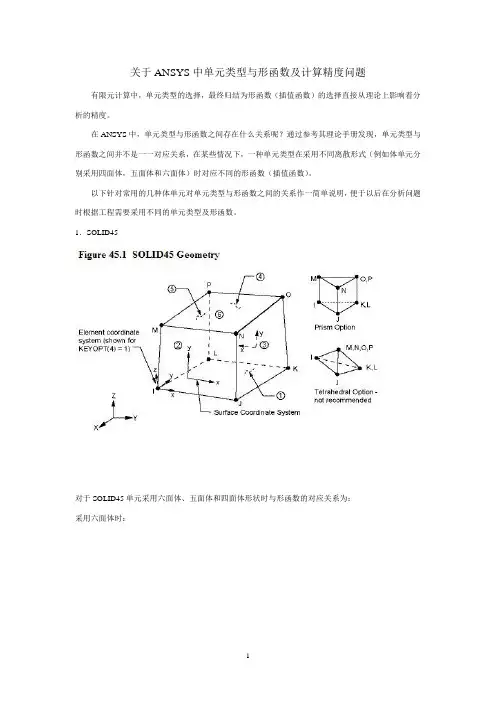

ANSYS中单元类型与形函数及计算精度
关于ANSYS中单元类型与形函数及计算精度问题有限元计算中，单元类型的选择，最终归结为形函数（插值函数）的选择直接从理论上影响着分析的精度。
在ANSYS中，单元类型与形函数之间存在什么关系呢？通过参考其理论手册发现，单元类型与形函数之间并不是一一对应关系，在某些情况下，一种单元类型在采用不同离散形式（例如体单元分别采用四面体，五面体和六面体）时对应不同的形函数（插值函数）。
以下针对常用的几种体单元对单元类型与形函数之间的关系作一简单说明，便于以后在分析问题时根据工程需要采用不同的单元类型及形函数。
1．SOLID45
对于SOLID45单元采用六面体、五面体和四面体形状时与形函数的对应关系为：
采用六面体时：
五面体时：
四面体时：
从六面体到四面体，虽然都采用的是SOLID45，但其对应的形函数阶次依次降低，因而在同等计算规模下计算精度也依次降低。
当采用四面体离散时，相应形函数对应的单元退化为常应变四面体单元，要准确模拟则需要相当数量的单元方可。
同理对于SOLID95在采用不同形状离散时也分别对应不同的形函数。
当退化为四面体时，SOLID95和SOLID92（只具有四面体形式）采用相同的形函数（可参考理论手册）：
因而从理论上来看，在采用相同数目的四面体单元进行离散时其计算结果应该是一致的。
以下为在ANSYS中对其进行的验证：
从图1、2中可以明显看出，采用相同形函数而不同单元类型离散后，计算结果是相同的。
图1 使用SOLID92计算结果
以上仅为本人一点见解，欢迎一起探讨。
Swifthorse1979@。

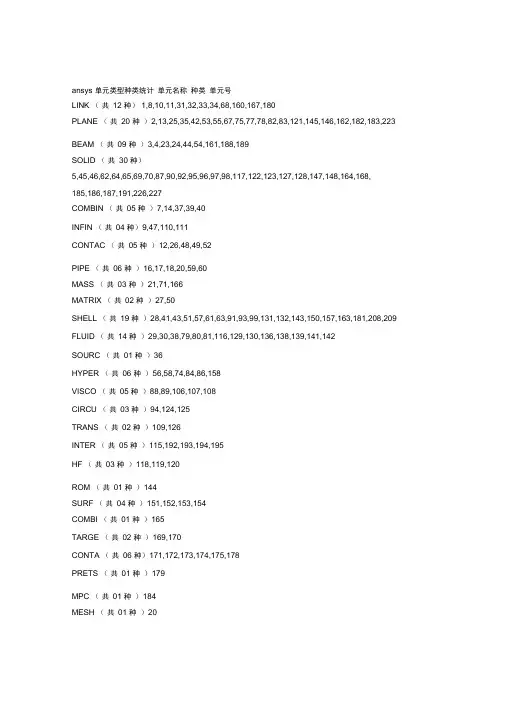

ansys各种单元及使用
ansys单元类型种类统计单元名称种类单元号LINK (共12种) 1,8,10,11,31,32,33,34,68,160,167,180PLANE (共20种)2,13,25,35,42,53,55,67,75,77,78,82,83,121,145,146,162,182,183,223 BEAM (共09种)3,4,23,24,44,54,161,188,189SOLID (共30种)5,45,46,62,64,65,69,70,87,90,92,95,96,97,98,117,122,123,127,128,147,148,164,168, 185,186,187,191,226,227COMBIN (共05种)7,14,37,39,40INFIN (共04种)9,47,110,111CONTAC (共05种)12,26,48,49,52PIPE (共06种)16,17,18,20,59,60MASS (共03种)21,71,166MATRIX (共02种)27,50SHELL (共19种)28,41,43,51,57,61,63,91,93,99,131,132,143,150,157,163,181,208,209 FLUID (共14种)29,30,38,79,80,81,116,129,130,136,138,139,141,142SOURC (共01种)36HYPER (共06种)56,58,74,84,86,158VISCO (共05种)88,89,106,107,108CIRCU (共03种)94,124,125TRANS (共02种)109,126INTER (共05种)115,192,193,194,195HF (共03种)118,119,120ROM (共01种)144SURF (共04种)151,152,153,154COMBI (共01种)165TARGE (共02种)169,170CONTA (共06种)171,172,173,174,175,178PRETS (共01种)179MPC (共01种)184MESH (共01种)20ANSYS分析结构静力学中常用的单元类型一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
ansys单元类型介绍
LINK1可承受单轴拉压的单元，不能承受弯矩作用PLANE22维6节点三角形实体结构单元，可用作平面单元(平面应力或平面应变)，也可以用作轴对称单元Beam3可承受拉、压、弯作用的单轴单元，每个节点有三个自由度，即沿x,y 方向的线位移及绕Z轴的角位移Beam4承受拉、压、弯、扭的单轴受力单元，每个节点上有六个自由度：x、y、z三个方向的线位移和绕x,y,z三个轴的角位移SOLID5三维耦合场体单元，8个节点，每个节点最多有6个自由度LINK8三维杆（或桁架）单元，用来模拟：桁架、缆索、连杆、弹簧等等，是杆轴方向的拉压单元，每个节点具有三个自由度：沿节点坐标系X、Y、Z方向的平动PLANE13 2 维耦合场实体单元，有 4 个节点，每个节点最多有 4 个自由度PLANE25 4 节点轴对称谐波结构单元，用于承受非轴对称载荷2 维轴对称结构的建模LINK32二维热传导杆单元，应用在二维（板或轴对称）稳态或瞬态热分析PLANE35 2 维 6 节点三角形热实体单元，用作平面单元或轴对称单元PLANE42 2 维实体结构单元，作平面单元(平面应力或平面应变)，也可以用作轴对称单元。
本单元有 4 个节点，每个节点有 2 个自由度，分别为 x 和y 方向的平移Shell43 4 节点塑性大应变单元，适合模拟线性、弯曲及适当厚度的壳体结构。
单元中每个节点具有六个自由度：沿x、y和z 方向的平动自由度以及绕x、y和z 轴的转动自由度PLANE53 2 维 8 节点磁实体单元，用于 2 维 (平面和轴对称) 磁场问题的建模PLANE55 2 维 4 节点热实体单元，作为平面单元或轴对称环单元，用于 2 维热传导分析。
本单元有 4 个节点，每个节点只有一个自由度 – 温度Shell63弹性壳单元，具有弯曲能力和又具有膜力，可以承受平面内荷载和法向荷载。
本单元每个节点具有6个自由度：沿节点坐标系X、Y、Z方向的平动和沿节点坐标系X、Y、Z轴的转动SOLID64 3-D 各向异性结构实体单元，用于各向异性实体结构的3D建模。
ANSYS单元类型(详细)
把收集到得ANSYS单元类型向大家交流下。
初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)beam3是2D的梁单元，只能解决2维的问题。
2)beam4是3D的梁单元，可以解决3维的空间梁问题。
3)beam188是3D梁单元，可以根据需要自定义梁的截面形状。
2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。
对于一般的问题，选用shell63就足够了。
ansys各种单元及使用
ansys 单元类型种类统计单元名称种类单元号LINK （共12 种） 1,8,10,11,31,32,33,34,68,160,167,180PLANE （共20 种）2,13,25,35,42,53,55,67,75,77,78,82,83,121,145,146,162,182,183,223 BEAM （共09 种）3,4,23,24,44,54,161,188,189SOLID （共30 种）5,45,46,62,64,65,69,70,87,90,92,95,96,97,98,117,122,123,127,128,147,148,164,168,185,186,187,191,226,227COMBIN （共05 种）7,14,37,39,40INFIN （共04 种）9,47,110,111CONTAC （共05 种）12,26,48,49,52PIPE （共06 种）16,17,18,20,59,60MASS （共03 种）21,71,166MATRIX （共02 种）27,50SHELL （共19 种）28,41,43,51,57,61,63,91,93,99,131,132,143,150,157,163,181,208,209 FLUID （共14 种）29,30,38,79,80,81,116,129,130,136,138,139,141,142SOURC （共01 种）36HYPER （共06 种）56,58,74,84,86,158VISCO （共05 种）88,89,106,107,108CIRCU （共03 种）94,124,125TRANS （共02 种）109,126INTER （共05 种）115,192,193,194,195HF （共03 种）118,119,120ROM （共01 种）144SURF （共04 种）151,152,153,154COMBI （共01 种）165TARGE （共02 种）169,170CONTA （共06 种）171,172,173,174,175,178PRETS （共01 种）179MPC （共01 种）184MESH （共01 种）20ANSYS分析结构静力学中常用的单元类型一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1. 设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2. 根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane Shell这种单元去模拟；3. 根据模型结构的空间维数细化单元的类别，如确定为“ Beam?单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4. 确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“SolidQuad'，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5. 根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是四面体”，确定单元类型为“ Brick还是“Tet;”五、单元类型选择方法（续四）6. 根据分析问题的性质选择单元类型，如确定为2D 的Beam 单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54 ，根据分析问题是弹性还是塑性确定为“Beam3或“Beam4,若是变截面的非对称的问题则用“Beam54。
ansys单元的选择
在结构分析中，“结构”一般指结构分析的力学模型。
按几何特征和单元种类，结构可分为杆系结构、板壳结构和实体结构。
杆系结构：其杆件特征是一个方向的尺度远大于其它两个方向的尺度，例如长度远大于截面高度和宽度的梁。
单元类型有杆、梁和管单元（一般称为线单元）板壳结构：是一个方向的尺度远小于其它两个方向尺度的结构，如平板结构和壳结构。
单元为壳单元实体结构：则是指三个方向的尺度约为同量级的结构，例如挡土墙、堤坝、基础等。
单元为3D实体单元和2D 实体单元杆系结构：①当构件15>L/h≥4时，采用考虑剪切变形的梁单元。
②当构件L/h≥15时, 采用不考虑剪切变形的梁单元。
③BEAM18X系列可不必考虑的上限，但在使用时必须达到一定程度的网格密度。
对于薄壁杆件结构，由于剪切变形影响很大，所以必须考虑剪切变形的影响。
板壳结构：当L/h<5～8时为厚板，应采用实体单元。
当5～8<L/h<80～100时为薄板，选2D体元或壳元当L/h>80～100时,采用薄膜单元。
对于壳类结构，一般R/h≥20为薄壳结构，可选择薄壳单元，否则选择中厚壳单元。
对于既非梁亦非板壳结构，可选择3D实体单元。
杆单元适用于模拟桁架、缆索、链杆、弹簧等构件。
该类单元只承受杆轴向的拉压，不承受弯矩，节点只有平动自由度。
不同的单元具有弹性、塑性、蠕变、膨胀、大转动、大挠度（也称大变形）、大应变（也称有限应变）、应力刚化（也称几何刚度、初始应力刚度等）等功能⑴杆单元均为均质直杆，面积和长度不能为零（LINK11 无面积参数）。
仅承受杆端荷载，温度沿杆元长线性变化。
杆元中的应力相同，可考虑初应变。
⑵LINK10属非线性单元，需迭代求解。
LINK11可作用线荷载；仅有集中质量方式。
⑶LINK180无实常数型初应变，但可输入初应力文件，可考虑附加质量；大变形分析时，横截面面积可以是变化的，即可为轴向伸长的函数或刚性的。
ansys各种单元及使用
ansys单元类型种类统计单元名称种类单元号LINK (共12种) 1,8,10,11,31,32,33,34,68,160,167,180PLANE (共20种)2,13,25,35,42,53,55,67,75,77,78,82,83,121,145,146,162,182,183,223 BEAM (共09种)3,4,23,24,44,54,161,188,189SOLID (共30种)5,45,46,62,64,65,69,70,87,90,92,95,96,97,98,117,122,123,127,128,147,148,164,168, 185,186,187,191,226,227COMBIN (共05种)7,14,37,39,40INFIN (共04种)9,47,110,111CONTAC (共05种)12,26,48,49,52PIPE (共06种)16,17,18,20,59,60MASS (共03种)21,71,166MATRIX (共02种)27,50SHELL (共19种)28,41,43,51,57,61,63,91,93,99,131,132,143,150,157,163,181,208,209 FLUID (共14种)29,30,38,79,80,81,116,129,130,136,138,139,141,142SOURC (共01种)36HYPER (共06种)56,58,74,84,86,158VISCO (共05种)88,89,106,107,108CIRCU (共03种)94,124,125TRANS (共02种)109,126INTER (共05种)115,192,193,194,195HF (共03种)118,119,120ROM (共01种)144SURF (共04种)151,152,153,154COMBI (共01种)165TARGE (共02种)169,170CONTA (共06种)171,172,173,174,175,178PRETS (共01种)179MPC (共01种)184MESH (共01种)20ANSYS分析结构静力学中常用的单元类型一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
ANSYS软件基本单元类型选取原则对计算精度的影响
ANSYS中常用的实体单元类型有solid45,solid92,solid185,solid187这几种。
其中把solid45,solid185可以归为第一类，如果它们都是六面体单元，可以退化为四面体单元和棱柱体单元，单元的主要功能基本相同，(solid185还可以用于不可压缩超弹性材料)。
solid92 solid187可以归为第二类，它们都是高阶单元每条边上均带中间节点，单元的主要功能基本相同。
在ANSYS计算中选取单元的基本原则是优先选用大编号的单元类型。
例如：对于第一类里面而言solid45和solid185单元，应该优先选用solid185。
第二类里面应该优先选用solid187。
ANSYS的单元类型是在不断发展和改进的，同样功能的单元，编号大的往往意味着在某些方面有优化或者增强。
solid185 是一种采用力与位移混合形状函数的线性单元，但可以退化为五面体或四面体单元。
solid185支持大变形大应变，solid185单元用于构造三维固体结构。
每个六面体单元有8个节点，在节点坐标系下每个节点有沿着x,y,z三个方向平移的自由度。
solid185单元具有超弹性，应力钢化，蠕变，大变形和大应变能力。
还可采用混合模式模拟几乎不可压缩弹塑性材料和完全不可压缩超弹性材料。
图2.3 单元类型solid185Fig.2.3 element type solid185ANSYS软件中常见的板壳单元有shell63，shell181等，shell63，shell181可以归为一类，若不规则形状的四节点四边形单元可以退化成三节点三角形单元。
优先选取单元大编号的单元。
即所有薄壁筒形结构均用shell181平面四节点四边形等参元来分析。
shell181适合分析薄的及中等厚度的板壳结构零件。
该单元有四个结点，每个结点有六个自由度，即在节点坐标系方向上沿x，y，z方向的平动自由度和x，y，z方向的转动自由度。
这种单元类型还支持线性，大扭转和大应变和变厚度非线性分析。
ansys各种单元概述
ansys各种单元概述ansys软件不同于其它的有限元软件（如abaqus、nastran等），因为ansys软件允许用户选择多种单元类型下面简要的介绍了ansys的各种单元，可以帮助初学者初步认识这些单元，如果具体使用时，还应仔细阅读帮助文件线单元线单元主要有：杆单元、梁单元。
1杆单元杆单元主要用于桁架和网格计算。
属于只受拉、压力的线单元pJ。
主要用米模拟弹簧，螺杆，预应力螺杆利薄膜桁架等模型。
其主要的类型有：(1)LINK1是个二维杆单元，可刚作桁架、连杆或弹簧。
(2)LINK8是个三维杆单元，可用作桁架、缆索、连杆、弹簧等模型。
(3)LINK10是个三维仅受拉伸或压缩杆单元，可用于将整个钢缆刚一个单元来模拟的钢缆静力。
2梁单元梁单元主要用于框架结构计算。
属于既受拉、压力，又有弯曲应力的线单元。
主要用于模拟螺栓，薄壁管件，C型截面构件，角钢或细长薄膜构件。
其主要的类型有：(1)BEAM3是个二维弹性粱单元，可用于轴向拉伸、压缩和弯曲单元。
(2)BEAM4是个三维弹性梁单元，可用于轴向拉伸、压缩、扭转和弯曲单元。
(3)BEAM54是个二维弹性渐变不对称梁单元，可用于分析拉伸、压缩和弯曲功能的单轴向单元。
(4)BEAM44是个三维渐变不对称梁单元，可用_丁分析拉伸、压缩、扭转利弯曲功能的单轴单元。
(5)BEAMl88是个三维线性有限应变梁单元，可用于分析从细长到中等粗短的梁结构。
(6)BEAMl89是个三维二次有限应变梁单元，可刚于分析从细长到中等粗短的梁结构。
2．2管单元(1)PIPE16是三维弹性直管单元，可用于分析拉压、扭转和弯曲的单轴向单元。
(2)PIPE17是三维弹性T形管单元，可用于分析拉压、扭转和弯曲T形管单轴单元。
(3)PIPEl8是弹性弯管单元(肘管)，可用丁分析拉伸、压缩、扭转和弯曲性能的环形单轴单元。
(4)PIPE20是个塑性直管单元，可用于分析拉压、弯曲利扭转的单轴单元。
ansys 质量单元 用法
ANSYS是一种广泛应用于工程领域的计算机辅助工程（CAE）软件，它提供了丰富的功能和工具来进行结构分析、流体动力学模拟、电磁场分析等。
在ANSYS中，质量单元（Element）是分析模型中的基本单元，用于离散化结构或介质，以便进行数值计算和仿真。
本文将详细介绍ANSYS质量单元的用法。
一、质量单元概述质量单元是指模型中的一个离散化单元，可以是点、线、面或体。
它们在模型中的分布和连接方式决定了分析结果的准确性和精度。
在ANSYS中，常见的质量单元包括节点单元、线单元、面单元和体单元。
不同类型的质量单元适用于不同的分析问题。
二、节点单元1. 定义：节点单元是将结构或介质离散为节点的集合，每个节点只有一个自由度。
节点单元通常用于分析固体结构的位移、应力和应变等问题。
2. 用法：使用ANSYS的节点单元时，需要定义节点的坐标和边界条件，以及节点上的荷载和约束。
通过连接不同节点之间的单元，可以形成复杂的结构网格。
三、线单元1. 定义：线单元是连接节点的线段或曲线，用于模拟细长结构或流体管道等问题。
常见的线单元包括梁单元和壳单元。
2. 用法：使用ANSYS的线单元时，需要定义线段的起点和终点，并指定线段的截面特性。
通过连接不同线段之间的单元，可以构建出复杂的结构模型。
四、面单元1. 定义：面单元是由节点或线单元组成的平面区域，可以用于分析板、薄壳结构等问题。
常见的面单元包括三角形单元和四边形单元。
2. 用法：使用ANSYS的面单元时，需要定义节点或线单元的连接方式，并指定面单元的节点顺序。
通过连接不同面单元之间的单元，可以建立复杂的结构网格。
五、体单元1. 定义：体单元是由节点、线单元或面单元组成的立体区域，可以用于分析实体结构或流体介质等问题。
常见的体单元包括四面体单元和六面体单元。
2. 用法：使用ANSYS的体单元时，需要定义节点、线单元或面单元的连接方式，并指定体单元的节点顺序。
通过连接不同体单元之间的单元，可以构建出复杂的结构网格。
ansys单元介绍
ansys单元介绍ANSYS是一款功能强大的工程仿真软件，广泛应用于各种工程领域。
它提供了丰富的单元类型，以满足各种复杂的分析需求。
下面将介绍一些常用的ANSYS 单元类型及其特点。
1. 杆单元（Link）：用于模拟杆状结构，如梁、柱等。
该单元具有三个自由度：轴向拉伸/压缩、弯曲和扭转。
可以通过设置截面属性来定义杆的截面特性。
2. 梁单元（Beam）：用于模拟梁结构，具有六个自由度：轴向拉伸/压缩、弯曲、扭转和三个平动位移。
梁单元可以承受弯矩、剪力和轴力等载荷。
3. 壳单元（Shell）：用于模拟薄壁壳体结构，如圆筒、管道等。
壳单元具有平面内和平面外的刚度，适用于分析壳体的弯曲、屈曲和振动等问题。
4. 实体单元（Solid）：用于模拟三维实体结构，如块体、球体等。
实体单元具有任意方向的刚度，可以承受各种复杂载荷，如压力、温度和位移等。
5. 表面单元（Surface）：用于模拟二维表面结构，如板、薄膜等。
表面单元可以承受平面内和平面外的载荷，适用于分析表面效应和接触问题。
6. 流体单元（Fluid）：用于模拟流体结构和流体行为，如管道流动、流体振动等。
流体单元可以模拟流体的压力、速度和温度等参数。
7. 热单元（Thermal）：用于模拟热传导、对流和辐射等热力学问题。
热单元可以模拟温度场、热流密度和热梯度等参数。
8. 电单元（Electrical）：用于模拟电场、电流和电压等电磁学问题。
电单元可以模拟电场强度、电流密度和电势等参数。
除了以上介绍的单元类型外，ANSYS还提供了其他多种特殊单元类型，如弹簧单元、质量单元、阻尼器单元等，以满足特定领域的分析需求。
在使用ANSYS 进行仿真分析时，选择合适的单元类型是至关重要的，以确保分析的准确性和可靠性。
ansys 单元类型选择方法
ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；4. 确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；5. 根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；6. 根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
7. 进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。
Mass21是由6个自由度的点元素，x,y,z三个方向的线位移以及绕x,y,z轴的旋转位移。
每个自由度的质量和惯性矩分别定义。
Link1可用于各种工程应用中。
根据应用的不用，可以把此元素看成桁架，连杆，弹簧，等。
ANSYS中单元类型的选择
ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)beam3是2D的梁单元，只能解决2维的问题。
2)beam4是3D的梁单元，可以解决3维的空间梁问题。
3)beam188是3D梁单元，可以根据需要自定义梁的截面形状。
2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。
对于一般的问题，选用shell63就足够了。
除了shell63,shell93之外，还有很多其他的shell单元，譬如shell91,shell131，shell163等等，这些单元有的是用于多层铺层材料的，有的是用于结构显示动力学分析的，一般新手很少涉及到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ANSYS软件中常用的单元类型一、单元（1）link(杆)系列：link1(2D)和link8(3D)用来模拟珩架，注意一根杆划一个单元。
link10用来模拟拉索，注意要加初应变，一根索可多分单元。
link180是link10的加强版，一般用来模拟拉索。
（2）beam(梁)系列：beam3(2D)和beam4(3D)是经典欧拉梁单元，用来模拟框架中的梁柱，画弯据图用etab 读入smisc数据然后用plls命令。
注意：虽然一根梁只划一个单元在单元两端也能得到正确的弯矩图，但是要得到和结构力学书上的弯据图差不多的结果还需多分几段。
该单元需要手工在实常数中输入Iyy和Izz，注意方向。
beam44适合模拟薄壁的钢结构构件或者变截面的构件，可用"/eshape,1"显示单元形状。
beam188和beam189号称超级梁单元，基于铁木辛科梁理论，有诸多优点：考虑剪切变形的影响，截面可设置多种材料，可用"/eshape,1"显示形状，截面惯性矩不用自己计算而只需输入截面特征，可以考虑扭转效应，可以变截面（8.0以后），可以方便地把两个单元连接处变成铰接（8.0以后，用ENDRELEASE命令）。
缺点是：8.0版本之前beam188用的是一次形函数，其精度远低于beam4等单元，一根梁必须多分几个单元。
8.0之后可设置“KEYOPT(3)=2”变成二次形函数，解决了这个问题。
可见188单元已经很完善，建议使用。
beam189与beam188的区别是有3个结点，8.0版之前比beam188精度高，但因此建模较麻烦，8.0版之后已无优势。
(3)shell(板壳)系列shell41一般用来模拟膜。
shell63可针对一般的板壳，注意仅限弹性分析。
它的塑性版本是shell43。
加强版是shell181（注意18*系列单元都是ansys后开发的单元，考虑了以前单元的优点和缺陷，因而更完善），优点是：能实现shell41、shell63、shell43...的所有功能并比它们做的更好，偏置中点很方便（比如模拟梁板结构时常要把板中面望上偏置），可以分层，等等。
(4)solid(体)系列土木中常用的就solid45、solid46、solid65、solid95等。
solid45就不用多说了，solid95是它的带中结点版本。
solid46可以容忍单元的长厚比达到20比1，可以用来模拟钢板碳纤维板钢管等。
solid65是专门的混凝土单元，可以考虑开裂，这个讨论得很多了，清华的陆新征写的一个讲义里面有详细解释。
(5)combin(弹簧)系列常用的有7、14、39、40等。
7可以用来模拟铰接点。
14是最简单的带阻尼弹簧。
39是非线性弹簧，在实常数中可以灵活定义力－位移关系，可用来模拟钢筋与混凝土的粘结滑移等。
40可模拟隔震结构（据说）。
(6)contact(接触)系列常用的有conta52，可用来模拟橡胶垫支座。
这个很简单，可以用命令流添加（eintf）。
TARGE16*和CONTA17*系列可用接触向导添加，三维的接触往往会造成收敛困难，和混凝土非线性分析一样，需要凭经验调参数反复试算。
二、材料弹性部分（必需）用MP命令输入，非线性部分用TB命令输入。
（1）TB,DP即Drucker-Prager模型，ansys中唯一用来模拟土的模型。
可以和几乎所有单元类型（2维和3维）配合使用，所以有时也会在计算2维的混凝土模型时用到它。
（2）TB,CONCR用来模拟混凝土，采用w-w五参数破坏准则，只能和solid65配合使用。
同样参见陆新征的讲义。
（3）TB,BKIN(BISO,MKIN,MISO)一般用来模拟钢材。
双线形随动强化（双线形等向强化、多线形随动强化、多线形等向强化）模型。
顾名思义，双线形和多线形的区别就是应力应变曲线是两段还是很多段；随动强化和等向强化的区别就是考不考虑包辛格效应。
如果不和其他准则配合的话，默认是von mises屈服准则。
单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1. 设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；2. 根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3. 根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；4. 确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；5. 根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；6. 根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
7. 进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。
Mass21是由6个自由度的点元素，x,y,z三个方向的线位移以及绕x,y,z轴的旋转位移。
每个自由度的质量和惯性矩分别定义。
Link1可用于各种工程应用中。
根据应用的不用，可以把此元素看成桁架，连杆，弹簧，等。
这个2维杆元素是一个单轴拉压元素，在每个节点都有两个自由度。
x,y,方向。
铰接，没有弯矩。
Link8可用于不同工程中的杆。
可用作模拟构架，下垂电缆，连杆，弹簧等。
3维杆元素是单轴拉压元素。
每个点有3个自由度。
x,y,z方向。
作为铰接结构，没有弯矩。
具有塑性，徐变，膨胀，应力强化和大变形的特性。
Link103维杆元素，具有双线性劲度矩阵的特性，单向轴拉（或压）元素。
对于单向轴拉，如果元素变成受压，则硬度就消失了。
此特性可用于静力钢缆中，当整个钢缆模拟成一个元素时。
当需要静力元素能力但静力元素又不是初始输入时，也可用于动力分析中。
该元素是shell41的线形式，keyopt(1)=2,’cloth’选项。
如果分析的目的是为了研究元素的运动，（没有静定元素），可用与其相似但不能松弛的元素（如link8 和pipe59）代替。
当最终的结构是一个拉紧的结构的时候，Link10也不能用作静定集中分析中。
但是由于最终局于一点的结果松弛条件也是有可能的。
在这种情况下，要用其他的元素或在link10中使用‘显示动力’技术。
Link10每个节点有3个自由度，x,y,z方向。
在拉（或压）中都没有抗弯能力，但是可以通过在每个link10元素上叠加一个小面积的量元素来实现。
具有应力强化和大变形能力。
Link11用于模拟水压圆筒以及其他经受大旋转的结构。
此元素为单轴拉压元素，每个节点有3个自由度。
X,y,z方向。
没有弯扭荷载。
Link180可用于不同的工程中。
可用来模拟构架，连杆，弹簧，等。
此3维杆元素是单轴拉压元素，每个节点有3个自由度。
X,y,z方向。
作为胶接结构，不考虑弯矩。
具有塑性，徐变，旋转，大变形，大应变能力。
link180在任何分析中都包括应力强化项(分析中，nlgeon,on)，此为缺省值。
支持弹性，各向同性硬化塑性，运动上的硬化塑性，希尔各向异性塑性，chaboche 非线性硬化塑性和徐变等。
Beam3单轴元素，具有拉，压，弯性能。
在每个节点有3个自由度。
x,y,方向以及绕z 轴的旋转。
Beam4是具有拉压扭弯能力的单轴元素。
每个节点有6个自由度，x,y,z,绕x,y,z轴。
具有应力强化和大变形能力。
在大变形分析中，提供了协调相切劲度矩阵选项。
Beam23单轴元素，拉压和受弯能力。
每个节点有3个自由度。
该元素具有塑性，徐变，膨胀能力。
如果这些影响都不需要，可使用beam3，2维弹性梁。
Beam24 3维薄壁梁。
单轴元素，任意截面都有拉压、弯曲和St. Venant扭转能力。
可用于任何敞开的和单元截面。
该元素每个节点有6个自由度：x,y,z和绕x,y,z方向。
该元素在轴向和自定义的截面方向都具有塑性，徐变和膨胀能力。
若不需要这些能力，可用弹性梁beam4或beam44。
Pipe20和beam23也具有塑性，徐变和膨胀能力。
截面是通过一系列的矩形段来定义的。
梁的纵轴向方向由第三个节点指明。
Beam44 3维弹性锥形不对称梁。
单轴元素，具有拉压扭和弯曲能力。
该元素每个节点有6个自由度：x,y,z和绕x,y,z方向。
该元素允许每个端点具有不均匀几何特性，并且允许端点与梁的中性轴偏移。
若不需要这些特性，可采用beam4。
该元素的2维形式是beam54。
该元素也提供剪应变选项。
还提供了输出作用于单元上的与单元同方向的力的选项。
具有应力强化和大变形能力。
Beam54单轴元素，拉压和受弯能力. 每个节点有3个自由度。
该元素允许在端点有不均匀几何性质。
允许端点偏移梁的轴心。
无塑性徐变或膨胀能力。
有应力强化能力。
剪切变形和弹性基础影响也体现在选项中。
还可打印作用于元素上的沿元素方向的力。
Beam1883维线性有限应力梁。
适用于分析短粗梁结构。
该元素基于timoshenko梁理论。
包括剪应变。
Beam188是一个三维线性（2节点）梁。
每个节点有6或7个自由度，具体依赖于keyopt(1)的值。
Keyopt(1)=0为每个节点6个自由度。
包括x,y,z方向和绕x,y,z 方向。
＝1还考虑了扭转自由度。
该元素适用于线性，大旋转和大应变非线性。
包括应力强化项在任何分析中，都缺省为nlgeom=on.。
该选项为元素提供了分析曲屈、侧移和扭转的能力。
Beam1893维二次有限应力梁。
适用于分析短粗梁结构。
该元素基于timoshenko梁理论。
包括剪应变。
Beam189是一个三维二次（3节点）梁。
每个节点有6或7个自由度，具体依赖于keyopt(1)的值。
Keyopt(1)=0为每个节点6个自由度。
包括x,y,z方向和绕x,y,z 方向。
＝1还考虑了扭转自由度。
该元素适用于线性，大旋转和大应变非线性。
包括应力强化项在任何分析中，都缺省为nlgeom=on.。
