ANSYS中单元类型介绍和单元的选择解析
- 格式：ppt
- 大小：77.00 KB
- 文档页数：34
下载文档原格式
合集下载
ANSYS中单元类型介绍和单元的选择原则
ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)、beam3是2D的梁单元，只能解决2维的问题。
2)、beam4是3D的梁单元，可以解决3维的空间梁问题。
3)、beam188是3D梁单元，可以根据需要自定义梁的截面形状。
（常规是6个自由度，比如是用于桁架等框架结构，如鸟巢，飞机场的架构）2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。

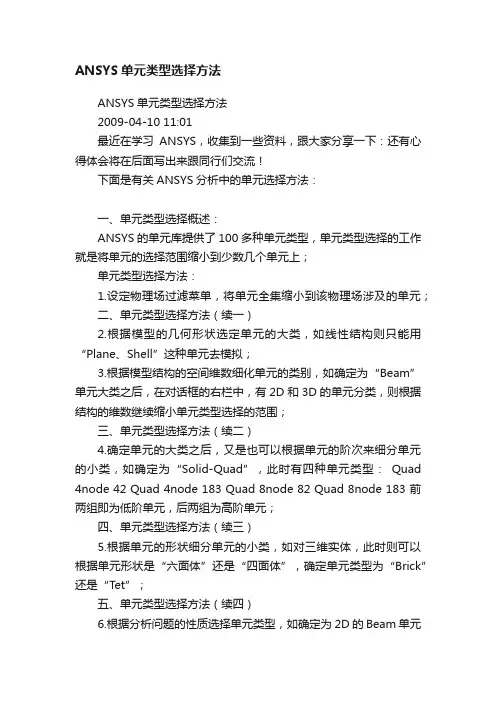

ANSYS单元类型选择方法
ANSYS单元类型选择方法ANSYS单元类型选择方法2009-04-10 11:01最近在学习ANSYS，收集到一些资料，跟大家分享一下：还有心得体会将在后面写出来跟同行们交流！下面是有关ANSYS分析中的单元选择方法：一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
六、单元类型选择方法（续五）7.进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。

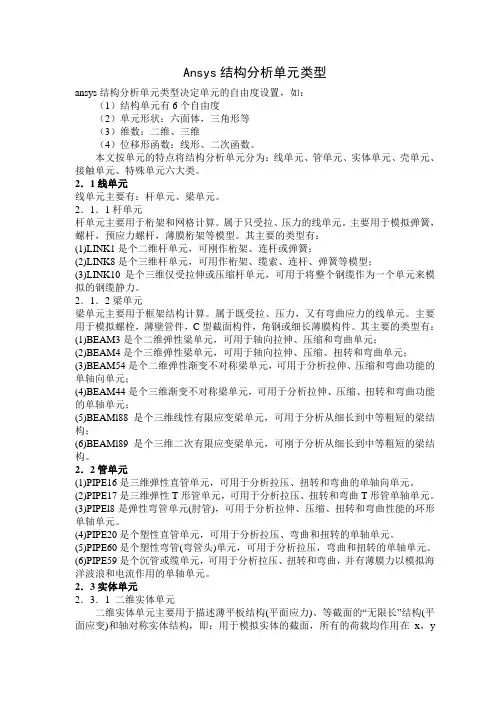

ansys结构分析单元类型总结
Ansys结构分析单元类型ansys结构分析单元类型决定单元的自由度设置，如：（1）结构单元有6个自由度（2）单元形状：六面体，三角形等（3）维数：二维、三维（4）位移形函数：线形、二次函数。
本文按单元的特点将结构分析单元分为：线单元、管单元、实体单元、壳单元、接触单元、特殊单元六大类。
2．1线单元线单元主要有：杆单元、梁单元。
2．1．1杆单元杆单元主要用于桁架和网格计算。
属于只受拉、压力的线单元。
主要用于模拟弹簧，螺杆，预应力螺杆，薄膜桁架等模型。
其主要的类型有：(1)LINK1是个二维杆单元，可刚作桁架、连杆或弹簧；(2)LINK8是个三维杆单元，可用作桁架、缆索、连杆、弹簧等模型；(3)LINK10是个三维仅受拉伸或压缩杆单元，可用于将整个钢缆作为一个单元来模拟的钢缆静力。
2．1．2梁单元梁单元主要用于框架结构计算。
属于既受拉、压力，又有弯曲应力的线单元。
主要用于模拟螺栓，薄壁管件，C型截面构件，角钢或细长薄膜构件。
其主要的类型有：(1)BEAM3是个二维弹性粱单元，可用于轴向拉伸、压缩和弯曲单元；(2)BEAM4是个三维弹性梁单元，可用于轴向拉伸、压缩、扭转和弯曲单元；(3)BEAM54是个二维弹性渐变不对称梁单元，可用于分析拉伸、压缩和弯曲功能的单轴向单元；(4)BEAM44是个三维渐变不对称梁单元，可用于分析拉伸、压缩、扭转和弯曲功能的单轴单元；(5)BEAMl88是个三维线性有限应变梁单元，可用于分析从细长到中等粗短的梁结构；(6)BEAMl89是个三维二次有限应变梁单元，可刚于分析从细长到中等粗短的梁结构。
2．2管单元(1)PIPE16是三维弹性直管单元，可用于分析拉压、扭转和弯曲的单轴向单元。
(2)PIPE17是三维弹性T形管单元，可用于分析拉压、扭转和弯曲T形管单轴单元。
(3)PIPEl8是弹性弯管单元(肘管)，可用于分析拉伸、压缩、扭转和弯曲性能的环形单轴单元。
(4)PIPE20是个塑性直管单元，可用于分析拉压、弯曲和扭转的单轴单元。

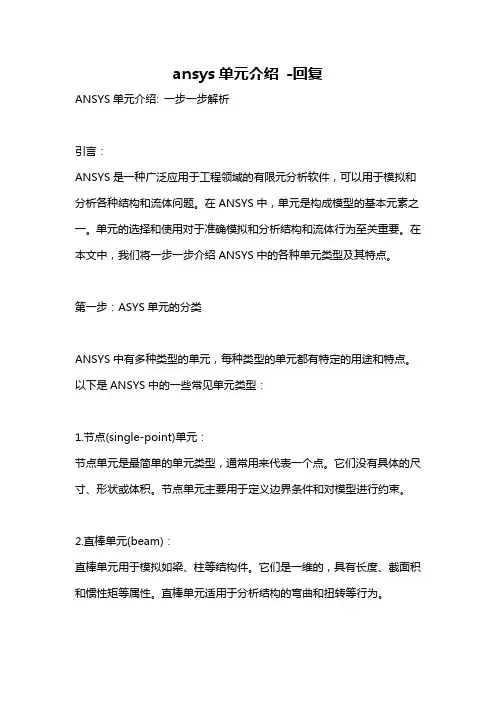

ansys单元介绍 -回复
ansys单元介绍-回复ANSYS单元介绍: 一步一步解析引言：ANSYS是一种广泛应用于工程领域的有限元分析软件，可以用于模拟和分析各种结构和流体问题。
在ANSYS中，单元是构成模型的基本元素之一。
单元的选择和使用对于准确模拟和分析结构和流体行为至关重要。
在本文中，我们将一步一步介绍ANSYS中的各种单元类型及其特点。
第一步：ASYS单元的分类ANSYS中有多种类型的单元，每种类型的单元都有特定的用途和特点。
以下是ANSYS中的一些常见单元类型：1.节点(single-point)单元：节点单元是最简单的单元类型，通常用来代表一个点。
它们没有具体的尺寸、形状或体积。
节点单元主要用于定义边界条件和对模型进行约束。
2.直棒单元(beam)：直棒单元用于模拟如梁、柱等结构件。
它们是一维的，具有长度、截面积和惯性矩等属性。
直棒单元适用于分析结构的弯曲和扭转等行为。
3.平面单元(2D element)：平面单元用于模拟二维面内的结构行为，例如板、壳体等。
它们有两个维度，通常是一个矩形或三角形。
平面单元适用于模拟轴对称和平面应力问题。
4.立体单元(3D element)：立体单元用于模拟三维结构的行为，例如块体、体积等。
它们具有三个维度，并可以有复杂的几何形状和体积。
立体单元适用于模拟体积和三维应力问题。
第二步：ANSYS单元的性质和特点每种ANSYS单元都具有其特定的性质和特点，这些性质决定了单元的适用范围和准确性。
1.节点单元的特点：- 节点单元没有具体的几何属性，只有一个坐标点。
- 节点单元通常用于定义边界条件和约束。
- 节点单元可以用于模拟点荷载和点约束。
2.直棒单元的特点：- 直棒单元是一维的，具有长度、截面积和惯性矩等属性。
- 直棒单元适用于分析弯曲和扭转等行为。
- 直棒单元通常通过节点和约束连接构成结构。
3.平面单元的特点：- 平面单元是二维的，具有两个维度，通常是一个矩形或三角形。
- 平面单元适用于模拟轴对称和平面应力问题。

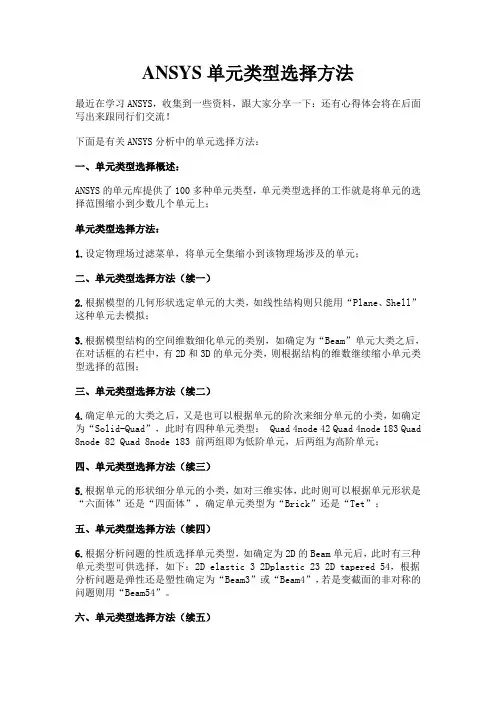

ANSYS单元类型选择方法
ANSYS单元类型选择方法最近在学习ANSYS，收集到一些资料，跟大家分享一下：还有心得体会将在后面写出来跟同行们交流！下面是有关ANSYS分析中的单元选择方法：一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型： Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
六、单元类型选择方法（续五）7.进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。
ANSYS中单元类型介绍和单元的选择原则
ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)、beam3是2D的梁单元，只能解决2维的问题。
2)、beam4是3D的梁单元，可以解决3维的空间梁问题。
3)、beam188是3D梁单元，可以根据需要自定义梁的截面形状。
（常规是6个自由度，比如是用于桁架等框架结构，如鸟巢，飞机场的架构）2.对于薄壁结构，是选实体单元还是壳单元对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。

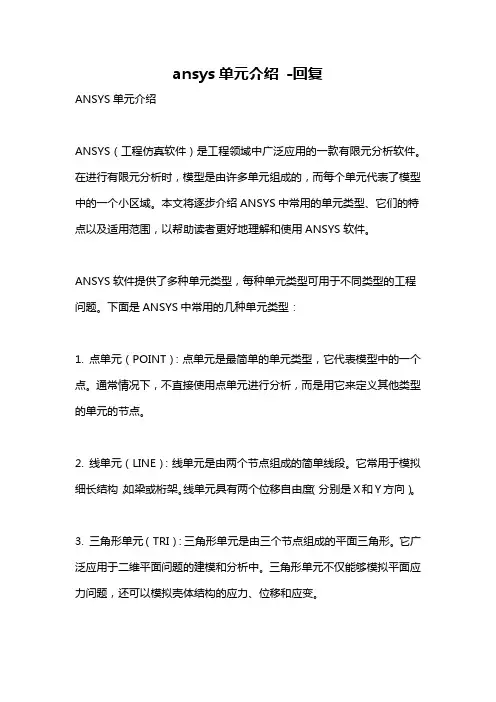

ansys单元介绍 -回复
ansys单元介绍-回复ANSYS单元介绍ANSYS（工程仿真软件）是工程领域中广泛应用的一款有限元分析软件。
在进行有限元分析时，模型是由许多单元组成的，而每个单元代表了模型中的一个小区域。
本文将逐步介绍ANSYS中常用的单元类型、它们的特点以及适用范围，以帮助读者更好地理解和使用ANSYS软件。
ANSYS软件提供了多种单元类型，每种单元类型可用于不同类型的工程问题。
下面是ANSYS中常用的几种单元类型：1. 点单元（POINT）：点单元是最简单的单元类型，它代表模型中的一个点。
通常情况下，不直接使用点单元进行分析，而是用它来定义其他类型的单元的节点。
2. 线单元（LINE）：线单元是由两个节点组成的简单线段。
它常用于模拟细长结构，如梁或桁架。
线单元具有两个位移自由度（分别是X和Y方向）。
3. 三角形单元（TRI）：三角形单元是由三个节点组成的平面三角形。
它广泛应用于二维平面问题的建模和分析中。
三角形单元不仅能够模拟平面应力问题，还可以模拟壳体结构的应力、位移和应变。
4. 四面体单元（TET）：四面体单元是由四个节点组成的三维四面体。
它适用于模拟三维结构中的应力、变形和热分析等问题。
5. 六面体单元（HEX）：六面体单元是由八个节点组成的立方体。
它常用于模拟物体的体积行为，如流体力学、热传导和固体力学等。
六面体单元可以更准确地描述结构的形状变化，但在建模复杂几何形状时可能会受到限制。
6. 四边形单元（QUAD）：四边形单元是由四个节点组成的四边形。
它适用于二维问题的建模和分析，如平面应力和平面应变问题。
上述单元类型只是ANSYS软件中的一小部分，还有其他一些特殊用途的单元类型，如壳体单元、梁单元、弹簧单元等。
在选择合适的单元类型时，需要根据具体问题的几何形状、边界条件和分析要求进行评估。
除了单元类型的选择之外，还需要注意单元的质量。
单元质量是指单元的形状是否足够正交、比例是否合理，以及不规则几何形状是否能够得到良好的表示。

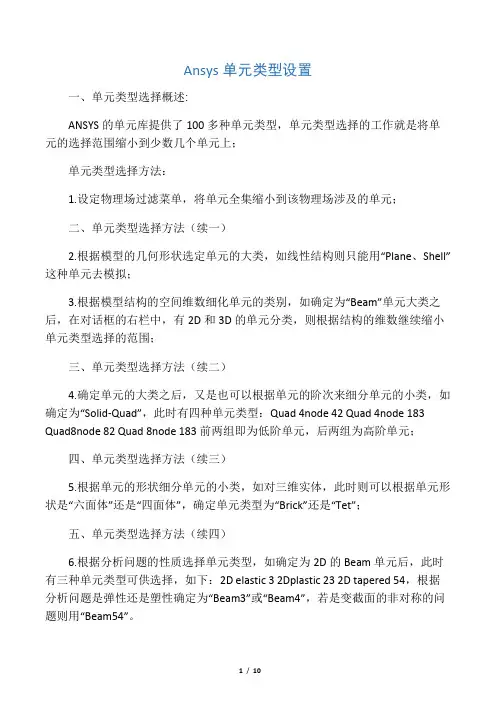

Ansys单元类型设置
Ansys单元类型设置一、单元类型选择概述:ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad8node 82 Quad 8node 183前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
六、单元类型选择方法（续五）7.进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。
Mass21是由6个自由度的点元素，x,y,z三个方向的线位移以及绕x,y,z轴的旋转位移。
ANSYS单元类型(详细)
把收集到得ANSYS单元类型向大家交流下。
初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)beam3是2D的梁单元，只能解决2维的问题。
2)beam4是3D的梁单元，可以解决3维的空间梁问题。
3)beam188是3D梁单元，可以根据需要自定义梁的截面形状。
2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。
对于一般的问题，选用shell63就足够了。
ansys中单元类型区别
ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
单元类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)beam3是2D的梁单元，只能解决2维的问题。
2)beam4是3D的梁单元，可以解决3维的空间梁问题。
3)beam188是3D梁单元，可以根据需要自定义梁的截面形状。
2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell 单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。
对于一般的问题，选用shell63就足够了。

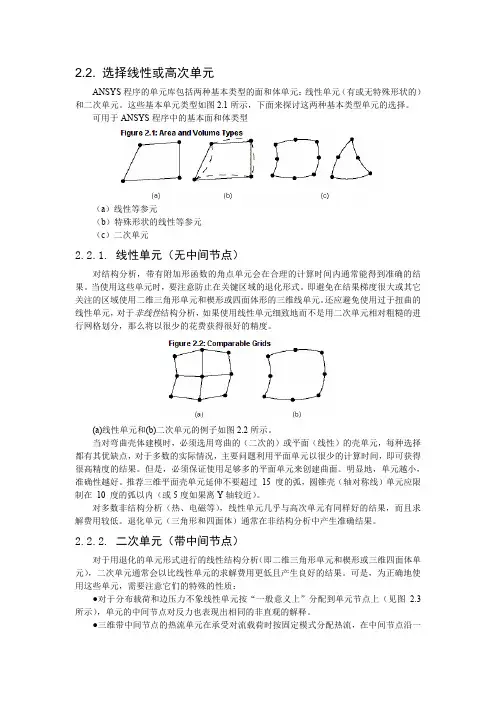

ANSYS线性单元和二次单元的选择
2.2. 选择线性或高次单元ANSYS程序的单元库包括两种基本类型的面和体单元：线性单元（有或无特殊形状的）和二次单元。
这些基本单元类型如图2.1所示，下面来探讨这两种基本类型单元的选择。
可用于ANSYS程序中的基本面和体类型（a）线性等参元（b）特殊形状的线性等参元（c）二次单元2.2.1. 线性单元（无中间节点）对结构分析，带有附加形函数的角点单元会在合理的计算时间内通常能得到准确的结果。
当使用这些单元时，要注意防止在关键区域的退化形式。
即避免在结果梯度很大或其它关注的区域使用二维三角形单元和楔形或四面体形的三维线单元。
还应避免使用过于扭曲的线性单元，对于非线性结构分析，如果使用线性单元细致地而不是用二次单元相对粗糙的进行网格划分，那么将以很少的花费获得很好的精度。
(a)线性单元和(b)二次单元的例子如图2.2所示。
当对弯曲壳体建模时，必须选用弯曲的（二次的）或平面（线性）的壳单元，每种选择都有其优缺点，对于多数的实际情况，主要问题利用平面单元以很少的计算时间，即可获得很高精度的结果。
但是，必须保证使用足够多的平面单元来创建曲面。
明显地，单元越小，准确性越好。
推荐三维平面壳单元延伸不要超过 15 度的弧，圆锥壳（轴对称线）单元应限制在 10 度的弧以内（或5度如果离Y轴较近）。
对多数非结构分析（热、电磁等），线性单元几乎与高次单元有同样好的结果，而且求解费用较低。
退化单元（三角形和四面体）通常在非结构分析中产生准确结果。
2.2.2. 二次单元（带中间节点）对于用退化的单元形式进行的线性结构分析（即二维三角形单元和楔形或三维四面体单元），二次单元通常会以比线性单元的求解费用更低且产生良好的结果。
可是，为正确地使用这些单元，需要注意它们的特殊的性质：●对于分布载荷和边压力不象线性单元按“一般意义上”分配到单元节点上（见图2.3所示），单元的中间节点对反力也表现出相同的非直观的解释。
●三维带中间节点的热流单元在承受对流载荷时按固定模式分配热流，在中间节点沿一个方向流动而在角点又沿另外方向的流动。
ANSYS中单元类型介绍和单元的选择原则
ANＳYS中单元类型介绍与单元得选择原则ANSYS中单元类型得选择初学AＮＳＹS得人,通常会被ANSYＳ所提供得众多纷繁复杂得单元类型弄花了眼,如何选择正确得单元类型,也就是新手学习时很头疼得问题。
类型得选择,跟您要解决得问题本身密切相关。
在选择单元类型前,首先您要对问题本身有非常明确得认识,然后,对于每一种单元类型,每个节点有多少个自由度,它包含哪些特性,能够在哪些条件下使用,在AＮSYS得帮助文档中都有非常详细得描述,要结合自己得问题,对照帮助文档里面得单元描述来选择恰当得单元类型。
1。
该选杆单元(Liｎk)还就是梁单元(Beaｍ)？这个比较容易理解。
杆单元只能承受沿着杆件方向得拉力或者压力,杆单元不能承受弯矩,这就是杆单元得基本特点。
梁单元则既可以承受拉,压,还可以承受弯矩。
如果您得结构中要承受弯矩,肯定不能选杆单元。
对于梁单元,常用得有beａｍ3,ｂeam4,bｅａm１88这三种,她们得区别在于:1)、ｂeａm3就是2D得梁单元,只能解决2维得问题。
2)、beam4就是3D得梁单元,可以解决3维得空间梁问题。
3)、beam1８８就是3D梁单元,可以根据需要自定义梁得截面形状。
(常规就是6个自由度,比如就是用于桁架等框架结构,如鸟巢,飞机场得架构)2。
对于薄壁结构,就是选实体单元还就是壳单元？对于薄壁结构,最好就是选用shelｌ单元,ｓhｅlｌ单元可以减少计算量,如果您非要用实体单元,也就是可以得,但就是这样计算量就大大增加了。
而且,如果选实体单元,薄壁结构承受弯矩得时候,如果在厚度方向得单元层数太少,有时候计算结果误差比较大,反而不如sｈell单元计算准确。
实际工程中常用得sheｌl单元有ｓhell6３,ｓheｌｌ93。
sheｌl63就是四节点得ｓhelｌ单元(可以退化为三角形),shelｌ93就是带中间节点得四边形sｈｅｌl单元(可以退化为三角形),sｈelｌ9３单元由于带有中间节点,计算精度比ｓhell６３更高,但就是由于节点数目比sｈelｌ6３多,计算量会增大。
(完整)ANSYS分析中的单元选择方法
ANSYS分析中的单元选择方法ANSYS的单元库提供了100多种单元类型,单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；一、设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中,有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类,如确定为“Solid—Quad”，此时有四种单元类型： Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元,后两组为高阶单元；四、根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体"，确定单元类型为“Brick”还是“Tet”；五、根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择,如下：2D elastic 3 2Dplastic 23 2D tapered 54,根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4"，若是变截面的非对称的问题则用“Beam54"。
六、进行完前面的选择工作,单元类型就基本上已经定位在2-3种单元类型上了,接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。
ANSYS分析结构静力学中常用的单元类型ansys单元类型种类统计单元名称种类单元号LINK （共12种） 1,8，10，11，31,32，33,34，68，160,167,180PLANE （共20种) 2,13，25，35,42,53，55,67，75，77，78，82，83，121,145，146，162,182,183，223BEAM (共09种) 3,4，23,24,44,54，161，188，189SOLID (共30种） 5,45,46,62,64,65,69，70，87,90,92，95，96,97,98,117,122，123,127，128,147，148，164，168,185，186，187，191，226，227 COMBIN （共05种) 7，14，37，39，40INFIN (共04种) 9，47,110，111CONTAC (共05种） 12,26,48,49,52PIPE (共06种） 16,17,18,20,59,60MASS (共03种) 21,71,166MATRIX (共02种） 27,50SHELL (共19种) 28，41,43，51，57,61，63,91，93，99,131,132，143,150,157,163,181,208，209FLUID （共14种) 29,30，38,79，80，81，116，129，130,136，138,139，141,142 SOURC （共01种) 36HYPER (共06种) 56，58，74，84，86,158VISCO （共05种) 88，89，106,107,108CIRCU （共03种) 94,124，125TRANS (共02种) 109,126INTER (共05种) 115,192，193,194，195HF （共03种） 118，119,120ROM (共01种） 144SURF (共04种) 151,152,153,154COMBI （共01种) 165TARGE （共02种) 169,170CONTA (共06种） 171，172，173,174，175，178 PRETS （共01种) 179MPC （共01种) 184MESH （共01种） 20。
Ansys单元类型设置
Ansys单元类型设置一、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；单元类型选择方法：1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；二、单元类型选择方法（续一）2.根据模型的几何形状选定单元的大类，如线性结构则只能用“Plane、Shell”这种单元去模拟；3.根据模型结构的空间维数细化单元的类别，如确定为“Beam”单元大类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩小单元类型选择的范围；三、单元类型选择方法（续二）4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；四、单元类型选择方法（续三）5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；五、单元类型选择方法（续四）6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
六、单元类型选择方法（续五）7.进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：仔细阅读其单元描述，检查是否与分析问题的背景吻合、了解单元所需输入的参数、单元关键项和载荷考虑；了解单元的输出数据；仔细阅读单元使用限制和说明。
Mass21是由6个自由度的点元素，x,y,z三个方向的线位移以及绕x,y,z轴的旋转位移。
ansys各种单元及使用
ansys各种单元及使⽤ansys 单元类型种类统计单元名称种类单元号LINK （共12 种） 1,8,10,11,31,32,33,34,68,160,167,180PLANE （共20 种）2,13,25,35,42,53,55,67,75,77,78,82,83,121,145,146,162,182,183,223 BEAM （共09 种）3,4,23,24,44,54,161,188,189 SOLID （共30 种）5,45,46,62,64,65,69,70,87,90,92,95,96,97,98,117,122,123,127,128,147,148,164,168,185,186,187,191,226,227COMBIN （共05 种）7,14,37,39,40INFIN （共04 种）9,47,110,111CONTAC （共05 种）12,26,48,49,52PIPE （共06 种）16,17,18,20,59,60MASS （共03 种）21,71,166MATRIX （共02 种）27,50SHELL （共19 种）28,41,43,51,57,61,63,91,93,99,131,132,143,150,157,163,181,208,209 FLUID （共14种）29,30,38,79,80,81,116,129,130,136,138,139,141,142SOURC （共01 种）36HYPER （共06 种）56,58,74,84,86,158VISCO （共05 种）88,89,106,107,108CIRCU （共03 种）94,124,125TRANS （共02 种）109,126INTER （共05 种）115,192,193,194,195HF （共03 种）118,119,120ROM （共01 种）144SURF （共04 种）151,152,153,154COMBI （共01 种）165TARGE （共02 种）169,170CONTA （共06 种）171,172,173,174,175,178PRETS （共01 种）179MPC （共01 种）184MESH （共01 种）20ANSYS分析结构静⼒学中常⽤的单元类型⼀、单元类型选择概述：ANSYS的单元库提供了100多种单元类型，单元类型选择的⼯作就是将单元的选择范围缩⼩到少数⼏个单元上；单元类型选择⽅法：1. 设定物理场过滤菜单，将单元全集缩⼩到该物理场涉及的单元；⼆、单元类型选择⽅法（续⼀）2. 根据模型的⼏何形状选定单元的⼤类，如线性结构则只能⽤“Plane Shell这种单元去模拟；3. 根据模型结构的空间维数细化单元的类别，如确定为“ Beam?单元⼤类之后，在对话框的右栏中，有2D和3D的单元分类，则根据结构的维数继续缩⼩单元类型选择的范围；三、单元类型选择⽅法（续⼆）4. 确定单元的⼤类之后，⼜是也可以根据单元的阶次来细分单元的⼩类，如确定为“SolidQuad'，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82Quad 8node 183 前两组即为低阶单元，后两组为⾼阶单元；四、单元类型选择⽅法（续三）5. 根据单元的形状细分单元的⼩类，如对三维实体，此时则可以根据单元形状是“六⾯体”还是四⾯体”，确定单元类型为“ Brick还是“Tet;”五、单元类型选择⽅法（续四）6. 根据分析问题的性质选择单元类型，如确定为2D 的Beam 单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54 ，根据分析问题是弹性还是塑性确定为“Beam3或“Beam4,若是变截⾯的⾮对称的问题则⽤“Beam54。
ANSYS单元类型选择方法
该模式适用于岩石、土壤等颗粒状材料，设置方式为：
TB,DP
TBDATA,,C,Φ,Φf
其中：C--粘聚力
Φ --内摩擦角
Φf--膨胀角
当Φf＝0时，材料不膨胀；当Φf＝Φ时，材料会发生严重膨胀。
5.根据单元的形状细分单元的小类，如对三维实体，此时则可以根据单元形状是“六面体”还是“四面体”，确定单元类型为“Brick”还是“Tet”；
五、单元类型选择方法（续四）
6.根据分析问题的性质选择单元类型，如确定为2D的Beam单元后，此时有三种单元类型可供选择，如下：2D elastic 3 2Dplastic 23 2D tapered 54，根据分析问题是弹性还是塑性确定为“Beam3”或“Beam4”，若是变截面的非对称的问题则用“Beam54”。
六、单元类型选择方法（续五）
7.进行完前面的选择工作，单元类型就基本上已经定位在2-3种单元类型上了，接下来打开这几种单元的帮助手册，进行以下工作：
仔细阅读其单元描述，检查是否与分析问题的背景吻合、
了解单元所需输入的参数、单元关键项和载荷考虑；
了解单元的输出数据；
仔细阅读单元使用限制和说明。在ANSYS模拟岩土一般都用 DP的，DP模型是对Mohr-Coulomb的修正，即考虑平均静水压力对屈服的影响。
下面是有关ANSYS分析中的单元选择方法：
一、单元类型选择概述：
ANSYS的单元库提供了100多种单元类型，单元类型选择的工作就是将单元的选择范围缩小到少数几个单元上；
单元类型选择方法：
1.设定物理场过滤菜单，将单元全集缩小到该物理场涉及的单元；
二、单元类型选择方法（续一）
4.确定单元的大类之后，又是也可以根据单元的阶次来细分单元的小类，如确定为“Solid-Quad”，此时有四种单元类型：Quad 4node 42 Quad 4node 183 Quad 8node 82 Quad 8node 183 前两组即为低阶单元，后两组为高阶单元；
ANSYS单元类型(本科生讲解)
长沙理工大学
Changsha University of Science & Technology
单元阶次直接影响到单元形函数的阶次，一般说来，形函数阶次越高 ，计算结果越精确；因而，同线性单元相比，采用高阶的单元类型可 以得到相对较好的计算结果。 线性单元、二次单元和P单元的使用，需注意以下问题： 单元阶次的选择需要在计算精度和计算规模间综合衡量； 对于模型中，有曲边或曲面存在时，通常推荐使用高阶单元，因为线 性单元的严重扭曲变形可能引起计算精度下降，更高阶的单元对这种 扭曲变形不敏感，此时使用高阶单元以获得较高的全面精度； 对于非线性问题，高阶单元并不比线性单元更有效； 单元阶次对求解的精度影响，相对平面单元和三维实体单元之间简化 的差别来说，影响要小得多，因而使用线性单元的场合比较多。
School of Hydraulic Engineeiversity of Science & Technology
左边是LINK单元在桁架上的应用，右边是BEAM单元在梁上的应用
School of Hydraulic Engineering
School of Hydraulic Engineering
水利工程学院
长沙理工大学
Changsha University of Science & Technology
体单元
几何形状为体型的结构，可用以下单元模拟 1.SOLID单元：主要用于三维实体结构的模拟
School of Hydraulic Engineering
School of Hydraulic Engineering
水利工程学院
ANSYS中单元类型介绍和单元的选择原则
ANSYS中单元类型介绍和单元的选择原则ANSYS中单元类型的选择初学ANSYS的人，通常会被ANSYS所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。
类型的选择，跟你要解决的问题本身密切相关。
在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在ANSYS的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元(Beam)？这个比较容易理解。
杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。
梁单元则既可以承受拉，压，还可以承受弯矩。
如果你的结构中要承受弯矩，肯定不能选杆单元。
对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：1)、beam3是2D的梁单元，只能解决2维的问题。
2)、beam4是3D的梁单元，可以解决3维的空间梁问题。
3)、beam188是3D梁单元，可以根据需要自定义梁的截面形状。
（常规是6个自由度，比如是用于桁架等框架结构，如鸟巢，飞机场的架构）2.对于薄壁结构，是选实体单元还是壳单元？对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。
而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell单元计算准确。
实际工程中常用的shell单元有shell63,shell93。
shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。
ansys单元介绍
ansys单元介绍ANSYS是一款功能强大的工程仿真软件，广泛应用于各种工程领域。
它提供了丰富的单元类型，以满足各种复杂的分析需求。
下面将介绍一些常用的ANSYS 单元类型及其特点。
1. 杆单元（Link）：用于模拟杆状结构，如梁、柱等。
该单元具有三个自由度：轴向拉伸/压缩、弯曲和扭转。
可以通过设置截面属性来定义杆的截面特性。
2. 梁单元（Beam）：用于模拟梁结构，具有六个自由度：轴向拉伸/压缩、弯曲、扭转和三个平动位移。
梁单元可以承受弯矩、剪力和轴力等载荷。
3. 壳单元（Shell）：用于模拟薄壁壳体结构，如圆筒、管道等。
壳单元具有平面内和平面外的刚度，适用于分析壳体的弯曲、屈曲和振动等问题。
4. 实体单元（Solid）：用于模拟三维实体结构，如块体、球体等。
实体单元具有任意方向的刚度，可以承受各种复杂载荷，如压力、温度和位移等。
5. 表面单元（Surface）：用于模拟二维表面结构，如板、薄膜等。
表面单元可以承受平面内和平面外的载荷，适用于分析表面效应和接触问题。
6. 流体单元（Fluid）：用于模拟流体结构和流体行为，如管道流动、流体振动等。
流体单元可以模拟流体的压力、速度和温度等参数。
7. 热单元（Thermal）：用于模拟热传导、对流和辐射等热力学问题。
热单元可以模拟温度场、热流密度和热梯度等参数。
8. 电单元（Electrical）：用于模拟电场、电流和电压等电磁学问题。
电单元可以模拟电场强度、电流密度和电势等参数。
除了以上介绍的单元类型外，ANSYS还提供了其他多种特殊单元类型，如弹簧单元、质量单元、阻尼器单元等，以满足特定领域的分析需求。
在使用ANSYS 进行仿真分析时，选择合适的单元类型是至关重要的，以确保分析的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.实体单元的选择
实体单元类型也比较多，实体单元也是实际工程中使用最多的单 元类型。常用的实体单元类型有solid45, solid92,solid185,solid187 这几种。其中把solid45,solid185可以归为第一类，他们都是六面 体单元，都可以退化为四面体和棱柱体，单元的主要功能基本相 同,(SOLID185还可以用于不可压缩超弹性材料)。Solid92, solid187可以归为第二类，他们都是带中间节点的四面体单元，单 元的主要功能基本相同。 实际选用单元类型的时候，到底是选择第一类还是选择第二类 呢？也就是到底是选用六面体还是带中间节点的四面体呢？ 如果所分析的结构比较简单，可以很方便的全部划分为六面体单 元，或者绝大部分是六面体，只含有少量四面体和棱柱体，此时， 应该选用第一类单元，也就是选用六面体单元；如果所分析的结 构比较复杂，难以划分出六面体，应该选用第二类单元，也就是 带中间节点的四面体单元。
Biblioteka 新手最容易犯的一个错误就是选用了第一类单元类型(六面体单元)， 但是，在划分网格的时候，由于结构比较复杂，六面体划分不出 来，单元全部被划分成了四面体，也就是退化的六面体单元，这 种情况，计算出来的结果的精度是非常糟糕的，有时候即使你把 单元划分的很细，计算精度也很差，这种情况是绝对要避免的。 六面体单元和带中间节点的四面体单元的计算精度都是很高的， 他们的区别在于：一个六面体单元只有8个节点，计算规模小，但 是复杂的结构很难划分出好的六面体单元，带中间节点的四面体 单元恰好相反，不管结构多么复杂，总能轻易地划分出四面体， 但是，由于每个单元有10个节点，总节点数比较多，计算量会增 大很多。 前面把常用的实体单元类型归为2类了，对于同一类型中的单元， 应该选哪一种呢？通常情况下，同一个类型中，各种不同的单元， 计算精度几乎没有什么明显的差别。选取的基本原则是优先选用 编号高的单元。比如第一类中，应该优先选用solid185。第二类里 面应该优先选用solid187。ANSYS的单元类型是在不断发展和改 进的，同样功能的单元，编号大的往往意味着在某些方面有优化 或者增强。 对于实体单元，总结起来就一句话：复杂的结构用带中间节点的 四面体，优选solid187，简单的结构用六面体单元，优选solid185。
土木计算过程中常用的单元和材料类 型！ 一、单元
（1）link(杆)系列： link1(2D)和link8(3D)用来模拟珩架，注意一根杆划一个单元。 link10用来模拟拉索，注意要加初应变，一根索可多分单元。 link180是link10的加强版，一般用来模拟拉索。 （2）beam(梁)系列： beam3(2D)和beam4(3D)是经典欧拉梁单元，用来模拟框架中的 梁柱，画弯据图用etab读入smisc数据然后用plls命令。注意：虽 然一根梁只划一个单元在单元两端也能得到正确的弯矩图，但是 要得到和结构力学书上的弯据图差不多的结果还需多分几段。该 单元需要手工在实常数中输入Iyy和Izz，注意方向。
2.对于薄壁结构，是选实体单元还是 壳单元？
对于薄壁结构，最好是选用shell单元，shell单元可以减少计算量， 如果你非要用实体单元，也是可以的，但是这样计算量就大大增 加了。而且，如果选实体单元，薄壁结构承受弯矩的时候，如果 在厚度方向的单元层数太少，有时候计算结果误差比较大，反而 不如shell单元计算准确。 实际工程中常用的shell单元有shell63,shell93。shell63是四节点 的shell单元(可以退化为三角形)，shell93是带中间节点的四边形 shell单元(可以退化为三角形),shell93单元由于带有中间节点，计 算精度比shell63更高，但是由于节点数目比shell63多，计算量会 增大。对于一般的问题，选用shell63就足够了。 除了shell63,shell93之外，还有很多其他的shell单元，譬如 shell91,shell131，shell163等等，这些单元有的是用于多层铺层材 料的，有的是用于结构显示动力学分析的，一般新手很少涉及到。 通常情况下，shell63单元就够用了。
beam44适合模拟薄壁的钢结构构件或者变截面的构 件，可用"/eshape,1"显示单元形状。 beam188和beam189号称超级梁单元，基于铁木辛 科梁理论，有诸多优点：考虑剪切变形的影响，截面 可设置多种材料，可用"/eshape,1"显示形状，截面惯 性矩不用自己计算而只需输入截面特征，可以考虑扭 转效应，可以变截面（8.0以后），可以方便地把两 个单元连接处变成铰接（8.0以后，用ENDRELEASE 命令）。缺点是：8.0版本之前beam188用的是一次 形函数，其精度远低于beam4等单元，一根梁必须多 分几个单元。8.0之后可设置“KEYOPT(3)=2”变成二 次形函数，解决了这个问题。可见188单元已经很完 善，建议使用。beam189与beam188的区别是有3个 结点，8.0版之前比beam188精度高，但因此建模较 麻烦，8.0版之后已无优势。
ANSYS中单元类型介绍和 单元的选择原则
大学力学论坛（）
ANSYS中单元类型的选择

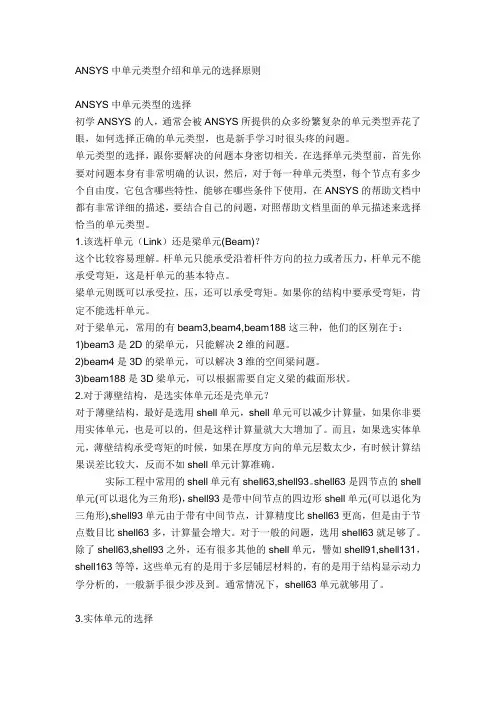

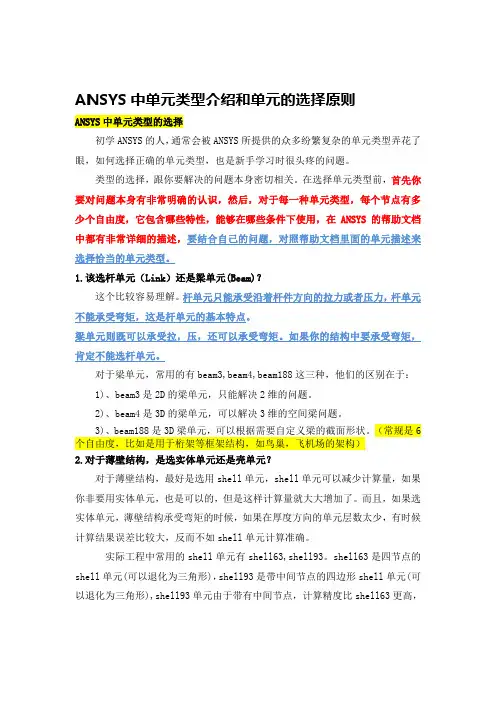

初学ANSYS的人，通常会被ANSYS所提供的众多纷 繁复杂的单元类型弄花了眼，如何选择正确的单元类 型，也是新手学习时很头疼的问题。 单元类型的选择，跟你要解决的问题本身密切相关。 在选择单元类型前，首先你要对问题本身有非常明确 的认识，然后，对于每一种单元类型，每个节点有多 少个自由度，它包含哪些特性，能够在哪些条件下使 用，在ANSYS的帮助文档中都有非常详细的描述， 要结合自己的问题，对照帮助文档里面的单元描述来 选择恰当的单元类型。
1.该选杆单元（Link）还是梁单元 (Beam)？
这个比较容易理解。杆单元只能承受沿着杆件方向的 拉力或者压力，杆单元不能承受弯矩，这是杆单元的 基本特点。 梁单元则既可以承受拉，压，还可以承受弯矩。如果 你的结构中要承受弯矩，肯定不能选杆单元。 对于梁单元，常用的有beam3,beam4,beam188这三 种，他们的区别在于： 1)beam3是2D的梁单元，只能解决2维的问题。 2)beam4是3D的梁单元，可以解决3维的空间梁问题。 3)beam188是3D梁单元，可以根据需要自定义梁的 截面形状。
