旋转超声加工用纵扭共振变幅杆的动力学分析

纵扭复合超声波换能器变幅杆开斜槽由纵转扭的实测分析大音超声陶晓明2023.2通常认为在变幅杆开斜槽的方向与刀具铣刀或麻花钻槽向应保持一致，这时扭振振幅是叠加的关系，反之是抵消的关系，从仿真可以看出当变幅杆与刀具的槽向不一致时，各自的扭振方向相反且幅度不一，变幅杆扭振幅度小，刀具扭振幅度大。

暂且不论方向相反有多少抵消和幅度之差，这不是主要矛盾。

通过实际测量发现其实并不尽然，下面以阶梯变幅杆换能器为例来分析纵与扭的关系。

图1未开斜槽图2 变幅杆开斜槽并与刀具槽向相反从图3的仿真分析可以看到阶梯型超声换能器纵振模态下的振幅分布，光杆刀具末端振幅最大其他次之。

通过仿真观察与实际测量，我们发现纵振换能器产生扭振的最大位置，即是纵振振幅图3 未开斜槽振幅分布图4开斜槽并与刀具槽向相反时振幅分布最大处。

主要是有斜槽刀具处在纵振振幅最强部位，在此产生扭振会更强烈。

变幅杆上槽向右旋或左旋产生的扭振与之相比就显微不足道，因为那些槽并没开在纵振振幅最大处。

通过仿真和实测证实不管是铣刀还是麻花钻因有螺旋槽并且处在振幅最大的末端，自然会产生较大幅度的扭振。

当刀具与换能器组成一个完整声学谐振系统后会工作在相同频率上，不会同时产生其他不同频率。

同时也分析了纵扭复合结构是依纵而扭，即在纵振振幅最大处开斜槽产生的扭振亦最大，扭振的振幅大小与纵振频率无关只与纵振振幅有关。

见振幅分布（图4），可看到换能器纵振振幅末端振幅最大，此时由纵振转换成扭振的振幅亦大。

实测发现阶梯变幅杆上延伸到大直径端的斜槽不会对扭振振幅有明显的放大作用，去掉大直径端的斜槽只保留小直径段斜槽，扭振振幅没有明显改变，当只保留大直径端斜槽去掉小直径端斜槽时已检测不到扭振，除非此槽也处在纵振振幅较大处。

所以变幅杆上开的槽无论是右旋还是左旋，对有螺旋槽的刀具来讲它所产生的扭振都不足亦撼动末端有螺旋槽刀具产生扭振的幅度，但从某种意义上考虑槽向一致是对的，否则失去了变幅杆开斜槽的意义。

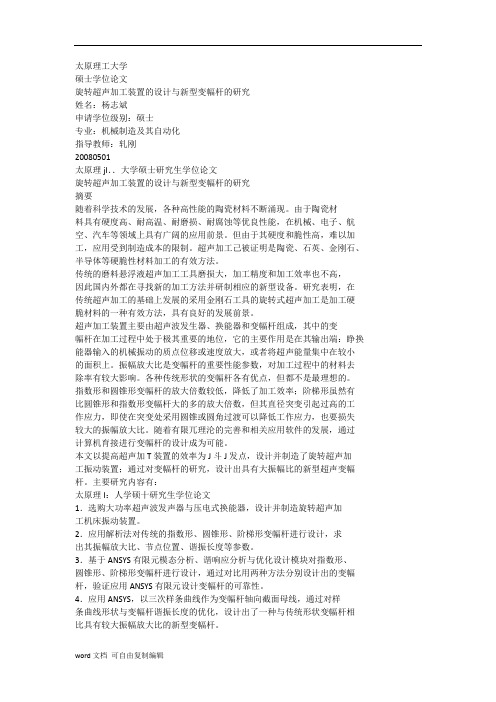

太原理工大学硕士学位论文旋转超声加工装置的设计与新型变幅杆的研究姓名：杨志斌申请学位级别：硕士专业：机械制造及其自动化指导教师：轧刚20080501太原理jI．．大学硕士研究生学位论文旋转超声加工装置的设计与新型变幅杆的研究摘要随着科学技术的发展，各种高性能的陶瓷材料不断涌现。
