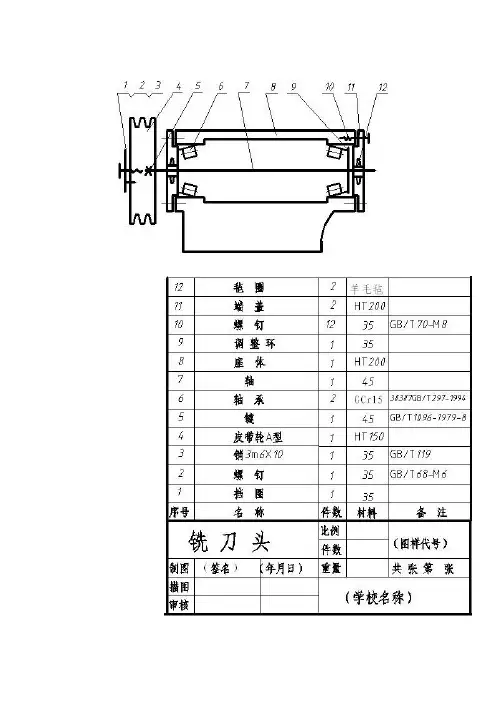

铣刀头装配图及零件图

装配图(总分168, 做题时间90分钟)题8-1，读“铣刀头”装配图SSS_FILL1.主视图中155为______尺寸，115为______尺寸。

该题您未回答:х该问题分值: 2.5答案:安装；安装SSS_FILL2.左视图采用了拆卸画法、______剖和简化画法。

该题您未回答:х该问题分值: 2.5答案:局部SSS_FILL3.欲拆下件5，必须按顺序拆出件______，便可取下件5。

该题您未回答:х该问题分值: 2.5答案:2、3、4SSS_FILL4.在配合尺寸∮28H8/k7中，其中∮28是______尺寸，H表示______，k表示______，8、7表示______，该配合尺寸属于______制______配合。

该题您未回答:х该问题分值: 2.5答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡5.画出件8的主视图(外形图，不画虚线)和B-B剖视图。

按图形实际大小1:1画图，不注尺寸附：铣刀头工作原理铣刀头是一小型铣削加工用部件。

铣刀头(右端双点画线所示)通过16、15、14号零件与7号零件固定，7号零件(轴)通过4号零件(带轮)和5号零件(键)传递运动，使7号零件旋转，从而带动铣刀头旋转进行铣削加工。

SSS_TEXT_QUSTI该题您未回答:х该问题分值: 30答案:题8-2，读“铣平面卡具”装配图。

SSS_FILL1.主视图中340为______尺寸，左视图中140为______尺寸。

该题您未回答:х该问题分值: 2答案:总长；安装SSS_FILL2.左视图采用了______剖和______剖的画法。

该题您未回答:х该问题分值: 2答案:局部；半SSS_FILL3.在配合尺寸∮60H7/js7中，其中∮60是______，H表示______，js表示______，7表示______，该配合尺寸属于______制的______配合。

该题您未回答:х该问题分值: 2答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡4.画出件7的主视图外形，左视图半剖视。

2、梳形螺纹铣刀铣削
在这种方式中，工件工件旋转超过一圈即可加工出
全部螺纹，生产率高。但加工精度低，一般用于加工短
而螺距不大的三角螺纹。
第五章铣削
3、旋风铣削
旋风铣就是安装在普通车床上的高速切削动力头, 用装在 高速旋转刀盘上的硬质合金成型刀，从工件上铣削出螺纹的 螺纹加工方法。因其銑削速度高（速度达到400m/min）加工 效率高。并采用压缩空气进行排屑冷却。加工过程中切削飞 溅如旋风而得名—旋风铣。
1、注意安全，整个实验过程中不允许车床 通电，不允许将手伸进车床内部。 2、不能用手触摸车床内部的齿轮、离合器 等，不能让任何杂物掉入车床内部，以免 损坏车床。 3、整个实验过程中要按实验老师的要求完 成实验。
第五章铣削
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/12/11
第五章铣削
2、铣床附件
铣床主要附件有回转工作台、万 能分度头等。 （1）回转工作台
回转工作台是铣床上的主要部署工 具之一，它可以辅助铣床完成各种曲线 零件，例如：各种齿轮的曲线板，零件 上的圆弧等，以及需要分度零件，如齿 轮、多边形等的铣切和分度刻线等零件， 又应用于插床和刨床以及其他机床。
第五章铣削
立式升降铣床外观图 1-主轴；2-工作台
第五章铣削
（3）龙门铣床
龙门铣床是具有门式框 架和卧式长床身的铣床。龙 门铣床加工精度和生产率均 较高，适合在成批和大量生 产中加工大型工件的平面。 龙门铣床由立柱和顶梁构成 门式框架。横梁可沿两立柱 导轨作升降运动。横梁上有 1～2个带垂直主轴的铣头， 可沿横梁导轨作横向运动。 两立柱上还可分别安装一个 带有水平主轴的铣头，它可 沿立柱导轨作升降运动。这 些铣头可同时加工几个表面。 每个铣头都具有单独的电动 机、变速机构、操纵机构和 主轴部件等。加工时，工件 安装在工作台上并随之作纵 向进给运动。大型龙门铣床 （工作台6×22米）的总重 量达850吨。

(1) 确定零件的安放位置。原则是尽量符合零件的主要加工位置和工作位置, 也就是安装位置,这样选 择便于加工和安装。
① 零件的加工位置 一般轴、套、盘等回转体零件的主视图多选择其加工位置, 如图8－3所示。这类 零件在制造过程中, 主要工作在车床、磨床进行, 必须固定和夹紧, 主视图表示的零件位置与加工时的位 置一致, 便于加工及测量时对照图样。
一般的零件有长、宽、高三个方向的尺寸,每个方向至少有一个尺寸基准。如果零件的结构形状复杂, 则同一方向的尺寸基准可能有几个, 其中决定零件主要尺寸的基准为主要基准,为便于加工测量而选定的 基准是辅助基准。 基准和基准之间一定要有尺寸联系,如图8-6所示。
图 8-6 泵体的尺寸基准
8.3.2 尺寸标注步骤
图 8-2 轴的零件图
8.2 零件的表达方法
8.2.1 主视图是表达零件的内外结构和形状的最主要的视图, 主视图选择的是否正确, 不仅关系到零件结构
形状表达的清晰与否, 而且关系到其他视图数量和位置的确定, 影响到看图和画图的方便性。因此,主视图 的选择应从便于看图和生产这一基本要求出发, 主要考虑以下两个方面:
图 8-3 轴的加工位置
② 零件的工作位置。例如箱体、叉架类零件,如图8-4所示, 由于其结构形状复杂, 加工工序较多, 装夹位置多变, 主视图按零件的工作位置画出,便于与装配图对照,也有利于机器的装配。
图 8-4 座体零件图
③ 如果加工工序较多, 位置各不相同, 而工作位置也不固定, 那么主视图的零件位置应取自然平 稳的安放位置。
(3) 综合式: 把坐标式和链状式综合起来,如图8-7(c)所示。这是应用最为广泛的一种标注形式, 具有 两种标注的优点。当零件上一些较重要的尺寸要求误差较小时, 常采用这种标注方法。在实际标注中, 单纯 采用坐标式或链状式的形式并不多见。
