TS许可标志管理规定

1．目的为清晰表述压力管道元件制造过程中每台（件）产品的材料、零部件质量、过程质量、实体标记编号能追踪溯源、确保压力管道元件产品质量的可靠性，特制定本作业指导书。

本指导书规定了特种设备制造许可标记（以下简称“TS”标记）作业的基本方法，适用于本公司获得国家质量监督检验检疫总局颁发的压力管道元件制造许可的阀门和减温减压装置。

2．适用范围适用于公司材料、零部件、半成品、成品的标识；适用于压力管道元件制造关键环节和重要过程，均可追溯到每一台（件）产品的编号标记，追溯到质量检验依据，脉络清楚。

适用于本公司获得国家质量监督检验检疫总局颁发的压力管道元件制造许可的阀门和减温减压装置标记的使用。

3. 职责3.1销售部负责确定生产令号、产品编号；3.2技术部负责设计“TS”标记的字体式样和使用方法；3.3质管部负责实施与检验原材料、外协件、零部件加工、管道焊接、阀门总装、压力试验至产品出厂的检验标识、编号及“TS”标记；3.4仓库负责原材料、外协件、半成品、成品入库后的入库编号的标识；3.5 各质量责任人负责监督原材料、外协件、零部件加工、管道焊接、阀门总装、压力试验至产品出厂的检验标识、编号及“TS”标记的执行情况。

3.6质保工程师对“TS”标记的使用过程进行监管检查。

4. 原材料的标识4.1仓库贮放区域的标识仓库划分不同区域，在醒目处设置固定的标牌。

4.1.1原材料标识的内容包括：名称、规格型号、产地、材质、数量（重量）、入库编号等。

4.1.2 半成品、成品标识的内容包括：名称、规格型号、材质、数量、入库编号等。

4.1.3原材料、半成品、成品入库时应按标识区域分别归类存放。

4.2 原材料的标识有原包装标识、库存标识和检验状态标识，可以互相印证不至于发生差错。

4.2.1原包装标识：原材料存放时，要使原包装标识向外醒目，便于识别和验证。

4.2.2库存标识内容为名称、规格型号、产地、材质、数量（重量）、检验批号。

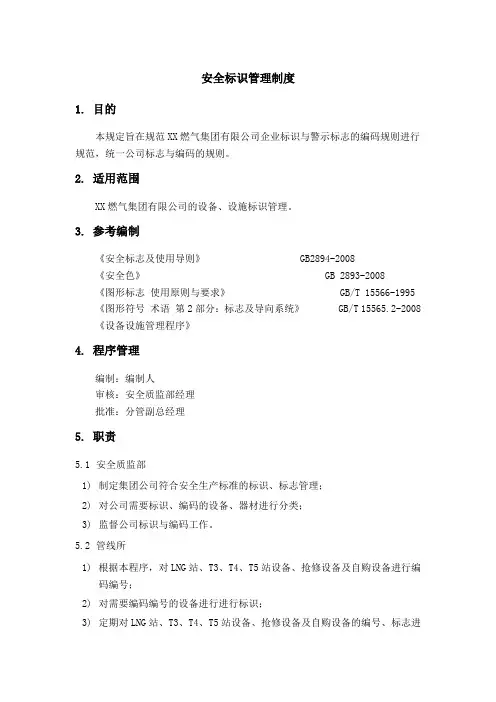

安全标识管理制度1.目的本规定旨在规范XX燃气集团有限公司企业标识与警示标志的编码规则进行规范，统一公司标志与编码的规则。

2.适用范围XX燃气集团有限公司的设备、设施标识管理。

3.参考编制《安全标志及使用导则》 GB2894-2008《安全色》 GB 2893-2008《图形标志使用原则与要求》 GB/T 15566-1995 《图形符号术语第2部分：标志及导向系统》 GB/T 15565.2-2008 《设备设施管理程序》4.程序管理编制：编制人审核：安全质监部经理批准：分管副总经理5.职责5.1安全质监部1)制定集团公司符合安全生产标准的标识、标志管理；2)对公司需要标识、编码的设备、器材进行分类；3)监督公司标识与编码工作。

5.2管线所1)根据本程序，对LNG站、T3、T4、T5站设备、抢修设备及自购设备进行编码编号；2)对需要编码编号的设备进行进行标识；3)定期对LNG站、T3、T4、T5站设备、抢修设备及自购设备的编号、标志进行维护。

5.3工程技术部1)对施工现场的安全警示标志是否到位进行监管。

6.详细描述本规定主要分两块，第一部分为安全警示标识，第二部分为标识与编码。

6.1安全警示标志6.1.1定义1)安全标志：用于表达特定安全信息的标志，由图形符号、安全色、几何形状（或边框）或文字构成；2)安全色：传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色；3)禁止标志：禁止人们不安全行为的图形标志；4)警告标志：提醒人们对周围环境引起注意，以避免可能发生危险的图形标志；5)指令标志：强制人们必须做出某种动作或采用防范措施的图形标志；6)提示标志：向人们提供某种信息（如标明安全设施或场所等）的图形标志。

6.1.2禁止标志禁止标志的基本型式是带斜杠的圆边框，图形衬底色为白色，圆环和斜杠为红色，图形符号为黑色。

如图6-1所示：6-1禁止标志 6-2警告标志6.1.3警告标志警告标志的基本型式是正三角形边框，图形衬底色是黄色，三角形边框及图形符号均为黑色。

TSG特种设备安全技术规范 TSG D2001-2006压力管道元件制造许可规则Pressure Pipe Unit Manufacture Appraisal Regulation（原文有删节本文针对阀门制造）2007年10月16日目录第一章总则 (1)第二章制造许可的基本条件与要求 (1)第三章制造许可的程序 (3)第四章监督管理 (6)第五章附则 (6)压力管道元件制造许可规则第一章总则第一条（目的与依据）为了做好压力管道元件制造单位资格许可的实施工作，根据《特种设备安全监察条例》（以下简称《条例》）的有关规定，制定本规则。

第二条（适用范围）本规则适用于境内、境外压力管道元件制造单位制造用于境内的压力管道元件的制造资格管理。

第三条（许可方式、许可项目及级别）压力管道元件制造许可按照产品类别、品种、产品级别和产品范围确定许可范围,许可方式分为工厂许可和型式许可，具体划分见附件1。

附件1 压力管道元件制造许可项目表注: (1) 许可审批级别的“A”由国家质量监督检验检疫总局审批；”B”由制造单位所在地的省级质量监督部门审批。

(2)压力管道材料(原料),压力管道制管专用钢板、聚乙烯混配料的制造许可方式为型式许可,其余为工厂许可。

(3)产品限制范围是指许可品种产品的范围，一般涉及其产品名称、规格、产品标准，有时还涉及制造工艺、材料等。

该范围通过型式试验和生产条件确定。

(4)特殊工况阀门,是指石油天然气及相关工业、火电站高温高压管道、低温设备管道（温度低于－46℃）、燃气管道上，用于高温高压、易燃、易爆、低温介质的阀门。

一般工况阀门,是指不属于特殊工况阀门的其他压力管道用阀门。

阀门典型品种名称(包括特殊工况阀门和一般工况阀门)：闸阀、截止阀、节流阀、球阀、止回阀、蝶阀、隔膜阀、旋塞阀、柱塞阀、疏水阀、低温阀、调节（控制）阀、减压阀（自力式）、眼镜阀（冶金工业用阀）、孔板阀（冶金工业用阀）、排污阀、减温阀、减压阀、紧急切断阀、其它阀门（无行业或国家标准，用于石油、化工装置上的非标阀门）。

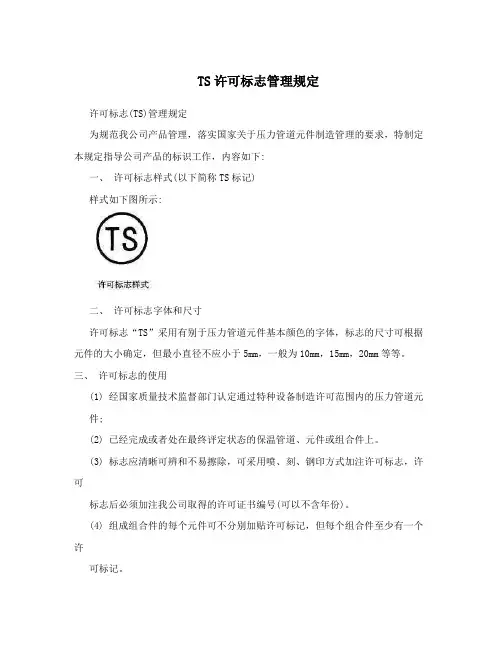

TS许可标志管理规定
许可标志(TS)管理规定
为规范我公司产品管理，落实国家关于压力管道元件制造管理的要求，特制定本规定指导公司产品的标识工作，内容如下:
一、许可标志样式(以下简称TS标记)
样式如下图所示:
二、许可标志字体和尺寸
许可标志“TS”采用有别于压力管道元件基本颜色的字体，标志的尺寸可根据元件的大小确定，但最小直径不应小于5mm，一般为10mm，15mm，20mm等等。

三、许可标志的使用
(1) 经国家质量技术监督部门认定通过特种设备制造许可范围内的压力管道元
件;
(2) 已经完成或者处在最终评定状态的保温管道、元件或组合件上。

(3) 标志应清晰可辨和不易擦除，可采用喷、刻、钢印方式加注许可标志，许可
标志后必须加注我公司取得的许可证书编号(可以不含年份)。

(4) 组成组合件的每个元件可不分别加贴许可标记，但每个组合件至少有一个许
可标记。

(5) 不得加贴可能会对许可标志含义或形式产生误导的其他标志，加贴其他标志
必须不影响许可标志的清晰性和可见性。

四、其他要求
(1) 经检验不合格的压力管道元件不得加许可标志出厂。

(2) 每套许可标志应有登记保管专人管理，不得随意加贴在非本公司的产品和物品
上。

(3) 根据需要可在公司的产品上喷涂注册商标和公司名称，但不得影响许可标志的辨
识。

(4) 许可标志残损后不能修复的，须由质管部派专人监督销毁。
