CATIA参数化建模实例CATIA（Computer-Aided Three-Dimensional Interactive Application）是一种基于三维交互式设计的软件套件，广泛用于制造业中的产品设计和工程分析。
参数化建模是CATIA的一个重要功能，它允许用户通过定义和修改参数来创建模型，从而实现快速的设计和修改过程。
本文将通过一个实例，介绍CATIA参数化建模的基本原理和操作步骤。
实例背景假设我们需要设计一个简单的螺旋桨模型，该模型具有可调整的叶片数量和半径。
我们将使用CATIA的参数化建模功能来完成这个任务。
步骤一：创建基础结构首先，我们需要创建一个基础结构，包括一个中心轴和一个用于构建叶片的曲面。
在CATIA中，我们可以使用多种方法创建这些几何元素，例如直接绘图、绘制线条然后旋转等。
在本例中，我们将使用绘制曲线的方法来完成。
步骤二：添加参数接下来，我们需要为模型添加参数。
在CATIA中，参数可以是数字、长度、角度、比例等等。
通过定义参数，我们可以轻松地调整模型的尺寸和形状。
在本例中，我们将添加两个参数：叶片数量和半径。
步骤三：创建叶片有了基础结构和参数，我们可以开始创建叶片了。
通过在曲面上绘制轮廓曲线，然后沿着曲线拉伸，我们可以创建出一个叶片。
使用参数化建模的优势是，我们可以通过修改参数的值来调整叶片的数量和半径，而无需手动重新设计每个叶片。
步骤四：模型调整和优化在创建叶片后，我们可以根据需要进行模型的调整和优化。
通过修改参数的值，我们可以快速地对叶片数量和半径进行调整，以实现不同的设计要求。
我们还可以添加其他参数，例如叶片的倾角和旋转角度等，以进一步丰富模型的功能。
步骤五：导出和应用完成模型的设计后，我们可以将其导出为其他格式，例如STL或IGES，以进行后续的分析和制造。
CATIA提供了丰富的导出选项，可以满足不同需求的要求。
同时，我们还可以将该模型应用于其他设计中，例如飞机、船舶或风力发电机等。

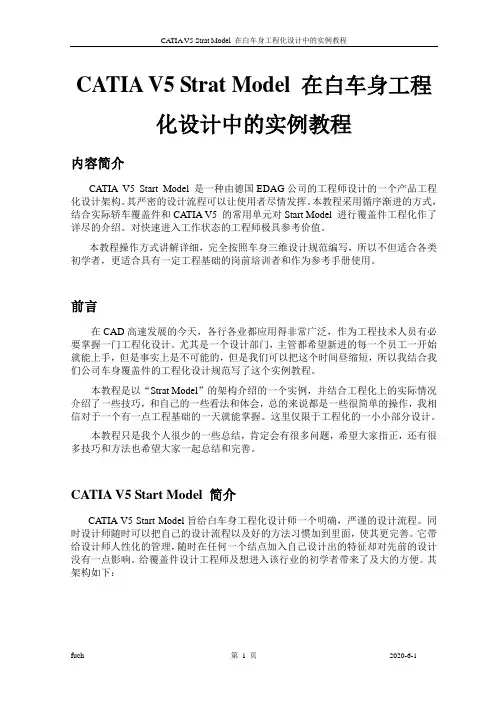

CATIA V5 Strat Model 在白车身工程化设计中的实例教程内容简介CATIA V5 Start Model 是一种由德国EDAG公司的工程师设计的一个产品工程化设计架构。
其严密的设计流程可以让使用者尽情发挥。
本教程采用循序渐进的方式，结合实际轿车覆盖件和CATIA V5 的常用单元对Start Model 进行覆盖件工程化作了详尽的介绍。
对快速进入工作状态的工程师极具参考价值。
本教程操作方式讲解详细，完全按照车身三维设计规范编写，所以不但适合各类初学者，更适合具有一定工程基础的岗前培训者和作为参考手册使用。
前言在CAD高速发展的今天，各行各业都应用得非常广泛，作为工程技术人员有必要掌握一门工程化设计。
尤其是一个设计部门，主管都希望新进的每一个员工一开始就能上手，但是事实上是不可能的，但是我们可以把这个时间昼缩短，所以我结合我们公司车身覆盖件的工程化设计规范写了这个实例教程。
本教程是以“Strat Model”的架构介绍的一个实例，并结合工程化上的实际情况介绍了一些技巧，和自己的一些看法和体会，总的来说都是一些很简单的操作，我相信对于一个有一点工程基础的一天就能掌握。
这里仅限于工程化的一小小部分设计。
本教程只是我个人很少的一些总结，肯定会有很多问题，希望大家指正，还有很多技巧和方法也希望大家一起总结和完善。
CATIA V5 Start Model 简介CATIA V5 Start Model旨给白车身工程化设计师一个明确，严谨的设计流程。
同时设计师随时可以把自己的设计流程以及好的方法习惯加到里面，使其更完善。
它带给设计师人性化的管理，随时在任何一个结点加入自己设计出的特征却对先前的设计没有一点影响。
给覆盖件设计工程师及想进入该行业的初学者带来了及大的方便。
其架构如下：从上图我们可以看出，整个车身的开发我们都可以在这样一个开放实体结构里完成，却思路清晰，修改方便。
它们都是开放实体，只是一个包含与被包含的关系，我们也可以理解成是父与子，兄弟的关系。
