CATIA参数化建模设计教程

如何利用CATIA在致锋汽车设计当中进行参数化建模在汽车设计当中，需要用到一些专业的软件，比如：Alias、ps或者sketchbook,不同类型的设计工程师需要用到的软件也各不相同。

Alias具有三维建模功能，可以在数字模型阶段被使用。

Ps是处理二维图片专业的软件，可以用在汽车设计当中的造型设计中，Sketchbook具有基础的绘画功能，能够在汽车造型设计的草图阶段使用。

在数字建模阶段，UG和CATIA用的会比较多，而且大多数企业都会要求员工能够使用CATIA进行工作要求，更有甚者，公司会提供老一批的员工，让他们去认识、学习CATIA，进行CATIA培训。

一．CATIA在实体造型的两种模式第一种模式是以立方体，圆柱体，球体，锥体和环状体等为基本体素，通过交、并、差等集合运算，生成更为复杂形体。

第二种模式是以草图为基础，建立基本的特征，以修饰特征方式创建形体。

两种模式生成的形体都具有完整的几何信息，是真实而唯一的三维实体。

CATIA侧重第二种模式。

汽车设计当中如何在CATIA中利用草图设计设计模块创建的轮廓线创建三维的特征以及进一步利用特征构造零件模型。

二．进入零件三维建模模块的三种途径（1）选择菜单【Start】→【Mechanical Design】→【Part Design】，即可进入零件三维建模模块。

（2）选择菜单【File】→【New】，弹出下图所示建立新文件对话框，选择Part，即可进入零件三维建模模块。

（3）从Workbench工作台上选择Part Design图标，即可进入零件三维建模模块。

三．基于草图在CATIA中建立特征这些特征是草绘曲线或曲线曲面模块中生成的平面曲线为基础的特征。

它们有的是产生形体，例如拉伸Pad,旋转Shaft等，有的是从已有的形体中去除一部分形体，如挖槽Pocket，旋转槽Groove等。

四．CATIA中的拉伸功能该功能是将一个闭合的平面曲线沿着一个方向或同时沿相反的两个方向拉伸（Pad）而形成的形体，它是最常用的一个命令，也是最基本的生成形体的方法。

CATIA软件参数化设计技巧CATIA （Computer Aided Three-Dimensional Interactive Application）是一种强大的计算机辅助设计和制造软件，被广泛应用于航空航天、汽车、工业设计等领域。

参数化设计是CATIA的一个重要特性，它可以有效地提高设计的效率和灵活性。

本文将介绍CATIA软件的参数化设计技巧，帮助读者更好地利用CATIA来完成设计任务。

一、参数化设计的基本概念参数化设计是指通过定义一组参数，以及参数之间的关系和约束来描述产品的形状和特性。

在CATIA中，参数可以是尺寸、角度、间距等物理量，通过改变这些参数的数值，可以实现对设计模型的快速修改和更新。

参数化设计使得设计师可以方便地进行多次迭代，快速生成不同尺寸和形状的产品。

二、创建参数化模型在CATIA中创建参数化模型需要先定义参数，然后再将参数应用到模型中。

下面是一个简单的示例，展示了如何创建一个参数化的矩形模型。

1. 打开CATIA软件，选择“Part Design”模块；2. 在工具栏中选择“Pad”命令，点击在图形区域中绘制一个矩形；3. 在“Specification Tree”中找到“Pad Definition”节点，右键点击该节点，选择“Add User Parameters”；4. 在弹出的对话框中添加两个参数，分别命名为“长度”和“宽度”，并分别指定数值；5. 在矩形的尺寸输入框中，使用这两个参数表示矩形的长度和宽度，例如，输入“长度”、“宽度”；6. 点击“确定”按钮，CATIA将根据参数的数值生成一个参数化的矩形模型。

通过定义参数，并将参数应用到模型中，我们可以快速修改矩形的尺寸，而无需重新绘制模型。

三、约束的应用除了定义参数，我们还可以使用约束工具在CATIA中实现模型的约束。

约束是一种关系，用于限制模型元素之间的相互作用。

通过定义约束，可以在保持模型特性的前提下，改变模型的形状和尺寸。

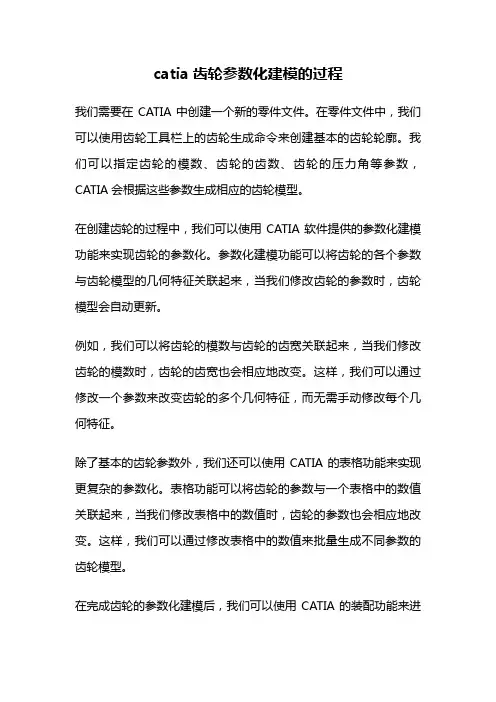

catia齿轮参数化建模的过程我们需要在CATIA中创建一个新的零件文件。

在零件文件中，我们可以使用齿轮工具栏上的齿轮生成命令来创建基本的齿轮轮廓。

我们可以指定齿轮的模数、齿轮的齿数、齿轮的压力角等参数，CATIA会根据这些参数生成相应的齿轮模型。

在创建齿轮的过程中，我们可以使用CATIA软件提供的参数化建模功能来实现齿轮的参数化。

参数化建模功能可以将齿轮的各个参数与齿轮模型的几何特征关联起来，当我们修改齿轮的参数时，齿轮模型会自动更新。

例如，我们可以将齿轮的模数与齿轮的齿宽关联起来，当我们修改齿轮的模数时，齿轮的齿宽也会相应地改变。

这样，我们可以通过修改一个参数来改变齿轮的多个几何特征，而无需手动修改每个几何特征。

除了基本的齿轮参数外，我们还可以使用CATIA的表格功能来实现更复杂的参数化。

表格功能可以将齿轮的参数与一个表格中的数值关联起来，当我们修改表格中的数值时，齿轮的参数也会相应地改变。

这样，我们可以通过修改表格中的数值来批量生成不同参数的齿轮模型。

在完成齿轮的参数化建模后，我们可以使用CATIA的装配功能来进行齿轮的装配。

装配功能可以将多个零件组装在一起，并根据零件之间的约束关系来自动调整零件的位置和姿态。

在齿轮的装配过程中，我们可以使用CATIA的参数化装配功能来实现齿轮的参数化装配。

参数化装配功能可以将齿轮的装配位置与齿轮的参数关联起来，当我们修改齿轮的参数时，齿轮的装配位置也会相应地改变。

这样，我们可以通过修改一个参数来改变齿轮的装配位置，而无需手动调整每个齿轮的位置。

通过以上的步骤，我们可以使用CATIA软件实现齿轮的参数化建模。

参数化建模可以大大提高设计效率和灵活性，使我们能够快速生成不同参数的齿轮模型，并进行齿轮的装配和分析。

CATIA的强大的参数化建模功能为我们提供了一种高效、精确的齿轮设计方法，使我们能够更好地满足不同齿轮设计的需求。

总结起来，CATIA齿轮参数化建模的过程包括创建零件文件、使用齿轮工具栏生成齿轮轮廓、使用参数化建模功能实现齿轮的参数化、使用装配功能进行齿轮的装配和使用参数化装配功能实现齿轮的参数化装配。

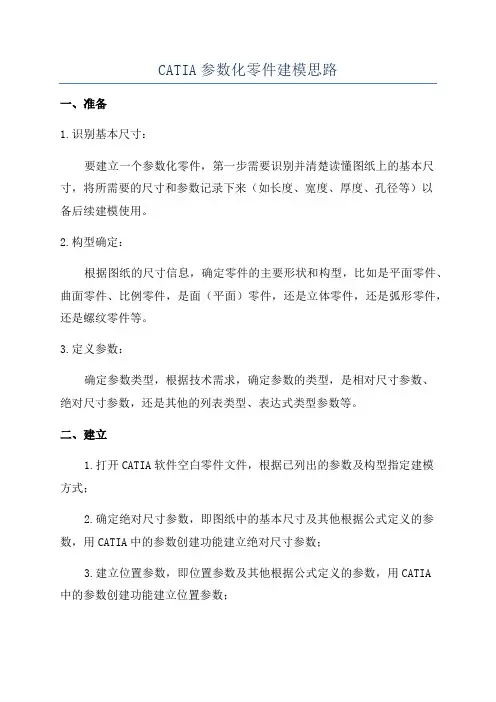

CATIA参数化零件建模思路
一、准备
1.识别基本尺寸：
要建立一个参数化零件，第一步需要识别并清楚读懂图纸上的基本尺寸，将所需要的尺寸和参数记录下来（如长度、宽度、厚度、孔径等）以
备后续建模使用。

2.构型确定：
根据图纸的尺寸信息，确定零件的主要形状和构型，比如是平面零件、曲面零件、比例零件，是面（平面）零件，还是立体零件，还是弧形零件，还是螺纹零件等。

3.定义参数：
确定参数类型，根据技术需求，确定参数的类型，是相对尺寸参数、
绝对尺寸参数，还是其他的列表类型、表达式类型参数等。

二、建立
1.打开CATIA软件空白零件文件，根据已列出的参数及构型指定建模
方式；
2.确定绝对尺寸参数，即图纸中的基本尺寸及其他根据公式定义的参数，用CATIA中的参数创建功能建立绝对尺寸参数；
3.建立位置参数，即位置参数及其他根据公式定义的参数，用CATIA
中的参数创建功能建立位置参数；
4.确定相对尺寸参数，通过CATIA的间接仿形尺寸参数功能来定义相对尺寸参数；
5.建立其他参数，参数的类型有表达，式类型、列表类型的参数，利用CATIA中的表达式或者动力学表达式建立表达式参数。

CATIA软件参数化设计教程CATIA是一款广泛应用于工业设计领域的三维建模软件，其功能强大且操作简便。

本篇文章将为大家介绍如何在CATIA软件中进行参数化设计，以实现快速设计和修改的目的。

1. 参数化设计的概念参数化设计是指在产品设计过程中，通过设定各种参数和约束条件，使得设计模型具备可变性和灵活性。

通过改变参数的数值，可以实现对设计模型的快速修改，提高设计效率和准确性。

2. CATIA软件的参数化设计功能CATIA软件提供了丰富的参数化设计功能，可通过以下几种方式进行参数设置：a) 公式驱动参数：可以使用数学公式来计算参数的数值，实现参数之间的关联。

例如，可以通过公式将两个参数的数值设为相等，从而保持模型的平衡和对称性。

b) 尺寸约束参数：可以通过设置模型的几何尺寸，如长度、宽度、高度等参数，并通过设置约束条件来限制其数值范围。

例如，可以设置一个零件的长度在50mm到100mm之间变化。

c) 变量参数：可以设置一些可变参数，通过改变其数值来调整模型的形状和尺寸。

例如，可以设置一个管道的直径参数，以便在设计过程中随时对其进行调整。

d) 约束参数：可以设定一些约束条件，如距离、角度、对称性等，对模型进行约束，保持设计的准确性。

例如，可以设置两个相互平行的线的距离参数。

3. 参数化设计的步骤在CATIA软件中进行参数化设计的步骤如下：a) 创建基础模型：首先，根据设计要求，利用CATIA软件的建模功能，创建基础模型。

b) 设置参数：在模型创建完成后，使用CATIA软件提供的参数化设计工具，设置各种参数，如尺寸、角度、位置等。

c) 设置约束条件：根据设计要求，设置适当的约束条件，以保持模型的稳定性和准确性。

d) 进行参数调整：根据实际需求，修改参数数值，观察模型的变化情况，并进行必要的调整。

e) 进行模型分析和优化：通过CATIA软件提供的模型分析功能，对参数化设计的模型进行分析和优化，确保其符合设计要求。
