catia参数化建零件库

CATIA参数化建模设计教程首先，打开CATIA软件并创建一个新的零件文件。

在工具栏上选择“文件”，然后选择“新建”。

在弹出窗口中选择“零件”并点击“确定”。

第二步是创建一个基础特征。

在CATIA中，基础特征是构成整个模型的基础。

常用的基础特征有创建草图、拉伸、旋转、倒角等。

选择“创建”工具栏上的“草图”按钮，然后在工作平面上绘制草图。

草图可以是二维的线条、圆、矩形等，在CATIA中，草图是创建三维模型的基础。

在草图绘制完成之后，选择“拉伸”工具栏上的按钮，然后选择要拉伸的草图和拉伸的距离。

拉伸可以将二维草图转化为三维模型。

接下来，我们可以使用更高级的功能来对模型进行操作。

一种常见的操作是进行旋转。

选择“旋转”工具栏上的按钮，然后选择要旋转的模型和旋转轴。

通过旋转可以将模型进行翻转、倾斜等操作。

此外，CATIA还提供了一些高级的功能，如倒角、剪切等。

倒角是用于给模型边缘添加圆角，使其更加平滑。

选择“倒角”工具栏上的按钮，然后选择要倒角的边和倒角的半径。

剪切功能可以用来从模型中移除一部分材料。

选择“剪切”工具栏上的按钮，然后选择要剪切的模型和剪切面。

最后，我们需要对模型进行参数化。

参数化是CATIA的一个重要特性，它可以使模型的尺寸和形状具有可调性。

在CATIA中，我们可以使用变量和公式来定义模型的尺寸和形状。

选择“参数”工具栏上的按钮，然后定义变量和公式。

通过调整变量的值，模型的尺寸和形状会相应地改变。

以上就是使用CATIA进行参数化建模设计的基础教程。

通过学习这些基本的操作，您可以使用CATIA来创建复杂的三维模型，并灵活地调整其尺寸和形状。

希望本教程对您有所帮助。

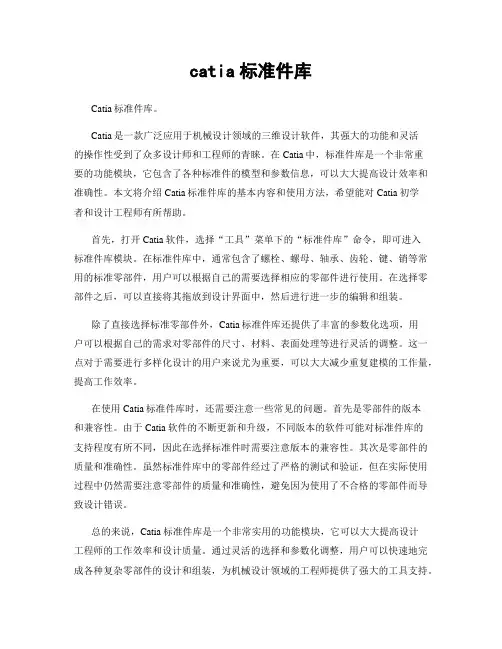

catia标准件库Catia标准件库。

Catia是一款广泛应用于机械设计领域的三维设计软件，其强大的功能和灵活的操作性受到了众多设计师和工程师的青睐。

在Catia中，标准件库是一个非常重要的功能模块，它包含了各种标准件的模型和参数信息，可以大大提高设计效率和准确性。

本文将介绍Catia标准件库的基本内容和使用方法，希望能对Catia初学者和设计工程师有所帮助。

首先，打开Catia软件，选择“工具”菜单下的“标准件库”命令，即可进入标准件库模块。

在标准件库中，通常包含了螺栓、螺母、轴承、齿轮、键、销等常用的标准零部件，用户可以根据自己的需要选择相应的零部件进行使用。

在选择零部件之后，可以直接将其拖放到设计界面中，然后进行进一步的编辑和组装。

除了直接选择标准零部件外，Catia标准件库还提供了丰富的参数化选项，用户可以根据自己的需求对零部件的尺寸、材料、表面处理等进行灵活的调整。

这一点对于需要进行多样化设计的用户来说尤为重要，可以大大减少重复建模的工作量，提高工作效率。

在使用Catia标准件库时，还需要注意一些常见的问题。

首先是零部件的版本和兼容性。

由于Catia软件的不断更新和升级，不同版本的软件可能对标准件库的支持程度有所不同，因此在选择标准件时需要注意版本的兼容性。

其次是零部件的质量和准确性。

虽然标准件库中的零部件经过了严格的测试和验证，但在实际使用过程中仍然需要注意零部件的质量和准确性，避免因为使用了不合格的零部件而导致设计错误。

总的来说，Catia标准件库是一个非常实用的功能模块，它可以大大提高设计工程师的工作效率和设计质量。

通过灵活的选择和参数化调整，用户可以快速地完成各种复杂零部件的设计和组装，为机械设计领域的工程师提供了强大的工具支持。

希望本文对Catia标准件库的初学者有所帮助，也希朝Catia标准件库的高级用户提供了一些参考和思路。

CATIA参数化设计及零件库的建立
一、CATIA参数化设计
CATIA参数化设计是在CATIACAD绘图系统中，根据一定形体和尺寸
参数的设定，实现图形、尺寸以及性能参数相互关联的设计技术。

它是一
种应用于现代工程设计中的数字化设计技术，它可以让CAD设计变得可控、可改变、可复用，帮助设计者以更快更灵活的方式实现创意设计。

CATIA
参数化设计的优点在于：
1、参数化设计能帮助设计人员迅速轻松地实现复杂的设计任务。

参
数化设计能够快速、高效地完成一般的CAD设计任务，比如说可以通过不
同的参数设置实现尺寸参数的连续变形来实现复杂的拉伸或收缩，快速而
准确地完成复杂设计的任务。

2、参数化设计能够通过参数化的方式自动实现产品设计模板的保存，进而可以成为产品设计的可重复使用物，从而加强了投入的价值，增强了
可重复使用的意识，促进了工程设计的科学性和效率性。

3、参数化设计能够有效地减少重复性的设计工作，可以以更少的时
间完成更多的工作量，减少设计过程所占用的成本，从而提高设计工作的
效率和质量。

4、参数化设计可以直接将设计图纸转换成数据信息，从而减少设计
过程中的笔墨纠缠，提高设计精度，提升了整体设计工作的质量和效率。

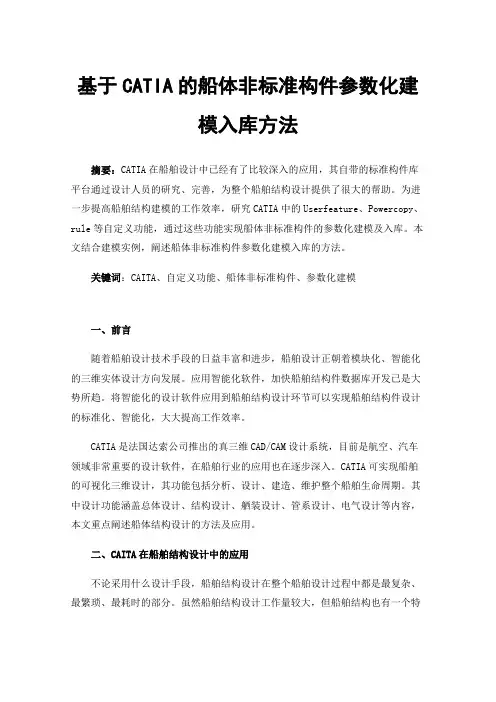

基于CATIA的船体非标准构件参数化建模入库方法摘要：CATIA在船舶设计中已经有了比较深入的应用，其自带的标准构件库平台通过设计人员的研究、完善，为整个船舶结构设计提供了很大的帮助。

为进一步提高船舶结构建模的工作效率，研究CATIA中的Userfeature、Powercopy、rule等自定义功能，通过这些功能实现船体非标准构件的参数化建模及入库。

本文结合建模实例，阐述船体非标准构件参数化建模入库的方法。

关键词：CAITA、自定义功能、船体非标准构件、参数化建模一、前言随着船舶设计技术手段的日益丰富和进步，船舶设计正朝着模块化、智能化的三维实体设计方向发展。

应用智能化软件，加快船舶结构件数据库开发已是大势所趋。

将智能化的设计软件应用到船舶结构设计环节可以实现船舶结构件设计的标准化、智能化，大大提高工作效率。

CATIA是法国达索公司推出的真三维CAD/CAM设计系统，目前是航空、汽车领域非常重要的设计软件，在船舶行业的应用也在逐步深入。

CATIA可实现船舶的可视化三维设计，其功能包括分析、设计、建造、维护整个船舶生命周期。

其中设计功能涵盖总体设计、结构设计、舾装设计、管系设计、电气设计等内容，本文重点阐述船体结构设计的方法及应用。

二、CAITA在船舶结构设计中的应用不论采用什么设计手段，船舶结构设计在整个船舶设计过程中都是最复杂、最繁琐、最耗时的部分。

虽然船舶结构设计工作量较大，但船舶结构也有一个特点：相似的零件和特征比较多。

如果可以实现相对智能化设计，就可以大大提高工作效率。

CATIA软件为船舶设计者提供了船舶结构功能设计模块(SFD)和船舶结构详细设计模块(SDD)，在结构设计中，一般先通过SFD模块创建船舶系统和主体框架结构，再通过SDD模块进行结构详细设计。

CATIA软件提供了较好的结构建库功能，结构建库是船舶结构三维设计的重要环节，充分利用CATIA软件的知识工程技术和自定义功能，建立大量可重复调用的结构库，从而实现提高设计效率的目的。

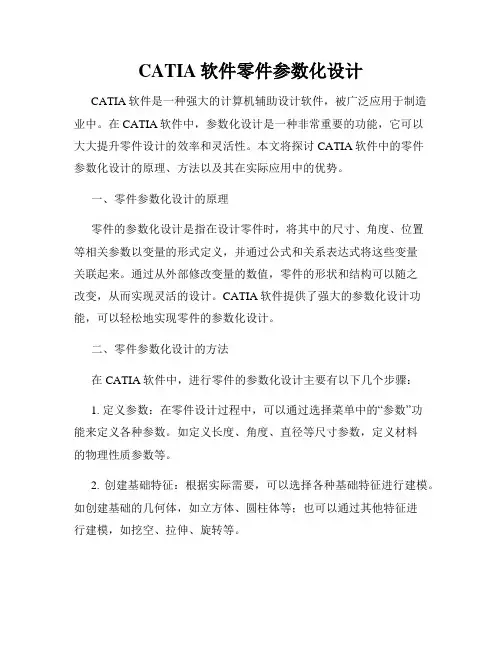

CATIA软件零件参数化设计CATIA软件是一种强大的计算机辅助设计软件，被广泛应用于制造业中。

在CATIA软件中，参数化设计是一种非常重要的功能，它可以大大提升零件设计的效率和灵活性。

本文将探讨CATIA软件中的零件参数化设计的原理、方法以及其在实际应用中的优势。

一、零件参数化设计的原理零件的参数化设计是指在设计零件时，将其中的尺寸、角度、位置等相关参数以变量的形式定义，并通过公式和关系表达式将这些变量关联起来。

通过从外部修改变量的数值，零件的形状和结构可以随之改变，从而实现灵活的设计。

CATIA软件提供了强大的参数化设计功能，可以轻松地实现零件的参数化设计。

二、零件参数化设计的方法在CATIA软件中，进行零件的参数化设计主要有以下几个步骤：1. 定义参数：在零件设计过程中，可以通过选择菜单中的“参数”功能来定义各种参数。

如定义长度、角度、直径等尺寸参数，定义材料的物理性质参数等。

2. 创建基础特征：根据实际需要，可以选择各种基础特征进行建模。

如创建基础的几何体，如立方体、圆柱体等；也可以通过其他特征进行建模，如挖空、拉伸、旋转等。

3. 关联参数：通过选择特定的几何元素或边界条件，将参数与零件的形状和结构关联起来。

例如，可以通过选择两个点来定义两个零件之间的距离，通过选择两个面来定义零件的厚度等。

4. 编辑参数：可以随时编辑已经定义的参数，修改其数值或者关联条件。

CATIA软件还提供了方便的参数编辑界面，可以直接输入数值或者通过滑块进行调整。

5. 分析设计：在参数化设计完成后，可以通过CATIA软件提供的分析工具进行设计的分析。

例如，可以根据已定义的参数计算零件的质量、强度、刚度等。

通过分析结果，可以优化设计，满足设计要求。

三、零件参数化设计的优势零件参数化设计在CATIA软件中具有以下优势：1. 提升设计效率：通过参数化设计，可以在不改变设计思路和流程的前提下，实现零件形状和结构的快速修改。

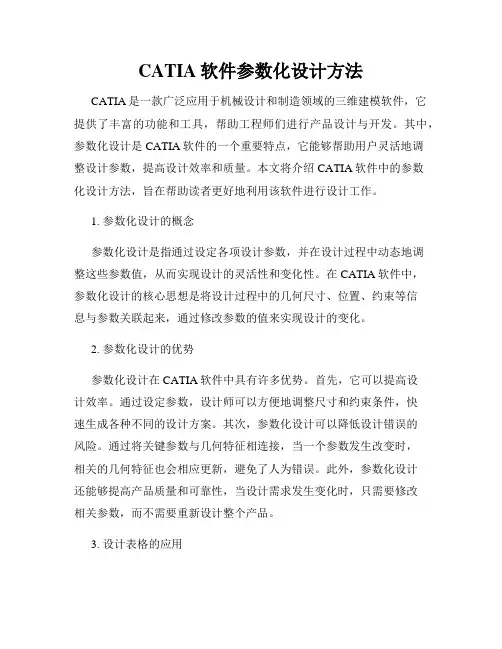

CATIA软件参数化设计方法CATIA是一款广泛应用于机械设计和制造领域的三维建模软件，它提供了丰富的功能和工具，帮助工程师们进行产品设计与开发。

其中，参数化设计是CATIA软件的一个重要特点，它能够帮助用户灵活地调整设计参数，提高设计效率和质量。

本文将介绍CATIA软件中的参数化设计方法，旨在帮助读者更好地利用该软件进行设计工作。

1. 参数化设计的概念参数化设计是指通过设定各项设计参数，并在设计过程中动态地调整这些参数值，从而实现设计的灵活性和变化性。

在CATIA软件中，参数化设计的核心思想是将设计过程中的几何尺寸、位置、约束等信息与参数关联起来，通过修改参数的值来实现设计的变化。

2. 参数化设计的优势参数化设计在CATIA软件中具有许多优势。

首先，它可以提高设计效率。

通过设定参数，设计师可以方便地调整尺寸和约束条件，快速生成各种不同的设计方案。

其次，参数化设计可以降低设计错误的风险。

通过将关键参数与几何特征相连接，当一个参数发生改变时，相关的几何特征也会相应更新，避免了人为错误。

此外，参数化设计还能够提高产品质量和可靠性，当设计需求发生变化时，只需要修改相关参数，而不需要重新设计整个产品。

3. 设计表格的应用在CATIA软件中，设计表格是参数化设计的一种常用工具。

设计表格是将设计参数和相关的几何特征以表格形式展示，通过修改表格中的数值来改变设计参数的值。

设计表格能够极大地简化参数化设计的流程，使设计师更加方便地控制设计参数。

设计表格还可以与其他设计模块相结合，如装配模块、仿真模块等，实现全面的参数化设计。

4. 规则建模的应用除了设计表格，CATIA软件还提供了规则建模功能，用于实现更复杂的参数化设计。

规则建模是指通过建立一组规则和条件，自动地生成和更新几何模型。

在规则建模中，设计师可以定义不同的参数和约束，并基于这些参数和约束建立模型。

当参数发生改变时，模型会自动更新，从而实现设计的变化。

规则建模可以高效地进行复杂的设计任务，提高设计效率和质量。

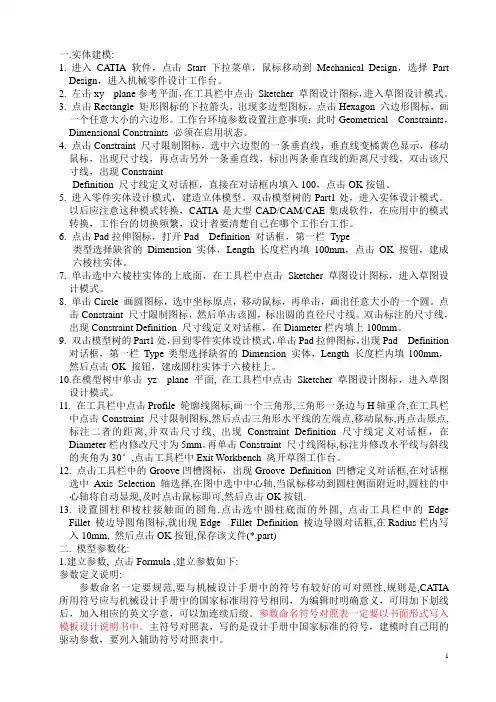

一.实体建模:1. 进入CATIA软件，点击Start下拉菜单，鼠标移动到Mechanical Design，选择Part Design，进入机械零件设计工作台。

2. 左击xy plane参考平面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。

3. 点击Rectangle 矩形图标的下拉箭头，出现多边型图标，点击Hexagon 六边形图标，画一个任意大小的六边形。

工作台环境参数设置注意事项：此时Geometrical Constraints，Dimensional Constraints 必须在启用状态。

4. 点击Constraint 尺寸限制图标，选中六边型的一条垂直线，垂直线变橘黄色显示，移动鼠标，出现尺寸线，再点击另外一条垂直线，标出两条垂直线的距离尺寸线，双击该尺寸线，出现ConstraintDefinition 尺寸线定义对话框，直接在对话框内填入100，点击OK按钮。

5. 进入零件实体设计模式，建造立体模型。

双击模型树的Part1处，进入实体设计模式。

以后应注意这种模式转换，CATIA是大型CAD/CAM/CAE集成软件，在应用中的模式转换，工作台的切换频繁，设计者要清楚自己在哪个工作台工作。

6. 点击Pad拉伸图标，打开Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，点击OK 按钮，建成六棱柱实体。

7. 单击选中六棱柱实体的上底面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。

8. 单击Circle 画圆图标，选中坐标原点，移动鼠标，再单击，画出任意大小的一个圆。

点击Constraint 尺寸限制图标，然后单击该圆，标出圆的直径尺寸线。

双击标注的尺寸线，出现Constraint Definition 尺寸线定义对话框，在Diameter栏内填上100mm。

9. 双击模型树的Part1处，回到零件实体设计模式，单击Pad拉伸图标，出现Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，然后点击OK 按钮，建成圆柱实体于六棱柱上。

CATIA参数化建模教程CATIA是由法国达索系统公司开发的一款3D参数化建模软件。

它是一款功能强大的软件，主要用于机械设计、航空航天、汽车工业等领域的产品设计和制造。

它具有强大的参数化建模功能，可以方便地进行模型的调整和修改。

下面将为大家介绍一些CATIA参数化建模的基本知识和操作方法。

一、参数化建模的概念参数化建模是指在设计模型时，可以设置各种参数，通过改变参数的数值来改变模型的形状和尺寸。

这样，在设计过程中，只需要修改参数的数值，就可以快速地生成新的模型。

参数化建模大大提高了设计的灵活性和效率。

二、参数的定义和使用在CATIA中，可以通过参数定义对模型进行参数化。

参数可以是数字、文字或者几何尺寸等。

在进行建模时，可以通过选择参数来控制模型的形状和尺寸。

例如，可以定义一个直径为d的圆柱体，然后将d的数值设置为变量，在设计过程中可以随时修改d的数值来改变圆柱体的尺寸。

三、关系的定义和使用关系是指不同参数之间的数学关系。

在CATIA中，可以通过关系来定义参数之间的约束关系。

例如，可以定义两个尺寸之间的等于、大于、小于等关系，或者定义两个尺寸之间的比例关系。

这样，在设计过程中，当一个参数的数值改变时，与之相关联的其他参数的数值也会自动调整。

四、参数和关系的使用示例下面以设计一个简单的零件为例，介绍参数化建模的基本操作方法。

首先，定义一个数字参数A和B，分别表示零件的长度和宽度。

然后，定义一个关系，将A和B相乘得到零件的面积。

接下来，定义一个尺寸参数C，表示零件的厚度。

最后，通过关系将面积和厚度相乘得到零件的体积。

这样，当A、B或C的数值改变时，零件的尺寸和体积都会自动调整。

五、参数化建模的优点和应用参数化建模具有很多优点。

首先，它可以提高设计的灵活性和效率。

通过参数化建模，可以方便地进行模型的调整和修改，极大地节省了设计时间和成本。

此外，参数化建模还可以提高设计的准确性和一致性，保证了模型的质量和稳定性。

CATIA参数化设计教程CATIA是一种常用的工程设计软件，它具备强大的参数化设计功能。

参数化设计是指使用具有变量和公式定义的参数来描述产品的尺寸、位置、形状等特征，通过改变参数的数值就能自动更新整个模型。

下面是一篇介绍CATIA参数化设计的教程，帮助读者更好地了解和应用这一功能。

第一步，打开CATIA软件并创建一个新的零件文档。

在CATIA的开始界面中选择“新建空白文档”，然后选择“零件”。

第二步，选择合适的坐标系和单位。

在CATIA的“设计空间管理器”中，选择合适的坐标系，例如：直角坐标系、极坐标系或柱坐标系。

然后，在菜单栏中选择“格式”->“选项”，在弹出的对话框中选择合适的单位，例如：毫米、英寸等。

第三步，创建参数。

在CATIA的工具栏中选择“参数”->“创建参数”，在弹出的对话框中输入参数的名称、符号、单位和初始数值。

例如，可以创建一个名为“长度”的参数，符号为“L”，单位为“mm”，初始数值为“100”。

第四步，应用参数。

在模型中选择需要应用参数的尺寸、位置或形状，然后在CATIA的属性栏中选择“参数”->“添加”，选择之前创建的参数。

例如，可以选择一条线段，然后在属性栏中选择“长度”参数，这样这条线段的长度就与参数关联了。

第五步，建立参数之间的关系。

在CATIA的工具栏中选择“参数”->“建立关系”，在弹出的对话框中选择需要建立关系的参数和公式。

例如，可以选择之前创建的“长度”参数和一个新的参数“宽度”，并建立一个公式“2*长度=宽度”。

这样，当改变长度的数值时，宽度的数值就会自动更新。

第六步，调整参数的数值。

在模型中选择一个参数，然后在CATIA的属性栏中修改其数值。

例如，可以选择之前创建的“长度”参数，将其数值改为“200”，然后点击其他地方，模型就会自动更新。

第七步，验证参数化设计。

在调整参数的数值之后，需要验证参数化设计的正确性。

可以通过创建截面、剖视图或3D视图来查看模型的变化。

建立一个属于自己的标准件库用CATIA有几个月了，但是发现一个问题，就是CATIA自带的标准件库不够用。

先不说轴承电机什么的没有，连弹性垫圈都没有，甚至型钢也没有。

只有一些螺栓螺母，而且这些螺栓螺母的长度系列还不太符合国标的长度系列尺寸。

导致有时候插入螺栓后还需要从新切割一下。

带来了很大的不便。

尤其是有时候还需要用到钢结构的，型钢都需要自己画截面，很麻烦。

插件也不太容易下到，能下到的要收费~比如3Dsours，partsolution之类的。

所以琢磨了下CATIA里面的参数化设计功能，即知识工程模块。

已经成功建立了两种型钢的库。

再此把建库的过程方法详细写出来。

并且希望吧友们能一起努力大伙共同建立一个属于自己的机械设计手册库，因为把机械设计手册上的标准件和型钢的所有尺寸数据一个一个填入电子表格是需要用点时间的，但不需要太大的技巧。

所以大家把自己的电子表格数据拿出来共享，那么所有的标准件型钢库就都可以凑齐了。

以下是详细的建库过程1.首先，要保证在CATIA的目录树里面可以看到参数化的公式以及参数，而CATIA默认情况下是看不到的，所以我们先要进行两步设置。

步骤一：打开CATIA，进入零件设计模块，打开工具——选项——常规——参数和测量，然后把带值和带公式勾选上。

如图1所示。

那么第一步就完成了。

步骤二：还是在这个工具选项中，基础结构——零件基础结构，在显示一栏确保在结构树中的显示全部勾选上。

如图2所示。

那么第二步也就完成了。

2.确定以后，我们开始画一个零件。

此处以热轧等边角钢为例，按机械设计手册上的参数随便挑一组就是，我挑选的一组是b=50mm，d=6mm，r=5.5mm，r1=2mm，拉伸长度为30mm，当然其实这个数据无所谓的，你可以随便标，因为后面一旦给了公式后，这些尺寸会自动的更新。

画完以后的零件如图3所示。

3.然后，直接点击公式按钮，（不需要切换模块，直接在零件图里面就有，如果找不到，请在工具栏上点击右键，勾选知识工程），打开公式的编辑窗口以后，把新参数类型改为“长度”（因为默认的是实数，而CATIA实数的单位是M），“单值”不需更改，然后建4个参数，这4个参数就是对应给你刚刚画的角钢用的b，d，r，L。

CATIA软件零件参数化建模CATIA软件是一款广泛应用于工业设计和机械工程的三维建模软件。

它提供了强大的功能和灵活性，使得用户可以根据自身需求进行零件参数化建模。

本文将介绍CATIA软件中的零件参数化建模方法，以及其在实际应用中的优势。

一、CATIA软件概述CATIA软件是由法国达索系统公司开发的一款计算机辅助设计软件。

它提供了完整的产品设计解决方案，包括产品概念设计、虚拟样机制造、协作设计和产品生命周期管理等功能。

CATIA软件被广泛应用于航空航天、汽车制造、工业设备等领域，具有强大的设计和分析能力。

二、参数化建模概念参数化建模是一种基于参数的零件设计方法，通过调整参数的数值来控制零件的形状和尺寸。

在CATIA软件中，用户可以定义零件的参数，并且根据这些参数进行建模。

参数化建模的优势在于，当设计需求发生变化时，只需要修改参数的数值，而不需要重新设计整个零件，大大提高了设计效率和灵活性。

三、CATIA软件中的参数化建模方法1. 定义参数：在CATIA软件中，用户可以通过参数定义工作台中的零件参数。

具体来说，可以定义线段的长度、角度、曲线的半径等参数。

参数定义完成后，用户可以在后续的建模过程中直接使用这些参数。

2. 建立基础特征：CATIA软件提供了多种基础特征库，包括直线、圆、矩形等。

用户可以通过在工作平面上绘制这些基础特征来快速创建零件的草图，然后可以使用参数进行尺寸调整。

3. 特征操作：CATIA软件中的特征操作包括拉伸、旋转、倒角、挤压等。

用户可以将基础特征进行组合，并应用特征操作进行细化。

通过参数的调整，可以实现对特征尺寸的动态控制，快速生成符合要求的零件。

4. 关系和公式：在CATIA软件中，用户还可以通过关系和公式进行零件参数之间的关联。

例如，可以设置两个参数之间的等于、大于或小于关系，或者使用公式计算一个参数的值。

这种关系和公式的设置可以实现更高级的参数化建模。

四、参数化建模的优势1. 提高设计效率：参数化建模可以大大提高设计效率。

CATIA参数化建模技巧CATIA是一款功能强大的三维设计软件，被广泛应用于航空航天、汽车、机械等领域。

在使用CATIA进行建模设计时，掌握一些参数化建模技巧可以提高工作效率和设计质量。

本文将介绍一些常用的CATIA参数化建模技巧，并给出相应的操作步骤和注意事项。

一、利用关键参数进行建模在CATIA中，可以通过定义关键参数来实现建模的参数化。

关键参数可以是长度、宽度、高度等数值，也可以是角度、半径等。

通过定义关键参数，可以在后续设计中灵活地修改这些参数，而无需重新绘制模型。

操作步骤：1. 打开CATIA软件并新建一个零件文件。

2. 在"参数"工作台中，点击"创建参数"按钮，定义需要的参数。

3. 在建模过程中，使用这些参数来确定各个特征的尺寸。

4. 在需要修改尺寸的时候，只需要修改参数的数值，模型会自动按照新的数值进行更新。

注意事项：- 定义参数时，应注意给予有意义的名称，以便在后续修改时更容易理解。

- 尽量使用相对尺寸而非绝对尺寸，这样在需要调整模型大小时更加方便。

二、使用公式进行参数计算CATIA还支持使用公式来进行参数计算，在建模过程中，可以根据不同的需求灵活地定义公式，并将其应用到模型的设计中。

这样可以避免繁琐的手工计算，并大大提高设计效率。

操作步骤：1. 在"参数"工作台中，选择需要进行计算的参数。

2. 在参数的属性中，点击"关系"选项。

3. 在"关系编辑器"中，输入需要的公式，并确认。

4. 公式的计算结果将自动应用到模型中。

注意事项：- 在定义公式时，应根据实际需求合理计算，避免出现不合理的计算结果。

- 对于复杂的公式计算，建议使用CATIA提供的数学函数库以及逻辑判断语句，以实现更加灵活的设计。

三、使用关系约束进行设计除了参数化建模外，CATIA还支持使用关系约束对模型进行设计。

通过定义各个几何元素之间的关系，可以保证模型在不同状态下的一致性和稳定性。

CATIA软件参数化设计教程CATIA是一款广泛应用于工业设计领域的三维建模软件，其功能强大且操作简便。

本篇文章将为大家介绍如何在CATIA软件中进行参数化设计，以实现快速设计和修改的目的。

1. 参数化设计的概念参数化设计是指在产品设计过程中，通过设定各种参数和约束条件，使得设计模型具备可变性和灵活性。

通过改变参数的数值，可以实现对设计模型的快速修改，提高设计效率和准确性。

2. CATIA软件的参数化设计功能CATIA软件提供了丰富的参数化设计功能，可通过以下几种方式进行参数设置：a) 公式驱动参数：可以使用数学公式来计算参数的数值，实现参数之间的关联。

例如，可以通过公式将两个参数的数值设为相等，从而保持模型的平衡和对称性。

b) 尺寸约束参数：可以通过设置模型的几何尺寸，如长度、宽度、高度等参数，并通过设置约束条件来限制其数值范围。

例如，可以设置一个零件的长度在50mm到100mm之间变化。

c) 变量参数：可以设置一些可变参数，通过改变其数值来调整模型的形状和尺寸。

例如，可以设置一个管道的直径参数，以便在设计过程中随时对其进行调整。

d) 约束参数：可以设定一些约束条件，如距离、角度、对称性等，对模型进行约束，保持设计的准确性。

例如，可以设置两个相互平行的线的距离参数。

3. 参数化设计的步骤在CATIA软件中进行参数化设计的步骤如下：a) 创建基础模型：首先，根据设计要求，利用CATIA软件的建模功能，创建基础模型。

b) 设置参数：在模型创建完成后，使用CATIA软件提供的参数化设计工具，设置各种参数，如尺寸、角度、位置等。

c) 设置约束条件：根据设计要求，设置适当的约束条件，以保持模型的稳定性和准确性。

d) 进行参数调整：根据实际需求，修改参数数值，观察模型的变化情况，并进行必要的调整。

e) 进行模型分析和优化：通过CATIA软件提供的模型分析功能，对参数化设计的模型进行分析和优化，确保其符合设计要求。

CATIA软件参数化建模方法CATIA是一款流行的计算机辅助设计（CAD）软件，被广泛应用于工程和制造领域。

参数化建模是CATIA中一个重要的功能，它可以帮助工程师快速创建和修改模型，并提高设计的精确性和效率。

本文将介绍CATIA软件参数化建模的基本原理和常用方法。

一、什么是参数化建模参数化建模是一种基于控制变量的设计方法。

通过对模型的参数或尺寸进行定义和编程，使得模型的形状和尺寸可以根据参数的变化而自动调整。

这样，在设计过程中只需要修改参数的数值，不需要手动修改各个零件的尺寸，就能够实现模型的快速变形和灵活调整。

二、CATIA软件中的参数化建模功能CATIA软件提供了多种参数化建模工具，可以根据用户需求选择适合的方法。

下面介绍其中几种常用的方法：1.关系约束关系约束是一种常见的参数化建模方法，它通过定义各个零件之间的关系来实现模型的自动调整。

用户可以选择平行、垂直、共线、相等等不同类型的关系，然后将其应用到零件的特定边或面上。

当模型中的一部分发生变化时，其他相关的零件会自动调整以保持符合设定的关系约束。

2.表格驱动CATIA的表格驱动功能可以通过建立参数表格来实现模型的参数化。

用户可以在表格中定义各个参数及其对应的数值范围，然后将这些参数应用到模型中。

通过修改表格中的数值，模型的尺寸和形状会相应地发生变化。

这种方法适用于需要频繁修改参数的情况，可以提高设计的灵活性和效率。

3.公式驱动公式驱动是一种更加灵活和复杂的参数化建模方法。

用户可以在CATIA软件中使用数学公式来定义模型的各个参数之间的关系。

通过合理地设置公式，可以实现更加复杂的模型变形和控制。

这种方法适合于需要高度自定义化的设计需求，但同时也需要用户具备一定的数学和编程知识。

三、CATIA软件参数化建模的优势CATIA软件的参数化建模功能具有以下几个优势：1.提高设计效率参数化建模可以大大减少模型的重复工作。

通过定义和修改模型的参数，可以快速创建和调整不同尺寸和形状的模型。

CATIA软件参数化建模教程CATIA是一款功能强大的三维建模软件，广泛应用于机械设计、汽车设计等行业。

参数化建模是CATIA的一项重要功能，它可以帮助用户快速创建复杂的三维模型并进行灵活的设计变化。

本教程将介绍CATIA软件参数化建模的基本原理和操作方法，帮助初学者快速上手。

一、参数化建模的概念及优势参数化建模是一种基于数学关系和可编辑特性的三维模型创建方法。

通过使用参数和公式，用户可以在设计中定义可变的尺寸、位置和形状等属性，实现模型的灵活变换与优化。

相比于传统的实体建模，参数化建模具有以下优势：1. 提高设计效率：参数化建模使设计师能够快速调整模型的关键尺寸，避免了重新绘制和修改的麻烦，大大提高了设计效率。

2. 实现设计变化：通过改变参数数值，可以快速生成不同尺寸的模型，满足不同客户需求和设计变化。

3. 简化设计过程：参数化建模可以减少设计过程中的错误和重复工作，提高设计的一致性和准确性。

二、CATIA参数化建模的基本原理1. 参数定义：在CATIA软件中，可以通过使用参数表或直接定义参数的方式来定义模型中的尺寸、角度等参数。

参数表是一个用于关联和管理多个参数的表格，可以简化参数的管理和调整。

2. 操作方法：CATIA提供了丰富的操作工具和命令，用于创建和编辑参数化模型。

通过使用特征工具、操作菜单和快捷键等功能，可以对参数进行编辑、调整和约束等操作。

3. 关系绑定：CATIA中的参数可以通过数学关系进行绑定，实现参数之间的依赖关系和约束。

例如，可以通过长度参数和角度参数的关系定义出模型中的几何约束，使模型具有特定的形状和行为。

三、CATIA参数化建模的操作步骤以下是CATIA软件参数化建模的基本操作步骤，供初学者参考：1. 创建新零件：打开CATIA软件，选择“新建”命令创建一个新的零件文件。

在零件文件中可以进行三维模型的创建和编辑。

2. 定义参数：在参数表中定义需要使用的参数，可以通过参数名称、数值、单位等属性进行设置。
