CATIA教程基础操作 ppt课件

2021/3/26
CATIA教程基础操作 ppt课件
4
第一节基本介绍
一、概况
CATIA是法国达索公司（Dassault Systems）的产品。达索公司自1981年成立，现已成为当今全球最大的CAD/CAM/CAE/PLM软件开发商。
CATIA用户遍及全球的汽车、航空航天、造船、机械制造、家用电器等各个领域，是全球使用最广泛的3D应用软件之一。
2021/3/26
CATIA教程基础操作 ppt课件
直线平移
23
第一章 CATIA V5的三维世界
2. 面平移
选择罗盘上的任意平面，按下鼠标左键拖动鼠标，则工作空间中的元素沿该平面移动。
2021/3/26
CATIA教程基础操作 ppt课件
24
第一章 CATIA V5的三维世界
3. 绕坐标轴转动
高级加工 Advanced Part Machining
多轴曲面加工 Multi-Axis Surface Machining
CATIA教程基础操作 ppt课件
快速成型加工
STL
Rapid Prototyping
14
第一章 CATIA V5的三维世界
五、知识工程模组
知识工程模组（Knowlegeware）是一个智能化的解决方案，它可以把隐含知识的设计方法转变成显性知识的设计方法，用户可以捕捉和重用共同的、贯穿于整个产品生命周期的经验知识。从设计到制造，从单个应用到全企业的广泛应用，用户可以分享任何类型的外部知识。
2021/3/26
板金设计
Sheet
metal Production
CATIA教程基础操作 ppt课件
功能建模零件设计

catia参数化设计_螺栓

CATIA参数化设计
应用实例以系列的螺栓为例，介绍参数化设计的应用。 1．进入Part Design模块选择菜单【File】【 New …】，在随后弹出的建立新文件的对话框中选择 “Part”，进入Part Design模块。 2．建立参数单击图标，弹出图9-28所示公式对话框。建立以下参数： Material=’none’ 材料 Designation=M6 螺栓名称 D_dia=6mm 螺纹大径 L_length=30mm 螺柱长度 K_max_head_depth=4mm 六角头厚度 S_nom_across_flats=10mm 六角头对边距离 P_pitch=1mm 倒角宽度 R_min=0.25mm 圆角半径
图9-38定义螺栓圆角半径的公式
（7）定义螺栓倒角宽度的公式
单击图标，生成螺栓的倒角。用定义螺栓圆角半径的方法定义螺栓倒角宽度的公式为P_pitch，如图9-39所示。
图9-39 定义螺栓倒角宽度的公式至此，螺栓实体参数化模型建立完毕。

4. 生成设计表
建立设计表单击图标，弹出图9-18所示建立设计表的对话框，选择从已有文件产生参数表，选择保存螺栓系列参数的 Excel文件，并且自动对应同名参数。例如选择了图8-40所示的名字为bolt的螺栓参数的Excel文件，选择“是”，响应“是否产生同名参数自动关联”提示，即可得到图9-41所示的螺栓设计表。
图9-28公式对话框
单击 OK 按钮，参数定义结束，特征树增加了 Parameters 结点，见图 929。
图 9-29 特征树的Parameters（参数）结点
建立螺栓的模型
（1）定义螺纹半径的公式单击图标，选择YZ坐标面，以坐标原点为圆心，画任意半径的圆。将光标移至半径尺寸，单击鼠标右键，在随后弹出的上下文菜单中选择【Radius.1 Object】【Edit Formula】，通过随后弹出的公式编辑对话框定义螺纹半径为 D_dia * 0.5的公式，见图9-30。

CATIA参数化设计实例演示演示幻灯片

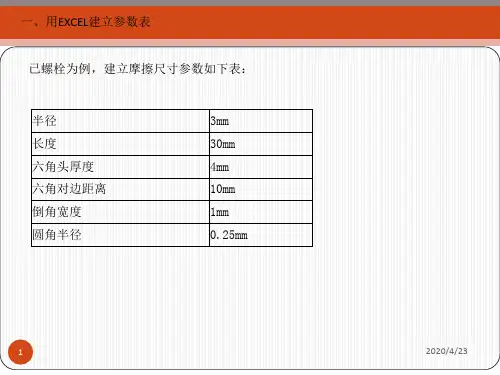

半径3mm长度30mm六角头厚度4mm六角对边距离10mm倒角宽度1mm圆角半径025mmfog建立参数点击fog标出现如图所示对话框点击import第一步所建立的表形成建模尺寸参数如2020423三建模并关联参数在草图中发任意半径标注圆半径单击鼠标右键在随后弹出的上下文菜单中选择editformula随后弹出的公式编辑对话框点击定义螺纹半完成后在树上形成如图所示的关2020423四将模型excel数据表导入模型中点击此图标建立参数表选择此项从已有表格中导入2020423将模型excel数据表导入模型中序号半径长度六角头厚六角对边距离倒角宽度圆角半径13mm30mm4mm10mm1mm025mm24mm40mm4mm12mm1mm05mm建议如下所示的数据表
选择此项从已有表格中导入
点击此图标建立参数表
4
2020/4/23
将模型EXCEL数据表导入模型中建议如下所示的数据表：
序号
半径
1 3mm 2 4mm
长度
30mm 40mm
六角头厚度
六角对边距离
倒角宽度
圆角半径
4mm
10mm
1mm
0.25mm
4mm
12mm
1mm
0.5mm
5
2020/4/23
将模型EXCEL数据表导入模型中
点击不同数据可得不同数模
数据表格已导入
6
2020/4/23
格
2020/4/23
三、建模并关联参数
2、标注圆半径，单击鼠标右键，在随后弹出的上下文菜单中选择【Edit
Formula …】
相同的步骤定义其他建模参数
4、完成后在树上形成如图所示的关
联
1、在草图中发任意半径

使用catia对弹簧进行参数化设计

圆形截面圆柱压缩弹簧设计特性线呈线性,刚性稳定，结构简单，制造方便，应用较广，在机械设备中多用作缓冲，减震，以及储能和控制运动等。

现以下图（图0）为例做一个弹簧.图0圆形截面圆柱压缩弹簧创建过程1.创建螺旋线（1)首先打开CATIA应用程序，然后在【开始Start】下拉菜单中从【形状shape】/【创成式曲面设计Generative Shape Design】打开曲面设计工作平台，如图1所示，系统弹出【零部件名称Part Name】对话框。

(2）在弹出的【零部件名称Part Name】对话框中输入弹簧的零件名称：spring，单击【确定OK】按钮.用户也可在树状目录上右键单击，在弹出的关联菜单中选【属性Properties】，然后在选项板上修改【零部件名称Part Name】为spring，如图2所示，单击【确定OK】按钮后，树状目录也被相应修改，如图3所示。

图1 图2图3(2)单击【参考元素Points】工具栏上的【点Point】工具按钮,系统弹出如图4所示的【点定义Point Definition】对话框。

在对话框的【点的形式Point type】选择坐标,x坐标改为11.5mm,y,z 坐标分别为0mm。

单击确定。

图4(3）再单击【曲线Curves】工具栏上的【螺旋线Helix】工具按钮,系统弹出如图5所示的【螺旋曲线定义Helix Curve Definition】对话框.在对话框的【起点Start Point】中选中【Point。

1】，在对话框的【轴Axis】中选中【z轴Z Axis】在对话框的【螺距Pitch】中填4mm，在对话框的【高度Height】中填4mm.单击确定。

所画螺旋线如图6所示。

图5图6（4）做第二段螺旋线，此段螺旋线在螺距4mm和螺距8mm的分界处，所以需要过渡.单击【曲线Curves】工具栏上的【螺旋线Helix】工具按钮，系统弹出如图8所示的【螺旋曲线定义Helix Curve Definition】对话框。

CATIA参数化建模实例分享

CATIA参数化建模实例分享CATIA是一款著名的三维计算机辅助设计软件，它具备强大的参数化建模功能。

参数化建模是一种基于参数的设计方法，通过给定参数来控制和调节模型的形状、尺寸以及其他属性，从而快速、灵活地生成不同变化的模型。

本文将分享一些CATIA参数化建模的实例，以展示其在工程设计领域中的应用。

一、齿轮模型的参数化设计齿轮是机械传动中常用的零件，其尺寸和齿数等参数直接影响着传动效果。

CATIA参数化建模可以轻松实现齿轮的可调节设计。

首先，我们可以定义齿轮的模块、齿数、齿宽等参数，然后通过公式和关系式，自动计算齿轮的齿高、齿厚、分度圆直径等尺寸。

这样，只需要修改参数数值，即可快速生成满足不同需求的齿轮模型，提高了设计效率和灵活性。

二、飞机机翼的参数化建模飞机机翼是飞行器结构中关键的组成部分，其形状和尺寸对飞行性能具有重要影响。

使用CATIA参数化建模，可以方便地调整飞机机翼的展弦比、翼根弦长、翼梢弦长等参数。

通过定义关系式和公式，改变参数数值后，CATIA会自动更新机翼的几何形状，实现快速的机翼设计。

这种参数化建模的方法，可以帮助工程师比较不同方案的飞机设计，提高设计优化的效率。

三、汽车车身的参数化设计在汽车设计中，车身的外形和尺寸常常需要多次调整和优化。

利用CATIA参数化建模的功能，可以轻松快速地设计不同类型和尺寸的汽车车身。

通过定义和调整参数，如车头长度、车轮间距、车身高度等，CATIA可以自动修改车身模型的各个部分，并保持其整体结构的一致性。

这使得汽车设计师可以快速生成满足不同需求的车身设计方案，并进行评估和比较。

四、建筑结构的参数化建模在建筑设计领域，参数化建模也有着广泛的应用。

例如，设计师可以通过定义楼板厚度、柱子间距、楼层高度等参数，使CATIA自动生成建筑结构的三维模型。

通过修改参数数值，可以快速调整和优化建筑结构的设计，满足不同的需求和规范要求。

参数化建模使得建筑设计师可以更加灵活地探索和调整设计方案，提高设计效率和质量。

CATIA参数化设计案例

• 5.外部引用数据（#external geometry）
6.最终结果（#final part）
• 该openboy用来存放零件的最终设计曲面数据、材料的矢量方向、冲压方向、零件 MLP信息以及对部件的设计修改信息。如图
7、零件设计过程（#part definition）
• 在结构树上的这一部分是零件设计的主体工作，也是工作量最大，最关键的部分。这部分#part definition的构成如图
参数化案例
建模思路参考附件： 5401000.CATPart
在建模过程中应尽量避免使用以下操作：
因其不利于参数化控制
首先，此模板根据车身零件3D数据的结构特征，将历史树分成如下组成部分：
· 1.零件名称（PART NUMBER）
• 2.车身坐标系（Axis Systems）
• 3.参数(Parameters)
• 4.零件实体数据(PartBody)
• 5.外部数据（external geometry）
• 6.最终结果（final part） • 7.零件设计过程(part definition)
整体结构树形式如图所示
• 其次，详细介绍各个组成部分在模版的具体应用方法。
1.零件名称（PART NUMBER）
在零件设计过程中要有大局观，整体意识。即由整体到局部，由简单到复杂的过程，Start_Part就是遵循这样一个思路来进行零件设计的。当接到一个设计任务时，首先考虑构成该零件的主要型面是怎样的，即该零件的形状是怎样的。在该型面的基础上怎样来很好的实现零件的功能，就是接下来要考虑零件的结构设计，即增加必要的压筋结构(#depressions)、翻边结构(#flanges)和孔(#holes) 特征。当然基础面和零件结构这两者是相互影响的，要综合考虑。首先看基础面的设计。基础面是零件结构的基础，零件形状由基础面的形状来决定。

CATIA参数化设计及零件库的建立PPT课件

.
13
或者，在记事本中插入PartNumber列，给定该列的序列号，并给每一列添加数据。编辑时，可使用Tab键分隔各列。
.
14
保存表格后，弹出如下对话框。
.
15
创建模板零件选择任一组尺寸，即可得到
相应大小的零件。
.
16
选择第一组尺寸，生成轴，保存，作为模板零件。
.
17
建立零件库新建CatalogDocument文件，
.
2
利用CATIA的Formula（公式）功能、
Design Table（设计表）功能和Catalog（目录）
功能
，用户可以很容易地进行零件的参数
化设计，并建立相应的三维零件库。
本教程将结合轴（Shaft）和平键（Flat Key）两个实例，向大家介绍CATIA 的上述功能。
.
3
1. 选项设置：工具—选项
CATIA参数化设计及零件库的建立
.
1
参数化设计
机械专业所用的三维绘图软件都是用尺寸驱动来进行参数化
设计的。例如可以通过更改直径大小来进行参数化设计。
图1 修改草图尺寸
如果仅仅通过上面的方法对一个零件的每一个尺寸进行修改的话，那么整个工作量会很大，也不实际。故而，在此提出CATIA的参数化设计。
.
4
例1：轴
打开CATIA的零件设计模块，绘制草图，标注尺寸。退出草图编辑器，旋转，得到轴。
.
5
定义参数
点击图标，打开参数建立
对话框。点击“新类型参数”，选择“长度”、
“单值”，输入“R”，“30mm”，即可新建
参数R。同理建立参数L=100mm。此时参数定义

《CATIA混合设计》课件

3
混合设计适用于各种复杂程度的产品设计，尤其适用于需要快速迭代和优化设计的产品。
Catia混合设计的原理和流程
Catia混合设计的原理是
将数字化设计和传统设计相结合，利用Catia软件的CAD/CAE/CAM功能，实现产品的数字化设计和制造。
Catia混合设计的流程包括
需求分析、概念设计、详细设计、仿真优化、加工制造等阶段。
混合设计
CATIA支持参数化设计和变量化设计两种模式，能够满足不同用户的需求。
02
Catia混合设计介绍
混合设计的概念和特点
1
混合设计是一种综合运用传统设计和数字化设计的方法，旨在实现产品的高效设计和优化。
2
混合设计的特点包括：结合了传统设计和数字化设计的优点，提高了设计的灵活性和效率，减少了设计成本和时间。
Catia混合设计的未来发展方向
01
人工智能与混合设计的结合
利用人工智能技术，实现混合设计的自动化和智能化，提高设计效率和质量。
02
云技术与混合设计的结合
通过云技术，实现混合设计的远程协作和共享，提高团队协作效率。
03
增材制造与混合设计的结合
利用增材制造技术，实现复杂模型的快速制造和验证，推动混合设计的应用和发展。
THANKS
感谢观看
04
Catia混合设计的建模技巧和方法
基于特征的建模
利用Catia的特征识别技术，快速创建复杂的几何形状。
参数化设计
通过参数和关系定义几何形状，方便修改和优化设计。
模块化设计
将复杂系统分解为多个模块，便于管理和优化。
优化设计
利用Catia的优化工具，对模型进行性能和成本的优化。

catia全参数建模 ppt课件

5、最终结果（#final part）该openboy用来存放零件的最终设计曲面数据、材料的矢量方向、材料厚度、零件MLP信息、搭接面零件上的螺母、螺栓以及对部件的设计修改信息。如图所示。
5.1 #final geometry 该openbody用来存放零件的最终设计结果，仅仅用一个面片来表示，这个结果可以用 Invert Orientation命令将零件设计过程（#part definition）数据的最后一步结果保存在#final geometry openbody内。另外，当数据冻结后，要用copy as result命令将零件设计过程（#part definition）数据的最后一步dy内。用 Invert Orientation命令的优点是可以使最终结果始终与设计修改保持参数化的关联关系，设计过程更改后系统自动更新最终结果。如图所示
7、关键截面（#Sections）此openbody内存放了显示零件关键部位信息的截面数据，如安装孔
、定位孔、搭接面、零件局部结构形式等数据。这些数据信息可以反映零件周边的装配、搭接关系，可以很好的指导零件结构设计。如图所示。
结论：
综上所述，参数化设计在现代汽车产品开发中具有重要的意义，参数化设计可以大大提高汽车开发设计的工作效率，适合在同平台上系列产品的演变，大大缩短产品开发周期。汽车各个零件相互间有着紧密的联系和协调性。部分设计质量好不等于产品质量也好。为此，重要的是各零件的设计人员应具备（自己专业之外的）其他零件的知识，懂得对整体的影响。 CATIA V5 Start Model在零件设计过程中可以很好的体现CATIA V5的参数化设计优势，培养设计人员在汽车开发设计中的整体设计理念，设计人员通过对零件结构特征的分析理解，可以很好的吃透零件，把握零件的要素特征和关键结构形式，举一反三。

CATIA知识工程参数化教程

不返回任何信息。
（2）Information
返回提示信息，见图14。
（3）Warning” 返回警告信息，见图15。
图14 返回提示信息
PPT文档演模板
图15返回警告信息
CATIA知识工程参数化教程
2.4 规则
规则（Rules）类似于程序设计语言的条件语句，在满足条件的情况下执行一些指令，如定义参数或方程，或者发出提示信息，用于对参数的控制。
9.2.1.参数
1. 参数（Parameter）的特点
（ 1 ）参数是 CATIA 特有的特征，被赋予特定值，可以在 Relation（关系）中引用。
（2）可以在实体模型层（part level）、装配模型层（product level）和特征层（feature level）三个层次定义参数。
PPT文档演模板
图1设置参数在特征树的显示状态
CATIA知识工程参数化教程
该选项卡分为以下三栏：
(1) Parameter Tree View栏
• With value 切换开关：若该切换开关为开，参数值显示在特征树上，参见图2。
• With formula切换开关：若该切换开关为开，方程显示在特征树上，参见图2。
(2) Parameter names栏
• Surrounded by The symbol切换开关：若该切换开关为开，参数需要用引号括起，对非拉丁字母的参数名称必须用引号括起，参见图2。
(3) Language栏
• Load extended language libraries切换开关：若该切换开关为开，可以使用测量或用户定义函数，可以从下面的选项框中选择库函数。

使用catia进行滚子轴承的参数化设计

第一步：在知识工程中输入以下参数
第二步：建立草图一, 将sketch定义为工作对象，选择yz平面建立如下草图
图中的尺寸4.375的参数为A/4,尺寸14的参数为E,尺寸36.25的参数为d /2+A /2，尺寸15度的参数为a。

第三步：定义roller几何体为工作对象，将草图一进行旋转的到一个滚子，如图所示
然后在对滚子进行倒斜角如图所示然后在进行环形矩阵如图所示
得到下图
第四步：将sketch定义为工作对象，选择yz平面建立如下草图。

图中的构造线为滚子的两条对称线，图中的两个尺寸为4.375的参数为a,尺寸22的参数为B，尺寸27.5的参数为d/2,尺寸8.75为A/2，尺寸14的参数为E。

第五步：将内圈定义为当前工作对象，将草图2进行旋转操作如图所示然后将内圈的两个端面进行倒圆角如下图所示
得到内圈如下图
第六步:将sketch定义为工作对象，选择yz平面做草图如下图所示
图中尺寸4.375的参数为A/4，图中20的参数为C,23的参数为T，45的参数为D/2，图中的构造线为滚子的轮廓线和轴线。

第七步：将外圈定义为工作对象，将草图三进行旋转如下图所示。

CATIA参数化设计案例(共18张PPT)优秀

• 在结构树上的这一部分是零件设计的主体工作，也是工作量最大，最关键的部分。这部分#part definition的构成如图
第六页，共18页。
#part definition包括主要面（#main surfaces）、基础面(#basic surface)、压筋为此，重要的是各零件的设计人员应具备（自己专业之外的）其他零件的知识，懂得对整体的影响。
Part Body内是用来存放零件实体数据，一般是设计的最终结果实体数据。如果需要更改Part Body的名称，可以在Part Body右键属性内更改，如果要反映该零件设计的不同阶段或不同状态的实体数据，或者是周边相关零件的实体数据（周边相关零件的 Parent信息来自#external geometry），可以在零件内插入多个Part Body来分别定义。
整体结构树形式如图所模版的具体应用方法。
1.零件名称（PART NUMBER）
零件名称定义的规范性和准确性对一个汽车主机厂来说在整个汽车产品生命周期内对产品的采购、生产、销售都具有重要意义。所以首先要确定零件的准确件号和尽量简单且详尽的名称。
2.车身坐标系（Axis Systems）该坐标原点为车身坐标原点即是世界坐标原点，定义该坐
标系以后后期设计过程中的几何元素的空间坐标都以该坐标系为基准。
3.参数(Parameters) Parameters内是用来存放零件的厚度参数。
第二页，共18页。
4.零件实体数据(#Part Body)
局部，由简单到复杂的过程，Start_Part就是遵循这样一个思路来进行零件设计的。当接到一个设计任务时，首先考虑构成该零件的主要型面是怎样的，即该零件的形状是怎样的。在该型面的基础上怎样来很好的实现零件的功能，就是接下来要考虑零件的结构设计，即增加必要的压筋结构 (#depressions)、翻边结构(#flanges)和孔(#holes)特征。当然基础面和零件结构这两者是相互影响的，要综合考虑。首先看基础面的设计。基础面是零件结构的基础，零件形状由基础面的形状来决定。

知识工程 CATIA参数、公式、规则 PPT

a*b
16
2.2.2 数学函数
参考档案：Math.CATPart 求平方根 sqrt(Real) 例：求4的平方根，sqrt(4)
求d的平方根，sqrt(d)
求最大值： max(arg1:Real,arg2:Real) 例：求实数a,b,c,d的最大值 max(a,b,c,d) 当a=19, b=15, c=18, d=16 则g=19=max(a,b,c,d)
此方法作出的参考线与定义线属于law特征
27
3.3 有效区域若定义线在参考线的投影不是正好在原点与终点，则law的有效区域如下图所示
有效区域
无效区域
28
3.4 x参数在定义在线
两条曲线a、b，当x在a，y在b线时，不满足每个x值与唯一的y值相对应的条件。可以通过改变x所在的线段来满足
勾选这里
22
3 law （规律）
仅在Generative Shape Design模块里可以使用规律规律常用在以下两个方面 1 规律可以作用于平行线 parallel curve 2 规律可以作用于扫描面 Sweep Surface
23
3.1 创建规律的条件原则：1.每个x值与唯一的y值相对应
2.Reference只能是直线 3.Reference线与Definition不能是空间线(即不属于于任一平面的线)
21
2.6 Formula 习题请自定义参数，用公式完成以下要求： 1.圆的周长公式c=2nr 2.立方体的体积公式V=a3 3.作一个圆柱，圆柱的高等于底面周长，即h=c 4.求1300 的正弦值sin与800 的余弦值cos之和，并把它们的和赋给m 5.求x、y、z之中的最大值，并把它们的最大值赋给n 6.求e的平方根，并把它的平方根赋给f

CATIA参数化设计及零件库的建立

Catia的参数化设计工具还支持多种数据类型，如整数、实数、字符串等，以满足不同设计需求。
参数化设计的基本步骤
定义参数
设计师根据设计需求定义一组参数，并为其赋予合适的数值范围和单
位。
建立参数关系
通过数学公式和逻辑关系将参数关联起来，以实现参数之间的相互影
响和制约。
生成几何模型
根据参数关系和初始条件，使用Catia的几何建模功能生成相应的几何
模型。
验证和优化
对生成的几何模型进行验证和优化，以确保其符合设计要求和性能指
标。
03
Catia参数化设计实例
实例一：轴类零件的参数化设计
总结词
轴类零件是机械系统中常见的传动件，参数化设计可以提高设计效率，减少重复劳动。
详细描述
轴类零件的参数化设计主要涉及直径、长度、键槽等参数的设定，通过Catia软件的参数和公式功能，可以快速生成不同规格的轴类零件，实现批量设计和优化。
高效、灵活、可重复使用，能够快速响应设计变更，提高设计质量和效率。
Catia软件介绍
Catia
是一款功能强大的CAD/CAE/CAM 软件，广泛应用于汽车、航空、船舶、机械等领域。
Catia的优势
提供了丰富的设计工具和模块，支持参数化设计，具有强大的数据管理功能和集成开发环境。
02
Catia参数化设计基础
参数化设计的基本原理
参数化设计是通过定义一组参数来控制几何形状的尺寸和形状，从而实现产品设计的自动化和标准化。
参数化设计的基本原理是通过建立参数之间的数学关系，使得修改参数值可以自动更新几何形状，从而快速生成和修改设计方案。
Catia参数化设计工具介绍

CATIA环境变量设置PPT演示课件

• 任何一个计算机设置完成以后，将 CATsetting文件目录下的所有文件拷贝到自己的CATsetting文件目录，那么自己的 CATIA环境变量将与原设置完全一样
•12
CATIA用户界面设置
•13
新建零件
• 以新建零件设计为例 • 1、开始→机械设计→零件设计 • 2、单击按钮，在弹出对话框中选择Part，确定
• 此设置为了设计是设计能够使设计环境一致，非混合我设计颜色为绿色
•10
机械设计栏设置
• 机械设计中的常规设置如右图，在移动已应用固联约束的部件中要扩展选择至所有涉及的部件吗？选择每次都询问
•11
环境变量设置文件
• C:\Documents and Settings\Administrator\Application Data\DassaultSystemes（在自己的安装目录下查找）
•5
参数和测量的设置
• 在知识工程选项下，选择参数型视图下选择带值和带公式，以便后续设计中运用公式参数化设置
• 在单位选项下，修改单位，以便与绘图尺寸一致
•6
产品结构设置
• 在产品结构设计中，零件编号应选择手动输入，使每次都能够输入自己的需要的零件名称
•7
零件基础结构设置（常规）
，输入零件名称，建立新零件设计界面 • 3、应用快捷键l+N，与按钮作用一样
•14
CATIA用户界面语言设置
• 单击：工具→自定义 →选项→用户界面语言→选择语言（环境语言、简体中文， English等）
•15
常用工作台设置
• 单击：工具→自定义 →开始菜单
• 选择常用的工程环境，单击右图所示的向右按钮，设置完成工作台

CATIA三维教程实例-Key-B的参数化设计

Key-B的参数化设计（1）首先打开CATIA应用程序，然后在【开始Start】下拉菜单中从【机械设计】/【零件设计】打开工作平台，如图1所示，系统弹出【零部件名称Part Name】对话框。

（2）在弹出的【零部件名称Part Name】对话框中输入足球的零件名称：Key-B，单击【确定】按钮。

用户也可在树状目录上右键单击，在弹出的关联菜单中选【属性Properties】，然后在选项板上修改【零部件名称Part Name】为内六角螺栓，如图2所示，单击【确定】按钮后，树状目录也被相应修改，如图3所示。

图1图2图3（3）在下拉菜单中从【工具Tools】/【选项Option s…】路径进入到【基础结构Infrastructure】/【零件基础结构Part Infrastructure】，在【显示Display】选项板上将【参数parameters】与【关系Relations】复选项选中，如图4和图5所示；然后在【常规General】/【参数与测量Parametersand measurement】路径中进入到【智能Knowledge】选项板上将【带值With value】与【带公式With formula】复选项选中，如图6所示，单击【确定】按钮，即可进行参数化设计。

图4图5图6（4）如图7所示，在【知识Knowledge】工具条中单击【公式formula】命令，系统弹出如图8所示的公式设置对话框，按【新参数类型New Parameter of type】按钮，然后在其后面的参数类型选项中选【长度Length】，在【编辑当前参数的名字或数值Edit name or valve of the current parameter】输入参数，b=6mm，按【确定OK】按钮。

此时观察树状目录，出现了参数项，如图9所示。

图7图8图9（5）在零件设计平台选择XY平面，单击【草图Sketcher】工具栏上的，绘制如图10所示的几何图形，进行如下尺寸约束。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

? 上面讲到在基础面(#basic surface)内只包含#reference_structure和 face两部分。其中#reference_structure内的几何元素是被套用来设计单面片的固定格式。
? 如图所示，要构建#basic surface 1内face 01面片，先将 #reference_structure内的元素全部复制粘贴到face 01内，调整 reference_point的坐标值以确定其空间位置，随后Update更新三个基准平面和三个草绘的位置（因为三个基准平面和三个草绘与 reference_point有参数关联关系），此时，在其中的两个草绘上分别做出引导线（guide curve）和轮廓线（profile），再用 Sweep或 Extrude拉伸生成直纹面（直纹面在参数化设计中更便于控制面的参数）。
参数化案例
建模思路参考附件： 5401000.CATPart
在建模过程中应尽量避免使用以下操作：
因其不利于参数化控制
首先，此模板根据车身零件3D数据的结构特征，将历史树分成如下组成部分：
· 1.零件名称（PART NUMBER）
? 2.车身坐标系（Axis Systems）
? 3.参数(Parameters)
同，设计人员的不同，基础面有着不同的设计思路和方法。以下面的零件为例来说明。
ห้องสมุดไป่ตู้
? 如图所示，决定该零件形状的基础面可由如上二个子基础面组成，二个主要子基础面相互倒角得到大的基础面，在子基础面设计过程中要注意不同结构的命名和它们之间的相互历史层次关系。往往每个子基础面又由许多面元素构成，这些面元素同样要求用清晰的命名和历史层次关系体现在结构树上。
? 子基础面basic surface由多个面片通过依次倒角 Shape Fillet得到（在通常情况下较少采用 Edge Fillet和 Variable Radius Fillet 命令倒角，因其不利于参数化控制）。
? 通过以上介绍，我们了解了基础面(#basic surface)的设计思路，下面再看具体到一个单面片的设计方法。
? 4.零件实体数据(PartBody)
? 5.外部数据（external geometry）
? 6.最终结果（final part） ? 7.零件设计过程(part definition)
整体结构树形式如图所示
? 其次，详细介绍各个组成部分在模版的具体应用方法。
1.零件名称（PART NUMBER）
在零件设计过程中要有大局观，整体意识。即由整体到局部，由简单到复杂的过程，Start_Part就是遵循这样一个思路来进行零件设计的。当接到一个设计任务时，首先考虑构成该零件的主要型面是怎样的，即该零件的形状是怎样的。在该型面的基础上怎样来很好的实现零件的功能，就是接下来要考虑零件的结构设计，即增加必要的压筋结构(#depressions)、翻边结构(#flanges)和孔(#holes) 特征。当然基础面和零件结构这两者是相互影响的，要综合考虑。首先看基础面的设计。基础面是零件结构的基础，零件形状由基础面的形状来决定。
零件名称定义的规范性和准确性对一个汽车主机厂来说在整个汽车产品生命周期内对产品的采购、生产、销售都具有重要意义。所以首先要确定零件的准确件号和尽量简单且详尽的名称。 2.车身坐标系（Axis Systems）该坐标原点为车身坐标原点即是世界坐标原点，定义该坐标系以后后期设计过程中的几何元素的空间坐标都以该坐标系为基准。
3.参数(Parameters) Parameters内是用来存放零件的厚度参数。
4.零件实体数据 (#Part Body)
Part Body内是用来存放零件实体数据，一般是设计的最终结果实体数据。如果需要更改 Part Body 的名称，可以在 Part Body右键属性内更改，如果要反映该零件设计的不同阶段或不同状态的实体数据，或者是周边相关零件的实体数据（周边相关零件的 Parent信息来自 #external geometry ），可以在零件内插入多个 Part Body来分别定义。
? 5.外部引用数据（#external geometry）
6.最终结果（#final part）
? 该openboy用来存放零件的最终设计曲面数据、材料的矢量方向、冲压方向、零件 MLP信息以及对部件的设计修改信息。如图
7、零件设计过程（ #part definition ）
? 在结构树上的这一部分是零件设计的主体工作，也是工作量最大，最关键的部分。这部分#part definition的构成如图
基础面(#basic surface) 内只包含 #reference_structure 和face两部分， #reference_structure 内有Start Model 模板内给定的其个元素，一个参考点（坐标值可任意给定）、三个plane面（分别平行与三个系统平面）、三个基于plane绘制的草绘（ Sketch with Absolute Axis Definition 相对于 Sketcher 更便于参数化控制其空间位置和草绘形状）。基础面的制定没有MLP一样严谨的设计规范，由于零件形状的不
7.1 主要面（#main surfaces）该openbody内有零件设计过程中，基础面(#basic
surface)、压筋结构(#depressions)、翻边结构(#flanges)、裁剪结构（#trimmed_part）和孔(#holes)这些特征完成以后的面。 7.2 基础面(#basic surface)
#part definition包括主要面（#main surfaces）、基础面(#basic surface)、压筋结构(#depressions)、翻边结构(#flanges)、裁剪结构（#trimmed_part）、孔(#holes)
和左右件共同特征 (Common_LH/RH_Features)、左件单一特征(Unique_LH Side_Features)、右件单一特征(Unique_RH Side_Features)。
