电磁炉的工作原理与维修及IGBT管型号和主要参数第一单元电磁加热原理电磁炉是一种靠电磁场加热食物的灶具。
我们知道：家用电器中的变压器工作时，铁芯会发热，如图1所示。
为防止发热过多，浪费电能，铁芯用导磁率高的硅钢片叠压而成，以减小涡流的热效应。
理论和实践证明：涡流与磁感应强度成正比，与交流电频率的平方成正比。
因此，电磁炉要达到一定的热交换功率，必须有能产生高磁感应强度的交变磁场线圈，还必须提高交流电的频率以提高涡流功率。
一般情况下，流过电磁炉线圈的交流电频率在15KHZ——30KHZ之间。
电磁炉的工作原理是：当线圈中通过高频电流时，线圈周围产生高频交变磁场，在高频交变磁场的作用下，铁质锅底中产生强大的涡流，锅底迅速释放出大量的热量，达到加热目的，其工作示意图如图2所示。
为了能在线圈中形成15KHZ——30KHZ的高频电流，电磁炉中设有变频电路，就是将整流滤波后的直流电变换高频交流电，其电路原理简图如图3所示。
当220V交流电经DB1桥堆整流、L1和C1滤波后，形成+300V左右的直流电压，经线圈L2加到IGBT的漏极上，当开关脉冲高电平到达IGBT的栅极时，IGBT导通，内阻很小，电流由DB1的“+” -- L1-- L2 --IGBT漏极--源极--地---DB1的“—”极，把电能转化成磁能储存在加热线圈中。
当开关脉冲低电平到达IGBT的栅极时，IGBT截止，由于L2线圈中的电流不能突变，只能通过C2放电，即给C2充电，把磁场能转化成电场能，随后电容C2又向L2放电，如此周而复始，形成谐振，直到下一个开关脉冲高电平到达IGBT的栅极时，又重复上述过程。
L2线圈产生的高频磁场，于是在铁质平底锅底便产生了强大的涡流，锅底迅速发热，加热结圈中的电磁能转化成为热能。
常用的几种加热器具对照表：加热器具液化器炉普通电饭锅（电炒锅）电磁炉加热方式气体燃烧加热（热传导）电流通过电阻后发热（热传导）电磁感应，锅自身发热效率40%——50%50%——60%高于80%有无有害气体有无无安全系数低中高缺点效率低、安全性差效率低电路复杂第二单元电磁炉特殊元器件介绍一、陶瓷板：陶瓷板是微晶陶瓷板的简称。
电磁炉的工作原理与维修及IGBT管型号和要紧参数电磁炉是一种利用电磁感应原理进行加热的厨房电器。
它通过在底部放置一块铁磁性材料，通过电磁感应加热锅底，从而实现加热食物的目的。
本文将详细介绍电磁炉的工作原理、维修方法以及IGBT管的型号和要紧参数。
一、电磁炉的工作原理电磁炉的工作原理基于电磁感应现象。
当电磁炉通电时，内部线圈产生一个交变电流，形成一个交变磁场。
当放置在电磁炉上的铁磁性锅底接触到磁场时，锅底内部的分子开始运动，摩擦产生热能，从而加热锅底和食物。
具体来说，电磁炉的工作原理包括以下几个步骤：1. 电磁炉内部的线圈通电，产生一个交变电流。
2. 交变电流产生一个交变磁场。
3. 放置在电磁炉上的铁磁性锅底接触到交变磁场。
4. 锅底内部的分子开始运动，摩擦产生热能。
5. 热能传导到食物中，使其加热。
通过这种工作原理，电磁炉能够快速、高效地加热食物，相比传统的燃气炉具有更快的加热速度和更高的能量利用率。
二、电磁炉的维修方法1. 电源故障：如果电磁炉无法启动或无法正常工作，首先检查电源是否正常。
可以尝试将电磁炉插入其他插座进行测试，或者检查电源线是否损坏。
如果电源线损坏，应及时更换。
2. 控制板故障：如果电磁炉的控制面板无法正常操作，可能是控制板故障。
可以尝试重新启动电磁炉或者重置控制面板。
如果问题仍然存在，可能需要更换控制板。
3. 加热问题：如果电磁炉无法加热或加热不均匀，可能是加热元件故障。
可以检查加热线圈是否损坏或者松动，如果有问题，需要更换或者重新固定加热线圈。
4. 温度控制问题：如果电磁炉的温度控制不准确，可能是温度传感器故障。
可以检查温度传感器是否正常工作，如果需要更换，应选择与电磁炉型号相匹配的传感器。
5. 其他故障：除了上述常见故障外，电磁炉还可能出现其他问题，如电路板损坏、电源模块故障等。
对于这些故障，建议寻求专业维修人员的帮助进行修复。
三、IGBT管的型号和要紧参数IGBT管（Insulated Gate Bipolar Transistor）是一种常用于电磁炉等高功率电子设备中的功率开关元件。
本帖最后由 紫气东来II 于 2016-9-16 20:36 编辑按理说这个问题不应再开一贴，考虑到许多人比较随意，且一般情况下用FGA25N1 20代换也没有问题出现。
功率管FGA25N120参数是25A1200V，H20R1202参数是20A 1200v, 理论上讲可以代换但一些特殊机型还是存在用FGA25N120代换H20R1202开机或使用一段时间爆管的的现象，以一台美的 电磁炉 为例，用FGA25N120代换H20R1202后功率管散热片加热几分钟明显比用H20R1202烫手，这是因为FGA25N120所需驱动电流要求要大，而H2 0R1202所需的驱动电流要求比较小，用FGA25N120代换后由于驱动激励偏小导致发热严重。
反之用H20R1202代换FGA25N120也一样。
这样维修好的机器在以后的使用过程中爆管的几率将大大增加，一两个月后爆管后客户也许不再拿到你这来修也许放弃买新了，在你不知情的情况下信誉就下降了。
这才是最可怕的，信誉的积累是一点一滴的，是可贵的。
那么在必须代换的条件下，要对原功率激励输出到功率管（IGBT）G极之间电路的元件参数进行修改，以适当降低或增加功率激励输出电压，符合代换管的工作要求。
用FGA25N120进行代换时，通过减小G极到激励管的电阻或增大G极对地电阻的阻值都可以达到增加激励输出电压的目的，一般改动值为原值的2倍左右比较合适。
如把激励电阻由原来的10Ω改为4.7Ω，或者把对地电阻由原来的10K改为20K，经此改动代换的电磁炉都能正常。
当改动了激励电阻或者对地分压电阻后，在保证其他各电路正常的前提下，把代换管安装好，然后上锅开机（尽量不要超过一分钟，以防万一IGBT检温电路不良，改动值偏离过大，造成功率管欠激励过热爆管），断电后用手摸功率管的散热片，如果感觉不到温度或者只有微温，说明改动值合适，可以放心使用。
如果温度明显偏高，就要把改动后的激励电阻或者分压电阻适当减小或者增大，直到只有微温时为合适。

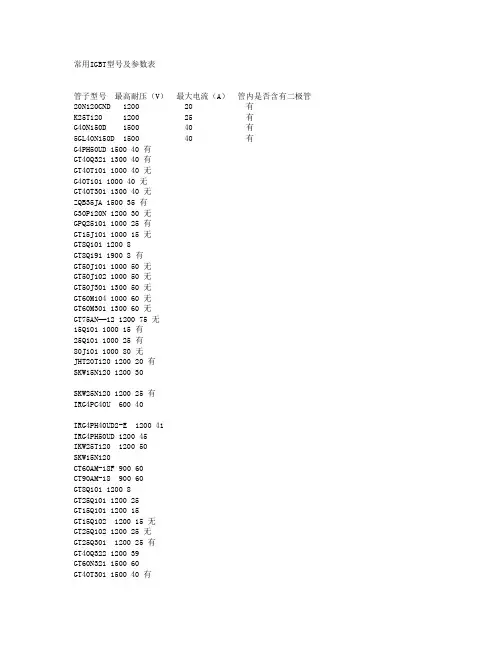

部份电磁炉功率管参数及带换部份电磁炉功率管参数及带换!1.....SGW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部不带阻尼二极管,所以应用时须配套6A/1200V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SKW25N120。
