电磁炉屡烧功率管引言电磁炉是一种利用电磁感应原理加热的厨房电器,它具有高效、快速和安全的特点,被广泛应用于家庭和商业厨房。
电磁炉的核心部件是功率管,它负责将电能转化为热能,并通过加热盘传导给锅具。
然而,有时电磁炉会出现功率管屡烧的问题,这给用户带来不便和经济损失。
本文将对电磁炉屡烧功率管的原因和解决方法进行探讨。
原因分析过载使用一些用户在使用电磁炉时会过载使用,即在功率管的额定功率范围之外运行。
由于功率管的工作温度受电流大小的限制,超过额定功率范围使用电磁炉会导致功率管温度升高过快,从而加速功率管的老化和损坏。
长时间高温工作某些用户在使用电磁炉时,经常选择长时间高温烹调,使得功率管长时间处于高温工作状态。
长时间高温工作会导致功率管的温度超过设计温度,使其老化速度加快,从而增加功率管屡烧的风险。
使用不合格的锅具功率管通过加热盘将热能传导给锅具,而锅具的材质和结构对于功率管的散热和传导非常重要。
如果用户使用不合格的锅具,如底部不平整、导热性差的锅具,将增加功率管的工作负荷,易引起功率管过热,从而造成屡烧现象。
空载工作有些用户习惯在没有放置锅具的情况下,将电磁炉调至任意档位进行空载工作。
空载工作会导致功率管无法通过加热盘将热量传给锅具,导致功率管过热,增加了功率管屡烧的风险。
解决方法合理使用用户在使用电磁炉时应遵循电磁炉的使用规则,不要超过功率管的额定功率范围。
当需要长时间高温烹调时,可以适当调低档位,减小功率管的工作负荷,减少功率管屡烧的风险。
选择合适的锅具选择合适的锅具对于减少功率管屡烧问题非常重要。
合适的锅具应具有平整的底部和优良的导热性能,能够有效传导功率管产生的热量。
同时,锅具的尺寸应与电磁炉的加热盘匹配,以充分利用功率管的热能,减少功率管的负荷。
避免空载工作用户应尽量避免在没有放置锅具的情况下对电磁炉进行空载工作。
空载工作会导致功率管无法通过加热盘散发热量,使功率管温度升高速度加快,增加功率管屡烧的风险。

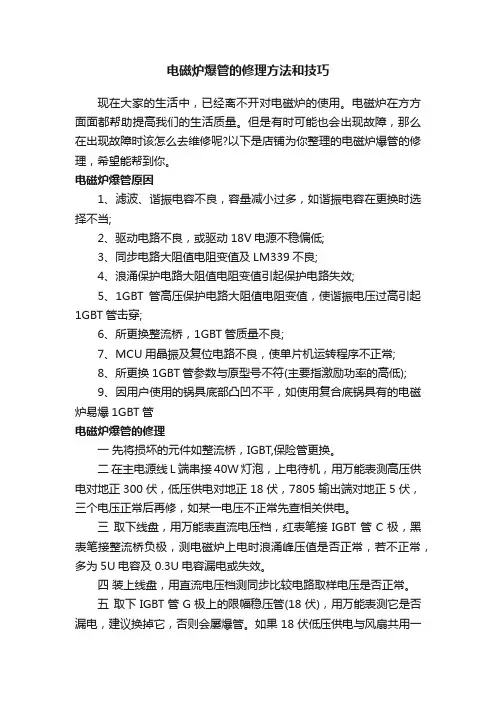

电磁炉爆管的修理方法和技巧现在大家的生活中,已经离不开对电磁炉的使用。
电磁炉在方方面面都帮助提高我们的生活质量。
但是有时可能也会出现故障,那么在出现故障时该怎么去维修呢?以下是店铺为你整理的电磁炉爆管的修理,希望能帮到你。
电磁炉爆管原因1、滤波、谐振电容不良,容量减小过多,如谐振电容在更换时选择不当;2、驱动电路不良,或驱动18V电源不稳偏低;3、同步电路大阻值电阻变值及LM339不良;4、浪涌保护电路大阻值电阻变值引起保护电路失效;5、1GBT管高压保护电路大阻值电阻变值,使谐振电压过高引起1GBT管击穿;6、所更换整流桥,1GBT管质量不良;7、MCU用晶振及复位电路不良,使单片机运转程序不正常;8、所更换1GBT管参数与原型号不符(主要指激励功率的高低);9、因用户使用的锅具底部凸凹不平,如使用复合底锅具有的电磁炉易爆1GBT管电磁炉爆管的修理一先将损坏的元件如整流桥,IGBT,保险管更换。
二在主电源线L端串接40W灯泡,上电待机,用万能表测高压供电对地正300伏,低压供电对地正18伏,7805输出端对地正5伏,三个电压正常后再修,如某一电压不正常先查相关供电。
三取下线盘,用万能表直流电压档,红表笔接IGBT管C极,黑表笔接整流桥负极,测电磁炉上电时浪涌峰压值是否正常,若不正常,多为5U电容及0.3U电容漏电或失效。
四装上线盘,用直流电压档测同步比较电路取样电压是否正常。
五取下IGBT管G极上的限幅稳压管(18伏),用万能表测它是否漏电,建议换掉它,否则会屡爆管。
如果18伏低压供电与风扇共用一起,则必须保证风扇正常,否则也会屡爆管。
电磁炉的清洁方法1、面板清理:每次使用完电磁炉后,应该在电磁炉冷却后或留有一定温度(以不烫手为准)时立即进行炉面的清洁,以免烹饪时留下的油渍与水渍沉积下来。
很多人都认为电磁炉的陶瓷面板为一体化结构,光洁而易清理,没有必要每次做饭后就清理,每隔几天清理一次就可以了。
电磁炉同步电阻不能任意扩大功率
我在检修一台美的电磁炉时,开始只是烧开关功率管和保险丝,更换了新的开关管和保险丝后,电磁炉能正常工作。
试机两天后,电磁炉出现不检锅现象,一检查,是同步电路分压电阻烧坏,更换一新电阻,可是三天后,另一同步分压电阻又烧坏,正在无计可施时,看到一篇文章介绍说是原来的电阻功率(1瓦)太小,应换用2瓦的电阻,于是换用2瓦的电阻,机器正常。
用了一天,电磁炉又坏了,检查是18伏开关电源电路损坏,检修好该电路后,不敢再使用电磁炉,认真分析产生故障原因,认为应是0.3UF定时电容坏(容量减小),更换该电容,换回原来1/2瓦的同步分压电阻后电磁炉不再出现故障。
过后,我分析了产生这个故障的原因,是因为0.3UF电容容量减小,导致加在开关功率管上的电压增高,也就是加在同步分压电阻上,18伏开关稳压电路上的电压增加。
由于设计时,同步电路的电压是额定的,所以当电压升高时,首先烧坏分压电阻,当把该电阻功率换大时,升高的电压就会把18伏开关稳压电路烧坏。
从这个例子,我总结出电磁炉的同步电阻不能任意扩大功率。

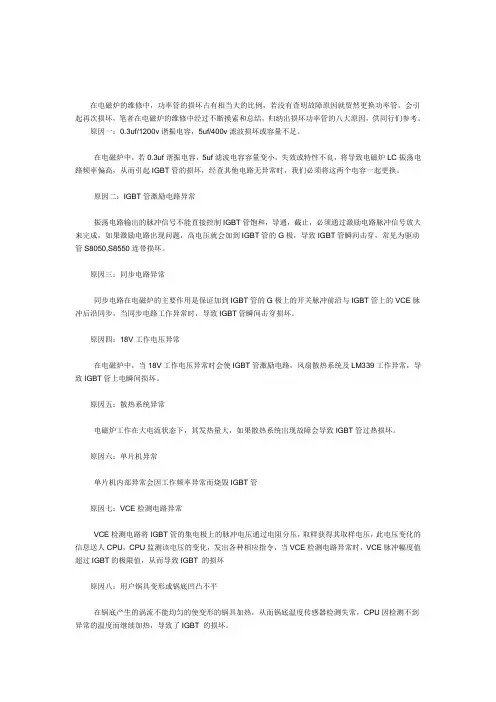

在电磁炉的维修中,功率管的损坏占有相当大的比例,若没有查明故障原因就贸然更换功率管,会引起再次损坏,笔者在电磁炉的维修中经过不断摸索和总结,归纳出损坏功率管的八大原因,供同行们参考。
原因一:0.3uf/1200v谐振电容,5uf/400v滤波损坏或容量不足。
在电磁炉中,若0.3uf谐振电容,5uf滤波电容容量变小,失效或特性不良,将导致电磁炉LC振荡电路频率偏高,从而引起IGBT管的损坏,经查其他电路无异常时,我们必须将这两个电容一起更换。
原因二:IGBT管激励电路异常振荡电路输出的脉冲信号不能直接控制IGBT管饱和,导通,截止,必须通过激励电路脉冲信号放大来完成,如果激励电路出现问题,高电压就会加到IGBT管的G极,导致IGBT管瞬间击穿,常见为驱动管S8050,S8550连带损坏。
原因三:同步电路异常同步电路在电磁炉的主要作用是保证加到IGBT管的G极上的开关脉冲前沿与IGBT管上的VCE脉冲后沿同步,当同步电路工作异常时,导致IGBT管瞬间击穿损坏。
原因四:18V工作电压异常在电磁炉中,当18V工作电压异常时会使IGBT管激励电路,风扇散热系统及LM339工作异常,导致IGBT管上电瞬间损坏。
原因五:散热系统异常电磁炉工作在大电流状态下,其发热量大,如果散热系统出现故障会导致IGBT管过热损坏。
原因六:单片机异常单片机内部异常会因工作频率异常而烧毁IGBT管原因七:VCE检测电路异常VCE检测电路将IGBT管的集电极上的脉冲电压通过电阻分压,取样获得其取样电压,此电压变化的信息送人CPU,CPU监测该电压的变化,发出各种相应指令,当VCE检测电路异常时,VCE脉冲幅度值超过IGBT的极限值,从而导致IGBT 的损坏原因八:用户锅具变形或锅底凹凸不平在锅底产生的涡流不能均匀的使变形的锅具加热,从而锅底温度传感器检测失常,CPU因检测不到异常的温度而继续加热,导致了IGBT 的损坏。
本帖最后由 紫气东来II 于 2016-9-16 20:36 编辑按理说这个问题不应再开一贴,考虑到许多人比较随意,且一般情况下用FGA25N1 20代换也没有问题出现。
功率管FGA25N120参数是25A1200V,H20R1202参数是20A 1200v, 理论上讲可以代换但一些特殊机型还是存在用FGA25N120代换H20R1202开机或使用一段时间爆管的的现象,以一台美的 电磁炉 为例,用FGA25N120代换H20R1202后功率管散热片加热几分钟明显比用H20R1202烫手,这是因为FGA25N120所需驱动电流要求要大,而H2 0R1202所需的驱动电流要求比较小,用FGA25N120代换后由于驱动激励偏小导致发热严重。
反之用H20R1202代换FGA25N120也一样。
这样维修好的机器在以后的使用过程中爆管的几率将大大增加,一两个月后爆管后客户也许不再拿到你这来修也许放弃买新了,在你不知情的情况下信誉就下降了。
这才是最可怕的,信誉的积累是一点一滴的,是可贵的。
那么在必须代换的条件下,要对原功率激励输出到功率管(IGBT)G极之间电路的元件参数进行修改,以适当降低或增加功率激励输出电压,符合代换管的工作要求。
用FGA25N120进行代换时,通过减小G极到激励管的电阻或增大G极对地电阻的阻值都可以达到增加激励输出电压的目的,一般改动值为原值的2倍左右比较合适。
如把激励电阻由原来的10Ω改为4.7Ω,或者把对地电阻由原来的10K改为20K,经此改动代换的电磁炉都能正常。
当改动了激励电阻或者对地分压电阻后,在保证其他各电路正常的前提下,把代换管安装好,然后上锅开机(尽量不要超过一分钟,以防万一IGBT检温电路不良,改动值偏离过大,造成功率管欠激励过热爆管),断电后用手摸功率管的散热片,如果感觉不到温度或者只有微温,说明改动值合适,可以放心使用。
如果温度明显偏高,就要把改动后的激励电阻或者分压电阻适当减小或者增大,直到只有微温时为合适。
电磁炉开机烧功率管电磁炉开机烧功率的管控问题引言:电磁炉是一种通过电磁感应原理实现烹饪的厨房设备。
与传统的燃气灶相比,电磁炉具有快速加热、温度精确控制以及安全环保等优势,因此在现代家居中越来越受到欢迎。
然而,随着电磁炉的普及应用,电磁炉开机过程中的烧功率管控问题也引起了人们的关注。
一、电磁炉开机时的高功率烧煮现象1.1 现象描述:当我们打开电磁炉的开关后,炉子会立即升温并达到预设温度。
在这个过程中,电磁炉会以较高的功率进行烧煮,迅速将锅中的食物加热至所需温度。
1.2 问题分析:虽然电磁炉高功率烧煮可以迅速加热食物,但也存在一些问题。
首先,高功率的烧煮会消耗较多的电力资源,造成能源浪费。
其次,由于高功率烧煮时,食物容易受热过度或烧焦,影响口感和健康。
二、电磁炉开机烧功率管控的重要性2.1 节能环保:合理管控电磁炉开机时的烧功率,可以减少能量的浪费,提高电磁炉的能源利用率,达到节能环保的目的。
2.2 食物质量保证:通过合理控制烧功率,可以更好地保持食物的营养成分和口感,增加烹饪过程中的精细掌控度。
三、电磁炉开机烧功率管控方法3.1 功率调整按钮:现代电磁炉多数配备有功率调整按钮,用户可以根据需要调整炉子的功率大小。
在开机烧功率管控方面,用户可以通过适当降低功率设定来减少电磁炉开机时的高功率烧煮现象。
3.2 温度控制系统:电磁炉上的温度控制系统可以监测到锅内的温度并进行反馈控制。
通过合理设定温度阈值,可以控制烧功率的大小,从而实现对电磁炉开机时烧煮过程的控制。
3.3 预热功能:有些电磁炉配备了预热功能,该功能可以在开机前事先设定炉子的功率大小,使其在开机后以设定的低功率进行烧煮。
这种方法可以有效地避免开机时的高功率烧煮现象。
四、应用案例4.1 家用电磁炉:在家庭环境中,我们可以根据需要将电磁炉的功率调整到适当的档位,避免开机时的高功率烧煮现象。
同时,我们可以根据食物种类和烹饪要求合理设定温度控制系统,保持食物的质量和口感。
• 160•以美的MC-SH2115型号电磁炉为例,介绍电磁炉结构框图和主电路的工作原理,再结合实际维修经验,分析电磁炉屡烧IGBT 管的四种快速排除方法,并列举相应检修实例。
前言:电磁炉按感应电流频率的高低分工频和高频两种,工频电磁炉工作简单可靠,但噪声大,热效率低,而高频电磁炉具有噪音小,效率高和外观美等优点,目前家用电磁炉一般为高频电磁炉。
在电磁炉维修中,经常会遇到烧坏IGBT 管现象,本文在分析电磁炉主电路原理的基础上,总结出电磁炉屡烧IGBT 管的快速检修方法,供维修技术人员参考,具有一定的指导意义。
一、电路结构框图及主电路原理分析1、电路组成及框图高频电磁炉由以下模块组成:主电源电路、低压供电电路、LC 振荡电路、同步振荡电路、PWM 脉宽调控电路、IGBT 驱动电路、IGBT 高压保护电路、浪涌保护电路、电流电压检测电路、蜂鸣器报警电路、锅具温度检测电路、风扇驱动电路和微处理器控制电路,其电路原理框图如图1所示。
图1 电磁炉原理框图2、主电路工作原理分析以美的MC-SH2115型号电磁炉为例,其主电路原理图如图电磁炉屡烧IGBT快速排除方法广东省湛江市技师学院 庞萍丽2。
市电整流滤波后一路经开关电源电路稳压得到18V 和5V ,给LM339、IGBT 驱动、风扇、单片机电路等供电,一路给主功率电路供电。
开机后单片机PWM 口输出脉宽调制信号,经积分电路送到U2D 的脚作为基准电压,同时PAN 口输出负脉冲触发信号给电容C6充电,使IGBT 导通,300V 电压经线盘和IGBT 管形成回路,电源对线盘充电,线盘的输入端、输出端分压后分别送到U2B 的⑥脚和⑦脚,由于IGBT 管导通,U 6小于U 7,比较器U2B 输出高电平,使U2D 的脚输出低电平,IGBT 截止,线盘的电流给高频谐振电容充电,电路成高频谐振状态,因截止瞬间线盘产生反电动势,电压升高,U 6大于U 7,比较器U2B 输出低电平,比较器U2D 输出高电平,IGBT 重新打开,LC 产生谐振,同时,5V 电压经R26、R27给C6充电,当C5向加热线圈放电结束,比较器U2B 输出高电平,加上C6充满电后的电压,使脚输出低电平,IGBT 截止,U2D 的⑩脚电压通过二极管D17快速放电,这一充放电过程,就形成了锯齿波,送给PWM 调制电路,如此不断循环。
电磁炉烧功率管原因及检修方法功率管对于电磁炉来说是一个非常重要的配件,可以说如果功率管坏了那么电磁炉就根本无法运作。
但是有的时候我们会悲剧地发现电磁炉只要一开就会烧功率管,这是在搞什么鬼?今天就和我们一起来看看电磁炉烧功率管的原因以及检修方法吧。
电磁炉烧功率管的原因1.300V整流、滤波电路元件异常,使功率管击穿;功率管集电极的工作电压中含有大量的干扰交流脉冲,导致功率管在开机瞬间产生过高的峰值脉冲电压,未等过压保护电路动作,将功率管击穿。
2.驱动电路元件异常,使加到功率管控制极的高电平时间变长,导致功率管产生大电流、高电压而击穿损坏。
3.功率管控制极上的泄放电阻异常,使功率管在截止期间控制极上的残留电压不能泄放掉,导致功率管导通产生高电平、大电流而损坏。
4.控制集成电路LM339损坏,在电磁炉开机时,输出加到驱动电路的激励方波幅度过大,使功率管导通时间变长,产生大电流、高电平而击穿损坏。
5.单片机内部异常会因工作频率异常而烧毁IGBT管。
在锅底产生的涡流不能均匀的使变形的锅具加热,从而锅底温度传感器检测失常,CPU因检测不到异常的温度而继续加热,导致了IGBT 的损坏。
6.散热系统异常电磁炉工作在大电流状态下,其发热量大,如果散热系统出现故障会导致IGBT管过热损坏。
7.用户锅具变形或锅底凹凸不平。
电磁炉烧功率管的检修方法在检修电磁炉过程中,当出现损坏IGBT时,先换上新的IGBT。
同时对IGBT外围电路中的元器件进行排查.。
更换损坏元器件后,用灯泡法测试电路是否正常。
把主电路板放入底座,插上电风扇,热敏电阻、电源线,控制板连线,接上灯泡,上电开机后注意观察灯泡是否亮,如果不亮,则说明故障已排除,可取下灯泡接上发热线盘试机;若灯泡亮,则说明故障尚未排除,需进一步检查。
简而言之,“IGBT连爆靠灯泡,灯泡亮故障在”。
最后要提醒大家注意,检修电磁炉的IGBT功率管都需要专业的维修人员才能进行的,家庭用户应该如果碰到电磁炉故障就要拿到维修点维修。
电磁炉爆管原因分析及安全检修方法一、上电即爆IGBT管的原因有:1、驱动对管之上管击穿或下管开路损坏,使驱动输出端产生高电平;2、因339不良或损坏,造成驱动输出端产生高电平;3、某些机型有上电延时电路,该电路失效也会造成上电时输出高电平。
二、开机瞬间或加热一段时间再爆管的原因有:1、5V、18V、300V电压偏离正常值过多或滤波电容不良;2、谐振电容漏电或容量减小;3、线盘不良(包括线盘局部短路和磁条老化断裂等);4、同步、高压保护、浪涌保护电路的取样电阻变值或电容漏电;5、驱动管β值偏低、射极到IGBT管G极间串接的电阻变值及与IGBT管G极对地并接的二极管不良等,会造成IGBT欠激励而损坏;6、用高激励管代换低激励管,易造成IGBT管过激励损坏;7、电路板严重脏污漏电(损坏机理与进水和进蟑螂相同);8、排除上述原因外,CPU晶振不良或程序紊乱也会造成爆管。
三、交用户使用一段时间后出现爆管,除上述各种原因外,还应考虑如下原因:1、用户家的电源电压是否正常稳定,插座、插板等是否接触良好;2、所用锅具是否配套,锅底有无变形;3、是否不慎进入汤水或有蟑螂进入电磁炉内;4、维修更换的IGBT管质量不好。
四、对爆管故障的安全检修方法:1、为了确保维修检测电路及比较器时IGBT管不再受损,可将IGBT控制极与发射极先用导线短接,或者拆下G极到驱动级之间的限流电阻,或者干脆不忙装IGBT管。
2、用万用表直流电压档,测量+300V、+18V和+5V电压是否正常,不正常时检查相应的整流、滤波及稳压电路。
3、取下加热线盘,测IGBT管的集电极对地电压,在+0.6V至+1.2V为正常,若偏高或偏低则说明谐振电容漏电或容量减小。
4、监测上电时IGBT控制极或驱动输出端对地电压,0V为正常,否则应查驱动三极管、LM339以及上电延时电路。
5、测同步电压比较电路取样电压V+应高于V-端0.2V为正常,否则应检查各大阻值电阻及对地电容。

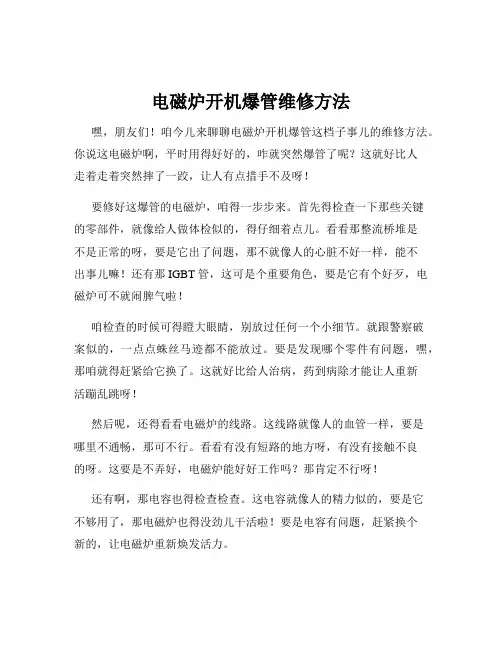

电磁炉开机爆管维修方法嘿,朋友们!咱今儿来聊聊电磁炉开机爆管这档子事儿的维修方法。
你说这电磁炉啊,平时用得好好的,咋就突然爆管了呢?这就好比人走着走着突然摔了一跤,让人有点措手不及呀!要修好这爆管的电磁炉,咱得一步步来。
首先得检查一下那些关键的零部件,就像给人做体检似的,得仔细着点儿。
看看那整流桥堆是不是正常的呀,要是它出了问题,那不就像人的心脏不好一样,能不出事儿嘛!还有那 IGBT 管,这可是个重要角色,要是它有个好歹,电磁炉可不就闹脾气啦!咱检查的时候可得瞪大眼睛,别放过任何一个小细节。
就跟警察破案似的,一点点蛛丝马迹都不能放过。
要是发现哪个零件有问题,嘿,那咱就得赶紧给它换了。
这就好比给人治病,药到病除才能让人重新活蹦乱跳呀!然后呢,还得看看电磁炉的线路。
这线路就像人的血管一样,要是哪里不通畅,那可不行。
看看有没有短路的地方呀,有没有接触不良的呀。
这要是不弄好,电磁炉能好好工作吗?那肯定不行呀!还有啊,那电容也得检查检查。
这电容就像人的精力似的,要是它不够用了,那电磁炉也得没劲儿干活啦!要是电容有问题,赶紧换个新的,让电磁炉重新焕发活力。
在维修的时候,咱可不能粗心大意。
就像给人做手术一样,得小心翼翼的。
万一不小心碰坏了其他零件,那可就得不偿失啦!咱得轻拿轻放,温柔对待这些小零件。
修好了之后,也别着急用。
先试试,看看是不是真的没问题了。
就像人病好了也得观察观察一样,别到时候又出啥毛病。
要是试了没问题,那咱就可以放心大胆地用啦!哎呀,这电磁炉开机爆管的维修啊,说起来容易做起来难。
但只要咱有耐心,有细心,肯定能修好。
你想想,修好之后又能愉快地用电磁炉做饭啦,多好呀!咱可不能因为这点小毛病就把电磁炉给扔了呀,那多浪费呀!所以呀,大家遇到这种情况别慌张,按照我说的方法来,肯定能修好。
咱可不能让一个小小的爆管就把咱难住了,对吧?加油哦,朋友们!。
电磁炉烧管原因电磁炉管25N120炸机后,检查完所有的可疑元件,问题元件全部更换,试开机前的重要前提:1、把功率调整电阻换新调到中间!2、先用1安保险代替原烧坏的10安保险!(毛毛铜丝)预防上电瞬间击穿管子!3、不放锅试开机!观看现象!如正常!保险未溶断,那好!放锅看电流,低火4A中火5A高火7A电流过大请断电把功率电位器调整。
那么保险丝究竟用多大A数好哪?答:用户使用过程中最理想的安数是3-5A,无一损坏功率管。
!如果上电1安保险就熔断!请重新检查可疑元件!。
放心你的25N120没有坏!学会这招你修电磁炉还怕什么烧电磁炉IGBT管的八大原因【1】0,3UF/1200V谐振电容、5UF/400V滤波电容容量变小、失效或不良,将导致电磁炉LC谐振电路频率变化,我们要是查到两个电容有一个不良就一起更换OK。
【2】IGBT激励电路异常,由于振荡电路输出的脉冲,不能直接控制IGBT饱和、导通与截止,必须经过激励电路将脉冲信号放大来完成,如果激励电路有故障,高电压就会嫁到IGBT 管上,导致IGBT管瞬间击穿。
【3】同步电路异常,同步电路的作用就是保证加到IGBT管上开关脉冲前沿与IGBT管上的VCE脉冲的后延同步,如果这一电路异常,就会烧IGBT管。
【4】18V电压异常,如果这一点呀异常,就会导致电磁炉上电马上就烧IGBT管【5】散热系统不良,电磁炉工作在大电流状态,其发热量也大,如果散热电路不良也会导致IGBT管烧坏。
【6】单片机异常,如果单片机内部不良,会因工作频率偏移而烧坏IGBT管。
【7】VCE检测电路,由于VCE检测电路将IGBT管的集电极上的脉冲电压经过电阻分压,取样后送到CPU检测该电压的变化,作出相应的指令。
当VCE检测的电压异常时,VCE 的脉冲幅度值超过了IGBT管的限值,IGBT就会烧坏。
【8】用户的锅具变形,凸凹不平的锅底,会使电磁炉产生的涡流不能均匀的加热,从而使锅底的温度传感器失效,CPU因检测不到异常的温度而继续加热,导致IGBT管烧坏。
电磁炉因为简单方便,操作简单,广受很多家庭的喜爱,那么在日常使用过程中,家里的电磁炉出现了故障,我们应该怎么办呢?下面就给大家介绍一些常见的故障,以及处理方法。
1、电源保险管烧断。
检测方法:万用表检测阻值无穷大,或者目测保险管内部发黑或者发,,更换时要先排除后面的电路有短路的地方.2、功率三极管烧毁,断路或者短路。
检测方法:万用表检测三个引脚全通或者全不通,自己更换一个大概10-20元,一般正品要贵一点.功率三级管损害都会使得电源保险管烧毁。
3、操作面板得按键失灵。
电磁炉的电脑板一般坏多是四个整流二极管损坏一个。
4、在插插头时未听到B1一声,电源指示灯不亮。
解决方法:看是否是周围外界的一些环境因素,比如:插头脱落、保险丝断路或者自动开关断路。
看锅是否合适,是不是摆放在适当的位置,直径是否是小于12cm。
还有可能是内部的零件出了问题,就要找专业维修师傅。
5、各功能键和指示灯正常,但声音报警提示无锅。
解决方法:检查功率板,可能是电阻出现了问题,需要更换电阻。
6、所以的线插好,指示灯也亮了,但是电磁炉不加热。
解决方法:锁好线盘;换稳压的二极管;换基本组件。
7、正常加热,但是指示灯不亮。
解决方法:换LED二极管,换LED基板组件。
8、蜂鸣器不停止的响。
解决方法:检查开关、热敏电阻、主控IC是不是正常;检查变压器不否正常;检查或者更换基板组件。
