温度压力补偿原理

进行蒸汽流量温压补偿时需要注意七点蒸汽流量测量的温度压力自动补偿(以下简称温压补偿)，国内20世纪六七十年代就已开展这一工作，当时得益于气动、电动单元组合仪表中计算单元的发展和完善。

随着计算机技术的发展，这一工作更是有了长足的进步。

但蒸汽流量温压补偿基本的原则及应用中的一些问题并没有变。

以下七点不容忽视!◆ 压力补偿将压力设定为规定值进行的自动控制叫做压力补偿。

大多数流体(尤其是气体)的密度会随着工况条件的变化而变化，所以流体的密度要进行压力补偿.◆ 温度补偿电子元器件通常都有一定的温度系数，其输出信号会随温度变化而漂移，称为“温漂”，为了减小温漂，采用一些补偿措施在一定程度上抵消或减小其输出的温漂，这就是温度补偿。

◆ 差压补偿将差压等被测工艺参数转换成相应的电气统一标准信号，然后将此信号送至其他单元以实现对上述工艺参数的自动检测或自动调节，叫做差压补偿。

测量蒸汽流量时为什么要进行温度或压力补偿？按照测量原理来说，我们的流量计实际上只能测量当前工况下流体流过的体积，所以这个情况对我们不适用。

我们实际上使用的时候，是想测量流过多少质量的流体。

而蒸汽在不同的压力和温度下，密度变化很大，所以就要在测量蒸汽流过多少体积的同时要测量压力和温度。

只有时刻了解蒸汽的密度才可以，准确测量出蒸汽的质量。

所谓补偿，就是根据流体的温度和压力数据来计算出流体的密度，从而根据测量出来的流体体积，计算出流体质量。

至于蒸汽流量补偿，如果蒸汽是饱和蒸汽就要进行压力或者温度补偿(温度补偿和压力补偿可选其一，但压力补偿效果更好，请参阅饱和蒸汽流量测量压力补偿比温度补偿精度高)。

如果是过热蒸汽则要同时进行温度补偿和压力补偿同时进行。

注意一点，在水蒸汽的分类中，饱和蒸汽和过热蒸汽，千万不能弄错，因为饱和蒸汽的密度是高于过热蒸汽的，在流量积算仪的选择和设置时一定要注意。

一旦在这个地方搞错，会造成严重的经济损失。

当然也有一些涡街流量计，除了接测量流量的装置外，同时也接有测量温度和压力的装置。

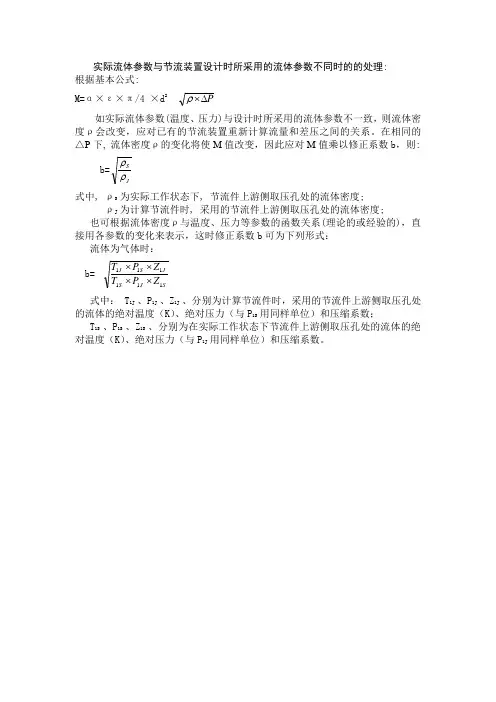

实际流体参数与节流装置设计时所采用的流体参数不同时的的处理:
根据基本公式:
M=α×ε×π/4 ×d 2 P ∆⨯ρ
如实际流体参数(温度、压力)与设计时所采用的流体参数不一致，则流体密度ρ会改变，应对已有的节流装置重新计算流量和差压之间的关系。

在相同的 △P 下, 流体密度ρ的变化将使M 值改变，因此应对M 值乘以修正系数b ，则: b=J S
ρρ
式中, ρS 为实际工作状态下, 节流件上游侧取压孔处的流体密度;
ρJ 为计算节流件时, 采用的节流件上游侧取压孔处的流体密度;
也可根据流体密度ρ与温度、压力等参数的函数关系(理论的或经验的)，直接用各参数的变化来表示，这时修正系数b 可为下列形式：
流体为气体时： b=S J S J
S J Z P T Z P T 111111⨯⨯⨯⨯
式中： T 1J 、P 1J 、Z 1J 、分别为计算节流件时，采用的节流件上游侧取压孔处的流体的绝对温度（K ）、绝对压力（与P 1S 用同样单位）和压缩系数； T 1S 、P 1S 、Z 1S 、分别为在实际工作状态下节流件上游侧取压孔处的流体的绝对温度（K ）、绝对压力（与P 1J 用同样单位）和压缩系数。

０ ７ ８６ｋ ／ ；—— 油 品 实 际 温 度 ， ； ｖ—— ． １ ｇ ｍ。 ｚ ℃ ｑ１
大 的情 况下 ， 计时基 本 上都没 有对 液体 做温 度补 设 偿 。如 果不 是 贸易场合 需 要补偿 ， 要工 艺提供 该 需 油 品 密 度 随 温 度 变 化 的公 式 及 相 关 参 数 ， ＤＣ 在 Ｓ
过 程 控 制 实 施技 术
石
油
化
工
自
动
化 ，２ １ ００，４： ３ ７
ＡＵＴｏＭ ＡＴ１ ０Ｎ Ｎ Ｉ ＰＥＴＲｏ ＣＨＥＭ Ｉ ＣＡＬ ＮＤＵＳ Ｉ ＴＲＹ
温 度 和 压 力 对 流 量 的 补 偿
皮 宇
（ 国石 化 集 团 洛 阳 石 化 工 程 公 司 仪 电 室 ， 南 洛 阳 中 河 ４ １０ ） ７ ０ ３
厂 家 在 Ｄ Ｓ内部有 固化 的温压 补 偿 公 式 模 块 ， Ｃ 有 些 则 没 有 。 以 下 从 液 体 和 气 体 两 个 方 面 介 绍 补 偿 计 算公 式 。
１ 液 体 流 量 测 量 补 偿 参 数 的 影 响
１ １ 温 度 的 影 响 ．
准状 态 （ ０℃ ，０ Ｐ ） 补偿 公 式如 下 ］ １ ０ｋ ａ ， ：
厂 ０ ０ １ ； ２ 一 ．０ １ ９ ｐｏ —— 油 品 ２ ℃ 标 准 密 度 ， Ｏ 流量计 显示 流量 值 ，１ ｈ Ｉ。 。 Ｉ／ 根 据式 （ ） 当实 际 温 度 ７ １， ２℃ ， 度偏 离 工 况 温
１ ０℃ 时 ， 算 偏 离 误 差 约 １ 。 对 测 量 影 响 不 是 太 计
摘 要 ：在 流 量 测 量 中 ， 度 、 力 是 随 实 际 工 况 波 动 的 ， 度 、 力 的波 动对 流 体 的体 积 有 影 响 ， 实 际 测 量值 有偏 离 。介 温 压 温 压 使 绍 了 液体 的补 偿 公 式 ， 导 了产 生 的 误 差 ， 释 了 补 偿 的 意 义 ； 绍 了 气体 中 对 于 简 单 气 体 和 蒸 汽 的不 同 补 偿 公 式 。结 合 工程 推 解 介

超声波流量计的温压补偿依据主要是为了确保在不同温度和压力条件下流量测量的准确性。

以下是几个关键点，解释了为什么以及如何进行温压补偿：1. 介质密度变化：气体的密度会随着温度和压力的变化而变化，这直接影响了通过管道的气体实际流量。

由于流量是体积流量与介质密度的函数，所以在不同温度压力下测得的体积流量需要根据介质的实际密度进行校正。

2. 声道长度变化：在时差法超声波流量计中，流体温度和压力的变化会导致管道发生应变，这不仅改变了管道截面积，还会影响超声波传播的声道长度，从而影响流量测量结果。

因此，必须对这些因素进行补偿以确保高精度测量。

3. 流量计算前提：只有当流量已经被计算出来后，温压补偿才有意义。

换句话说，温压补偿的前提是已经通过某种方式得到了流量值。

没有这个初始流量值，就无法进行有效的补偿。

4. 温度补偿方法：对于超声波水表，水温的变化会影响超声波在水中的传播速度，进而影响流量测量精度。

实验数据显示，如果在某个温度下校准后的水表在其他温度下使用而不进行补偿，每3度的温度变化可能导致1%的流量误差。

因此，利用高分辨率的温度传感器（如GP22）对流量测量进行温度补偿是提高精度的重要手段。

5. 实时补偿重要性：为了保证测量精度，在实际应用中应采用简化实用的实时补偿方法，以适应不断变化的工作条件。

6. 硬件和程序设计：为了实现温压补偿，流量计的设计包括了关键芯片元器件选型、硬件电路原理图以及相关功能程序的开发。

这些设计考虑了流场变化和温度变化对检测精度的影响，并提出了相应的补偿方案。

综上所述，超声波流量计的温压补偿是为了确保在各种工作环境下都能提供准确的流量读数。

补偿过程涉及对介质密度、声道长度等因素的调整，以及对温度和压力变化的实时监测和数据处理。
