模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。

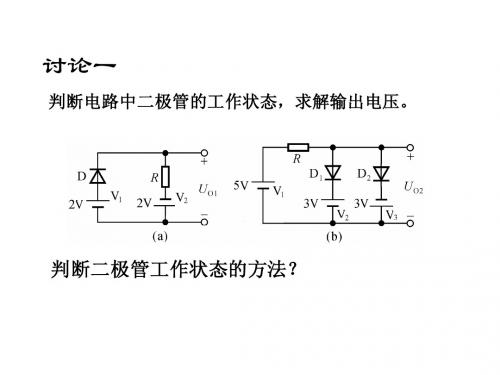

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
课程设计任务书学院信息工程学院班级姓名设计起止日期2012年7月9日—7月13日设计题目：方波—三角波发生器设计与仿真设计任务（主要技术参数）：1.主要技术参数（已知条件）根据要求设计一个方波—三角波发生电路，频率：100Hz-1000Hz；幅度：≧2V2.利用软件画出电路原理图并仿真3.编写设计说明书指导教师评语：成绩：签字：年月日一、课程设计的目的1.《低频电子线路》是学习理论课程之后的实践教学环节。
目的是通过解决比较简单的实际问题巩固和加深在《低频电子线路》课程中所学的理论知识和实验技能。
训练学生综合运用学过的电子技术基础知识，在教师指导下完成查找资料，选择、论证方案，设计电路，安装调试，分析结果，撰写报告等工作。
使学生初步掌握模拟电子电路设计的一般方法步骤，通过理论联系实际提高和培养学生分析、解决实际问题的能力和创新能力，为后续课程的学习、毕业设计和毕业后的工作打下一定的基础。
2.课程设计的基本要求通过课程设计了解模拟电路基本设计方法，加深对所学理论知识的理解。
完成指定的设计、安装、调试任务，初步掌握测试结果分析和撰写设计报告的方法。
具体要求如下：（1）明确设计任务对设计任务进行具体分析，充分了解性能、指标、内容及要求，明确应完成的任务。
（2）方案选择与论证通过查阅资料对不同的设计方案进行比较论证，根据现有的条件选择合适的设计方案，力争作到合理，可靠，经济，先进，便于实现，绘制出整体框图。
（3）单元电路设计确定各个单元的电路结构，计算元件参数（写出主要计算过程和公式），选择器件。
（4）绘制原理图绘制完整的原理图，在图中标明主要测试点及理想情况下的参数值（或波形），列出元件表。
有条件是应会用protel DXP等EDA设计工具绘制原理图并进行仿真。
（5）制定测试方案根据实验室现有条件选择测试用的实验设备（列出所需设备表），绘制出实际电路连接草图，拟定测试步骤并设计好数据记录表格。
（6）测试验证根据拟定的测试步骤进行测试验证，记录测试结果。
