甲醇合成的工艺流程和设备甲醇合成是一种重要的工业化学反应,它是通过一系列的工艺流程和设备来完成的。
下面将详细介绍甲醇合成的工艺流程和设备。
第一步是气体净化。
原料气体主要是天然气或煤气,其中含有一些杂质,如硫化氢、二氧化碳、氨等。
这些杂质会对后续的合成反应产生不利影响,因此需要通过气体净化来去除。
气体净化主要包括硫化氢去除、二氧化碳去除和氨去除等步骤。
硫化氢可以通过催化氧化反应转化为硫,二氧化碳可以通过碱性溶液吸收,氨可以通过酸性溶液吸收。
第二步是合成气的制备。
合成气是甲醇合成的重要原料,它是一种混合气体,主要由一氧化碳和氢气组成。
合成气的制备一般采用催化剂转化法或气化法。
催化剂转化法是将天然气或煤气与蒸汽在催化剂的作用下反应生成合成气。
气化法是将煤、石油等碳质原料在高温、高压条件下气化生成合成气。
第三步是甲醇的合成。
合成气进入甲醇合成反应器后,经过一系列的反应生成甲醇。
甲醇合成一般采用低温高压条件下的催化反应。
常用的催化剂有铜-锌氧化物、铜-铝氧化物等。
甲醇合成反应的主要反应是一氧化碳和氢气生成甲醇。
反应温度一般在200-300摄氏度,压力一般在10-30兆帕。
甲醇的合成反应是一个平衡反应,需要通过适当的操作控制反应条件和催化剂的选择来提高甲醇的产率和选择性。
气体净化装置主要包括硫化氢去除器、二氧化碳去除器和氨去除器等。
硫化氢去除器通常采用催化氧化法,其中含有催化剂床层。
二氧化碳去除器采用碱性溶液吸收法,溶液中加入碱性物质,如钠碱。
氨去除器采用酸性溶液吸收法,溶液中加入酸性物质,如硫酸。
合成气制备装置主要包括催化转化装置和气化装置。
催化转化装置中含有催化剂床层,通过催化反应将天然气或煤气转化为合成气。
气化装置一般采用煤气化炉或石油气化炉,通过高温、高压条件下将煤或石油气化生成合成气。
甲醇合成反应器是甲醇合成的核心设备。
反应器一般采用垂直的压力容器,内部装有催化剂床层。
合成气经过加热后进入反应器,与催化剂发生反应生成甲醇。
甲醇合成工艺流程甲醇合成是一种重要的化学工艺,用于生产甲醇这种重要的有机化合物。
下面将介绍甲醇合成的工艺流程。
首先,甲醇合成的原料主要包括一氧化碳和氢气。
一氧化碳可以通过化石燃料的气化或者过程废气的处理得到。
而氢气可以通过天然气重整反应或者通过电解水得到。
在甲醇合成过程中,首先需要对原料进行净化和预热。
一氧化碳和氢气通过净化装置,去除其中的杂质和有毒物质。
然后,原料进入加热器,通过加热提高其温度,为后续的反应做准备。
接下来,原料进入甲醇合成反应器。
在反应器中,一氧化碳和氢气发生甲醇合成反应,生成甲醇和水。
这个反应是一个高压、高温的反应,需要使用催化剂来提高反应速率和选择性。
常用的催化剂包括铜、锌、铝和锆等金属催化剂。
反应器内部可以采用固定床、流化床或者微管等不同形式。
在反应过程中,甲醇和水汽经过冷却装置,进行冷却,使其冷凝成液体。
然后,通过分离装置,将液体甲醇和水汽进行分离。
水汽可以再循环利用,或者通过进一步处理后排放。
甲醇分离纯化是甲醇合成工艺中的重要环节。
甲醇需经过除杂工艺,去除其中的杂质,如碱金属、杂质醇、酮和酚等。
常用的方法有萃取、析出、蒸馏等。
经过精馏、提纯等处理,最终得到纯度高的甲醇产品。
在甲醇合成工艺中,还需要对废气进行处理。
废气中一般含有甲烷、氢气、一氧化碳等有价值的成分,可以通过分离和净化技术进行回收利用。
同时,废气中也含有一些有害物质,如二氧化碳、氮氧化物等,需要经过净化和处理后排放。
总结起来,甲醇合成的工艺流程主要包括原料净化预热、甲醇合成反应、冷却分离、甲醇纯化和废气处理等步骤。
这些步骤的操作和控制都需要高度的工艺和技术要求,以确保甲醇的合成和生产过程稳定、高效并符合环保要求。
甲醇合成塔串联并联甲醇是一种广泛应用于化工、燃料和医药等领域的重要化学品。
甲醇的生产通常通过甲醇合成塔来实现。
甲醇合成塔可以采用串联或并联的方式构建,下面将对这两种形式进行详细介绍。
首先,我们来了解一下串联的甲醇合成塔。
串联是指将多个反应器依次连接在一起,每个反应器都进行一定的反应。
这种方式的优点是反应器的结构简单,易于操作和控制。
同时,每个反应器都可以被独立监测和调整,有助于提高甲醇合成过程的稳定性和效率。
然而,串联的甲醇合成塔存在一个问题,即反应器之间需要通过冷凝器进行热交换,这会造成能量的损失和设备复杂度的增加。
而并联的甲醇合成塔则是将多个相同类型的反应器并联连接,每个反应器都进行完整的反应过程。
这种方式可以提供更大的反应容量和更高的生产能力,充分利用原料和催化剂,从而提高甲醇合成的产量。
此外,并联的甲醇合成塔还具有更好的热效应控制能力,能够减少能量损失。
然而,由于反应器数量的增加,该方式的设备复杂度、操作和控制难度都相应增加。
在实际应用中,选择串联或并联的甲醇合成塔要根据具体情况来定。
通常情况下,较小规模的生产单位会选择串联方式,因为其设备简单、可靠性高、操作方便。
而对于大规模生产单位,为了提高生产效率和降低成本,会考虑采用并联方式。
这可以通过增加反应器数量来实现,但也需要考虑投资、能耗、技术难度等因素。
无论是串联还是并联的甲醇合成塔,都需要注意以下几点:首先,合理选择催化剂和催化剂载体,以提高反应效率和选择性。
其次,合理控制反应温度、压力和流量等参数,以保证甲醇合成反应的顺利进行。
最后,及时清理和更换反应器中的催化剂和杂质,以避免反应器堵塞和反应效果下降。
总的来说,甲醇合成塔的串联和并联方式各有优劣,需要根据实际需求综合考虑。
选择适合的形式可以提高甲醇合成的效率和经济性,对甲醇生产具有重要指导意义。

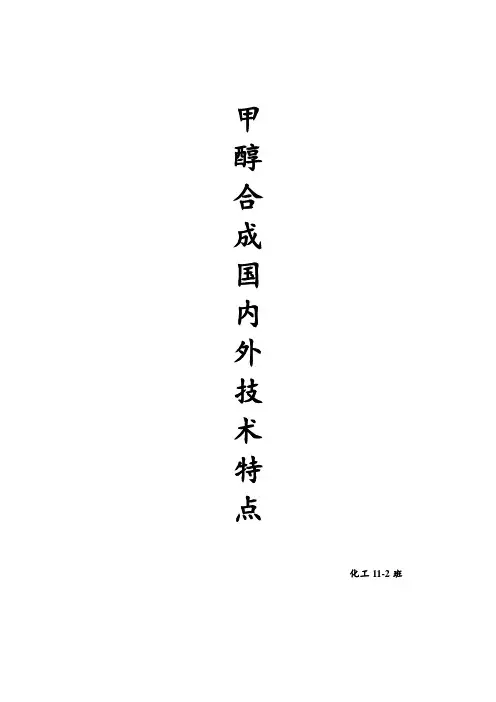

甲醇合成国内外技术特点化工11-2班甲醇合成生产技术十分成熟,工艺技术主要分三种:高压甲醇合成(30MPa以上)、中压甲醇合成(10~15MPa)和低压甲醇合成(5~10MPa)。
目前,单独以产醇为的高压法工艺因其动力消耗高、催化剂活性低以及产品质量差等原因除老合成氨系统转产外,新上装置已逐年减少甚至已被淘汰,而中压法也决大多数出现联醇工艺中,当今世界上最主要的、先进的、能耗低投资省的生产工艺归属于低压合成,由于低压法工艺较之前的高压法工艺在能耗、装置建设和单系列反应器生产能力大型化等方面具有明显的优越性,所以,目前国内外新建装置大多采用低压法,根据单套装置生产能力大小不同,其设计压力主要集中在5~8MPa范围内。
甲醇合成系统包括合成气压缩(等压合成除外)、甲醇合成、热量回收、甲醇分离等。
甲醇合成塔是核心设备,目前先进的低压合成塔主要有以下几种:(1)管壳式甲醇合成塔(2)多段冷激式甲醇合成塔(3)多段径向甲醇合成塔(4)绝热式甲醇合成塔(5)Casale轴径向混合流合成塔二、国内外技术现状甲醇生产的核心技术是甲醇合成反应器(合成塔)的结构与形式、催化床温度控制和热量的转移与利用。
反应器性能的好坏直接影响原料气和动力消耗以及设备能力的发挥,而甲醇合成反应器性能主要取决于其工艺结构,特别是在合成装置向大型化发展以后,其重要性更为突出。
1、国外目前世界上具有低压甲醇先进生产工艺的主要公司和专利商主要有丹麦托普索公司(Topsoe) 、德国鲁奇公司(Lurgi)、林德公司(Linde)、英国帝国化学公司(ICI)、日本三菱公司(MGC)、瑞士卡萨利公司(Casale)等,这些国际知名企业凭借自身的技术特点,相继开发出众多塔型,根据所采用的工艺结构基本上可以分为多段绝热型、冷管型二大类。
而冷管式又可分为气冷式和水冷式二种。
2、国内目前,国内自主开发的塔型主要有林达公司的均温塔,在国内均占有较高的市场份额,已经形成竞争发展的态势。
甲醇合成装置工艺说明目录1 概述2 技术概况3 工艺技术方案选择4 工艺流程简述5 物料平衡6 消耗7 主要操作条件8 主要设备选型9 技术和设备来源10 节能11 三废排放12 装置占地13 定员1 概述甲醇合成装置将来自低温甲醇洗的净化气转化为粗甲醇。
拟采用德国Lurgi低压甲醇合成技术。
粗甲醇送往甲醇精馏装置,弛放气去氢回收装置,闪蒸气去燃料气管网。
甲醇合成装置处理能力为507344Nm3/h净化气,甲醇产量为230吨/小时(以100%甲醇计)。
2技术概况甲醇工业化始于20世纪初,1923年德国BASF公司首先建立了一套采用Zn-Cr催化剂、合成压力为30.0MPa、规模为300吨/年的高压法甲醇生产装置。
20世纪60年代,甲醇工业随着选择性好、低温活性高的铜基催化剂开发成功而取得重大进展。
1966年英国ICI 公司研制成功Cu-Zn-Al催化剂后,推出ICI低压甲醇合成工艺,在所属Billingham工厂建立了工业化装置。
1971年德国Lurgi公司成功开发出采用活性更高的Cu-Zn-Al-V催化剂的另一著名低压法工艺-Lurgi工艺。
此后,世界各大公司竞相开发了各具特色的低压法工艺技术。
与高压法工艺相比,低压法工艺在投资和综合技术经济指标方面都具有显著优势。
以天然气为原料的甲醇厂,高压法能耗达64.8GJ/t甲醇,而大型低压法装置为29.5~31.5GJ/t 甲醇。
1970年代后国外新建的大中型甲醇装置全部采用低压法,高压法渐趋淘汰。
高、低压法甲醇生产主要操作条件如下:随着1997年德国Lurgi公司大甲醇(MegaMethanol)概念的提出,甲醇技术逐渐向大型化发展,Lurgi,Davy,Topsoe等公司相继提出大甲醇技术,各种甲醇合成技术,主要体现在甲醇合成反应器的设计上。
2.1 Lurgi甲醇反应器传统的Lurgi甲醇反应器为列管等温反应器,其结构形式与管壳式换热器非常类似,列管内装填催化剂,管间为沸腾水。

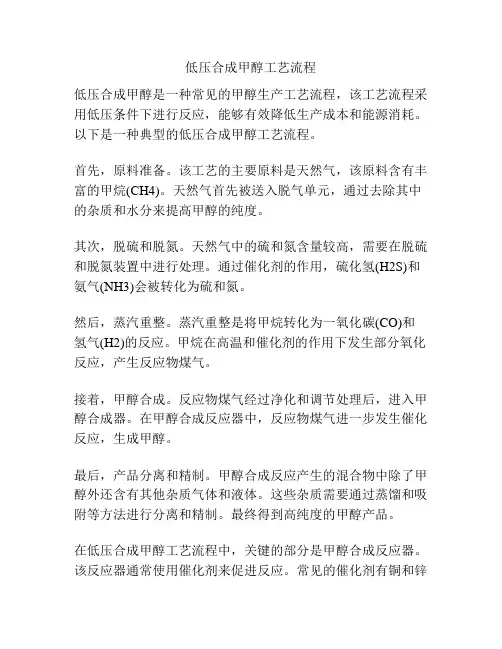

低压合成甲醇工艺流程低压合成甲醇是一种常见的甲醇生产工艺流程,该工艺流程采用低压条件下进行反应,能够有效降低生产成本和能源消耗。
以下是一种典型的低压合成甲醇工艺流程。
首先,原料准备。
该工艺的主要原料是天然气,该原料含有丰富的甲烷(CH4)。
天然气首先被送入脱气单元,通过去除其中的杂质和水分来提高甲醇的纯度。
其次,脱硫和脱氮。
天然气中的硫和氮含量较高,需要在脱硫和脱氮装置中进行处理。
通过催化剂的作用,硫化氢(H2S)和氨气(NH3)会被转化为硫和氮。
然后,蒸汽重整。
蒸汽重整是将甲烷转化为一氧化碳(CO)和氢气(H2)的反应。
甲烷在高温和催化剂的作用下发生部分氧化反应,产生反应物煤气。
接着,甲醇合成。
反应物煤气经过净化和调节处理后,进入甲醇合成器。
在甲醇合成反应器中,反应物煤气进一步发生催化反应,生成甲醇。
最后,产品分离和精制。
甲醇合成反应产生的混合物中除了甲醇外还含有其他杂质气体和液体。
这些杂质需要通过蒸馏和吸附等方法进行分离和精制。
最终得到高纯度的甲醇产品。
在低压合成甲醇工艺流程中,关键的部分是甲醇合成反应器。
该反应器通常使用催化剂来促进反应。
常见的催化剂有铜和锌等金属催化剂。
催化剂的选择和配置将直接影响甲醇的产率和纯度。
此外,该工艺流程还需要设备如反应器、分离塔、冷凝器等设备来实现反应物的转化和产品的精制。
低压合成甲醇工艺流程具有成本低、能源消耗低的优势,因此在甲醇生产中得到广泛应用。
随着科技的进步,工艺流程的改进和优化也在不断进行,目的是进一步提高产率和纯度,降低能耗和环境影响。
甲醇合成的工艺流程和设备甲醇是一种重要的化工原料,广泛应用于化工、医药、食品等领域。
甲醇的合成工艺流程主要包括天然气制甲醇和煤制甲醇两种。
以下将以天然气制甲醇为例,介绍甲醇的合成工艺流程和设备。
1. 甲醇合成工艺流程甲醇的合成主要通过气相合成法进行,该方法通过一系列复杂的催化反应将一氧化碳和氢气合成甲醇。
具体的工艺流程如下:- 天然气→天然气净化→变化转换反应→合成气→合成气净化→合成气改质→甲醇合成→甲醇回收2. 甲醇合成设备甲醇合成设备主要包括催化反应器、冷凝器、分离塔等:- 催化反应器:将一氧化碳和氢气催化反应生成甲醇,需要具有较高的反应活性和选择性。
- 冷凝器:用于冷却和凝结合成气中的甲醇,使其形成液体甲醇。
- 分离塔:用于将液体甲醇从残余的气相中分离出来,保证甲醇的纯度和回收率。
3. 甲醇生产过程甲醇生产过程主要包括天然气的催化转变、合成气的制备、甲醇的合成和甲醇的回收等环节。
整个过程需要耗费大量的热能和电能,因此需要具备较为完备的能源设施和配套设备。
总的来说,甲醇的合成工艺流程较为复杂,需要涉及多个催化反应和分离过程,所需要的设备也比较繁杂。
企业在进行甲醇合成生产时,需要充分考虑到工艺流程和设备配置,确保生产过程的高效稳定。
甲醇是一种重要的化学品,其合成工艺的复杂性和对能源的依赖性使得甲醇工业在全球范围内备受关注。
天然气制甲醇是目前全球最为主流的甲醇生产工艺。
下面将详细介绍甲醇的合成工艺流程和设备,以及在甲醇生产过程中可能出现的关键技术和挑战。
4. 甲醇合成过程甲醇的合成工艺主要涉及以下几个过程:4.1 天然气制备合成气首先,天然气需要在天然气净化设备中进行净化处理,去除其中的硫化氢、二氧化碳和水等杂质。
通过石灰石和干燥剂的吸附、脱硫等处理,可使天然气达到合成气制备的要求。
然后,经催化转化反应,天然气中的甲烷和水蒸气进行高温反应,生成一氧化碳和氢气,形成合成气。
4.2 合成气的制备合成气是由一氧化碳和氢气所组成的气体混合物,它是甲醇合成的重要中间产物。
