步进电机控制及驱动电路的设计

一文搞懂步进电机特性原理及驱动器设计1、步进电机的概念步进电机是将电脉冲信号，转变为角位移或线位移的开环控制电机，又称为脉冲电机。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响。

当步进驱动器接收到一个脉冲信号时，它就可以驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”。

步进电机的旋转是以固定的角度一步一步运行的，可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的，同时可以通过控制脉冲频率，来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机多用于数字式计算机的外部设备，以及打印机、绘图机和磁盘等装置。

2、步进电机的特点步进电机工作时的位置和速度信号不反馈给控制系统，如果电机工作时的位置和速度信号反馈给控制系统，那么它就属于伺服电机。

相对于伺服电机，步进电机的控制相对简单，但不适用于精度要求较高的场合。

步进电机的优点和缺点都非常的突出，优点集中于控制简单、精度高，缺点是噪声、震动和效率，它没有累积误差，结构简单，使用维修方便，制造成本低。

步进电机带动负载惯量的能力大，适用于中小型机床和速度精度要求不高的地方，缺点是效率较低、发热大，有时会“失步”。

优缺点如下所示。

优点：1. 电机操作易于通过脉冲信号输入到电机进行控制；2. 不需要反馈电路以返回旋转轴的位置和速度信息（开环控制）；3. 由于没有接触电刷而实现了更大的可靠性。

缺点：1. 需要脉冲信号输出电路；2. 当控制不适当的时候，可能会出现同步丢失；3. 由于在旋转轴停止后仍然存在电流而产生热量。

3、步进电机的分类在相同电流且相同转矩输出的条件下，单极型步进电机比双极型步进电机多一倍的线圈，成本更高，控制电路的结构也不一样，目前市场上流行的大多是双极型步进电机。

步进电机在构造上通常主要按照转子特点和定子绕组进行分类，下面将详细介绍这两种类型的分类。

按照转子分类，有三种主要类型：反应式（VR型）、永磁式（PM型）、混合式（HB型）。

四相步进电机驱动电路及驱动程序设计我们用一个单片机控制多个步进电机指挥跳舞机器人的双肩、双肘和双脚伴着音乐做出各种协调舒缓充满感情的动作，荣获一等奖。

电路采用74373锁存，74LS244和ULN2003作电压和电流驱动，单片机（Atc52）作脉冲序列信号发生器。

程序设计基于中断服务和总线分时利用方式，实时更新各个电机的速度、方向。

整个舞蹈由运动数据所决定的一截截动作无缝连接而成。

本文主要介绍一下这个机器人的四相五线制步进电机驱动电路及程序设计.1、步进电机简介步进电机根据内部线圈个数不同分为二相制、三相制、四相制等。

本文以四相制为例介绍其内部结构。

图1为四相五线制步进电机内部结构示意图。

2、四相五线制步进电机的驱动电路电路主要由单片机工作外围电路、信号锁存和放大电路组成。

我们利用了单片机的I/O端口，通过74373锁存，由74LS244驱动，ULN2003对信号进行放大。

8个电机共用4bit I/O端口作为数据总线，向电机传送步进脉冲。

每个电机分配1bit的I/O端口用作74373锁存信号，锁存步进电机四相脉冲，经ULN2003放大到12V驱动电机运转。

电路原理图（部分）如图2所示。

（1）Intel 8051系列单片机是一种8位的嵌入式控制器，可寻址64K字节，共有32个可编程双向I/O口，分别称为P0～P3。

该系列单片机上集成8K的ROM，128字节RAM可供使用。

（2）74LS244为三态控制芯片，目的是使单片机足以驱动ULN2003。

ULN2003是常用的达林顿管阵列，工作电压是12V，可以提供足够的电流以驱动步进电机。

关于这些芯片的详细介绍可参见它们各自的数据手册。

（3）74373是电平控制锁存器，它可使多个步进电机共用一组数据总线。

我们用P1.0～P1.7作为8个电机的锁存信号输出端，见表1。

这是一种基于总线分时复用的方式，以动态扫描的方式来发送控制信号，这和高级操作系统里的多任务进程调度的思想一致。

步进电机H桥功率驱动电路设计步进电机是一种特殊的直流电机，可以通过一定的控制方式实现精准的角度控制。

步进电机的驱动电路通常采用H桥功率驱动电路，其中H桥电路是通过四个开关元件（通常是MOSFET管或者IGBT管）和两个电源组成的，能够实现电机的正、反向旋转。

H桥电路由四个开关元件组成，其中开关S1和S4连接在一起，共同控制电机的一个端口，开关S2和S3连接在一起，共同控制电机的另一个端口。

H桥电路有四种状态：S1和S4为导通状态，S2和S3为截止状态；S2和S3为导通状态，S1和S4为截止状态；S1和S3为导通状态，S2和S4为截止状态；S2和S4为导通状态，S1和S3为截止状态。

步进电机的驱动原理是通过控制H桥电路的四种状态，使得电机在施加电源电压的不同方向上旋转。

控制步进电机的一个重要参数是步距角，即电机每转一圈所走过的角度。

根据步距角的大小，步进电机可以分为全角步进电机和半角步进电机。

全角步进电机的步距角为360度/步数，控制方式可以是单相驱动方式或者双相驱动方式。

单相驱动方式只需要两个驱动电路，一个控制电机的一个端口，另一个端口通过调整S1和S4的导通时间来实现，通过调整导通的时间长短，可以控制电机的速度。

双相驱动方式需要四个驱动电路，分别控制电机的两个端口，通过交替切换四种状态来实现控制。

半角步进电机的步距角为360度/（2×步数）。

控制半角步进电机通常采用四相驱动方式，需要八个驱动电路，通过交替切换八种状态来实现控制。

四相驱动方式的原理是将步进电机的一个端口分成四段，通过施加电源电压的不同顺序，使得电机在不同的相邻段上产生磁场，并完成旋转。

步进电机的驱动电路设计需要考虑以下几个问题：1.驱动电路的工作电压范围，要能适应电机的额定电压以及工作电压波动范围。

2.驱动电路的开关元件的选型，要能够满足电流和功率的要求，并具有足够的开关速度。

3.驱动电路的保护措施，要考虑过流、过热等异常情况的保护。

基于单片机的步进电机控制电路设计
步进电机是一种应用广泛的电机，它的控制方式是通过逐步改变电流来驱动电机转动。

基于单片机的步进电机控制电路设计可以使步进电机的控制更加精确、方便和自动化。

下面将介绍一下如何设计一台基于单片机的步进电机控制电路。

首先，我们需要选择合适的单片机。

对于步进电机控制，需要一个I/O口数目足够的单片机，并且要求计算速度快、性能稳定。

常用的单片机有AT89C51、AVR、PIC、STM32等，其
中STM32拥有强大的计算能力和外设支持，非常适合用于步
进电机控制电路的设计。

接下来，我们需要考虑步进电机的驱动方式。

步进电机可以采用全步进或半步进两种方式驱动。

全步进控制方式会让电机一步步转动，步距为180度，转速慢但精确度高，而半步进控制方式可以让电机先半步，再进入全步进控制，提高了转速同时又保持了较高的精度。

最后，我们需要设计电路连接和代码编写。

在电路连接方面，需要将单片机输出引脚和驱动芯片的控制引脚相连，同时将驱动芯片输出端和电机的相应引脚相连。

在代码编写方面，需要根据所选单片机的指令集来编写步进电机控制引脚输出的程序，实现步进电机转速和方向的控制。

综上所述，基于单片机的步进电机控制电路设计需要选取合适的单片机，选择合适的步进电机驱动方式，并根据电路连接和
代码编写来实现电机的精确控制。

这样设计出的步进电机控制电路可以应用于各种机械设备控制，使之更加智能化和自动化。

三相步进电机驱动电路设计一、引言步进电机是一种将电脉冲信号转换为机械转动的电动机，具有结构简单、定位精度高、起动停止快的特点，被广泛应用于数控机床、机器人、自动化设备等领域。

本文将介绍三相步进电机驱动电路的设计。

二、驱动原理三相步进电机的驱动原理基于磁场交替作用的原理，通过控制电流的改变，使电机在不同的磁场中转动。

它分为两种驱动方式：全、半步进驱动。

全步进驱动方式中，步进电机每接收一个脉冲信号就转动一个步距，而在半步进驱动方式中，步进电机每接收一个脉冲信号就转动半个步距。

本文以全步进驱动为例进行设计。

三、电路设计1.电源电路：步进电机驱动电路需要一个稳定的直流电源，通常使用电容滤波器和稳压电路来提供稳定的电压输出，保证电机正常工作。

2.脉冲发生及控制电路：脉冲发生电路产生脉冲信号，用于控制步进电机的转动。

常用的发生电路有震荡电路和微处理器控制电路。

本文以震荡电路为例，通过计算电容充放电时间确定震荡频率。

3.驱动电路：驱动电路是步进电机的核心，它将脉冲信号转换为电流控制信号，控制步进电机的转动。

常用的驱动方式有双H桥驱动和高低电平驱动。

本文以双H桥驱动为例进行设计。

4.电流检测和反馈电路：为了控制步进电机的转速和转矩，需要对电机的电流进行检测和反馈。

常用的检测电路有电阻检测和霍尔效应检测。

通过检测电流大小，可以调节驱动电流，以达到控制步进电机的效果。

5.保护电路：为了保护步进电机和驱动电路的安全，需要设计相应的保护电路。

常见的保护电路有过流保护电路、过热保护电路和短路保护电路等。

四、总结本文介绍了三相步进电机驱动电路的设计。

通过合理设计电路，可以实现对步进电机的控制和保护，提高步进电机的运行效果和寿命。

未来，可以进一步研究和改进三相步进电机驱动电路的设计，以满足更高精度、更高速度的步进电机应用需求。

如何优化步进电机的驱动电路设计提高可靠性在现代工业自动化和控制系统中，步进电机以其精确的定位和控制能力得到了广泛的应用。

然而，要确保步进电机能够稳定、可靠地运行，优化其驱动电路设计至关重要。

一个良好的驱动电路不仅能够提高电机的性能，还能增强系统的可靠性，减少故障发生的概率。

接下来，我们将探讨如何通过一系列的方法和策略来优化步进电机的驱动电路设计，从而提高其可靠性。

首先，电源供应的稳定性是优化驱动电路设计的基础。

不稳定的电源可能导致电机运行异常、产生噪声甚至损坏电机。

因此，我们需要选择合适的电源模块，确保其能够提供稳定、纯净的电压和电流。

同时，为了应对电源波动和干扰，添加适当的滤波电容和稳压电路是必不可少的。

这些措施可以有效地减少电源噪声对驱动电路的影响，提高电机运行的稳定性。

在驱动芯片的选择上，需要根据步进电机的规格和应用需求进行仔细考量。

不同的驱动芯片具有不同的性能特点，如电流输出能力、细分精度、保护功能等。

例如，对于需要高精度控制的应用，应选择具有高细分精度的驱动芯片；而对于负载较大的电机，则需要选择电流输出能力较强的芯片。

此外，驱动芯片的保护功能也不容忽视，如过流保护、过热保护和欠压保护等。

这些保护功能可以在异常情况下及时切断电机的电源，避免电机和驱动电路受到损坏。

合理的布线和布局对于提高驱动电路的可靠性同样重要。

在电路设计中，应尽量缩短驱动芯片与电机之间的连线长度，以减少线路电阻和电感对信号传输的影响。

同时，要注意将电源线和信号线分开布置，避免相互干扰。

在电路板的布局上，应将发热元件合理分布，留出足够的散热空间，以防止过热导致的电路故障。

细分驱动技术是优化步进电机性能的有效手段。

通过细分驱动，可以将电机的步距角进一步细分，使电机的运行更加平稳、精度更高。

细分驱动的实现通常是通过控制驱动芯片的电流输出方式来实现的。

在设计细分驱动电路时，需要精确计算电流的大小和变化规律，以确保电机的平稳运行。

步进电机驱动方案概述步进电机是一种非常常用的电动机，常用于需要精确位置控制的设备和系统中。

它通过控制电流的方向和大小来实现旋转，在许多应用中具有良好的性能和可靠性。

步进电机驱动方案是指将电机与控制电路相结合，实现对步进电机运动的控制和驱动。

本文将介绍几种常见的步进电机驱动方案，包括单相和双相驱动方案。

我们将重点讨论它们的原理、优缺点以及适用场景，以帮助读者选择最合适的步进电机驱动方案。

单相驱动方案原理单相驱动方案是最简单和常见的步进电机驱动方案之一。

它基于步进电机的特性：每个电极组依次激活和关闭，以便使电机转动。

单相驱动方案使用两个晶体管来控制电机的两个电极，通常称为A相和B 相。

通过控制晶体管的导通和断开，可以实现步进电机的旋转。

优点•简单的电路结构•成本低•容易理解和实现缺点•输出力矩较低•不适用于高速应用•低效率适用场景•低成本应用•速度要求不高的应用•不需要高力矩的应用双相驱动方案原理双相驱动方案是一种改进的驱动方案，通过使用四个晶体管来控制步进电机的两个相。

与单相驱动方案相比，双相驱动方案可以提供更高的力矩和速度。

在双相驱动方案中，每个相都包含两个电极，通常称为A+、A-和B+、B-。

通过改变晶体管的导通和断开，可以实现电机的旋转。

在每个步进脉冲中，晶体管依次导通和断开，使电机转动。

优点•较高的力矩输出•较高的速度•较高的效率缺点•复杂的电路结构•成本较高适用场景•高速应用•高力矩要求的应用•对效率要求较高的应用高级驱动方案除了单相和双相驱动方案，还有一些高级的步进电机驱动方案，用于满足更复杂的应用需求。

这些方案通常包括使用更多的相位和更复杂的电路。

例如，四相驱动方案通过使用八个晶体管和四个相位来控制电机。

这种方案提供了更高的细分能力和更平滑的运动。

另一种高级的驱动方案是微步进驱动，通过改变步进脉冲的频率和幅度来实现更精细的控制。

微步进驱动可以提供更高的精度和平滑的运动。

这些高级驱动方案在某些特定的应用中非常有用，但也更加复杂和昂贵。

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件，具有快速启动能力，定位精度高，能够直接接受数字量，因此被广泛地应用于数字控制系统中，如数模转换装置、精确定位、计算机外围设备等，在现代控制领域起着非常重要的作用。

本设计运用了8086 CPU芯片以及74273芯片、8255A芯片和步进电机以及7位小功率驱动芯片ULN2003A、指示灯等辅助硬件电路，设计了步进电机正反转及调速系统。

绘制软件流程图，进行了软件设计并编写了源程序，最后对软硬件系统进行联合调试。

该步进电机的正反转及调速系统具有控制步进电机正反转的功能，还可以对步进电机进行调速。

关键词：步进电机；正反转；调速控制；ULN2003A芯片；8086微机系统1、课程设计任务书1.1任务和目的 (4)1.2设计题目 (4)1.3内容和要求 (4)1.4列出使用元器件和设备清单 (4)2、绪论 (4)3、步进电机的总体方案 (6)4、步进电机的硬件设计 (7)4.1总体设计思路 (7)4.2电路原理图 (10)4.3线路连接图 (11)5、步进电机软件设计 (12)5. 1流程图 (12)5.2控制程序 (14)&调试说明 (19)6.1调试过程 (19)6.2调试缺陷 (19)7、总结收获 (19)8、参考文献 (20)附录：元器件及设计清单1. 课程设计任务书1.1任务和目的掌握微机硬件和软件综合设计的方法。

1.2设计题目步进电机控制系统设计1.3内容和要求1. 基本要求：控制步进电机转动，要求转速1步/1秒；设计实现接口驱动电路。

2. 提高要求：改善步进电机的控制性能，控制步进电机转/停；正转/反转；改变转速（至少3挡）；1.4列出使用元器件和设备清单8086cpu可编程并行接口8255指示灯键盘74LS138译码器驱动模块步进电机2. 绪论步进电机又称脉冲电动机或阶跃电动机，国外一般称为Step motor或Steeping motor、Stepper servo Steppe,等等。

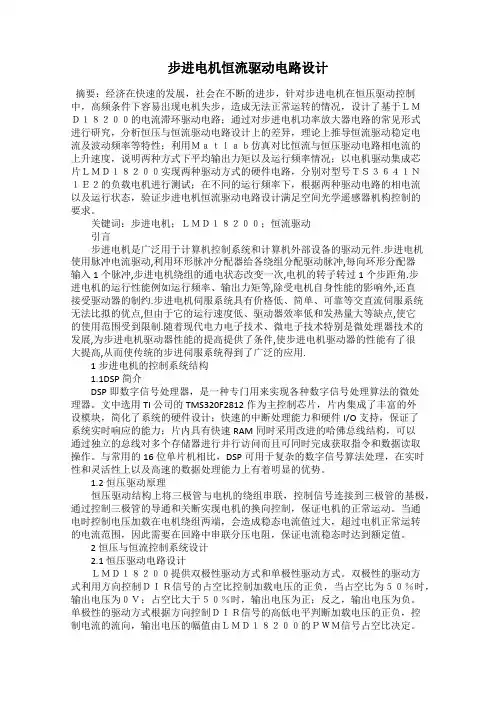

步进电机恒流驱动电路设计摘要：经济在快速的发展，社会在不断的进步，针对步进电机在恒压驱动控制中，高频条件下容易出现电机失步，造成无法正常运转的情况，设计了基于ＬＭＤ１８２００的电流滞环驱动电路；通过对步进电机功率放大器电路的常见形式进行研究，分析恒压与恒流驱动电路设计上的差异，理论上推导恒流驱动稳定电流及波动频率等特性；利用Ｍａｔｌａｂ仿真对比恒流与恒压驱动电路相电流的上升速度，说明两种方式下平均输出力矩以及运行频率情况；以电机驱动集成芯片ＬＭＤ１８２００实现两种驱动方式的硬件电路，分别对型号ＴＳ３６４１Ｎ１Ｅ２的负载电机进行测试；在不同的运行频率下，根据两种驱动电路的相电流以及运行状态，验证步进电机恒流驱动电路设计满足空间光学遥感器机构控制的要求。

关键词：步进电机；ＬＭＤ１８２００；恒流驱动引言步进电机是广泛用于计算机控制系统和计算机外部设备的驱动元件.步进电机使用脉冲电流驱动,利用环形脉冲分配器给各绕组分配驱动脉冲,每向环形分配器输入1个脉冲,步进电机绕组的通电状态改变一次,电机的转子转过1个步距角.步进电机的运行性能例如运行频率、输出力矩等,除受电机自身性能的影响外,还直接受驱动器的制约.步进电机伺服系统具有价格低、简单、可靠等交直流伺服系统无法比拟的优点,但由于它的运行速度低、驱动器效率低和发热量大等缺点,使它的使用范围受到限制.随着现代电力电子技术、微电子技术特别是微处理器技术的发展,为步进电机驱动器性能的提高提供了条件,使步进电机驱动器的性能有了很大提高,从而使传统的步进伺服系统得到了广泛的应用.1步进电机的控制系统结构1.1DSP简介DSP即数字信号处理器，是一种专门用来实现各种数字信号处理算法的微处理器。

文中选用TI公司的TMS320F2812作为主控制芯片，片内集成了丰富的外设模块，简化了系统的硬件设计；快速的中断处理能力和硬件I/O支持，保证了系统实时响应的能力；片内具有快速RAM同时采用改进的哈佛总线结构，可以通过独立的总线对多个存储器进行并行访问而且可同时完成获取指令和数据读取操作。

步进电机控制系统的设计
步进电机控制系统是一种常见的电机控制系统，用于控制步进电机的速度和方向。

设计步进电机控制系统需要考虑以下几个方面：
1. 选择合适的步进电机：根据应用场景，选择适合的步进电机型号和规格。

根据步进电机的电阻、电感等参数，计算出合适的电流和电压。

2. 选择合适的驱动器：根据步进电机的规格和控制要求，选择适合的驱动器型号。

常见的驱动器有常流驱动器和常压驱动器两种。

常流驱动器适用于控制步进电机的转速和保证输出力矩的精度；常压驱动器适用于控制步进电机的位置和运动精度。

3. 设计控制电路：根据步进电机的控制要求，设计相应的控制电路，包括信号输入电路、脉冲控制电路和电源电路。

根据实际需求，可以选择使用微控制器、PLC或者其他控制器实现控制。

4. 编写控制程序：根据实际控制要求，编写相应的控制程序。

程序可以使用各种高级语言编写，如C语言、Python等。

5. 测试和调试：完成步进电机控制系统的设计后，需要进行测试和调试。

测试包括电路测试和控制程序测试。

进行测试时需要注意安全，避免电路短路、过载等问题。

在调试过程中，需要根据测试结果进行调整优化，直到达到预期的控制效果。

总之，步进电机控制系统的设计需要充分考虑电机的规格和控制要求，选择合适的驱动器和控制器，设计合适的控制电路和编写适合的控制程序，并进行充分的测试和调试。

步进电机控制驱动电路设计一、任务步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件，它在速度、位置等控制领域被广泛地应用。

但步进电机必须由环形脉冲信号、功率驱动电路等组成控制系统方可使用。

设计一个三相步进电机控制驱动电路。

二、要求1．基本要求1）时钟脉冲产生电路，能实现步进电机的正转、反转、手动（点动）和自动控制；2）用IC设计一个具有“自启动”功能的三相三拍环形分配器；3）能驱动三相步进电机的功放电路。

使用的是三相步进电机，工作相电压为12V2．发挥部分1）设计的环形分配器可实现“三相单三拍”、“三相双三拍”和“三相六拍”的多工作方式选择；2）完成步进电机供电电源电路设计；3）其它创新。

操作说明(与实际电路相对应):（从上到下依次）（从左到右）短路环： 1 2 3 4 开关：1 4 工作模式：断开接通断开接通0 0 三相单三拍正转断开接通断开接通0 1 三相单三拍反转断开接通断开接通0 0 三相六拍反转断开接通断开接通0 1 三相六拍正转接通断开接通断开0 0 三相双三拍正转接通断开接通断开0 1 三相双三拍反转注意：按键按下为0 向上为1如果在工作时有异常情况请按复位键调节变阻器2可以调节速度的大小摘要本设计采用自己设计的电源来给整个电路供电，用具有置位，清零功能的JK触发器74LS76作为主要器件来设计环行分配器，来对555定时器产生的脉冲进行分配，通过功率放大电路来对步进电机进行驱动，从而来完成题目中的要求。

并且产生的脉冲的频率可以控制，从而来控制步进电机的速度，环形分配器中具有复位的功能，在对于异常情况可以按复位键来重新工作。

本系统具有以下的特点：1．时钟脉冲产生电路，能实现步进电机的正转、反转、手动（点动）和自动控制；2．具有“自启动”的功能。

3．可以工作在“三相单三拍”、“三相双三拍”和“三相六拍”的多工作方式选择的状态下。

4．具有复位的功能。

（创新）5．具有速度可变的功能。

引言国内控制器的研究起步较晚，运动控制技术为一门多学科交叉的技术，是一个以自动控制理论和现代控制理论为基础，包括许多不同学科的技术领域。

如电机技术、电力电子技术、微电子技术、传感器技术、控制理论和微计算机技术等，运动控制技术是这些技术的有机结合体。

总体上来说，国内研究取得很大的进步，但无论从控制器还是从控制软件上来看，与国外相比还是具有一定差距。

传统上由纯电路设计的步进电机控制和驱动电路一般较复杂，成本又高，而且一旦成型就难于修改，可移植性差，难以适应一些智能化要求较高的场合。

单片机的普及与应用，为步进电机的应用开辟了广阔的前景，使得以往用硬件电路构成的庞大复杂的控制器得以用软件实现，将会避免复杂电路的设设计，既降低了硬件成本又提高了控制的灵活性、可靠性及多功能性。

本文主要介绍了步进电机的基本原理及AT89C51单片机的性能特点。

设计主要研究了一种基于AT89C51单片机和ULN2003驱动芯片的步进电机控制及驱动电路系统。

该系统可分为：控制模块、驱动模块、显示模块、人机交互模块四大部分。

其中采用AT89C51单片机作为控制模块的核心，利用单片机编程实现了对步进电机启动停止、正转反转、加速减速等功能的基本控制。

驱动模块由芯片ULN2003A驱动步进电机工作；显示部分由七段LED共阴数码管组成；人机互换部分由相应的按键实现相应的功能。

通过实际测试表明本设计系统的性能优于传统步进电机控制器，具有结构简单、可靠性高、实用性强、人机接口简单方便、性价比高等特点。

目录1设计原理及方案 (3)1.1 设计原理 (3)1.2 设计方案 (3)1.2.1 方案一 (4)1.2.2 方案二 (5)1.2.3 方案比较及选择 (6)2 设计实现 (7)2.1 主要元器件介绍 (7)2.1.1 四相六线步进电机的介绍 (7)2.1.2 AT89C51单片机芯片介绍 (9)2.1.3 ULN2003芯片介绍 (10)2.1.4 LED七段数码管介绍 (10)2.2 步进电机控制及驱动系统电路设计实现 (11)2.2.1 硬件设计 (11)2.2.2 软件设计 (14)3 电路调试 (15)3.1 软件的仿真 (15)3.2 硬件电路的调试 (16)4 数据分析及总结 (17)4.1 测试数据及说明 (17)4.2 总结 (18)参考文献 (19)附录 (20)1设计原理及方案1.1 设计原理步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

步进驱动器控制电机抱闸驱动电路的制作方法步进驱动器是一种常用于控制步进电机的装置，其可以控制电机按照一定的步进角度旋转。

而电机抱闸驱动电路则是用来控制电机抱闸的装置，它可以通过控制电机的转动方向和速度来实现对抱闸的控制。

本文将介绍一种制作步进驱动器控制电机抱闸驱动电路的方法，以下是步骤：1.准备材料和工具制作步进驱动器控制电机抱闸驱动电路所需的材料包括：步进驱动器模块、电机抱闸模块、电源适配器、连接线等。

还需要使用螺丝刀、钳子、压线钳等工具。

2.连接电源适配器和电机抱闸模块首先，将电源适配器的正负极分别与电机抱闸模块的正负极连接，这样可以为电机提供稳定的电源。

3.连接步进驱动器模块和电机抱闸模块将步进驱动器模块的脉冲、方向和使能信号引脚分别与电机抱闸模块的对应信号输入引脚连接。

通常，脉冲信号用来控制步进电机的转动角度，方向信号用来指示电机的转动方向，使能信号用来启用或禁用电机抱闸。

4.连接电机抱闸和步进驱动器模块将电机抱闸的相线分别与步进驱动器模块的对应输出引脚连接。

根据电机抱闸模块的连接方式和步进驱动器模块的输出方式，正确地连接电机抱闸和步进驱动器。

5.连接电源适配器和步进驱动器模块将电源适配器的正负极分别与步进驱动器模块的正负极连接，这样可以为步进驱动器提供稳定的电源。

6.调试和测试完成连接后，进行电路的调试和测试。

可以通过发送脉冲和方向信号，以及控制使能信号的高低电平来测试电机抱闸的转动情况。

根据测试结果，调整电路或参数，直至达到满意的效果。

制作步进驱动器控制电机抱闸驱动电路需要一定的电子知识和技能，同时需要注意正确接线和安全使用电源。

在实际制作过程中，还需要根据具体的步进驱动器和电机抱闸的型号和参数进行正确的连接和设置。

这里介绍的方法只是一种示范，具体操作还需根据实际情况进行调整。

总之，只要按照正确的步骤和方法进行安装和调试，就能够制作出一个稳定可靠的步进驱动器控制电机抱闸驱动电路。

如何优化步进电机的驱动电路设计提高性能在现代的自动化控制领域，步进电机以其精确的位置控制和简单的结构而被广泛应用。

然而，要充分发挥步进电机的性能，其驱动电路的设计至关重要。

一个优化良好的驱动电路不仅能够提高电机的运行效率和精度，还能增强系统的稳定性和可靠性。

接下来，我们将深入探讨如何优化步进电机的驱动电路设计，以提升其整体性能。

首先，电源供应的稳定性是优化驱动电路的基础。

一个稳定且纯净的电源能够为驱动电路提供持续、准确的能量，减少电源波动对电机运行的影响。

在选择电源时，要根据电机的功率需求和工作环境来确定合适的电压和电流规格。

同时，为了抑制电源中的噪声和干扰，可采用滤波电容和电感等元件进行滤波处理。

驱动芯片的选择也是关键的一步。

市场上有多种类型的驱动芯片可供选择，它们在性能、功能和价格上存在差异。

在选择时，需要考虑电机的相数、电流要求、细分精度等因素。

例如，对于高精度要求的应用，应选择具有高细分能力的驱动芯片；对于大电流驱动的电机，则需要选择能够承受较大电流的驱动芯片。

电流控制方式对于电机性能的提升有着重要影响。

常见的电流控制方式有恒流控制和斩波控制。

恒流控制能够提供稳定的电流输出，确保电机在不同负载条件下的运行平稳性。

斩波控制则通过调节脉冲宽度来控制电流，具有较高的效率和响应速度。

在实际应用中，可以根据具体需求灵活选择或结合使用这两种控制方式。

细分技术是提高步进电机精度和运行平稳性的有效手段。

通过细分，将一个整步细分为多个微步，使得电机的步距角变小，从而实现更精确的位置控制和平滑的运动。

在设计细分电路时，需要合理设置细分倍数和相关的参数，以达到最佳的细分效果。

为了减少电机运行中的噪声和振动，合理的阻尼电路设计必不可少。

阻尼电路可以吸收电机在切换相时产生的反电动势，降低电磁干扰和噪声。

常见的阻尼方式包括电阻阻尼和电容阻尼，其参数的选择需要根据电机的特性和工作频率进行调整。

此外，保护电路的设计也是优化驱动电路的重要环节。

实验五PWM配置及步进电机控制一、实验目的1. 了解步进电机驱动原理;2. 了解步进电机的控制原理;3. 熟悉使用PWM控制步进电机的运行。

二、实验主要内容1. DSP的初始化;2. ePWM模块初始化与配置;3. 步进电机的驱动程序。

三、实验基本原理1. 步进电机的驱动：图1 是单极性步进电机驱动的典型电路，图中的方块为驱动开关。

针对SEED-DEC 中直流电机系统的动作要求，步进电机驱动电路设计思路如下：1）电机采用15V直流电源供电;2）4路控制信号由DSP提供，信号为CMOS标准电平，通过排线接入并下拉;3）使用达林顿管TIP31C代替IRL549作为电机驱动开关，基级串接100欧电阻减小MOS管的寄生震荡;4）使用快速二极管IN4007完成保护功能，以免电机换向时烧毁电机;图 1 步进电机驱动电路2. 步进电机的控制一般分为四相四拍与四相八拍两种方式，其中前者称为全步，后者称为半步。

步进电机在这个实验中选择的时M35SP-7N，其步进角为7.5°，是一种单极性步进电机。

它的结构如图2：图 2 步进电机结构四、实验过程和关键程序解读1. 启动CCS，进入CCS的操作环境，并导入stepmotor工程。

2. 加载stepmotor工程，添加xml文件3. 阅读源代码1）初始化系统控制寄存器与要使用的GPIO：2）关中断、初始化PIE、初始化PIE向量表3）关ePWM时钟，配置后打开时钟，并更新中断向量表4）ePWM初始化函数（以EPwm1为例）：EPWM2的其他配置与1相同，不用的在于一些事件产生的动作不同：其产生的pwm波为CMPAABCD线圈按照ACBD的次序导通步进电机接线示意图（2b-A、1b-B、1a-C、2a-D）：则步进电机顺时针旋转4. 按照老师要求修改源代码1）改变步进电机的转速在使用直流电机时，通常是用占空比来调节转速的，但是在步进电机中，是通过改变PWM的频率来调整的，因为在一个PWM周期中，步进电机改变的相位是一样的，所以PWM频率越高，改变相同相位就越快，所以转速也越快，程序中我们只需改变TBPRD的值即可。
