1.5-4水利水电工程排水管、止水、伸缩缝工序质量

21
表1.11高压喷射灌浆单元工程质量评定表填表说明3
8、单元工程效果检查：
1）物探检验结果符合设计要求 2）抽水试验：渗透系数K≤K设
示例规定
9、单元工程质量标准：在本单元灌浆孔全部 合格的前提下，若优良孔占70%及以上，且 单元效果检查优良，则评为“优良”；若优 良孔数达不到70%，或单元效果检查只评为 合格，则本单元评为“合格”。
23
表1.14混凝土防渗墙单元工程质量评定表填表说明2
4、单元工程质量标准：在槽孔的主要检查(测) 项目符合质量标准的前提下，凡其它检查项目 基本符合质量标准，且其它检测项目有70%及 以上符合质量标准的，评为“合格”。凡其它 检查项目全部符合质量标准，且其它检测项目 有90%及以上符合质量标准的，评为“优良”。
18
表1.8 岩石地基帷幕灌浆单元工程质量评定表 填表说明4 7、单元工程效果检查：帷幕灌浆检查孔的数量 宜为灌浆孔总数的10%，一个单元工程内，至 少应布臵1个检查孔。压水试验在该部位灌浆结 束14d后进行。检查孔位采取岩芯，计算获得 率并加以描述。 示例规定 8、单元工程质量标准：在本单元灌浆孔全部合 格的前提下，若优良孔占70%及以上，且单元效 果检查为优良，则评为“优良”；若优良孔数 达不到70%，或单元效果检查只评为合格，则本 单元评为“合格”。
（1）允许偏差栏，分为三种，应按模板性质及种类 在相应栏内加“√”标明。本例模板是外露表面、 钢模，故在钢模处加“√”。
8
表1.5-2混凝土模板工序质量评定表填表说明2 （2）第4、5、6、7项应按施工图填写设计值 及其单位（m或cm）。实测值应对应于设计值， 且一般同单位，而不应填偏差值。 （3）检测数量：按水平线（或垂直线）布臵 检测点。总检测点数量：模板面积在100cm2以 内，不少于20个；100cm2以上，不少于30个。 5、质量标准：在主要检查项目符合质量标准的 前提下，一般检查项目基本符合质量标准，检 测总点数中有70%及以上符合质量标准，即评 为“合格”。一般检查项目符合质量标准，检 测总点数中有90%及以上符合质量标准，即评 为“优良”

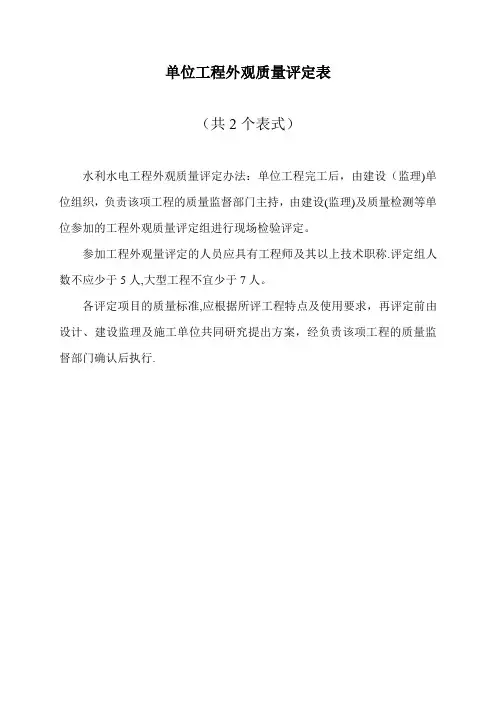

单位工程外观质量评定表（共2个表式）水利水电工程外观质量评定办法：单位工程完工后，由建设（监理)单位组织，负责该项工程的质量监督部门主持，由建设(监理)及质量检测等单位参加的工程外观质量评定组进行现场检验评定。

参加工程外观量评定的人员应具有工程师及其以上技术职称.评定组人数不应少于5人,大型工程不宜少于7人。

各评定项目的质量标准,应根据所评工程特点及使用要求，再评定前由设计、建设监理及施工单位共同研究提出方案，经负责该项工程的质量监督部门确认后执行.水工建筑工程单元工程质量评定表(共30个表式）本部分系根据水利电力颁发的《水利水电基本建设工程大元工程质量等级评定标准》SDJ249.1-88水利水电行业现行施工规范编制。

适用于大中型水利水电工程，小型工程可参照使用。

单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设监理单位复核。

检测数量及单元工程或工序质量等级评定标准按照SDJ249.1—88执行。

评定表中加“△”的项目为主要检查（检测）项目。

工序名称前加“△”者为主要工序.“质量标准”栏中凡写有“应符合设计要求"或“设计规定”的项目,应注明设计的具体要求。

水利水电工程表1。

1岩石边坡开挖单元工程质量评定表注：“＋”为超挖，“－”为欠挖.水利水电工程表1.2岩石地基开挖单元工程质量评定表注：“＋”为超挖，“－”为欠挖。

水利水电工程表1.3岩石洞室开挖单元工程质量评定表注：“＋”为超挖,“－”为欠挖.水利水电工程表1。

4软基和岸坡开挖单元工程质量评定表注：“＋"为超挖，“－"为欠挖。

水利水电工程表1。

5混凝土单元工程质量评定表水利水电工程表1。

5-1基础面或混凝土施工缝处理工序质量评定表水利水电工程表1.5-2混凝土模板工序质量评定表水利水电工程表1.5—3混凝土钢筋工序质量评定表水利水电工程混凝土止水、伸缩缝和排水管安装水利水电工程表1。

5—5混凝土浇筑工序质量评定表表1。

排水管道施工质量保证措施一、施工准备阶段的质量保证措施1、按照施工平面布置图尽快完成临时生产、生活设施的搭设，尽快完成“三通一平”。

合理安排工期，避免由于赶工而影响质量。

2、由技术负责人牵头，组织施工技术人员进行图纸自审，在自审的基础上做好图纸会审。

编制实施性施工组织设计、质量计划和创优规划。

做好分级技术交底，组织学习有关规程、规范和工艺要求。

3、针对本工程的施工特点，开工前对所有施工人员进行技术培训，对管理人员、技术人员进行专业强化培训；对各工种操作人员进行岗前培训，实行持证上岗；对涉及“四新”技术项目的管理人员和操作人员针对各自技术特点专项培训，强化全员质量意识，并制定质量岗位责任制。

4、建立完整的质保体系，派专人负责工程质量。

项目部设专职质检员和质检员，各班组负责人兼职质检员，并将名单上报监理工程师。

5、编制材料和机械设备需求计划，做好设备的维修与保养，对进场材料进行抽查检验，检验合格后方可使用。

二、施工过程的质量保证措施1、对关键工序和特殊工序，编制详细的作业指导书，并做好技术交底，严格执行隐蔽工程签证制度，工序完成后，经监理工程师检查签字后方可进入下道工序。

2、加强对文件、资料的管理，所有技术文件按我司质量管理标准要求设专人负责，分门别类建立台帐，收发登记注册，受控文件必须加盖受控印章，并保证其为有效版本才能使用。

3、开展TQC全面质量管理活动，建立技术攻关QC小组，定期将QC小组成果发布，制定奖优罚劣的激励措施，巩固和扩大QC小组活动成果。

4、积极配合质检站和监理工程师对工程的质量抽查，并严格落实其提出的整改措施。

三、竣工阶段的质量保证措施1、制定竣工阶段施工计划，组织有关人员按照施工验收规范对已完工程进行预检，找出存在的问题并及时处理，做好竣工资料的整理，按业主和佛山市档案馆的规定做细做好。

2、所有工程项目、竣工资料，经自检合格后按验收程序向监理工程师申请工程移交。

3、制定质量回访计划，及时掌握用户对该工程的意见和质量要求，对用户反映的问题予以高度的重视并积极处理，确保用户满意。

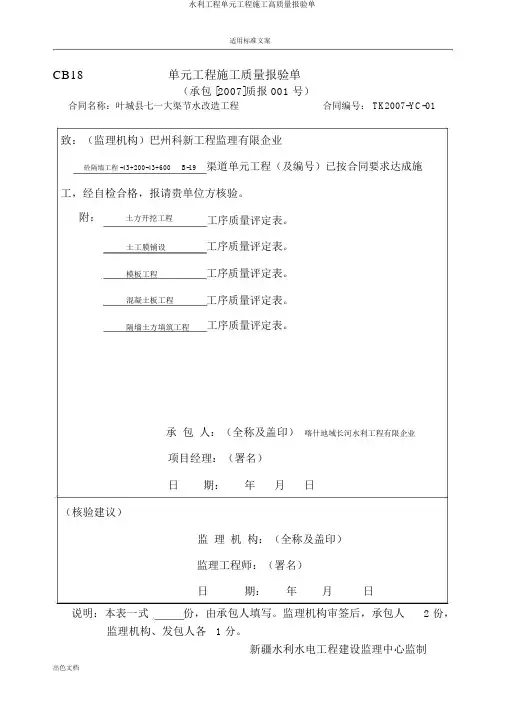

适用标准文案CB18单元工程施工质量报验单（承包 [2007]质报 001 号）合同名称：叶城县七一大渠节水改造工程合同编号： TK2007-YC-01致：（监理机构）巴州科新工程监理有限企业砼隔墙工程 -43+200-43+600 B-19渠道单元工程（及编号）已按合同要求达成施工，经自检合格，报请贵单位方核验。

附：土方开挖工程土工膜铺设模板工程混凝土板工程隔墙土方填筑工程工序质量评定表。

工序质量评定表。

工序质量评定表。

工序质量评定表。

工序质量评定表。

承包人：（全称及盖印）喀什地域长河水利工程有限企业项目经理：（署名）日期：年月日（核验建议）监理机构：（全称及盖印）监理工程师：（署名）日期：年月日说明：本表一式份，由承包人填写。

监理机构审签后，承包人 2 份，监理机构、发包人各 1 分。

新疆水利水电工程建设监理中心监制渠表 1.2单位工程名称分部工程名称项保证项目次1地基清理和办理取样查验适用标准文案土渠开挖工序质量评定表单元工程名称、桩号砼隔墙工程单元工程量检查项目质量标准切合设计要求 .建基面内无草皮、树根、乱石、墓地及其余建筑。

泉眼、水井、洞窟已按设计要求办理。

施工单喀什地域长河水利位工程有限企业查验日2007年月日期检验记录2岸坡坡度34截水槽（墙）5预留保护层弃土地点及高6度项同意误差设同意误差实测值计次项目（ mm）值1234567 1渠底高程0～ 202渠底宽度±（ 10～30）3中心桩地点±（ 10～20）4表面平坦度10～205渠道上口宽±（ 20～30）6堤顶高程±（ 20～30）7堤顶宽度±（ 30～50）共检测点，此中合格点，合格率%评定意见保证项目所有切合质量标准，检测项目实测点，合格率%注：当渠底宽≥5m，边坡长度≥3m 时取大值，反之，取小值。

合格合格率数（ % 8910（点））单元工程质量等级建设（监理）施工单位单位水利水电工程复合土工资料及苯板铺设工序质量评定表单位工程名称分部工程名称叶城县七一大渠节水改造单元工程量工程砼隔墙工程施工单位喀什地域长河水利工程有限企业砼隔墙工程 43+200-43+6002007 年单元工程名称、部位查验日期月日B-19项次检查项目质量标准检测记录切合土工资料品种，规格质量检查产品合格证1知足设计要求苯板资料品种，规格质量知足检查产品合格证2设计要求购进资料有合格证且称重知足要求3焊接质量双缝充气长度为30~60m，双缝间充气压力达到0.15~0.25MPa ，保持1— 5min ，压力无显然降落4铺设土工资料平坦无褶皱，松紧度适合5铺设基面无尖硬物体，铺设前洒水振实无坚硬物体，铺前洒水振实项检测质量标准质量等级次项目合格优秀检测记录合格优秀土工无扯破损坏，洞眼内单无扯破损坏，无洞眼1资料元少于 5 个，且已修理完满每单元缺角及损坏少于无缺角，损坏无缺角、损坏√2苯板25 个，且已修理完满拼接无大面积脱焊，面积≤无大面积脱焊，且无完整3坚固100cm2，少于 10 处且已脱焊部位面积≤ 50cm2，修理完满少于 10 处且已实焊完满项同意偏同意误差实测值合格数合格率次差项目（mm ）（点）（ %）123456789101接缝宽+10度-02几何尺寸±50评定意见质量等级保证项目所有切合质量标准，基本项目所有切合合格标准，此中优秀有项达到优秀标准。
