以太网交换机技术原理

以太网交换机原理动画演示以太网交换机是计算机网络中非常重要的设备，它起到了连接各种网络设备的关键作用。

为了更好地理解以太网交换机的工作原理，下面我将通过动画演示的方式来详细介绍。

1. 动画开始进入动画演示，我们首先看到一个以太网交换机的示意图。

交换机由多个端口组成，每个端口都可以连接一个网络设备，如计算机、服务器等。

2. 帧的传输在动画中，我们可以看到有多个设备同时向交换机发送数据帧。

数据帧是网络通信中最基本的单位，它包含了源MAC地址、目的MAC 地址、数据等信息。

3. MAC地址和端口的映射交换机接收到一个数据帧后，会先读取其中的目的MAC地址。

它会查找自己的转发表，判断目的MAC地址所对应的端口。

如果表中有对应的记录，交换机会将数据帧直接转发到目标端口；如果表中没有对应的记录，交换机则会进行广播操作。

4. 广播和学习过程在动画中，当交换机发现没有对应的记录时，它会将数据帧广播到所有的端口上，这样所有连接在交换机上的设备都能收到该数据帧。

同时，交换机还会将源MAC地址和接收到该帧的端口记录在转发表中，这样下次如果有数据要发送给该MAC地址，交换机就能够根据表中的记录直接转发，而无需进行广播操作。

5. 学习和转发表的更新在动画的演示中，我们可以看到转发表会不断地更新。

当交换机接收到一个数据帧时，它会查找源MAC地址在转发表中的记录。

如果有对应的记录，则更新记录中的端口信息；如果没有对应的记录，则添加一条新的记录。

这样，交换机能够根据最新的转发表信息来决定如何转发数据帧。

6. 数据的转发根据转发表的信息，交换机会将数据帧直接转发到目标端口，而无需广播到所有的端口上。

这样，交换机提供了高效的数据转发，避免了数据在网络中的冲突和碰撞。

7. 动画结束通过动画演示，我们对以太网交换机的工作原理有了更深入的了解。

交换机的核心功能是通过学习和转发表的维护，实现了有效的数据转发。

它使得网络通信更加高效可靠，成为了现代计算机网络中不可或缺的设备。

以太网交换机的工作原理
以太网交换机是一种用于局域网的网络设备，它可以实现局域网内部计算机之
间的数据交换和通信。

它的工作原理主要包括数据帧转发、地址学习、流量控制和碰撞域隔离等方面。

下面我们将详细介绍以太网交换机的工作原理。

首先，以太网交换机通过端口连接各个计算机，当一台计算机发送数据帧时，
交换机会接收到这个数据帧，并通过目的地址来确定应该将数据帧转发到哪个端口。

这样，交换机可以实现数据帧的精确转发，避免了广播风暴和网络拥堵的问题。

其次，以太网交换机还具有地址学习的功能。

当交换机接收到一个数据帧时，
它会学习源地址和端口的对应关系，并将这个信息存储在转发表中。

这样，在下次需要发送数据帧时，交换机就可以根据目的地址在转发表中查找对应的端口，从而实现数据帧的快速转发。

此外，以太网交换机还可以实现流量控制。

当交换机接收到大量的数据帧时，
它可以通过缓存和队列管理来控制数据的流量，避免网络拥堵和数据丢失的问题。

这样可以保证网络的稳定性和可靠性。

最后，以太网交换机还可以实现碰撞域隔离。

在以太网中，如果多台计算机同
时发送数据帧，就会产生碰撞，从而影响网络的正常运行。

而交换机可以通过端口隔离的方式，将不同的计算机划分到不同的碰撞域中，从而避免了碰撞的发生，提高了网络的传输效率。

综上所述，以太网交换机通过数据帧转发、地址学习、流量控制和碰撞域隔离
等功能，实现了局域网内部计算机之间的快速、稳定和可靠的数据交换和通信。

它在现代网络中起着非常重要的作用，是局域网中不可或缺的网络设备之一。

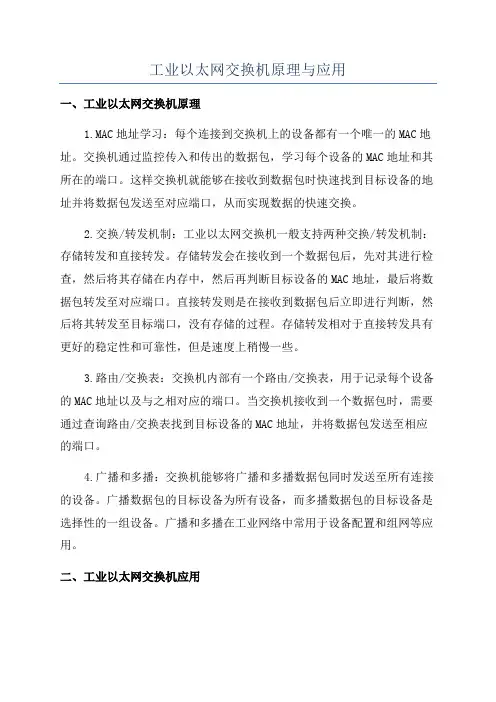

工业以太网交换机原理与应用一、工业以太网交换机原理1.MAC地址学习：每个连接到交换机上的设备都有一个唯一的MAC地址。

交换机通过监控传入和传出的数据包，学习每个设备的MAC地址和其所在的端口。

这样交换机就能够在接收到数据包时快速找到目标设备的地址并将数据包发送至对应端口，从而实现数据的快速交换。

2.交换/转发机制：工业以太网交换机一般支持两种交换/转发机制：存储转发和直接转发。

存储转发会在接收到一个数据包后，先对其进行检查，然后将其存储在内存中，然后再判断目标设备的MAC地址，最后将数据包转发至对应端口。

直接转发则是在接收到数据包后立即进行判断，然后将其转发至目标端口，没有存储的过程。

存储转发相对于直接转发具有更好的稳定性和可靠性，但是速度上稍慢一些。

3.路由/交换表：交换机内部有一个路由/交换表，用于记录每个设备的MAC地址以及与之相对应的端口。

当交换机接收到一个数据包时，需要通过查询路由/交换表找到目标设备的MAC地址，并将数据包发送至相应的端口。

4.广播和多播：交换机能够将广播和多播数据包同时发送至所有连接的设备。

广播数据包的目标设备为所有设备，而多播数据包的目标设备是选择性的一组设备。

广播和多播在工业网络中常用于设备配置和组网等应用。

二、工业以太网交换机应用1.工业自动化：工业以太网交换机广泛应用于各类工业自动化系统中，如工业控制系统、机器人控制系统等。

它们通过连接各类工业设备，实现了数据的实时交互和控制。

2.物联网：随着物联网的兴起，工业以太网交换机越来越多地应用于物联网相关的设备和系统中。

例如，智能家居和智能建筑中的各类设备和传感器可以通过工业以太网交换机进行数据交互和控制。

3.视频监控：工业以太网交换机也广泛应用于视频监控系统中。

通过连接各类摄像机和监控设备，交换机可以实现视频流的传输和监控信号的分发。

4.机房建设：在大型机房中，工业以太网交换机是实现设备之间连接和数据交换的重要设备。

以太网交换机工作原理交换机是用来连接局域网的主要设备，交换机能够根据以太网帧中目标地址智能的转发数据，因此交换机工作在数据链路层。

交换机分割冲突域，实现全双工通信。

交换机数据转发原理1：交换机A在接收到数据帧后，执行以下操作：交换机A查找MAC地址表,查看是否有此MAC地址若没有，学习主机11的MAC地址交换机A向其他所有端口发送广播交换机数据转发原理2：换机B在接收到数据帧后，执行以下操作：交换机B查看MAC地址表，查看是否有此MAC地址若没有，学习源MAC地址和端口号交换机B向所有端口广播数据包主机22，查看数据包的目标MAC地址不是自己，丢弃数据包交换机数据转发原理3：主机33，接收到数据帧主机44，丢弃数据帧交换机数据转发原理4：交换机B在接收到数据帧后，执行以下操作：交换机B学习源MAC地址和端口号交换机B查看MAC地址表，根据MAC地址表中的条目，单播转发数据到端口3交换机数据转发原理6：学习通过学习数据帧的源MAC地址来形成的MAC地址表广播若目标地址在MAC地址表中没有，交换机则向除接收到该数据帧的端口外的其他所有端口广播该数据帧转发若目标地址在MAC地址表中存在，交换机根据MAC地址表单播转发数据帧更新交换机MAC地址表的老化时间是300秒，即MAC地址在MAC地址表中存在的时间。

交换机若发现一个帧的入端口和MAC地址表中源MAC地址的所在端口不同，交换机将MAC 地址重新学习到新的端口交换机的工作模式单工只有一个信道，传输方向只能是单向的半双工只有一个信道，在同一时刻，只能是单向传输全双工双信道，同时可以有双向数据传输交换机的三种交换方式：1.直通转发（Cut-through）2.存储转发（Store-and-forward ）3.碎片隔离（FragmentFree ）7字节 1字节 6字节 6字节 2字节 多达1500字节 4字节碎片隔离：检查前64字节的数据，没有增加显著的延迟7字节 1字节 6字节 6字节 2字节 多达1500字节 4字节存储转发：对所有的错误进行检查，延迟高。
