以太网开发板使用说明
老古

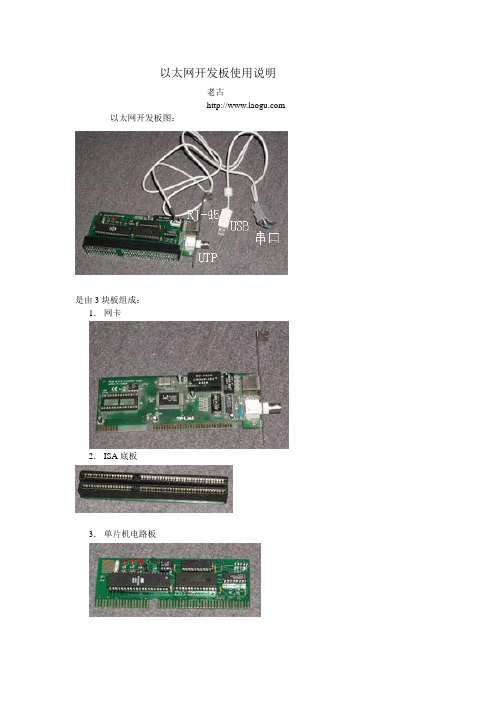

以太网开发板图：
是由3块板组成：
1．网卡
2．ISA底板
3．单片机电路板
电路连接：
将以太网开发板的USB接头插到你的电脑的USB口上。
USB接头只是为开发板提供5伏的电源，无数据传输。
USB电源有短路保护，不会损坏主板。
网卡有两个连接头，一个是同轴电缆连接头UTP 可以接同轴网线。
或者使用8芯的双绞网线，接到网卡的RJ-45的接头。
两种接头只需要使用其中的一个。
根据你的网络的情况使用，用双绞网线时，要注意的是用集线器和不用集线器的接法是不同的。
直接跟电脑对接（不用集线器）时，8芯双绞网线的1，2，3，6中的四条线：1和3要对换接，2和6要对换接。
就是：
1 ―――――――3
2 ―――――――6
3 ―――――――1
6 ―――――――2
至于为什么这样接，请参考其他书籍。
串口的连接头连到你的电脑的串口。
以太网开发板的IP地址为：10.1.88.3 ，为了保证能够正确的通讯，请将你的电脑的网卡的IP地址设置为同一个网段10.1.88.x ，例如设置为10.1.88.2。
设置之后一般要重新启动。
串口的通讯速率为19200bps，无校验，1个停止位，8位数据，无流控。

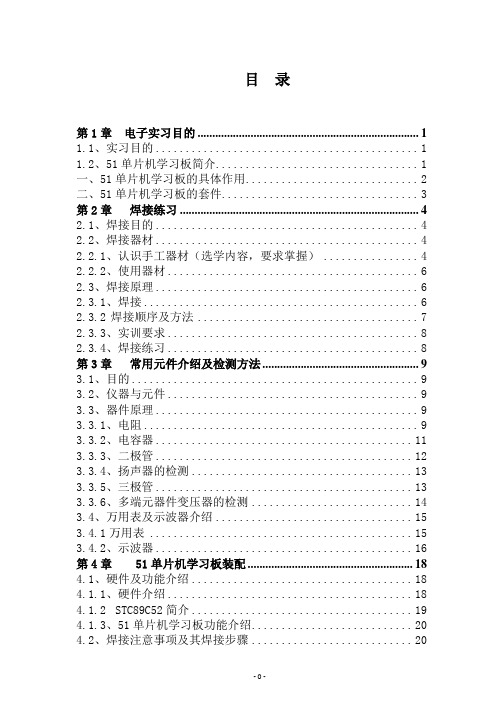

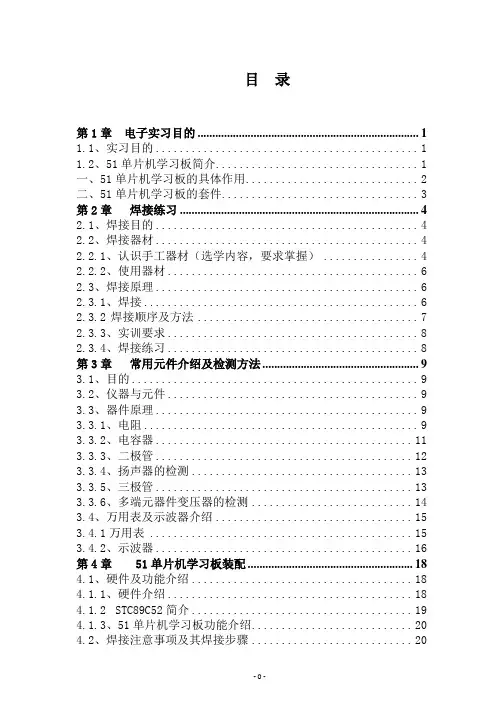

目录第1章电子实习目的 (1)1.1、实习目的 (1)1.2、51单片机学习板简介 (1)一、51单片机学习板的具体作用 (2)二、51单片机学习板的套件 (3)第2章焊接练习 (4)2.1、焊接目的 (4)2.2、焊接器材 (4)2.2.1、认识手工器材（选学内容，要求掌握） (4)2.2.2、使用器材 (6)2.3、焊接原理 (6)2.3.1、焊接 (6)2.3.2焊接顺序及方法 (7)2.3.3、实训要求 (8)2.3.4、焊接练习 (8)第3章常用元件介绍及检测方法 (9)3.1、目的 (9)3.2、仪器与元件 (9)3.3、器件原理 (9)3.3.1、电阻 (9)3.3.2、电容器 (11)3.3.3、二极管 (12)3.3.4、扬声器的检测 (13)3.3.5、三极管 (13)3.3.6、多端元器件变压器的检测 (14)3.4、万用表及示波器介绍 (15)3.4.1万用表 (15)3.4.2、示波器 (16)第4章 51单片机学习板装配 (18)4.1、硬件及功能介绍 (18)4.1.1、硬件介绍 (18)4.1.2STC89C52简介 (19)4.1.3、51单片机学习板功能介绍 (20)4.2、焊接注意事项及其焊接步骤 (20)第5章 51单片机学习板使用介绍 (23)5.1、程序烧写方法说明 (23)一、安装驱动程序 (23)二、重新安装： (25)三、检测COM口 (26)四、给单片机下载程序 (28)5.2、演示程序介绍 (32)5.2.1、秒表 (32)5.2.2、数字温度计 (33)第6章附件 (34)附件1、电路原理图 (34)附件2、印刷电路板图 (35)附件3、元器件清单 (36)第1章电子实习目的电子实习是电气与电子类等相关专业重要的实践教学环节，主要是为了贯彻理论联系实际的教学原则，巩固和扩大已学过的电子技术的基础知识，使本专业学生初步获得电子产品生产工艺的基本知识和基本操作技能，为技术基础课和专业课程的学习建立初步的感性认识并提高学生的工程实践能力。

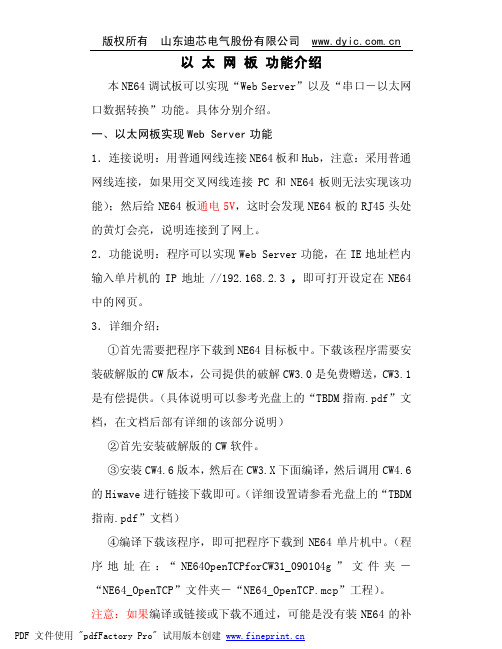

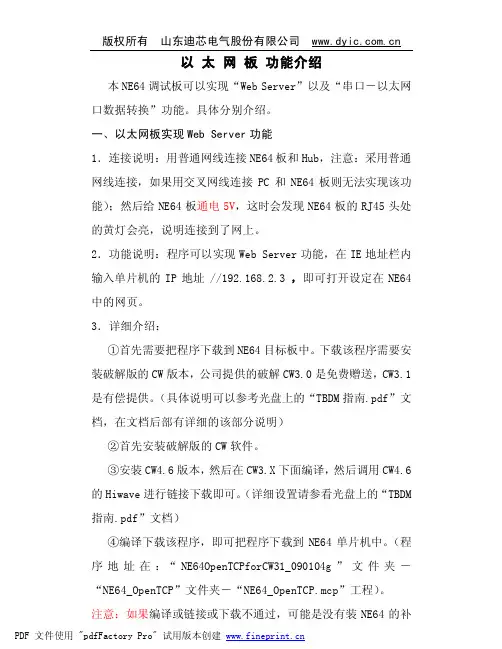

以太网板功能介绍本NE64调试板可以实现“Web Server”以及“串口－以太网口数据转换”功能。
具体分别介绍。
一、以太网板实现Web Server功能1．连接说明：用普通网线连接NE64板和Hub，注意：采用普通网线连接，如果用交叉网线连接PC和NE64板则无法实现该功能）；然后给NE64板通电5V，这时会发现NE64板的RJ45头处的黄灯会亮，说明连接到了网上。
2．功能说明：程序可以实现Web Server功能，在IE地址栏内输入单片机的IP地址 //192.168.2.3 ，即可打开设定在NE64中的网页。
3．详细介绍：①首先需要把程序下载到NE64目标板中。
下载该程序需要安装破解版的CW版本，公司提供的破解CW3.0是免费赠送，CW3.1是有偿提供。
（具体说明可以参考光盘上的“TBDM指南.pdf”文档，在文档后部有详细的该部分说明）②首先安装破解版的CW软件。
③安装CW4.6版本，然后在CW3.X下面编译，然后调用CW4.6的Hiwave进行链接下载即可。
（详细设置请参看光盘上的“TBDM 指南.pdf”文档）④编译下载该程序，即可把程序下载到NE64单片机中。
（程序地址在：“NE64OpenTCPforCW31_090104g”文件夹－“NE64_OpenTCP”文件夹－“NE64_OpenTCP.mcp”工程）。
注意：如果编译或链接或下载不通过，可能是没有装NE64的补丁程序或者USB－Multilink仿真器的驱动程序，这时可安装补丁程序（光盘上的“CW12_V3_1_NE64_SP.exe”和USB驱动）即可（一般情况下如果安装了CW4.6版本，系统会自动支持，而不需要安装上面说到的驱动补丁）。
注意安装路径要安装在CW3.X 目录下面。
⑤单片机中设定的IP地址为：192.168.2.3 ，网关：192.168.2.1，广播地址：192.168.2.255。
因此要测试Web Server 的功能，要把PC的IP地址改为和单片机在一个网段内；⑥用普通网线连接单片机（注意：必须用普通网线连接单片机和Hub，如果用交叉网线连接单片机和PC则不会实现Web Server 功能）；⑦打开IE，在地址栏内输入 //192.168.2.3 ，则会弹出相应的网页。
51单片机学习板使用说明51单片机是一种广泛使用的单片机芯片，广泛应用于嵌入式系统。
为了方便初学者学习和了解51单片机的使用，制作了一个51单片机学习板。
本文将介绍该学习板的主要功能和使用方法，帮助初学者更好地了解和使用51单片机。
一、学习板的主要功能1.供电模块：学习板通过USB口供电，可直接使用电脑USB口或者外接电源。
供电模块还带有电源指示灯。
2.51单片机芯片：学习板上配备了一颗51单片机芯片，可以进行各种实验和开发。
3.标准接口：学习板上的标准接口可以连接各种传感器、显示器和执行器等外设，方便进行实验和开发。
4.LED指示灯：学习板上有多个LED指示灯，可以用于显示运行状态或者输出信号。
5.按钮开关：学习板上配备了多个按钮开关，用于输入信号或者控制操作。
6.显示屏：学习板上有一块液晶显示屏，可以显示各种信息。
二、学习板的使用方法1.连接供电：将学习板通过USB线连接到电脑的USB口上，或者使用外接电源连接供电模块的电源输入端。
供电指示灯亮起表示供电正常。
2. 配置开发环境：使用相关软件（如Keil C51）配置开发环境，选择相应的单片机型号和端口。
4.运行程序：按下学习板上的复位按钮，即可使芯片复位，程序开始运行。
程序的运行结果可以通过LED指示灯和液晶显示屏来观察。
5.进行实验和开发：可以根据需要连接各种传感器和执行器等外设，进行实验和开发。
通过按钮开关和LED指示灯的输入和输出可以实现各种功能。
三、常见问题和解决方法3.LED指示灯不亮或显示错误：检查程序是否正确编写，或者检查接线是否正确。
修改程序或者重新连接线路。
四、注意事项1.学习板使用过程中应注意防止静电干扰，不要将学习板触摸或放置在静电环境下。
2.不要把学习板暴露在潮湿、强磁场或者高温环境中，以免损坏学习板或者降低性能。
3.学习板使用结束后及时断开电源，并存放在干燥、通风的地方，以延长学习板的使用寿命。
4.在进行实验和开发过程中应注意安全，遵循电路原理和操作规范，以免造成意外。
![DM51-BASIC1[1].0型单片机学习板使用说明书](https://img.taocdn.com/s1/m/418a0874f242336c1eb95eac.png)

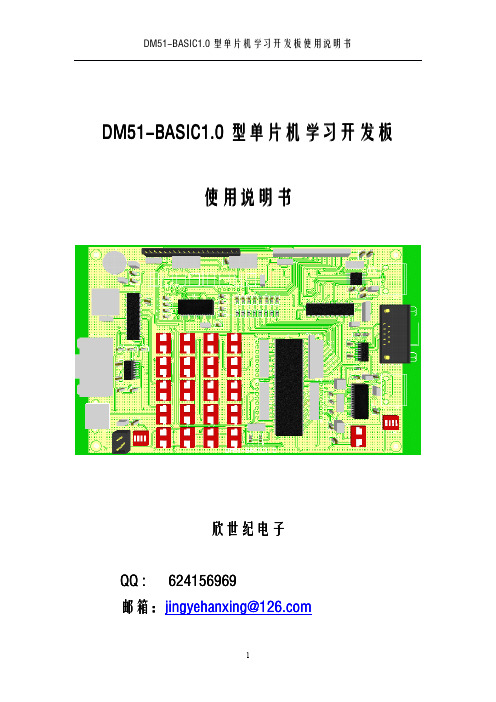

DM51-BASIC1.0型单片机学习开发板使用说明书欣世纪电子QQ:624156969邮箱：第一章概述1.1DM51-BASIC1.0型学习开发板描述作为电子爱好者或者电子行业硬件工程的开发者，单片机技术的掌握是必须的，作为基本的控制芯片，51系列单片机可以说是出学者入门提高效果极佳的一类单片机，到目前为止，51系列单片机繁衍出了上千种类型的单片机。
DM51-BASIC1.0型单片机学习板是专门针对单片机初学者和初级电子工程项目开发使用的一套多功能系统板，它工作稳定，设计灵活，系统板采用STC89C52系列单片机作为主控CPU，该学习开发系统板具有功能齐全，资源丰富的特点。
STC89C52单片机是STC公司的一款具有51内核的单片机，它支持串口直接在线下载程序，一根串口线就能解决程序下载的问题，大大的节省了编程器的开支，对初学者来说，节省了一笔不小的学习成本，该学习开发板改进设计，最终实现USB 直接进行程序下载，并通过USB对系统板全功能供电，因此，想要学习掌握单片机开发技术，使用该学习开发板只需要一台具有USB接口的电脑即可。
同时，该学习开发板还具有将计算机USB口转为串口的功能以及单片机与计算机进行USB通信的功能。
随板提供丰富的开发源代码以及学习资料。
通过使用该型单片机学习开发板可以轻松的使你尽快掌握单片机各个模块的开发技术。
1.2DM51-BASIC1.0型学习开发板功能特点该型单片机学习开发板具有功能多样，资源丰富的特点，其功能特点具体如下：1．该系统设计灵活，稳定性高，采取模块化的设计思想，与单片机技术相关的基本功能都能实现。
2．USB全功能5V供电系统，省去专门的外接稳压电源的成本，当然，如果条件允许，也支持外接电源为系统供电。
3．STC89C52单片机作为主控单片机，该型单片机具有丰富的资源和接口，内部ROM和RAM完全能满足初学者的学习开发要求。
4．支持计算机串口和USB口对程序进行在线下载，节省了编程器的成本，同时，操作简单，使用方便。

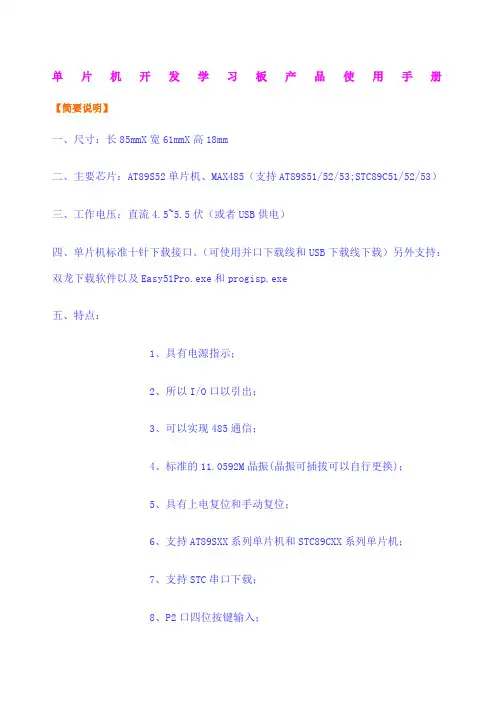

单片机开发学习板产品使用手册【简要说明】一、尺寸：长85mmX宽61mmX高18mm二、主要芯片：AT89S52单片机、MAX485（支持AT89S51/52/53;STC89C51/52/53）三、工作电压：直流4.5~5.5伏（或者USB供电）四、单片机标准十针下载接口。
