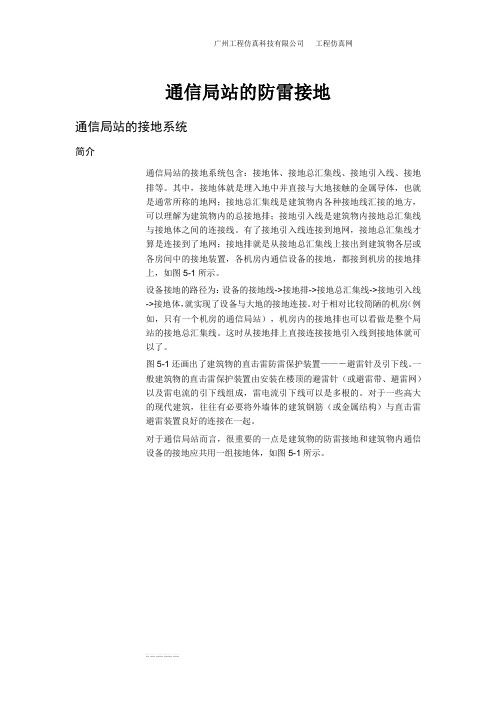

通信局站的防雷接地通信局站的接地系统简介通信局站的接地系统包含：接地体、接地总汇集线、接地引入线、接地排等。
其中，接地体就是埋入地中并直接与大地接触的金属导体，也就是通常所称的地网；接地总汇集线是建筑物内各种接地线汇接的地方，可以理解为建筑物内的总接地排；接地引入线是建筑物内接地总汇集线与接地体之间的连接线。
有了接地引入线连接到地网，接地总汇集线才算是连接到了地网；接地排就是从接地总汇集线上接出到建筑物各层或各房间中的接地装置，各机房内通信设备的接地，都接到机房的接地排上，如图5-1所示。
设备接地的路径为：设备的接地线->接地排->接地总汇集线->接地引入线->接地体，就实现了设备与大地的接地连接。
对于相对比较简陋的机房（例如，只有一个机房的通信局站），机房内的接地排也可以看做是整个局站的接地总汇集线。
这时从接地排上直接连接接地引入线到接地体就可以了。
图5-1还画出了建筑物的直击雷防雷保护装置——－避雷针及引下线。
一般建筑物的直击雷保护装置由安装在楼顶的避雷针（或避雷带、避雷网）以及雷电流的引下线组成，雷电流引下线可以是多根的。
对于一些高大的现代建筑，往往有必要将外墙体的建筑钢筋（或金属结构）与直击雷避雷装置良好的连接在一起。
对于通信局站而言，很重要的一点是建筑物的防雷接地和建筑物内通信设备的接地应共用一组接地体，如图5-1所示。
工作接地与保护接地在国内，通信局站的接地常常提到两个概念：工作接地和保护接地。
在这里有必要将这两个概念做一解释，过去公司内部对这个问题的认识一直比较混乱，造成了很多的误解。
保护接地：设备金属外壳及其他非正常带电部分的接地。
工作接地：在AC/DC电源内（或配电屏内），输出直流48V总接线排的正极接地。
对于24系统，是直流24V的负极接地。
以上解释与国内信息产业部相关规范中的定义文意一致。
对于设备的保护接地，一般比较好理解。
但是“工作接地”的概念往往不易理解正确，下面澄清几个常容易理解错误的问题：a、工作接地的概念不是针对直流用电通信设备的48V正极（或24的负极）的电源线连接直流用电通信设备的48V正极（和24的负极）到电源设备的连接应该属于电源线连接的概念，不应属于接地线连接范畴。
通信基站的防雷与接地应符合下列规定：1通信基站的雷电防护宜先进行雷电风险评估及雷电防护分级。
2基站的天线必需设置于直击雷防护区(LPZ0B) 区内。
3基站天馈线应从铁塔中心部位引下，同轴电缆在其上部、下部和经走线桥架进入机房前，屏蔽层应就近接地。
当铁塔高度大于或等于60m时，同轴电缆金属屏蔽层还应在铁塔中部增加一处接地。
4通信基站的信号电缆应穿钢管埋地进人机房．并应在入户配线架处安装信号线路浪涌保护器，电缆内的空线对应做保护接地。
站区内严禁布放架空线缆。
当采用光缆传输信号时，应符合本规范5.3.2条第4款的规定。
5基站的电源线路宜埋地引入机房，埋地长度不宜小于50m。
电源进线处应安装电源线路浪涌保护器。
6防雷施工6．1一般规定6.1.1建筑物电子信息系统防雷施工，应按本规范的规定和已批准的设计施工檔进行。
6.1.2建筑物电子信息系统防雷工程中采用的器材，应符合国家现行有关标准的规定，并应有合格证件。
6.1.3电工、焊工和电气调试人员，必须持证上岗。
6.1.4测试仪表、量具，应鉴定合格，必须在有效期内。
6.2接地装置6.2.1人工接地体在土壤中的埋设深度不应小于0.5m，宜埋设在冻土层以下。
水平接地体应挖沟埋设，钢质垂直接地体宜直接打入地沟内，其间距不宜小于其长度的2倍并均匀布置，铜质和石墨材料接地体宜挖坑埋设。
6.2.2垂直接地体坑内、水平接地体沟内宜用低电阻率土壤回填并分层夯实。
6.2.3接地装置宜采用热镀锌钢质材料。
在高土壤电阻率地区，宜采用换土法、降阻剂法或其它新技术、新材料降低接地装置的接地电阻。
6.2.4钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定：1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2圆钢与圆钢搭接秋圆钢直径的6倍，双面施焊；3圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；5焊接部位应做防腐处理。
通信基站防雷设计与接地方案分析早晨的阳光透过窗帘，洒在键盘上，手指轻轻敲击，关于通信基站防雷设计与接地的方案在我脑海中逐渐浮现。
这十年来，我见证了无数项目的诞生，每一个方案都是一场思维的盛宴。
让我们一起探讨这个话题。
一、通信基站防雷设计的重要性想象一下，如果没有防雷设计，通信基站就像一个毫无防护的婴儿，暴露在风雨之中。
一旦雷击发生，整个基站都可能瘫痪，造成巨大的经济损失。
防雷设计，就是为基站穿上坚实的盔甲，确保通信的稳定与安全。
二、通信基站防雷设计的具体措施1.避雷针安装避雷针是防雷设计的核心。
我们需要根据基站的具体位置和周围环境，合理选择避雷针的高度和位置。
就像给基站戴上一顶帽子，既能保护基站，又不影响其正常工作。
2.等电位连接3.防雷模块应用在基站内部，我们可以安装防雷模块，就像给基站装上“防火墙”。
这些模块能够在雷击发生时迅速响应，将多余的电流引导至地面，保护基站设备免受损害。
三、通信基站接地设计接地设计是防雷设计的延伸，也是保证基站安全的重要环节。
1.接地装置选择接地装置的选择至关重要。
我们需要根据基站所在地的土壤电阻率、地质条件等因素，选择合适的接地装置。
就像为基站打造一双“铁鞋”，确保其稳定地站在大地上。
2.接地电阻测量接地电阻是衡量接地效果的重要指标。
我们需要定期测量接地电阻，确保其符合国家标准。
就像给基站做“体检”，确保其健康状况良好。
3.接地系统维护接地系统的维护是长期的工作。
我们需要定期检查接地装置的完整性、接地线的连接情况等，确保接地系统的稳定可靠。
四、通信基站防雷设计与接地方案的实施1.前期调研在实施防雷设计与接地方案前，我们需要对基站所在地的气候、地质、环境等因素进行详细的调研，确保方案的科学性和可行性。
2.设计方案根据前期调研的结果，制定具体的防雷设计与接地方案。
方案要充分考虑基站的特点和实际需求，确保方案的实用性和针对性。
3.施工实施在施工过程中，我们要严格按照设计方案进行，确保施工质量。
中国移动通信局（站）防雷、接地
检查要求
中国移动通信集团公司
二零零二年十一月二十六日
前言
移动通信网络规模不断扩大，用户数量不断增多，用户对服务质量的要求也越来越高。
我国地域辽阔，许多移动通信局（站）地处雷害多发区。
近几年，一些移动通信局站因为防雷设施失效或不完善而遭受雷击，给企业带来了一定的经济损失。
为减少移动通信局（站）遭受雷害的损失，确保局（站）工作人员的安全，切实保障移动通信网的安全可靠运行，中国移动集团公司要求各级维护管理部门强化安全意识，严格按照规定检查项目内容和检查周期进行维护检查，发现问题及时整改，尽快完善接地、防雷设施，确保局站安全可靠运行。
移动通信局（站）接地、防雷检查项目
（每半年检查一次）
移动通信局（站）接地、防雷检查项目
（每半年检查一次）
移动通信局（站）接地、防雷检查项目
（每半年检查一次）。
内容简介用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost通信局站雷击类型用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost通信局站雷害所损害设备类型打坏的各种通信网络设备h电源设备h交换设备h传输设备h数据设备h平台设备h监控设备h控制设备h基站设备h微波设备h IT设备打坏各种SPDh电源SPDh数据SPDh网络SPDh信号SPDh天线SPDh保安单元打坏外线h市电外线h光缆外线h电缆外线中断通信工作h电源中断h电源异常h基站瘫痪h基站异常h基站掉电h传输中断h传输异常h数据中断h数据异常h监控中断h监控异常66内容简介用户至上用心服务Customer First Service Foremost通信局站的地网用户至上用心服务Customer First Service Foremost通信局站的地网用户至上用心服务Customer First Service Foremost通信局站地网标准要求大型重要局站地网接地电阻小于1Ω小型局站地网接地电阻小于3 Ω99用户至上用心服务Customer First Service Foremost地质条件恶劣地网建造石头地质上建地网山区建地网h尽量扩大地网面积h尽量更换上好土壤h尽量延伸地网至远处好土壤h尽量多用高效降阻剂h尽量多做外围放射线地网h尽量多将建筑、铁塔、变压器连接成一个整体地网h市电电缆埋地套铁管进基站h尽量延伸地网至山下好土壤h尽量多用高效降阻剂h尽量多做外围放射线地网h尽量多将建筑、铁塔、变压器连接成一个整体地网h尽量采用深长垂直接地体h尽量减少大电流进入机房内h市电电缆埋地套铁管进基站h降阻剂法h外延接地降阻法h深井式接地级降阻法h水下地网法h大规模换土法最大困难：地面土质太差，土壤电阻率太高。
通信局站防雷与接地工程设计规范GB50689篇一：《通信铁塔技术要求(V1.0)》中国铁塔股份Q/ZTT 1001—20142014-11-05发布通信铁塔技术要求 V1.0 2014-11-06实施中国铁塔股份发布目录1234 总则 ................................................... ...................................................... .................................. 1 术语 ................................................... ...................................................... .................................. 3 基本规定 ................................................... ...................................................... .......................... 4 铁塔结构技术要求 ................................................... (4)4.14.24.34.44.54.64.74.84.9 一般规定 ................................................... ...................................................... ........................ 4 荷载与作用 ................................................... ...................................................... .................... 4 材料选用 ................................................... ...................................................... ........................ 5 构件设计 ................................................... ...................................................... ........................ 7 节点连接 ................................................... ...................................................... ........................ 8 铁塔制作技术要...................................................... ........ 9 铁塔安装技术要求 ................................................... ...................................................... ...... 10 铁塔验收要求 ................................................... ...................................................... .............. 12 铁塔维护要求 ................................................... ...................................................... .. (12)4.10 铁塔工艺及防雷接地要求 ................................................... (12)5 标准铁塔选择与使用 ................................................... ...................................................... .. (14)5.15.26 标准铁塔 ................................................... ...................................................... ...................... 14 屋顶拉线桅杆标准杆身.................................................... ....................................................14 非标铁...................................................... (15)附录A 铁塔建设的无线工艺要求分析 ................................................... .. (16)A.1 运营商的网络制式 ................................................... ...................................................... . (16)A.2 分场景建设需求 ................................................... ...................................................... .. (16)A.3 天线挂高的需求 ................................................... ...................................................... .. (17)A.4 通信系统电磁干扰要求 ................................................... ...................................................... .. 18A.5 铁塔无线专业工艺要求 ................................................... ...................................................... .. 23附录B 通信铁塔分类与标准塔型 ................................................... (25)B.1 通信铁塔分类与应用建议 ................................................... . (25)B.2 铁塔风压设计要求 ................................................... ...................................................... . (25)B.3 标准铁塔设计的45种塔型 ................................................... .. (26)B.4 屋顶拉线桅杆标准杆身设计的2种塔型 ................................................... . (27)前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。
通信局（站）防雷技术总 则为了使通信局（站）防雷设计因地制宜地采取防雷措施，防止或减少雷击发生所造成的财产损失及人员伤亡，本文将依据国家（部）颁布GB50057-93 、GBJ79-85标准并结合国际防雷专家提出的全面防雷系统理念：从控制雷击点、安全引导雷电流入地网、完善的低阻抗地网、等电位联接、电源浪涌冲击的防护、信号及通信电源浪涌的防护等方面拟定防雷措施，力争做到安全可靠、技术先进、经济合理。
一、通信局（站）建筑物防直击雷 1.1设计说明1.1.1控制雷击点通过接闪体（避雷针）引导雷电流安全入地，以保护建筑物及通信设备免遭雷击。
.2根据国家标准GB50057-94标准，通信局（站）划分为第二类防雷设施。
1.2接闪器的选择1.2.1通信局（站）宜采用安装在建筑物上的避雷网（带）、避雷针或由其组合的接闪器。
(见图一)1.2.2一个完善的避雷针，应该有最大值的保护范围，不会对环境造成污染、对通讯产生干扰。
目前常用的，且理论上已较为成熟的避雷针有以下两种：图一被动式传统避雷针：保护范围小、可靠性差、易产生侧向跳火及强电干扰。
主动式球体避雷针，保（见图二）护范围大，可靠性高，无干扰。
1.2.3主动式球体避雷针的工作原理：在静态时，能尽量减少包围着的空间电荷，将球体上积累的电荷及时放电，此时放电电流很小，表面电场相对平滑和电晕极小，不易引发雷击。
在动态时，当雷电先导向接闪体运动时，由于球体避雷针有较强的积累电荷能力，球体表面电场迅速增加，并触发雷崩过程，形成“向上闪流”与雷云的步进先导放电接通，提前拦截附近的雷击目标，因此有较大的保护范围。
1.3.接闪体的布置1.3.1接闪体布置应符合GB50057-94标准见(表一)。
第二类防雷设施接闪器布置 表一1. 3.2避雷针与避雷网（带）相互连接。
网格距离建筑物高度0.2≈0.3m ，引下线不应小于2根，应沿建筑物四周均匀或对称布置，主动式球体避雷针传统式避雷针图二间距≤18m ，见图四 1.4.避雷针的保护范围计算 （GB50057-94），见(图三) 1.4.1单支避雷针保护范围确定。
中华人民共和国通信行业防雷接地标准
在中华人民共和国通信行业，防雷接地标准主要遵循《通信局(站)在用防雷系统的技术要求和检测方法》等相关规定。
其中，对于外部防雷装置，包括接闪器、引下线和接地装置等组成部分。
对于内部防雷接地系统，主要包含除外部防雷装置外的所有其他附加防雷设施，如通信局(站)内用于对各种运营设备进行雷电保护的防雷器和均压等电位装置等。
这些标准的主要目的是为了有效地减小流入被保护设备的雷电流和降低雷电磁脉冲对被保护设备的侵袭，最大限度地保障通信局(站)内人员和设备的安全。
现代通信局(站)防雷与接地技术学习体会如何因地制宜地确定通信局(站)的防护方案，正确选用防护体系，是防雷系统方案优化、技术经济合理、运行有效、安全可靠的关键问题。
如果不加分析，不考虑设计方案优化，也不考虑具体的地理位置和雷暴日统计资料，将各种防雷措施和器件堆积在一起，不仅造成资金的浪费，而且防雷系统方案得不到优化。
一、雷电的形式1直击雷是指雷电流击中建筑物，雷电的巨大能量会对被直接击中的物体造成严重的损坏。
2感应雷电过电压是由于设备或电缆处于直击雷所形成的极强的雷电电磁场中，通过电磁感应或静电感应而产生的过电压。
感应雷电过电压对建筑物内的电气设备，尤其是低电压电子设备威胁巨大，因此对建筑物内设备防雷保护的重点是防止感应雷入侵。
3线路来波通常包括两部分：一是直击雷击中金属导线，高压雷电波的形式沿着导线两边传播而入室内。
二是来自感应雷的高电压脉冲，即由于雷云对大地放电或雷云之间迅速放电形成的静电感应和电磁感应，它们在各种电线中感应出几千伏到几十千伏的高电位，以波的形式沿着导线传播而引入室内的。
4地电位反击是指地电位抬高、高电位反击，是由于直击雷在基站或基站附近入地，通过地网入地时，在地网上会产生数十千伏到数百千伏的高电位，这个高电位通过电力线的接地系统及SPD向电源和信号系统反击(因电源和信号系统远端相当于接地)，并沿着导线传播到远处。
综上所述，雷电感应、线路来波、和地电位反击是雷电侵入通信局(站)电气设备的主要形式。
二、接地的目的1固定(均衡)电位，防止供电系统出现故障后，危险电压对人身构成电击危险。
2固定(均衡)电位，防止供电系统出现故障后，危险电压对设备本身的危险。
3防止静电对设备本身的危害。
4为给串入系统的雷电能量提供一个泄放的通道。
接地电阻的大小是以危险电压不能对人身和设备的安全构成危险为原则的。
即在设备供电系统发生对地短路故障时，故障电流在接地电阻上的电压降不能对接触设备的人和设备本身构成危险。
