2023-11-10CATALOGUE 目录•数据中心机房防雷概述•数据中心机房防雷措施•数据中心机房接地系统•数据中心机房防雷接地案例分析•数据中心机房防雷接地技术的发展趋势与展望01数据中心机房防雷概述雷击对数据中心的危害雷击会导致数据中心内的服务器、网络设备等重要设施损坏，甚至引发火灾，给企业带来巨大的经济损失。

雷击还会对数据中心的运营带来严重影响，如业务中断、数据丢失等，给企业带来不良影响。

雷击具有电流幅值大、脉冲放电时间短、冲击性强等特点，会对数据中心造成严重的危害。

防雷接地系统的必要性防雷接地系统是数据中心机房安全运行的重要保障，可以有效地保护建筑物及电子信息系统的安全。

防雷接地系统可以有效地防止雷击对数据中心的危害，保护企业的重要设施和业务运营。

在数据中心机房中，电子设备数量众多，防雷接地系统可以有效地防止雷电感应对电子设备的影响，保证数据中心的稳定运行。

防雷接地系统的基本原理02数据中心机房防雷措施010203操作过电压的防护安装UPS采用多级电源系统设计，避免雷电过电压通过电源系统对设备造成干扰。

合理设计电源系统安装电源滤波器03数据中心机房接地系统工作接地为保证电力系统的正常工作，将设备的某一部分与大地连接。

保护接地将设备的外壳与大地连接，防止因绝缘损坏而使设备带电危及人身安全。

防雷接地为防止雷电过电压对人身和设备产生危害，将避雷器等防雷设备与大地连接。

接地系统的分类与作用接地电阻的计算接地电阻的测量接地电阻的计算与测量接地系统的设计与施工接地系统的施工注意事项接地系统的设计04数据中心机房防雷接地案例分析1北京某数据中心防雷接地系统改造案例23该数据中心原有防雷接地系统存在设计不合理、材料老化、连接不规范等问题，导致防雷效果不理想。

原有防雷接地系统存在缺陷对原有防雷接地系统进行全面检查和改造，包括更换新型防雷设备、重新设计接地网络、优化连接方式等。

改造方案改造后，该数据中心的防雷接地系统性能得到显著提升，减少了雷击事故发生的概率，有效保障了数据中心的安全运行。

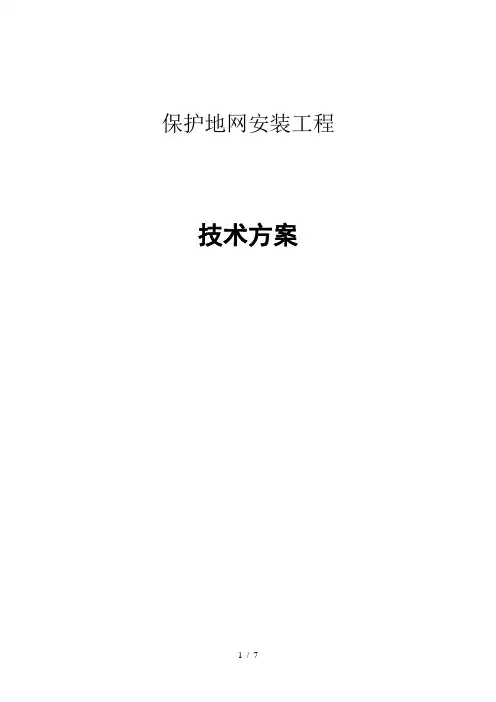

保护地网安装工程技术方案技术方案一、设计依据《电子计算机机房设计规范》GB 50174-2008《建筑物防雷设计规范》GB 50057-1994《通信局（站）防雷与接地工程设计规范》 YD 5098-2005《建筑物电子信息系统防雷技术规范》GB 50343-2004。

二、简况根据用户需求，拟在指挥办公楼做保护地网系统。

因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和法拉第笼保护；法拉第笼为600*600mm的网格。

因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主，故只做等电位均压带，并使每个设备都可以直接得到有效的保护，详见《电子计算机机房设计规范》（GB 50174-2008）；《建筑物防雷设计规范》（GB 50057-1994）；通信局（站）防雷与接地工程设计规范》（YD 5098-2005）；建筑物电子信息系统防雷技术规范》（GB 50343-2004）。

在信息中心机房后面约22M处做大地地栅网，每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于1Ω。

三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备，由于本工程所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。

在《电子计算机机房设计规范》GB 50174-2008中，对机房防雷有非常严格的要求，必须严格执行。

由于机房属于LPZII防雷区。

机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。

因此在各个机房采用三级防雷措施。

针对本次工程，第一级防雷器为A 级防雷器（100KA ），防雷器安装在配电柜进线处；第二级防雷器为B 级防雷器（40KA ），自制防雷箱，安装在机柜外，总开出线引入到第二级防雷箱，再引入UPS 防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为C 级防雷器（20KA ），防雷器安装在UPS 输出端。

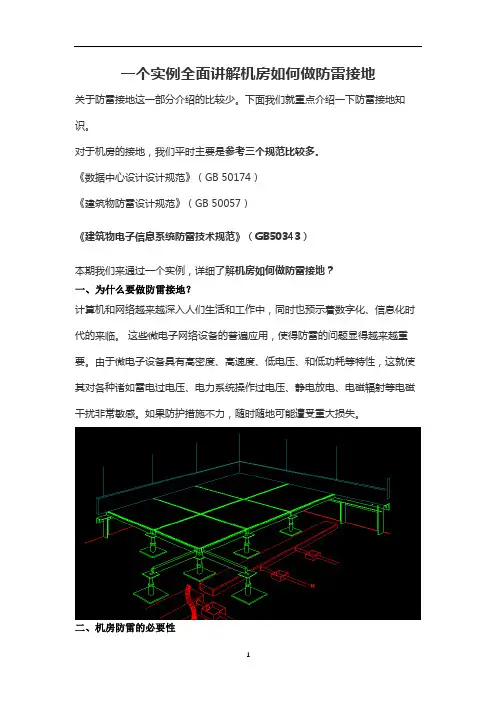

一个实例全面讲解机房如何做防雷接地关于防雷接地这一部分介绍的比较少。

下面我们就重点介绍一下防雷接地知识。

对于机房的接地，我们平时主要是参考三个规范比较多。

《数据中心设计设计规范》（GB 50174）《建筑物防雷设计规范》（GB 50057）《建筑物电子信息系统防雷技术规范》（GB50343）本期我们来通过一个实例，详细了解机房如何做防雷接地？一、为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力，随时随地可能遭受重大损失。

二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。

从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。

为此采取的防范原则是“整体防御、综合治理、多重保护”。

力争将其产生的危害降低到最低点。

三、机房防雷接地系统设计一、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。

中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。

目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。

防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。

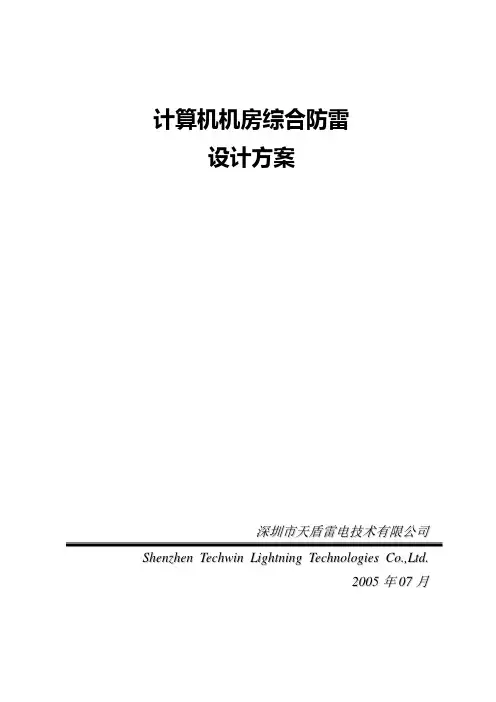

计算机机房综合防雷
设计方案
深圳市天盾雷电技术有限公司S h e n z h e n T e c h w i n L i g h t n i n g T e c h n o l o g i e s C o.,L t d.
2005年07月
目录
1、公司概况
1.1公司介绍 1
1.2 优质服务承诺 1
2、规划设计宗旨
2.1 综述 2
2.2 雷电的分配模型及分类 3
2.3 规划设计依据 5
2.4 防雷器选用依据 5
3、防雷方案设计思路
3.1 直击雷的保护 5
3.2 感应雷的防护7
3.3 接地的布置7
3.4 等电位连接8
4、设计方案
4.1 直击雷的保护8
4.2 机房的系统防护8
4.3 主要设备表11
5、服务承诺
5.1项目实施人员保证 11
5.2 项目进度安排12
6、设备主要参数
6.1 交流电源防雷箱B100B3+N主要技术参数 12
6.2 交流电源防雷器M60B3+N主要技术参数 12
6.3 交流电源防雷器M40B1+N主要技术参数 13
6.4 D180R2主要技术参数 13。

计算机机房综合防雷设计方案计算机机房综合防雷设计方案深圳市天盾雷电技术有限公司Shenzhen T echwin Li ghtning Technologi e s Co.,Ltd.2005年07月目录1、公司概况1.1公司介绍 11.2 优质服务承诺 12、规划设计宗旨2.1 综述 22.2 雷电的分配模型及分类 32.3 规划设计依据 52.4 防雷器选用依据 53、防雷方案设计思路3.1 直击雷的保护 53.2 感应雷的防护73.3 接地的布置73.4 等电位连接84、设计方案4.1 直击雷的保护84.2 机房的系统防护84.3 主要设备表115、服务承诺5.1项目实施人员保证 115.2 项目进度安排126、设备主要参数6.1 交流电源防雷箱B100B3+N主要技术参数 126.2 交流电源防雷器M60B3+N主要技术参数 126.3 交流电源防雷器M40B1+N主要技术参数 136.4 D180R2主要技术参数 136.5 D05J4-24主要技术参数 146.6 D05J4主要技术参数 147、工程报价151、公司概况1.1 公司介绍深圳市天盾雷电技术有限公司是一家专业从事现代浪涌与防雷技术理论研究和开发的高新技术企业。

公司集防雷产品制造、防雷实验装置及雷电检控产品生产、防雷工程设计与施工的综合性防雷企业。

公司集合了国内一批有丰富防雷理论知识和实践经验的高素质研发人员，专业从事各种防雷产品（包括雷电实验装置及雷电检控设备）的研发、设计、生产，并针对防雷产品在实际应用中出现的问题进行模拟试验，加以解决。

及时有效地满足客户要求。

我们坚持“以人为本”，公司拥有一支充满活力、勇于创新、团结实干、追求卓越的团队。

公司的主要产品有：电源防雷箱、电源防雷器、信号防雷器、天馈防雷器以及雷电监控等系列产品，同时为您打造专业级防雷实验室。

产品已通过了信息产业部、公安部等相关部门的检测与认证。

广泛应用于通信、电力、金融、铁路、交通、石化、安防监控及气象等领域。

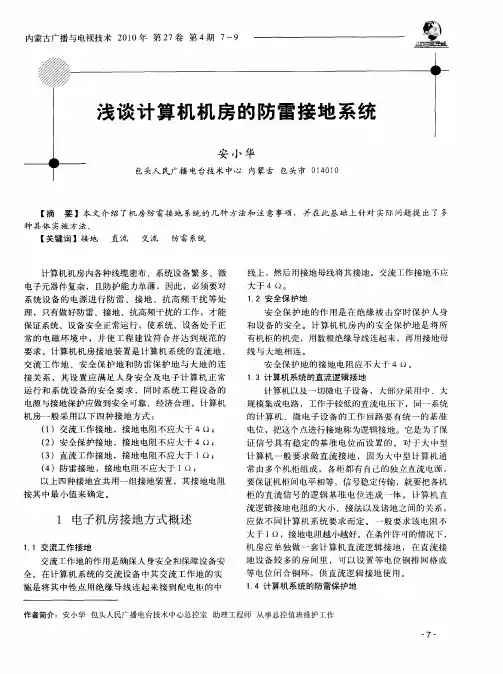

机房防雷与接地摘要伴随着我国经济建设与科技建设的高速发展，计算机产业和信息产业的快速普及，计算机机房得到了快速发展。

机房接地系统涉及多方面的综合性信息处理工程，是机房建设中的一项重要内容。

接地系统是否良好是衡量一个机房建设质量的关键性问题之一。

先进的电子设备耐受过电压、过电流的能力相对较低，缺乏必要的雷害防护技术措施，成为困扰广大电气设计人员的问题之一。

机房供电系统通常采用TN-S运行方式。

工程上采用较为常见和经济的等电位连接做法，避免发生雷电反击而损耗设备。

控制接地电阻小于1欧姆，就可以保证接地线不产生电位差，避免相互干扰，保证计算机设备及人员的安全运行要求。

建筑物防雷作为一个综合系统工程，考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素，对机房防雷按照外部防雷，内部防雷和电涌保护作为一个整体进行综合分析和设计。

文章通过一个工程中的案例，详细剖析机房防雷和接地的具体做法。

理论和机房实际运行经验表明，该方式是安全可靠的。

目录绪论 (1)一、机房接地 (2)1.1防雷与接地需求分析 (2)1.2机房等电位连接 (3)二、机房防雷 (5)三、工程实例 (7)3.1 接地设计方案 (7)3.2 防雷设计方案 (8)结论 (10)参考文献 (11)绪论随着计算机技术及网络技术的迅猛发展，特别是智能化大厦，智能化城市的出现，使人们对接地技术产生了新的关心。

尤其在计算机机房、通讯机房的工程建设中，接地技术更是被提到了较高的高度。

关于接地问题的争论，尤其是对电子设备、信息系统的接地问题的争论，在国内或者国外都屡屡发生。

可以说，一个国家的接地标准及规程的配备情况代表了该国家的科技发展水平和社会基础设施的配备程度。

随着国家标准的逐步完善，如《建筑物防雷设计规范》GB GB50057-94-2000的局部修改，和《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000的出台与实施，以及新的国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004和新的国家标准图集《电子信息系统机房工程设计与安装》09DX009 P30-34的出台等，都标志着我国对接地和防雷的重视以及技术的进步。

机房防雷设计方案机房防雷设计方案机房是企事业单位重要的信息处理中心，为保障其正常运行，采取有效的防雷措施非常重要。

以下为机房防雷设计方案。

1. 外部防雷措施在机房外部设置防雷装置，如避雷针、避雷带等，以提供对直接雷击的保护。

避雷针、避雷带应根据机房周围的建筑和地形条件来选择布设位置，并保证与机房有良好的接地。

2. 屏蔽防雷措施机房内部应采用金属屏蔽网或金属屏蔽板对电缆进行屏蔽，以防止外部雷电电磁波的干扰。

同时，机房内部的金属管线和设备应保持良好的接地连接，以防止雷电冲击通过这些金属部件进入机房。

3. 接地系统设计机房的接地系统是其防雷措施的重要组成部分。

应采用低阻抗、低电压落的接地系统，以确保雷电冲击通过良好导地的方式排走。

接地系统应采用合适的导体材料，如铜材或镀铜钢材，并根据机房的实际情况设计合理的接地导体布置方式。

4. 防雷设备机房内部应安装防雷设备，包括避雷器、避雷针和过电压保护器等。

这些设备能够有效地吸收或引导雷电冲击，保护机房的电气设备和通信设备免受雷电损害。

5. 防雷维护机房的防雷设备和接地系统需要定期进行维护和检查，以确保其正常运行。

定期检测和维护接地系统的接地电阻和接地网的完整性，及时修复或更换损坏的设备和部件。

6. 人员培训机房的相关人员需要接受防雷知识培训，了解机房的防雷措施和设备的使用方法，掌握处理雷电突发事件的应急措施。

总结起来，机房防雷设计方案包括外部防雷措施、屏蔽防雷措施、接地系统设计、防雷设备、防雷维护和人员培训等多个方面。

通过合理的防雷设计和科学的防雷措施，可以保障机房的正常运行，提高机房的安全性和可靠性。
