第十四章管道图
- 格式:pps
- 大小:488.00 KB
- 文档页数:15
供排水管道识图1.管道施工图分为给排水、采暖、动力、化工工艺和自控仪表管道施工图。
2.给排水施工图可分为室内给排水施工图与室外给排水施工图两大类,它们一般都由基本图和详图组成。
基本图包括管道平面布置图、剖面图、系统轴测图(又称透视图)、原理图及说明等;详图表明各局部的详细尺寸及施工要求。
3.室内给排水施工图主要包括平面图、系统图和详图。
4.室外给排水施工图主要包括管道总平面图、纵断面图和详图。
5.室内给水系统:进户管-干管-立管-支管-用水设备。
6.室内排水系统:用水设备排水口-存水弯(或支管)-干管-立管-总管-室外下水井。
7.给排水管道布置纵横交叉,在平面图上难以表明它们的空间走向,所以常用轴测投影的方法画出管道系统的立面布置图,用以表明各管道的空间布置状况。
这种图称为管道系统轴测图,简称管道系统图。
在绘制管道系统图时,要根据各层的平面布置绘制;识读管道系统图时,应把系统图和平面图对照进行识读。
8.室内给排水平面图表示建筑物内的给水和排水工程内容,室内与室外的分界给水工程以进口处的阀门为界,排水工程以室外第一个排水检查井为界。
9.平面图表明了给排水管道及设备的平面布置,主要包括干管、支管、立管的平面位置,管口直径尺寸及各立管的编号,各管道零件(如阀门、清扫口等)的平面位置,给水进户管和污水排出管的平面位置及与室外给排水管网的相互关系。
10.系统图分为给水系统和排水系统两大部分,它是用轴测投影的方法来表示给排水管道系统的上、下层之间,前后、左右之间的空间关系的。
在系统图中,除注有各管径尺寸及主管编号外,还注有管道的标高和坡度。
识图时必须将平面图和系统图结合起来看,互相对照阅读,才能了解整个排水系统的全貌。
11.管道安装施工图包括平面图、系统图、施工详图、流程图、设计说明、主要材料。
12.系统图表明走向、管径、阀门、标高和与设备连接点及标高。
13.看供水图纸的顺序从引入管开始沿水流方向干管-立管-支管,排水是一般按卫生器具或排水设备的存水弯、器具排水管、-横支管-立管-干管-排水口。

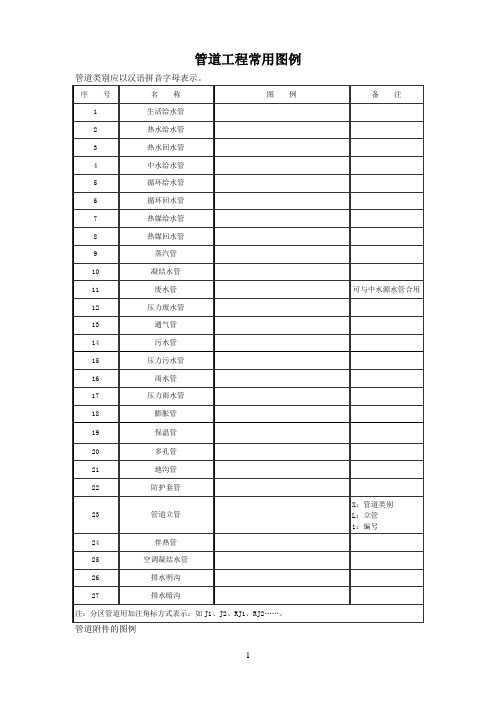

3.0.2管道附件的图例宜符合表的要求。
表3.0.2 管道附件
3.0.3管道连接的图例宜符合表的要求。
表3.0.3 管道连接
3.0.4管件的图例宜符合表的要求。
表管件
3.0.5阀门的图例宜符合表的要求。
表阀门
3.0.6给水配件的图例宜符合表的要求。
表给水配件
3.0.7 消防设施的图例宜符合表的要求。
表消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。
表卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表的要求。
表小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表的要求。
表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表的要求。
表仪表。
管道布置图(安装图、配管图)视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。
管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用A0。
Ø比较简单的也可采用A1或A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例:Ø一般采用的比例为1﹕30,也可采用1﹕25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用1﹕50。
Ø同区的或各分层的平面图,应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线:Ø粗线 0.9~1.2 mm →单线管道Ø中粗线 0.5~0.7 mm →双线管道Ø细线 0.15~0.3 mm →法兰、阀门及其他图线1.4 字体:Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一张图纸上,也可分画在几张图纸上。
Ø若各层平面的绘图范围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。
Ø如在同一张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

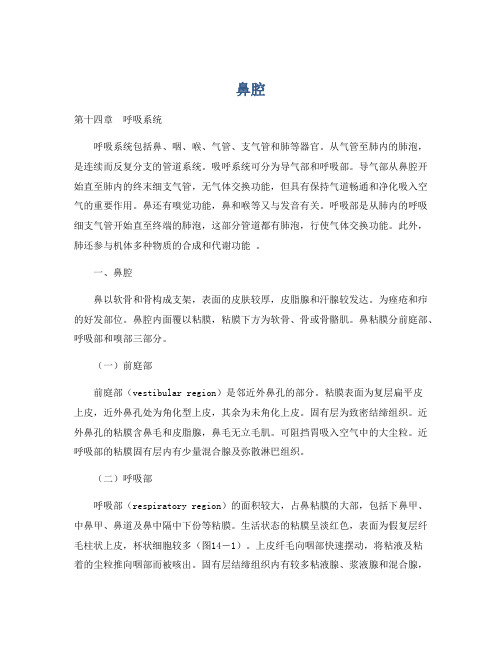

鼻腔第十四章呼吸系统呼吸系统包括鼻、咽、喉、气管、支气管和肺等器官。
从气管至肺内的肺泡,是连续而反复分支的管道系统。
吸呼系统可分为导气部和呼吸部。
导气部从鼻腔开始直至肺内的终末细支气管,无气体交换功能,但具有保持气道畅通和净化吸入空气的重要作用。
鼻还有嗅觉功能,鼻和喉等又与发音有关。
呼吸部是从肺内的呼吸细支气管开始直至终端的肺泡,这部分管道都有肺泡,行使气体交换功能。
此外,肺还参与机体多种物质的合成和代谢功能。
一、鼻腔鼻以软骨和骨构成支架,表面的皮肤较厚,皮脂腺和汗腺较发达。
为痤疮和疖的好发部位。
鼻腔内面覆以粘膜,粘膜下方为软骨、骨或骨骼肌。
鼻粘膜分前庭部、呼吸部和嗅部三部分。
(一)前庭部前庭部(vestibular region)是邻近外鼻孔的部分。
粘膜表面为复层扁平皮上皮,近外鼻孔处为角化型上皮,其余为未角化上皮。
固有层为致密结缔组织。
近外鼻孔的粘膜含鼻毛和皮脂腺,鼻毛无立毛肌。
可阻挡胃吸入空气中的大尘粒。
近呼吸部的粘膜固有层内有少量混合腺及弥散淋巴组织。
(二)呼吸部呼吸部(respiratory region)的面积较大,占鼻粘膜的大部,包括下鼻甲、中鼻甲、鼻道及鼻中隔中下份等粘膜。
生活状态的粘膜呈淡红色,表面为假复层纤毛柱状上皮,杯状细胞较多(图14-1)。
上皮纤毛向咽部快速摆动,将粘液及粘着的尘粒推向咽部而被咳出。
固有层结缔组织内有较多粘液腺、浆液腺和混合腺,分泌物经导管排入鼻腔,与上皮内杯状细胞分泌物共同形成一层粘覆于纤毛上。
呼吸部粘膜的血液供应较丰富,并有丰富的静脉丛,中、下鼻甲处尤多,使粘膜形成许多小隆起。
静脉丛管壁薄,腔大似窦状,它们随动静脉吻合的开放和关闭而有周期性充血变化,通过散热和渗出,对吸入空气起加温和湿润作用,患鼻炎时,静脉丛异常充血,粘膜肿胀,分泌物增多,鼻道变窄。
固有层内淋巴组织较多,还可见嗜酸性粒细胞、嗜碱性粒细胞和肥大细胞,患过敏性鼻炎时,鼻分泌物中可见此类细胞。
专题14.5 与液柱相关的计算问题1.(2020·广西南宁一模)如图所示,粗细均匀的U形管左端封闭,右端开口,两竖直管长为l1=50 cm,水平管长d=20 cm,大气压强p0相当于76 cm高水银柱产生的压强。
左管内有一段l0=8 cm长的水银封住长为l2=30 cm长的空气柱,现将开口端接上带有压强传感器的抽气机向外抽气,使左管内气体温度保持不变而右管内压强缓缓降低,要把水银柱全部移到右管中。
(g取10 m/s2)求右管内压强至少降为多少?【参考答案】 2.87×104 Pa右管内压强降为p'p'+p l0=p2解得:p'=p2-p l0=2.87×104 Pa2.(2020·安徽合肥质检)图示为一上粗下细且下端开口的薄壁玻璃管,管内有一段被水银密闭的气体,下管足够长,图中管的截面积分别为S1=2 cm2,S2=1 cm2,管内水银长度为h1=h2=2 cm,封闭气体长度l=10 cm,大气压强p0相当于76 cm高水银柱产生的压强,气体初始温度为300 K,若缓慢升高气体温度。
(g取10 m/s2)试求:(1)当粗管内的水银刚被全部挤出时气体的温度;(2)当气体温度为525 K 时,水银柱上端距玻璃管最上端的距离。
【参考答案】(1)350 K (2)24 cm(2)气体温度由350 K 变为525 K 经历等压过程,则设水银上表面离开粗细接口处的高度为y,则V 3=12S 1+yS 2 解得y=12 cm所以水银上表面离开玻璃管最上端的距离为h=y+l+h 1=24 cm3.(2020·邯郸质检)如图所示,在两端封闭粗细均匀的竖直长管道内,用一可自由移动的活塞A 封闭体积相等的两部分气体。
开始时管道内气体温度都为T 0=500 K ,下部分气体的压强p 0=1.25×105Pa ,活塞质量m =0.25 kg ,管道的内径横截面积S =1 cm 2。
管道图
概述
管道
由管子、管子连接件、阀门等连接成,用于输送气体、液体及带微小颗粒流体的装置。
如:输气输水输油管道、排烟风管道等管子
组成管道的基本单元之一。
管子的截面:圆形、方形。
管道图
用正投影法表达制造、安装管道的工程图样。
举例
分类:
管道施工图、管道安装图、管道轴测图(系统图)
管道图上的视图名称:
管道施工图——主视图、俯视图、左视图
管道安装图——立面图、平面图、剖视图
管子
一、管子的分类:
二、弯管: ⒈ 弯头 2.弯曲中心、弯曲半径、弯曲角
3.弯头平面
带有弯头的管子。
弯曲的管段。
分别对应圆弧的圆心、半径、中心角。
弯头与两边直管所确定的平面。
直管、弯管
4.平面弯头
5.空间弯头
各直管段和弯头在同一平面内。
各直管段与弯头不在同一平面内。
不共面的两相邻弯头平面的夹角。
6.斜势
二、管子的表达: 单线图、双线图(几何轴线和外轮廓)•弯管的画法
名称双线单线
直角弯管
钝角弯管
直角焊接
弯管
•重合管画法:
双线单线弯管在后
弯管在前
管道施工图
一、定义:
表达管段空间走向、长度、
制作要求的图样。
二、内容:
1. 一组视图(平行轴旋转法)
2. 一组尺寸
3.技术要求(说明)
4. 标题栏
三、特殊表达:
1. 通常采用单粗线表达各投影
2. 在清楚表达的前提下,不必标注绘图比例
3.尺寸标注一般不用画尺寸线
4. 斜势符号根据实际情况选用钝角或锐角符号
四、管道施工图:
1. 由直管加工成弯管的方式得到的管道
2. 由铸造弯
管形成的管
道3.由焊接得到的弯头形成的管道(配以弯头的实形双线图是钣金加工和焊接加工的依据)
一、定义:
表达管道相对设备及建筑物的相对位置及连接关系的图样。
也称管道布置图。
二、内容:
1. 一组视图(所采用的剖切应位于管道系统的最左或右最上最前)
2. 一组尺寸(包括与建筑设备有关的尺寸和标高)
3.技术要求(说明)
4. 管子零件的序号、明细栏和标题栏
三、电厂主要设备、常用阀门、仪器、
支吊架、连接形式的规定图例
见教材 P 271 - 273
安装图
一、定义:
表达管道空间走向及吊支架等管道附件位置的单线轴测立体图。
二、常用的轴测方向:
正等测
Z
X Y
O Z
X
Y
O
斜二测
X
Y
Z
O
斜二测
三、管道轴测图的画法:
•沿轴向测量,三根轴测轴画在轴测图旁边。
•曲折空间管道投影画法a、轴测国标画法b、习惯画法
c •在水平面面内倾斜的管道,画上与Y轴平行的细实线,凡在
与水平投影面垂直的面内倾斜,画上与Z轴平行的细实线。
四、举例1:
五、举例2 读下面的管道安装图绘制其管道轴测图:
返回。
