无功补偿控制器的功能

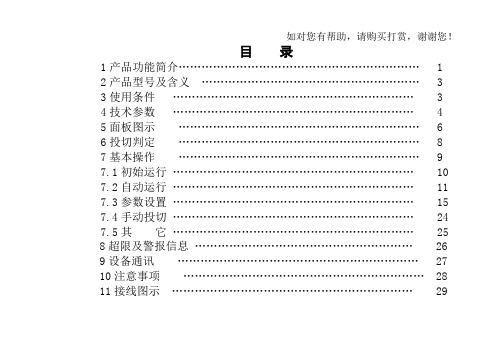

目录1产品功能简介 (1)2产品型号及含义 (3)3使用条件 (3)4技术参数 (4)5面板图示 (6)6投切判定 (8)7基本操作 (9)7.1初始运行 (10)7.2自动运行 (11)7.3参数设置 (15)7.4手动投切 (24)7.5其它 (25)8超限及警报信息 (26)9设备通讯 (27)10注意事项 (28)11接线图示 (29)12外形及开孔尺寸 (30)JKW-18J无功补偿与配电监测控制器，是依据JB/T9663—1999标准及城乡电网改造的技术条件而设计开发的一种新型控制器，具有无功补偿、数据采集、通讯、电网参数分析等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制。

本产品具有以下功能：（1）数据采集●电压；电流；功率因数●有功功率；无功功率●有功电度；无功电度●频率；电压谐波；电流谐波●日电压、电流最大值、最小值；●有关数据存储多达60天（2）数据通讯具有RS232通讯接口，通讯方式可采用现场采集或远程采集，配备无线转接模块可近距离（50米以内）无线抄收数据。

（3） 数据管理基于WINDOWS2000/XP 操作平台，通讯数据自动生成各种报表、曲线及棒图。

（4） 无功补偿● 取样物理量为无功功率，无投切振荡、无补偿呆区； ● 输出多达18路；● 电容器投切执行元件采用固态继电器。

（5） 运行保护● 两相失电时，不影响数据的采集、存储、通讯。

● 对过压、欠压、缺相及谐波、零序进行报警并做出相应动作。

（6） 显 示● 采用128×64背光液晶显示器 ● 全中文人机对话界面 ● 实时显示电网有关参数 ● 直观显示预置参数板前接线型W —18 J Q空气温度：空气温度不高于+55℃，不低于–20℃。

大气条件：空气湿度在+20℃时不超过90%。

海拔高度: 不超过2000m。

环境条件：无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动。

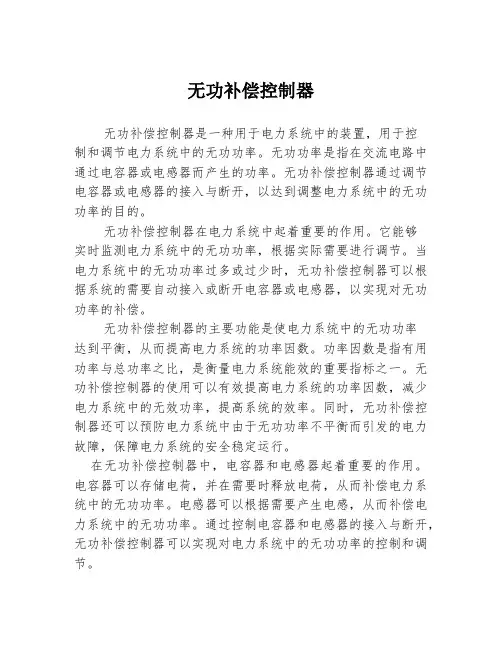

无功补偿控制器
无功补偿控制器是一种用于电力系统中的设备，用于监测和控制系统中的无功功率，以提高系统的功率因数和稳定性。

无功功率是指电力系统中由于感性或容性负载而产生的电流和电压之间的相位差，它不做功，但却会造成电能的浪费和系统的稳定性问题。

无功补偿控制器的作用就是根据系统中的无功功率情况，通过控制补偿装置（如无功补偿电容器或电抗器）的接入或断开，来调整系统中的功率因数，使其尽量接近1，提高系统的能效和稳定性。

无功补偿控制器通常包括传感器、测量设备、控制单元和补偿装置。

传感器用于检测电流和电压的相位差，测量设备用于测量系统中的无功功率和功率因数，控制单元根据测量结果进行逻辑判断和控制指令的生成，补偿装置根据控制指令进行接入或断开操作。

无功补偿控制器的主要功能包括：
1. 检测和测量系统中的无功功率和功率因数；
2. 根据测量结果判断并生成控制指令；
3. 控制补偿装置的接入和断开；
4. 监测补偿装置的运行状态和效果；
5. 提供通信接口，与其他系统进行数据交互和远程监控。

无功补偿控制器可以广泛应用于电力系统中的各种场景，如工业用电、电力输送和配电网等。

它能够有效地改善系统的功率因数和稳定性，降低能耗和电费支出，提高电能利用率和系统的可靠性。

智能无功补偿控制器使用说明一、智能无功补偿控制器的组成和工作原理1.监测单元：用于监测电网的功率因数和电压电流等参数。

它采集电网的功率因数信号，并将信号传输给控制单元。

2.控制单元：根据电网的功率因数和设定值之间的差异，对无功补偿设备进行控制。

当电网功率因数低于设定值时，控制单元会向执行单元发送控制信号，使无功补偿设备自动投入。

3.执行单元：根据控制单元的指令，调整无功补偿设备的容量大小。

它可以控制补偿电容器的投切和接触器的合切，来实现对电网无功功率的补偿。

1.监测电网的功率因数和电压电流等参数。

2.将监测到的功率因数信号传输给控制单元。

3.控制单元与执行单元交互，根据设定值和实际值之间的差异来控制无功补偿设备。

4.执行单元根据控制单元的指令，调整无功补偿设备的容量大小，以实现对电网无功功率的补偿。

二、智能无功补偿控制器的使用方法1.安装控制器：将控制器安装在电力系统的补偿设备箱内，与电网进行连接。

2.设置参数：使用该控制器的管理软件，将控制器与电网连接的参数进行设置，包括电压值、容量大小和设定功率因数等。

3.启动控制器：通过控制器的开关，手动或自动启动智能无功补偿控制器。

4.监测电网参数：控制器会自动监测电网的功率因数和电压电流等参数，并将数据传输给控制单元。

5.设定无功补偿：根据电网的实际功率因数和设定的功率因数之间的差异，控制单元会向执行单元发送控制信号，以调整无功补偿设备的容量大小，来实现对电网无功功率的补偿。

6.显示设备状态：通过控制器的显示屏，可以查看无功补偿设备的投入状态、功率因数和电流等信息。

7.停止补偿：当电网的功率因数达到设定值或不需要无功补偿时，可以手动或自动停止智能无功补偿控制器的工作。

三、智能无功补偿控制器的注意事项1.安全操作：在进行控制器的安装、设置和启动过程中，要注意遵守相关的操作规程和安全指南，确保操作的安全可靠。

2.定期维护：智能无功补偿控制器需要定期进行维护和检查，以确保其正常工作。

无功补偿控制器及动态补偿装置工作原理1.无功补偿控制器的目标是维持电网的功率因数在良好范围内，并最大限度地减少无功功率的损耗。

为实现这个目标，控制器通过检测电网的功率因数来判断是否需要进行无功补偿以及补偿的大小。

当电网的功率因数低于设定值时，控制器发出指令，启动无功补偿装置，将电网中的无功功率与之相等的有功功率引入电网，从而提高功率因数。

2.无功补偿控制器采用了先进的电力电子技术，通过与无功补偿装置的通信以及对电网的监测，实现对电网无功功率的精确控制。

控制器通过测量电网的电压和电流来计算出电网的功率因数，并与设定值进行比较。

当功率因数偏离设定值时，控制器发出相应的指令，控制无功补偿装置进行补偿。

3.在电力系统中，无功补偿控制器还可通过调节无功功率的大小和相位来实现更精确的无功补偿。

控制器可以根据电网的需求和运行状态，调整无功补偿装置的输出功率，并确保无功功率的补偿与电网的负荷变化相匹配。

此外，控制器还可以通过改变无功补偿装置的输出电流相位角来实现无功功率的引入或者吸收，以进一步控制电网的功率因数。

4.无功补偿控制器在工作过程中还需要考虑到电网的稳定性和可靠性。

当电网的频率和电压发生波动时，控制器应具备相应的保护机制，及时判断是否需要调整无功补偿装置的补偿策略，并采取相应措施以保证电网的稳定运行。

动态补偿装置工作原理：动态补偿装置是无功补偿的一种重要技术手段，其工作原理主要包括以下几个方面：1.动态补偿装置通过实时检测电网的无功功率和功率因数，并与设定值进行比较，来判断是否需要进行无功补偿。

当电网的无功功率超过设定值时，动态补偿装置通过控制器发出指令，启动相应的无功补偿设备，并将其输出与电网中的无功功率相抵消，从而实现无功功率的补偿。

2.动态补偿装置采用了高速开关技术，通过将无功功率与之相等的有功功率引入电网，在实时响应电网无功功率的变化，快速调整补偿功率和补偿相位，以满足电网的补偿要求。

3.动态补偿装置还可以实现对电网的谐波抑制和电压调节。

JKW(G)系列无功功率自动补偿控制器符合标准：J B9663-2013一、简介JKW(G)系列无功功率自动补偿控制器，以控制物理量不同分JKG与JKW两种，适用于低压配电系统电容器补偿装置的自动调节(以下简称控制器)，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压值量，从而提高了经济效益与社会效益。

产品符合:JB/T9663-2013 标准。

二、型号含义JK W 5 C-12 F / AC220V工作电压(取样电压)无:配接触器 静态 ;F: 配复合开关 动态回路数: 4,6,8,10,12共补设计序号 5: 普通款;6: 升级款;面板尺寸: 113*113mm无功功率补偿控制器JK G 2 B-12 F无: 配接触器 静态，F配复合开关 动态控制回路数: 4,6,8,10,12;B: 共补;产品电源电压 2: AC220V; 5: AC380V;产品面板尺寸: 162*102mm;无功功率补偿控制器三、功能特点1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、初始相位预置(软件调节同名端或电流信号极性)。

4、具有功率因数与无功功率两种控制模式。

5、人机界面友好操作方便。

6、各种控制参数全数字可调节直观使用方便。

7、具有自动运行与手动运行两种工作方式。

8、具有过电压和欠电压保护功能。

9、具有掉电保护功能数据不丢失。

10、电流信号输入阻抗≤0.01Ω。

四、使用条件1、海拔高度不高于2500米。

2、环境温度-25℃～+50℃。

3、空气湿度在40℃时不超过50%，20℃时不超过90%。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

五、技术数据额定工作电压：AC220V或380V50Hz额定工作电流：AC0-5A50Hz输出触点容量：AC220V5A50Hz显示功率因数：滞后0.01-超前0.01测量无功功率：0-9999Kvar欠压保护值：300V控制方式：自动寻优/循环投切灵敏度：JKW为100mA/JKG为300mA防护等级：外壳IP40六、控制器有2种工作模式，任何时刻控制器只能工作在以下一种模式功率因数控制模式的特点:本控制器在出厂前已将工作模式调整在功率因数控制模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。

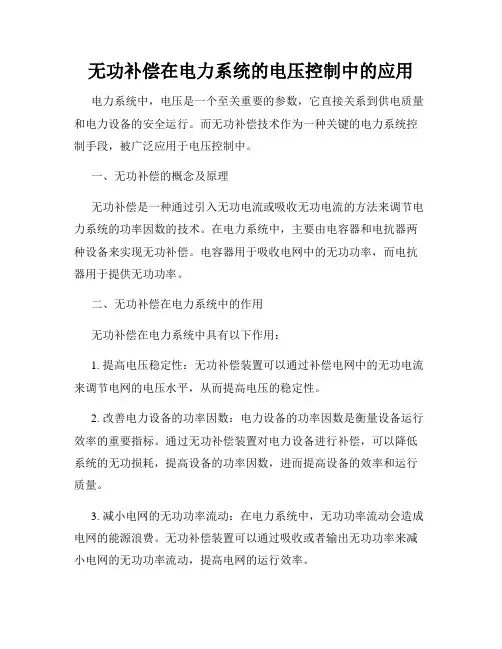

无功补偿在电力系统的电压控制中的应用电力系统中，电压是一个至关重要的参数，它直接关系到供电质量和电力设备的安全运行。

而无功补偿技术作为一种关键的电力系统控制手段，被广泛应用于电压控制中。

一、无功补偿的概念及原理无功补偿是一种通过引入无功电流或吸收无功电流的方法来调节电力系统的功率因数的技术。

在电力系统中，主要由电容器和电抗器两种设备来实现无功补偿。

电容器用于吸收电网中的无功功率，而电抗器用于提供无功功率。

二、无功补偿在电力系统中的作用无功补偿在电力系统中具有以下作用：1. 提高电压稳定性：无功补偿装置可以通过补偿电网中的无功电流来调节电网的电压水平，从而提高电压的稳定性。

2. 改善电力设备的功率因数：电力设备的功率因数是衡量设备运行效率的重要指标。

通过无功补偿装置对电力设备进行补偿，可以降低系统的无功损耗，提高设备的功率因数，进而提高设备的效率和运行质量。

3. 减小电网的无功功率流动：在电力系统中，无功功率流动会造成电网的能源浪费。

无功补偿装置可以通过吸收或者输出无功功率来减小电网的无功功率流动，提高电网的运行效率。

4. 改善电力系统的稳定性：无功补偿装置可以通过快速响应电压波动，提高电力系统的稳定性。

在电力系统中发生短路或者突然负荷变化时，无功补偿装置能够快速响应，保持系统电压稳定。

三、无功补偿在电压控制中的应用1. 静态无功补偿装置（SVC）：SVC是一种通过控制变压器的阻抗并联电抗器和串联电容器来实现无功补偿的装置。

它可以根据电网的负载状况来自动调节无功补偿的容量，实现电压的稳定控制。

2. 静止无功补偿器（STATCOM）：STATCOM是一种通过控制电力电子器件的直流电压来实现无功补偿的装置。

它可以根据电网的电压变化快速响应，有效地控制电压的稳定性。

3. 动态无功补偿装置（DVR）：DVR是一种通过控制发电机的励磁电流来实现无功补偿的装置。

它可以对电力系统中的瞬时电压波动进行补偿，保持电压的稳定。

低压无功补偿控制器说明书摘要：I.控制器概述A.产品简介B.执行标准C.用途和范围D.产品型号规格II.主要技术参数指标A.运行环境B.系统平台C.模拟量（6 路：3 电压、3 电流）D.开关量（8 路）E.频率F.补偿容量III.控制器的功能A.实时监测B.数据采集C.无功补偿D.谐波分析E.故障报警F.配电综合监测IV.安装与维护A.安装要求B.接线方式C.调试方法D.维护保养V.控制器操作说明A.开关机操作B.参数设置C.数据查看D.报警处理VI.注意事项A.使用注意事项B.安全注意事项正文：低压无功补偿控制器说明书I.控制器概述低压无功补偿控制器是一款用于配电网中的新型设备，具有实时监测、数据采集、无功补偿、谐波分析、故障报警和配电综合监测等功能。

该控制器采用32 位arm 为核心，可广泛应用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。

A.产品简介低压无功补偿控制器集实时数据采集、通讯、无功补偿、谐波分析、故障报警、配电综合监测等功能于一体，为配电网的稳定运行提供有效保障。

B.执行标准本控制器遵循相关国家标准和行业标准进行设计和生产。

C.用途和范围适用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。

D.产品型号规格根据不同需求，提供多种型号和规格的控制器供用户选择。

II.主要技术参数指标A.运行环境控制器能在-25～55 的环境温度下正常工作，适应79.5kpa～106kpa 的大气压力和2000 米的海拔高度。

相对湿度为5%～95%。

B.系统平台控制器采用32 位arm 处理器，具有较高的稳定性和可靠性。

C.模拟量（6 路：3 电压、3 电流）控制器能同时测量3 路电压和3 路电流，实时监测电网运行状态。

D.开关量（8 路）控制器具有8 路开关量输入，用于监测各种报警信号。

E.频率控制器能实时监测电网频率，确保电网稳定运行。

F.补偿容量根据用户需求，提供多种补偿容量供选择。

无功补偿控制器的功能1.无功功率补偿能力：无功补偿控制器可以根据电网无功功率的变化情况，动态调节无功补偿电容器组的补偿能力。

当电网无功功率较大时，控制器会自动增加无功补偿电容器的投入，以提供足够的无功功率补偿，减少电网的无功功率，提高电网的功率因数。

相反，当电网无功功率较小时，控制器会自动减少无功补偿电容器的投入，以防止过补偿而导致电网的功率因数过高。

2.功率因数调节：无功补偿控制器通过监测电网的功率因数，并根据设定值来对电网的功率因数进行调节。

当电网的功率因数低于设定值时，控制器会自动增加无功补偿电容器的投入，提高电网的功率因数；反之，当功率因数高于设定值时，控制器会自动减少无功补偿电容器的投入，以维持电网的功率因数在设定范围内。

3.电压调节：无功补偿控制器通过监测电网的电压，并根据设定值来对电网的电压进行调节。

当电网的电压低于设定值时，控制器会自动增加无功补偿电容器的投入，提高电网的电压；反之，当电压高于设定值时，控制器会自动减少无功补偿电容器的投入，以维持电网的电压在设定范围内。

4.电网稳定性提升：通过减少电网的无功功率，提高电网的功率因数和电压，无功补偿控制器可以有效提升电网的稳定性。

当电网无功功率过大时，会导致电网电压的波动和振荡，甚至引发电网的不稳定运行。

而通过合理补偿电网的无功功率，可以减少电网的振荡，提高电网稳定性。

5.节约电能：无功补偿控制器可以根据电网的需求，自动调节无功补偿电容器的投入，以提供最合适的无功功率补偿。

当电网的无功功率需求较小时，控制器会减少无功补偿电容器的投入，以降低电网的无功功率损耗，从而节约电能。

6.故障保护：无功补偿控制器可以监测电网的工作状态，并及时发现电网中的故障情况。

当电网出现故障时，控制器会自动停止或调整无功补偿电容器的投入，以保护电网设备的安全运行。

总之，无功补偿控制器在电力系统中起着重要的作用，通过动态调节无功补偿电容器的投入，实现对电网的无功功率补偿和调节，提高电网的功率因数、电压稳定性，并节约电能。

低压无功补偿控制器说明书一、产品概述低压无功补偿控制器是一种智能化的电力电子设备，主要用于低压配电网的无功补偿。

该控制器能够自动检测电网中的无功功率，并采取相应的补偿措施，提高电力系统的功率因数，降低线路损耗，改善电能质量。

二、适用范围本控制器适用于工业、商业和居民用电等低压配电网的无功补偿，尤其适用于负载变化较大、功率因数要求较高的场合。

三、功能特点1.自动检测电网中的无功功率，进行实时补偿。

2.可以通过手动或自动模式进行补偿电容器组的投切。

3.具有过压、欠压、过流等保护功能，确保设备安全。

4.可与智能电表、电力监控系统等设备进行通信，实现远程监控和控制。

5.安装简便，维护方便。

四、技术参数1.工作电压：AC 220V/380V。

2.额定电流：100A/200A/400A。

3.补偿容量：5kvar/10kvar/20kvar/40kvar。

4.补偿方式：三相/单相补偿可选。

5.响应时间：≤20ms。

6.防护等级：IP20。

7.工作环境温度：-20℃~+60℃。

五、安装使用1.根据实际情况选择合适的安装位置，确保控制器工作环境良好，无强烈震动和磁场干扰。

2.连接控制器与电容器组时，应按照接线图正确接线，并确保接触良好。

3.控制器应与电源和负载保持一定的距离，避免相互干扰。

4.在安装和接线前，请务必断开电源。

5.使用前应仔细阅读使用说明书，了解控制器的功能和操作方法。

6.控制器应定期进行维护和检查，确保其正常工作。

六、常见问题与排除1.控制器不工作：检查电源是否正常，接线是否牢固，保险丝是否熔断等。

如有问题，请及时处理或联系专业技术人员进行维修。

2.控制器误动作：检查负载是否平衡，线路是否存在谐波干扰，传感器是否正常等。

如有问题，应采取相应措施进行排除。

3.控制器显示异常：检查显示器是否正常，接线是否接触良好等。

如有问题，应及时更换损坏的部件或联系专业技术人员进行维修。

4.控制器过热：在高温环境下长时间工作可能导致控制器过热，需采取通风散热等措施防止过热。
