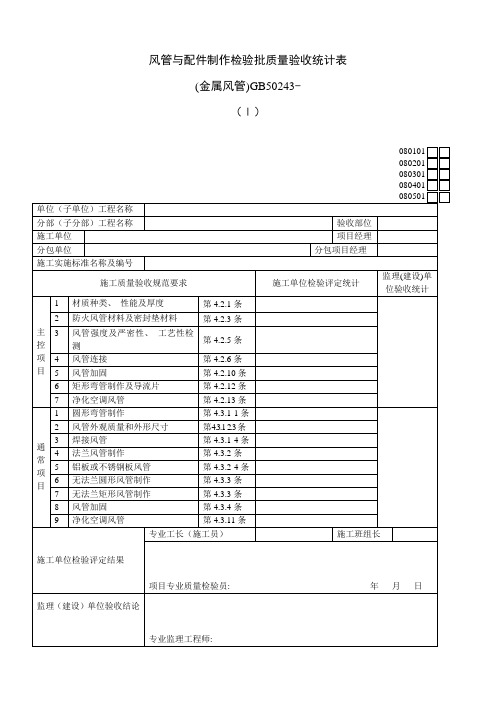

风管与配件制作工程检验批质量验收记录表（金属风管）GB50303—2002（Ⅰ）080101□□080201□□080301□□080401□□说明（Ⅰ）080101080201080301080401080501主控项目1、材料品种、规格、性能与厚度应符合设计要求和有关标准及本规范规定。
板厚度不得小于本规范表4.2.1—1～3的规定。
检查材料质量合格证明文件、性能检测报告及尺量。
2、防火风管及其配件必须为不燃材料、耐火等级符合设计规定。
检查材料质量合格证明文件、性能检测报告及点燃试验和观察。
3、风管强度和严密性应配合设计要求，或符合本规范4.2.5条规定。
检查产品合格证明文件、检测报告或按本规范附录A进行强度和漏风量测试。
4、风管板材连接咬口缝应错开，不得有十字型拼缝。
法兰规格应符合本规范表4.2.6—1～2规定，螺栓孔距中低压≤150mm，高压≤100mm，矩形四角均应设孔观察检查拼缝质量和尺量螺栓孔距。
5、风管加固条件：圆形Φ≥800mm，管段长＞1250mm，或表面积＞4m2；矩形管边长＞630mm，保温风边长＞800mm，管段长＞1250mm，低压风管单边平面积＞1.2m2，中高压＞1.0m2；非规则管按矩形管加固尺量观察检查。
6、矩形风管应采用曲率半径为一个平面边长的内外同心弧形弯管。
其他形式弯管平面边长＞500mm时，应设弯管导流片。
尺量平面边长，观察检查是否符合规定。
7、净化空调风管所用连接件应与管材性能匹配且不应产生化学性能腐蚀，并不得用抽芯铆钉风管内加固；无法兰连接不得用S形、直角形及立联合角形插条；空气洁净度等级为1～5级的风管，不得采用按扣式咬口；矩形风管边长≤900mm，底面板不应有拼接缝，＞900mm时，不应有横向拼接缝；清洁剂应用对人体和材质无害的，镀锌钢板镀锌层无严重损害。
检查材料质量合格证明文件和有关证明，井观察检查是否符合规定。
一般项目1、圆形弯管曲率半径和最少分节数应符合规范表4.3.1—1规定。
风管系统安装工程检验批质量验收记录表(表一)(空调系统)GB50243—2002说明(Ⅱ) 080403 主控项目：1.按数量抽查20%，不少于1个系统。
尺量、观察检查。
2、3、4.按数量抽查20%，不少于1个系统，手扳、尺量、观察检查。
5.按数量抽查20%，不少于1个系统，观察检查。
6.按数量抽查20%，不少于5件，尺量、观察检查，动作试验。
7.全数检查，观察、核对检查。
8.(1)低压系统。
采用漏光法检测，抽检率5%，且不得少于1个系统。
检测不合格时，应做漏风量测试。
中压系统，采用漏光法检测，合格后抽检漏风量，抽检率20%，且不少于1个系统。
高压系统，全数进行漏风量测试。
严密性测试应按规范附录A进行。
系统风管的严密性检验的被抽检系统应全数合格，则视为通过；如有不合格时，则应加倍抽检，直至全数合格。
(2)净化空调系统的严密性检验，1～5级的系统按高压系统的风管的规定执行；6～9级的系统按规范4.2.5条的低、中压系统的风管规定执行。
一般项目：1.按数量抽查10%，不少于1个系统，尺量、观察检查。
2.按数量抽查10%，不少于1个系统，尺量、观察检查。
3.按数量抽查10%，不少于1个系统，尺量、观察检查。
4.风管水平安装直径或边长≤400mm，支吊架间距≤4m；直径或边长＞400mm，支吊架间距≤3m。
螺旋风管支吊架间距≤3.75～5m；薄钢板法兰风管支吊架间距≤3m。
按数量抽查10%，不少于1个系统，尺量、观察检查。
5.按数量抽查10%，不少于1个系统，尺量观察检查。
6.按数量抽查10%，不少于1个系统，尺量观察检查。
7.按数量抽查10%，不少于1个系统，尺量观察检查。
8.按数量抽查10%，不少于5件，尺量观察检查。
9.按数量抽查10%，不少于1个系统或不少于5件和2个房间的风口。
尺量、观察检查。
10.按总数抽查10%，不少于1台。
观察检查、查阅检查试验记录。
风管系统安装工程检验批质量验收记录表(表二)(空调系统)GB50243-2002。
风管系统安装分项工程质量验收记录统表
风管系统安装分项工程质量验收记录统表
工程名称: 工序质量报验单
编号：A 3.3
致:
（监理单位）
兹报验： □ 1地基与基础 □ 2主体结构 □ 3建筑装饰装修 □ 4建筑屋面 □ 5建筑给水、排水及采暖
□ 6建筑电气 □ 7智能建筑 □ 8通风与空调
□ 9电梯 □ 10消防给水
子分部/分项/检验批名称：风管系统安装检验批质量验收记录 部位： 防排
烟、通风系统 验收时间：
本次报验内容系第J _______ 次报验，本项目经理部已完成自检工作且资料完 整，并呈报相应资料。
承包单位项目经理部（章）： 项目经理:
日期:
监理抽查数据及情况记录： 1
、收到施工相应自评/检查资料和验收记录表共
页，收到时间:
□符合 □不符合施工规范验收要求， □符合 □不符合施工规范验收要求。
检查人:
日期:
监理审查意见：
□ 可进行后续施工。
□
核验未通过，不得进入下道工序施工，整改后再报。
项目监理机构（章）: 专业监理工程师：
日期:
年
月
日
注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
项目监理机构签 收人姓名及时间
承包单位签收
人姓名及时间
2、承包单位项目经理部应提前提出本报验单，并给予配合。
江苏省建设厅监制风管（送、排风、排烟）系统安装检验批质量验收记录KT3.1.3.1
续表
续表
般
项
目。
（RFJ01-2002）9.7－1 国家人防质监站监制风管及部件安装分项工程质量验收记录表
说明
本表适用于薄钢板、铝板、不锈钢板、复合钢板和玻璃钢风管及其配套部件的安装。
保证项目：
检查数量：按不同材质、用途各抽查20%，但不少于1个系统，其中水平、垂直风管的管段在5段以内各抽查1段，5段以上各抽查2段。
检验方法：1、3、4、5项观察检查。
2项观察、尺量和手扳检查。
基本项目：
记录代号：优良∨，合格○，不合格×。
1.风管安装
合格：轴线和标高正确，与支（吊、托）架接触紧密、牢固。
优良：在合格的基础上，管线平直，接缝表面平整。
检查数量：逐条检查。
检验方法：观察和尺量检查。
2.风管的法兰连接
合格：对接平行、严密，螺栓紧固。
优良：在合格的基础上，螺栓露出长度适宜一致，同一管段的法兰螺母均在同一侧。
检查数量：逐个检查。
检验方法：扳手拧试和观察检查。
3.风口安装
合格：位置正确，外露部分平整。
优良：位置正确，同一房间内标高一致，排列整齐，外露部分平整。
检查数量：按系统抽查20%，且不少于两个房间的风口。
检验方法：观察和尺量检查。
4.柔性短管
合格：松紧适度、长度符合设计要求和施工规范的规定，无开裂和明显扭曲现象。
优良：在合格的基础上，无扭曲现象。
检查数量：逐个检查。
检验方法：观察和尺量检查。
5.罩类的安装
合格：位置正确，牢固可靠。
优良：位置正确，排列整齐，牢固可靠。
检查数量：按抽查系统逐个检查。
检验方法：观察和尺量检查。
允许偏差项目：
检验数量：1项按不同材质、用途各抽查20%，但不少于1个系统，其
中水平、垂直风管的管段在5段以内各抽查1段，5段以
上各抽查2段。
2项按系统抽查20%，但不少于2个房间的风口。
检验方法：1、2项水平度：拉线和尺量检查。
1、2项垂直度：吊线和尺量检查。
