通风管道制作、安装质量检查表

DBJ04-226-2003通风与空调设备安装工程检验批质量验收记录表(通风系统)GB50243-2002DBJ04-226-2003说明(Ⅰ) 080304 主控项目：1.现场组装的除尘器壳体应做漏风量检测，在设计工作压力下允许漏风率5%，其中离心式除尘器为3%。

按总数抽查20%，不少于1台；接地全数检查。

按图核对，检查测试记录和观察检查。

2.按总数抽查20%，不少于1台，核对材料，观察检查或电阻测定。

3.按总数抽查20%，不少于1台，核对材料，观察检查或电阻测定。

4.全数检查，观察或检测。

一般项目：1.按总数抽查20%，不少于1台，尺量、观察检查及检查施工记录。

2.按总数抽查20%，不少于1台，平面位移用经纬仪或拉线、尺量检查，标高用水准仪、直尺、拉线和尺量检查；垂直度用吊线和尺量检查。

3.现场组装的静电除尘器，还应符合设备技术文件。

振打锤装置的固定应可靠；振打锤的转动，应灵活。

锤头方向应正确；振打锤头与振打钻之间应保持良好的接触状态，接触长度应大于锤头厚度的0.7倍。

4.按总数抽查20%，不少于1台，尺量、观察检查及检查施工记录。

5.两组同类型消声器不宜直接串联；单个消声器组件的固定应牢固；消声器及弯管应设独立支、吊架。

整体安装的消声器，按总数抽查10%，不少于5台，现场组装的消声器全数检查。

手板和观察检查、核对安装记录。

6.按总数抽查10%，不少于1台，观察检查。

7.全数检查，观察检查。

8.按总数10%的比例抽查，不少于1台，观察检查。

9.按总数抽查10%，不少于1台，观察检查、查阅检查试验记录。

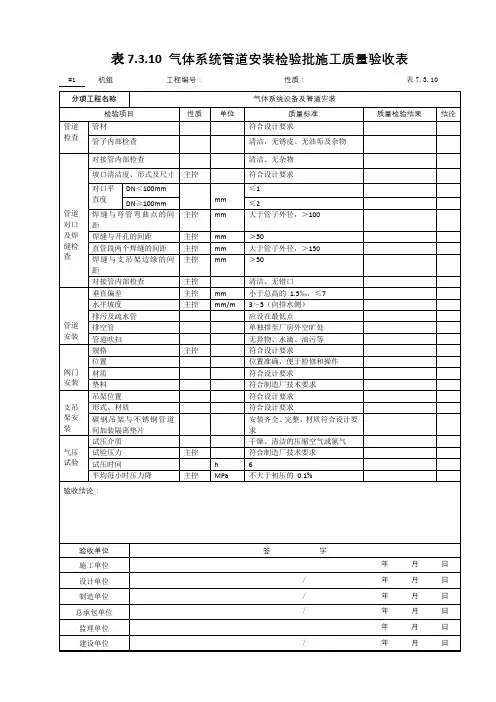

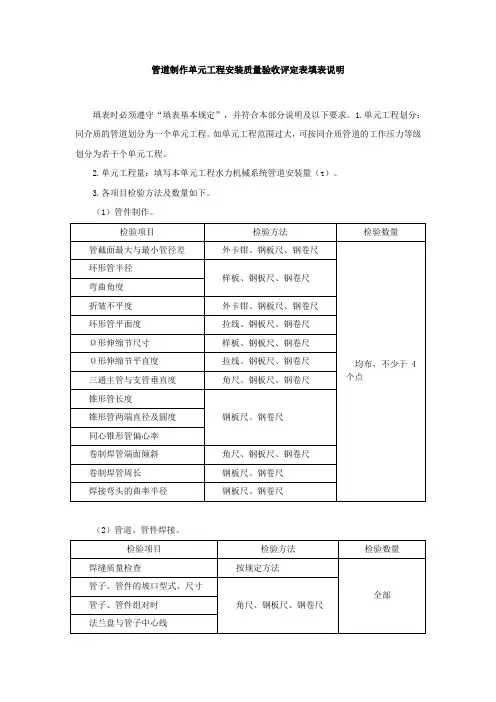

管道制作单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1.单元工程划分：同介质的管道划分为一个单元工程。

如单元工程范围过大，可按同介质管道的工作压力等级划分为若干个单元工程。

2.单元工程量：填写本单元工程水力机械系统管道安装量（t）。

3.各项目检验方法及数量如下。

（1）管件制作。

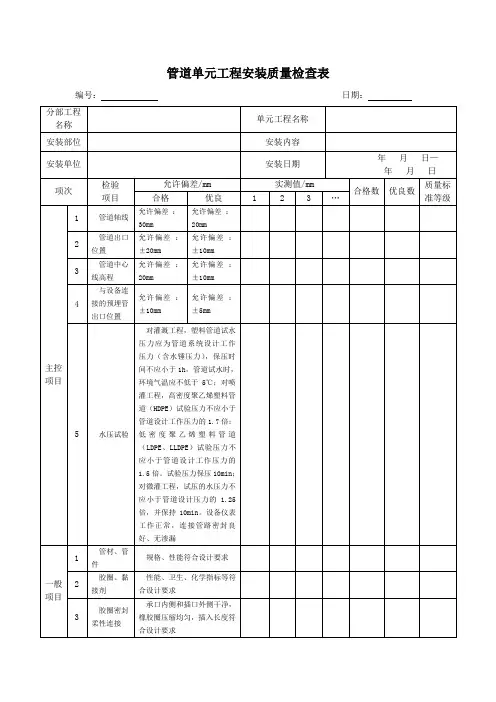

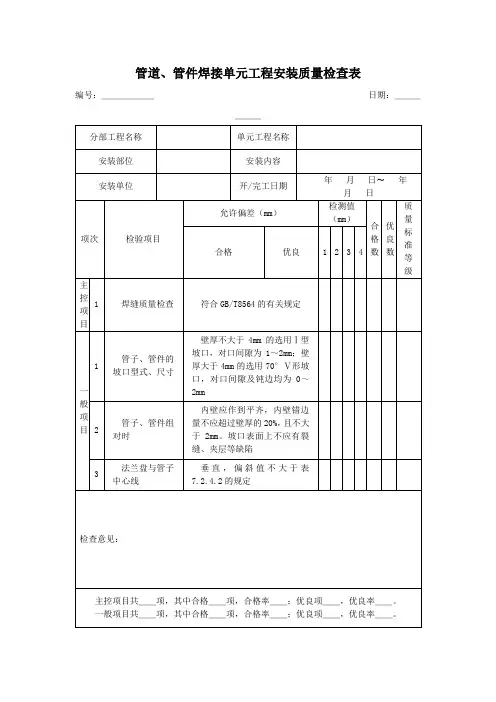

（2）管道、管件焊接。

（3）管件埋设。

（4）明管安装。

（5）通风管道制作、安装。

（6）阀门、容器、管件及管道系统试验。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括：自动化元件（装置）产品质量检查记录，以及校验、安装、调试、试验、检测记录。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.法兰盘与管子中心线垂直偏斜值（单位：mm）。

6.《水轮发电机组安装技术规范》（GB/T8564—2003）（1）焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，Ⅰ型坡口为5～6mm；Ⅴ型坡口要盖过每边坡口约2mm。

（2）焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0.05mm，长度不超过缝长的10%，且小于100mm。

7.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

8.单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

9.单元工程安装质量评定分为合格和优良两个等级，其标准如下：（1）合格等级标准。

1）检验项目应符合SL637—2012第3.2.5条1款的要求。

2）主要部件的调试及操作试验应符合SL637—2012和相关专业标准的规定。

3）各项报验资料应符合SL637—2012的要求。

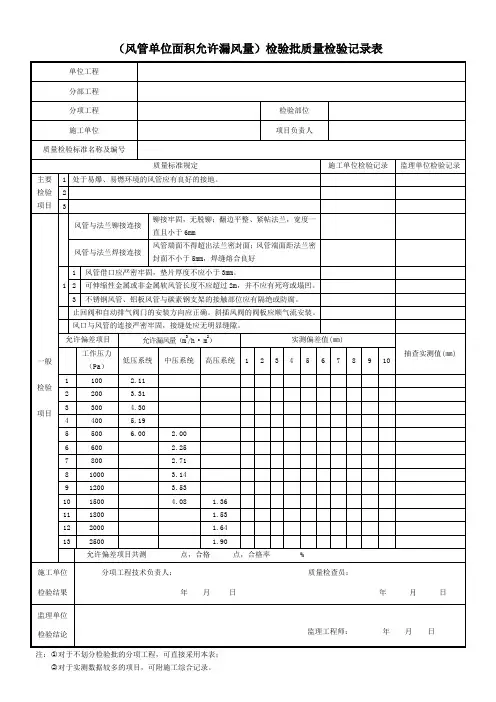

风管制作质量检查记录一、引言风管制作质量检查是确保风管制作过程中质量符合标准要求的重要环节。

本文将从风管制作过程中的材料选择、制作工艺、尺寸精度等方面进行质量检查，并提出相应的改进措施，以确保风管制作质量的稳定和可靠。

二、材料选择1. 风管材料的选择应符合相关标准要求。

检查时应查看材料合格证、检验报告等相关资料，确保材料的质量和性能符合要求。

2. 风管材料的规格、厚度等应符合设计要求。

检查时应测量风管的尺寸，与设计图纸进行对比，并记录在检查记录中。

三、制作工艺1. 风管的制作工艺应符合相关标准要求。

检查时应查看制作工艺流程、操作规范等相关资料，确保制作工艺的合理性和可行性。

2. 风管的制作工艺应保证焊接牢固、密封性好。

检查时应检查焊接接头的质量，如有裂纹、气孔等缺陷应立即进行修复或更换。

四、尺寸精度1. 风管的尺寸精度应符合相关标准要求。

检查时应测量风管的内外径、长度、弯曲度等尺寸参数，并与设计要求进行对比。

2. 风管的尺寸精度应保证制作精度和安装精度的一致性。

检查时应检查风管与配套设备的连接是否紧密、是否存在间隙等问题，并进行相应的调整和修复。

五、改进措施1. 加强材料供应商的管理，确保材料的质量稳定和可靠。

2. 建立制作工艺标准和操作规范，并进行培训和考核，以提高制作工艺的一致性和可行性。

3. 引入先进的尺寸测量设备，提高尺寸测量的精度和准确性。

4. 加强与设计、安装等相关部门的沟通协调，确保风管制作质量符合整体要求。

六、总结风管制作质量检查是保证风管质量的重要环节，通过材料选择、制作工艺、尺寸精度等方面的检查和改进，可以提高风管制作质量的稳定性和可靠性。

同时，加强与相关部门的沟通协调，也是保证风管制作质量的关键措施。

通过持续的质量检查和改进，可以提高风管制作质量的水平，满足用户的需求和要求。

7.4水力机械系统管道安装工程表7.4.1管道制作单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1.单元工程划分：同介质的管道划分为一个单元工程。

如单元工程范围过大，可按同介质管道的工作压力等级划分为若干个单元工程。

2.单元工程量：填写本单元工程水力机械系统管道安装量（t）。

3.各项目检验方法及数量如下。

（1）管件制作。

（2）管道、管件焊接。

（3）管件埋设。

（4）明管安装。

（5）通风管道制作、安装。

（6）阀门、容器、管件及管道系统试验。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括：自动化元件（装置）产品质量检查记录，以及校验、安装、调试、试验、检测记录。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.法兰盘与管子中心线垂直偏斜值（单位：mm）。

6.《水轮发电机组安装技术规范》（GB/T8564—2003）（1）焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，Ⅰ型坡口为5～6mm；Ⅴ型坡口要盖过每边坡口约2mm。

（2）焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0.05mm，长度不超过缝长的10%，且小于100mm。

7.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

8.单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

9.单元工程安装质量评定分为合格和优良两个等级，其标准如下：（1）合格等级标准。

1）检验项目应符合SL637—2012第3.2.5条1款的要求。

2）主要部件的调试及操作试验应符合SL637—2012和相关专业标准的规定。

工程设备、风管系统、管道系统安装及检验记录
资料号工程名称检查项目风管系统管道安装检查部位检查日期
检查依据：
施工图图号：
检查内容：
1.风管外观、规格尺寸、安装位置标高、走向；
2.支架及固定情况；
3.风口、风帽的连接；
4.防火阀、排烟阀、密闭阀配件的位置、方向；
5.管道接口、穿墙做法；
6.管道严密性等。

检查结论：
经检查：1．管
道安装顺直，表面平整完好，无扭曲，走向正确；管道尺寸、壁厚符合设计要求；
2.固定支架位置、间距、规格符合设计要求；
3.风口、风帽位置正确、安装牢固；
4.防火阀、密闭阀等位置正确、方向符合设计要求；
5.风管内无其他管线穿越；
6.管道接口平整严密，漏风量试验合格。

复查意见：
复查人：复查日期：年月日见证单位见证人：
工长：质量员：项目技术负责人：
本表由施工单位填写，施工单位、建设单位、城建档案馆各保存一份。
