实验05(2) RIP路由配置综合练习

实验五RIP路由协议的配置
一、实验目的
1.学会RIP动态路由协议的基本配置
2.理解RIP路由协议原理
二、实验环境
Packet Tracer 5.2
三、实验基本命令
# route rip //在路由器上启动rip协议
#network 网络地址//告知路由器rip协议工作在那些网络
#version 2 //通知使用rip协议的第二版本
#end // 配置结束
四、网络拓扑图如下：
五、实验要求
按拓扑图组件网络，自行按组网方式分配网段并为各个设备设立IP地址，实验完成的条件是PC0,PC1,PC2之间相互能ping通。

六、实验总结
此次实验做得不是很顺利，做了很久才ping通部分网络，在陷入僵局时，通过与同学交流，发现自己从最开始配置网络时方向就错了，这次试验是要做RIP协议的配置，我却把静态路由给配置了，于是一直都ping不通其中一个网络，于是我赶紧把错误纠正，结果很快我就把网络ping通了。

通过这次试验，发现交流合作是很重要的，交流合作可以提高我们的工作效率。

集美大学计算机工程学院实验报告课程名称计算机网络实验名称实验5RIPv2 练习配置实验日期2012/5/22 地点陆大0316班级计算1013 老师耿少峰组号 D 组长何荣贤组员学号王巧珍2010810065龚滢峰2010810066何荣贤2010810071罗忠霖2010810072张华2010810085庄晨武20108100881.实验目的：完成本实验后，您将能够：• 按照需要设计有效的VLSM 。

• 为接口分配正确的地址并记录地址。

• 根据拓扑图进行网络布线。

• 清除启动配置并将路由器重新加载为默认状态。

• 配置路由器使用RIP第2 版。

• 配置并传播静态默认路由。

• 检验RIP第2 版工作情况。

• 测试并校验网络是否完全通畅。

• 思考网络实施并整理成文档。

2.拓扑图及其场景：设备接口ip地址子网掩码默认网关BRANCH Fa 0/0 192.168.40.129 255.255.255.192 否Fa 0/0 192.168.40.193 255.255.255.240S0/0/0 192.168.40.209 255.255.255.252HQ Fa 0/0 192.168.40.1 255.255.255.192 否Fa 0/0 192.168.40.65 255.255.255.192S0/0/0 192.168.40.210 255.255.255.252S0/0/1 209.165.202.158 255.255.255.224ISP Fa 0/0 209.165.202.129 255.255.255.224 否S0/0/0 192.168.40.129 255.255.255.192PC1 网卡192.168.40.190 255.255.255.240 192.168.40.129 PC2 网卡192.168.40.206 255.255.255.192 192.168.40.193 PC3 网卡192.168.40.62 255.255.255.192 192.168.40.1 PC4 网卡192.168.40.126 255.255.255.224 192.168.40.65 PC5 网卡192.168.40.254 255.255.255.224 209.165.200.225场景：在本次实验练习中，您将得到一个网络地址，您必须使用VLSM 对其进行子网划分以便完成如拓扑结构图所示的网络编址。

实验五RIP动态路由的配置【实验目的】1.灵活掌握RIP的动态路由的配置。

2.掌握路由协议的分类，理解静态路由和动态路由3.掌握动态路由协议RIP的报文格式，工作原理及工作过程【实验学时】建议2学时【实验环境配置】本实验所用的设备为：三台带有2个S0口和三个E0口的路由器，三台PC【实验步骤】一、使用合适的连接将图中所有设备连接起来。

二、使用下列步骤对各设备进行配置。

注意在标注红色的命令上将相应的端口改成自己使用的端口。

1.R1上的配置：Router>Router>enRouter#conf tRouter(config)#host r1r1(config)#int e0r1(config-if)#ip add 172.16.1.1 255.255.255.0r1(config-if)#no shutdownr1(config-if)#exitr1(config)#int s0r1(config-if)#ip add 172.16.2.1 255.255.255.0r1(config-if)#no shutdownr1(config-if)#clock rate 56000r1(config-if)#no shutdownr1(config-if)#exitr1(config)#router ripr1(config-router)#net 172.16.0.0r1(config-router)#^ZRIP协议启用前的路由表r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.1.0/24 is directly connected, Ethernet0C 172.16.2.0/24 is directly connected, Serial0RIP协议启用后的路由表r1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.1.0/24 is directly connected, Ethernet0C 172.16.2.0/24 is directly connected, Serial0R 172.16.3.0/24 [120/1] via 172.16.2.2, 00:01:37, Serial0R 172.16.4.0/24 [120/1] via 172.16.2.2, 00:07:21, Serial0R 172.16.5.0/24 [120/2] via 172.16.2.2, 00:05:21, Serial02.R2上的配置：Router>Router>enRouter#conf tRouter(config)#host r2r2(config)#int s1r2(config-if)#ip add 172.16.2.2 255.255.255.0r2(config-if)#no shutdownr2(config-if)#exitr2(config)#int s0r2(config-if)#ip add 172.16.4.1 255.255.255.0r2(config-if)#clock rate 56000r2(config-if)#no shutdownr2(config-if)#exitr2(config)#int e0r2(config-if)#ip add 172.16.3.1 255.255.255.0r2(config-if)#no shutdownr2(config-if)#exitr2(config)#router ripr2(config-router)#net 172.16.0.0r2(config-router)#^Zr2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.2.0/24 is directly connected, Serial1C 172.16.3.0/24 is directly connected, Ethernet0C 172.16.4.0/24 is directly connected, Serial0R 172.16.1.0/24 [120/1] via 172.16.2.1, 00:09:13, Serial1R 172.16.5.0/24 [120/1] via 172.16.4.2, 00:09:13, Serial03.R3上的配置：Router>Router>enRouter#conf tRouter(config)#int s1Router(config-if)#ip add 172.16.4.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int e0Router(config-if)#ip add 172.16.5.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#host r3r3(config)#r3(config)#router ripr3(config-router)#net 172.16.0.0r3(config-router)#^Zr3#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate defaultU - per-user static routeGateway of last resort is not setC 172.16.4.0/24 is directly connected, Serial1C 172.16.5.0/24 is directly connected, Ethernet0R 172.16.1.0/24 [120/1] via 172.16.4.1, 00:05:32, Serial1R 172.16.2.0/24 [120/1] via 172.16.4.1, 00:08:19, Serial1R 172.16.3.0/24 [120/1] via 172.16.4.1, 00:05:32, Serial14.测试：r1#r1#pingProtocol [ip]:Target IP address: 172.16.5.2Repeat count [5]:Datagram size [100]:Timeout in seconds [2]:Extended commands [n]:Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.5.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msPC 上的配置为：PC1：IP为172.16.1.2 网关：172.16.1.1PC2：IP为172.16.3.2 网关：172.16.3.1PC3：IP为172.16.5.2 网关：172.16.5.1【思考问题】1.RIP使用UDP，这样做有何优点？答：UDP协议本身无法保证路由协议报文的可靠传输，因此RIP就必须通过自身的协议实现来保证路由协议报文在网络中的可靠传输。

实验五RIP的设置实验序号：05 实验项目名称：RIP的设置（3）使用show ip route命令查看三层交换机Switch-L3的路由配置信息。

Switch-L3#sh ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/24 is subnetted, 1 subnetsC 172.16.1.0 is directly connected, Vlan10R 10.0.0.0/8 [120/2] via 192.168.1.2, 00:00:03, FastEthernet0/1 （表示已学习到的到10.10.1.0网段的RIP路由，其中系统按默认的子网划分来显示）R 192.168.0.0/24 [120/1] via 192.168.1.2, 00:00:03, FastEthernet0/1 （表示已学习到的到192.168.0.0网段的RIP路由，其中系统按默认的子网划分来显示）192.168.1.0/30 is subnetted, 1 subnetsC 192.168.1.0 is directly connected, FastEthernet0/1（4）使用show ip route rip命令显示路由器Router-A的路由配置信息。

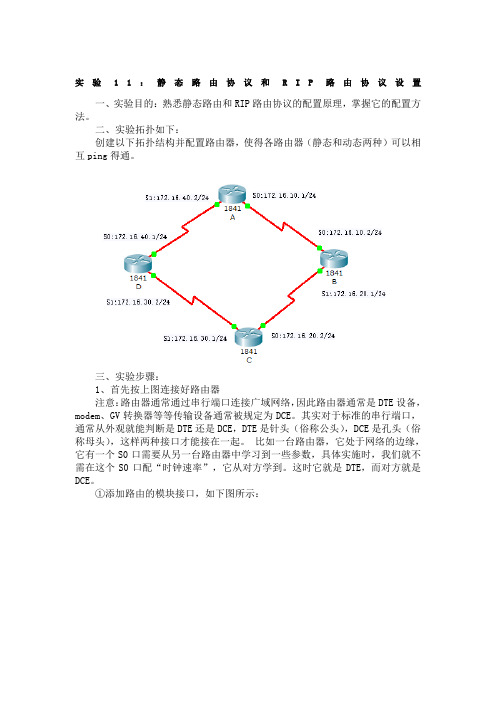

实验11：静态路由协议和R I P路由协议设置一、实验目的：熟悉静态路由和RIP路由协议的配置原理，掌握它的配置方法。

二、实验拓扑如下：创建以下拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping得通。

三、实验步骤：1、首先按上图连接好路由器注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。

其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE是孔头（俗称母头），这样两种接口才能接在一起。

比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到。

这时它就是DTE，而对方就是DCE。

①添加路由的模块接口，如下图所示：②连线的时候注意不同的接口，连线选择DTE线,如下图所示：③设置之前需要打开对应的端口的电源，如图所示：2、按拓扑图规划IP 地址：A :S0/0 :/24 S0/1:/24B :S0/0 :/24 S0/1:/24C :S0/0 :/24 S0/1:/24D :S0/0 :/24 S0/1:/24在各路由器上配置IP地址,保证在链路的连通性如：A（config）# int S0/0A（config-if）#ip addressA（config-if）#no shutdownA（config）#int S0/1A（config-if）#ip addressA（config-if）#no shutdown同样道理同学们配置余下的三个路由器。

请记着配置时钟频率：路由器的接口模式下：Router(config-if)#clock rate 128000实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如下图所示：3、在每个路由器上配置静态路由协议命令格式：ip route 目标地址段目标地址子网掩码下一跳地址（即距离此路由器最近相连的S0地址）配置A的静态路由协议协议：A（config）#ip routeA（config）#ip routeA（config）#endA#copy run start同样道理同学们配置余下的三个路由器的静态路由协议。

实验5 动态路由RIP配置1、查看IP路由表路由器的最基本功能就是路由，对一个具体的路由器来说，路由就是将从一个接口接收到的数据包，转发到另外一个接口的过程，该过程类似交换机的交换功能，只不过在链路层我们称之为交换，而在IP层称之为路由；而对于一个网络来说，路由就是将包从一个端点（主机）传输到另外一个端点（主机）的过程。

路由的完成离不开两个最基本步骤：第一个步骤为选径，路由器根据到达数据包的目标地址和路由表的内容，进行路径选择；第二个步骤为包转发，根据选择的路径，将包从某个接口转发出去。

路由表是路由器进行路径抉择的基础，路由表的内容（路由表项，通常也称为路由）来源有两个：静态配置和路由协议动态学习。

路由表内容如下：router#show ip routeCodes: C - connected, S - static, R - RIP, D - EIGRP,EX - EIGRP external, O- OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2,* - candidate defaultGateway of last resort is 10.5.5.5 to network 0.0.0.0C 172.16.11.0 is directly connected, serial1/2O E2 172.22.0.0/16 [110/20] via 10.3.3.3, 01:03:01, Serial1/2S* 0.0.0.0/0 [1/0] via 10.52、创建RIP路由进程路由器要运行RIP路由协议，首先需要创建RIP路由进程，并定义与RIP路由进程关联的网络。

要创建RIP路由进程，在全局配置模式中执行以下命令：步骤命令作用第一步Router(config)#router rip 创建RIP路由进程第二步Router(config-router)#network定义关联网络network-number说明：Network命令定义的关联网络有两层意思：1）RIP只对外通告关联网络的路由信息；2）RIP只向关联网络所属接口通告路由信息。

实验5 rip路由配置实验一、实验目的1.理解动态路由的工作原理；2.掌握路由器的IP配置，命名配置和串口配置；3.掌握rip路由协议及其配置。

图1-1测试静态、缺省路由拓扑图二、实验步骤1、利用Boson Network Designer 绘制实验拓扑图，绘制好的拓扑图如图1-2所示。

2、绘制过程中注意，按照“够用为度”的原则，选择2610作为路由器型号。

同时，在给两台路由器间布线时要选择点到点类型。

另外，对于DCE端可以任意选择。

不过在实验配置时，对于DCE端路由器的接口（serial 0）要配置时钟信号（本次实验选用Router 1的serial 0接口作为DCE端）。

图1-2 实验网络拓扑图三、配置路由器基本参数在绘制完实验拓扑图后，可以将其保存并装入Boson NetSim中开始实验配置。

通过Boson NetSim中的工具栏按钮“eRouters”选择“Router 1”并按照下面的过程进行路由器基本参数配置：●Router>enable●Router#conf t●Router(config)#host R1●R1(config)#int e0●R1(config-if)#ip address 192.168.1.1 255.255.255.0●R1(config-if)#no shutdown●R1(config-if)#int s0●R1(config-if)#ip address 10.0.0.1 255.0.0.0●R1(config-if)#clock rate 64000●R1(config-if)#no shutdown●R1(config-if)#end●R1# show ip interface brief通过Boson NetSim中的工具栏按钮“eRouters”选择“Router 2”并按照下面的过程进行路由器基本参数配置：●Router>enable●Router#conf t●Router(config)#host R2●R2(config)#int e0●R2(config-if)#ip address 192.168.2.1 255.255.255.0●R2(config-if)#no shutdown●R2(config-if)#int s0●R2(config-if)#ip address 10.0.0.2 255.0.0.0●R2(config-if)#no shutdown●R2(config-if)#end●R2# show ip interface brief四、配置PC机基本参数通过Boson NetSim中的工具栏按钮“eStations ”选择“PC1”并按照下面的步骤配置“Host 1”的相关参数：●键入“回车键”继续。

RIP 配置的综合实训网络结构拓扑图如下，其中sw1，sw2为Catalyst 2960交换机，sw1所属局域网划分为两个VLAN ：vlan 11（名称为dept11），vlan 12（名称为dept12），fa0/1-fa0/10属于vlan 11，fa0/11-fa0/23属于vlan 12； sw2所属局域网划分为两个VLAN ：vlan 21（名称为dept21），vlan 22（名称为dept22），fa0/1-fa0/12属于vlan 21，fa0/13-fa0/23属于vlan 22；r2通过fa0/0与交换机sw1的fa0/24相连，r3通过fa0/0与交换机sw2的fa0/24相连，配置交换机和路由器，通过RIPv2路由协议实现所有网络之间的通信。

172.20.100.1/30ip:172.20.11.1/24gateway:172.20.11.254pc11pc12pc22pc21网络拓扑结构图172.20.100.2/30ip:172.20.12.1/24gateway:172.20.12.254ip:172.20.21.1/24gateway:172.20.21.254ip:172.20.22.1/24gateway:172.20.22.254一、交换机Sw1的配置先进行基本配置Switch>enSwitch#configure terminalSwitch(config)#hostname sw1Sw1(config)#no ip domain-lookupSw1(config)#line console 0Sw1(config-line)#logging synchronousSw1(config-line)#exec-timeout 0 0Sw1(config-line)#exit交换机sw1上设置Vlan11、Vlan12，并且设置连接端口fa0/1~fa0/10属于Vlan11，接端口fa0/11~fa0/23属于Vlan12。

实验五 RIP路由协议配置【实验目的】1．掌握RIP协议的工作原理。

2. 掌握RIP协议的配置方法。

【实验原理】1．路由信息协议RIP路由信息协议（Routing Information Protocol，RIP）是内部网关协议中最先得到广泛应用的协议。

RIP是一种基于距离向量的路由协议，其最大优点就是简单，开销小。

（1）距离RIP协议要求网络中每一个路由器都维护从它自己到每一个目的网络的距离记录，这个距离作为衡量路由优劣的度量值。

RIP中的“距离”也称为“跳数”，路由器到直连网络的距离定义为“0”，到非直连网络的距离定义为所经过的路由器的个数。

RIP规定，当距离等于16时，表示该目的网络不可达，所以RIP仅适用于小型网络。

（2）工作原理每个运行RIP协议的路由器都周期性地向其直接相连的邻居路由器发送自己完全的路由表的信息（路由信息是封装在RIP报文中发送的，主要包括目的网络，下一跳路由器，距离等信息），同时也从邻居路由器接收路由更新信息，并按照距离向量算法更新自己的路由表。

路由器刚开始工作时，仅知道自己的直连网络及其距离，接着路由器向邻居路由器交换并更新路由信息，经过若干次的更新后，所有的路由器最终都会知道到达本自治系统中任何一个网络的最短距离和下一跳路由器。

（3）距离向量算法邻居发来的路由更新报文中包括了很重要的信息：目的网络，其距离（即最短距离），下一跳地址。

RIP路由器必须根据更新报文和自己当前路由表的内容找出到每一个目的网络的最短距离和正确的下一跳。

这种更新算法称为距离向量算法。

对每一个相邻路由器发来的更新报文，进行以下步骤处理：○1对地址为X的相邻路由器发来的更新报文，先修改报文中的项目：“下一跳”均修改为X，“距离”均加1。

○2对修改后的报文的每一项（这里为了叙述清楚，用项目A来表示）进行以下处理：若本路由器路由表中没有项目A的目的网络，则把项目A添加到路由表中。

若本路由器中某个路由的目的网络和下一跳地址均与项目A相同，则用项目A的距离更新本路由。

路由器rip协议配置专业：班级：姓名：学号：指导教师：日期： 2012年12月3日一、实验概述实验目的1. 了解路由器设备2. 查看路由器的信息3. 熟悉路由器的接口IP地址配置4. 熟悉路由器的RIP路由协议配置实验内容1.了解路由器设备2.实验拓扑图及要求3.配置路由器接口IP地址4.配置路由器RIP协议5.了解其它show命令6.课堂练习要求1) 路由器的基本配置：分别给路由器命名为r1、r2和r3；关闭域名查找；设置路由器接口IP地址。

2) 配置RIP路由协议，使每个网段之间都能够相互通信。

3)在以上网络的基础上，增加R4路由器，并为R4配置一个环回接口及RIP 协议。

注意，R4和R2的连接链路也需要配置。

配置完成后，请查看R2路由器的路由表，并且，使用ping命令测试各网络的连通性。

二、实验环境使用GNS3模拟CISCO的交换机和路由器、Windows系统。

三、实验步骤路由器r1的配置。

查看路由器r1的接口编号。

路由器r2的配置r1和r2在同一个局域网内，现在不需要路由，就可互相ping通。

但是r2ping 不通loopback()接口，需要配置路由。

路由器r3 的配置路由器r4的配置：为r1、r2、r3、r4配置rip协议：指定与r2相连的网络有：192.1.1.0、172.16.0.0和182.1.1.0。

指定与r3相连的网络有：192.1.1.0和20.0.0.0。

指定与r2相连的网络有：182.1.1.0和30.0.0.0。

从r3可以ping通r1右边的loopback()。

从r1的环回接口ping r3、r4的环回接口，都可以ping通。

当然，从r3 ping r1 的环回接口可以ping通，r3的环回接口ping r4的环回接口也能ping通。

r2路由表：r4路由表：四、实验心得体会因为有了第一次实验的基础加之要完成的实验二的课堂练习不是很难，本次实验没有花太多时间。

非常感谢老师给的视频，对我的学习有很大的帮助。
