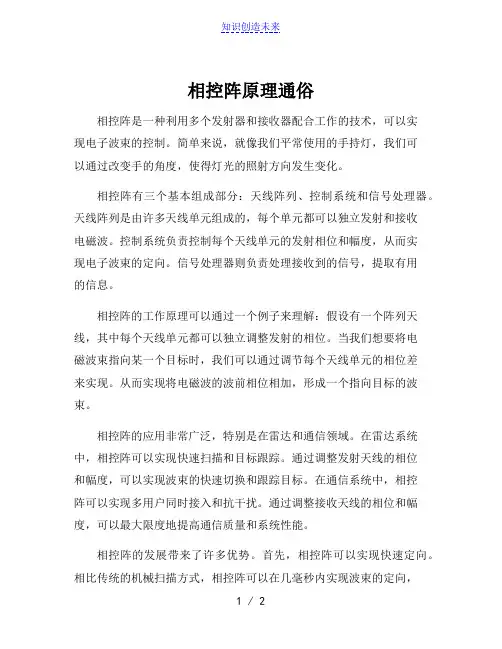

相控阵原理通俗相控阵是一种利用多个发射器和接收器配合工作的技术，可以实现电子波束的控制。

简单来说，就像我们平常使用的手持灯，我们可以通过改变手的角度，使得灯光的照射方向发生变化。

相控阵有三个基本组成部分：天线阵列、控制系统和信号处理器。

天线阵列是由许多天线单元组成的，每个单元都可以独立发射和接收电磁波。

控制系统负责控制每个天线单元的发射相位和幅度，从而实现电子波束的定向。

信号处理器则负责处理接收到的信号，提取有用的信息。

相控阵的工作原理可以通过一个例子来理解：假设有一个阵列天线，其中每个天线单元都可以独立调整发射的相位。

当我们想要将电磁波束指向某一个目标时，我们可以通过调节每个天线单元的相位差来实现。

从而实现将电磁波的波前相位相加，形成一个指向目标的波束。

相控阵的应用非常广泛，特别是在雷达和通信领域。

在雷达系统中，相控阵可以实现快速扫描和目标跟踪。

通过调整发射天线的相位和幅度，可以实现波束的快速切换和跟踪目标。

在通信系统中，相控阵可以实现多用户同时接入和抗干扰。

通过调整接收天线的相位和幅度，可以最大限度地提高通信质量和系统性能。

相控阵的发展带来了许多优势。

首先，相控阵可以实现快速定向。

相比传统的机械扫描方式，相控阵可以在几毫秒内实现波束的定向，大大提高了系统的响应速度。

其次，相控阵可以实现高精度定向。

通过调整每个天线单元的相位和幅度，可以实现精确的波束控制。

最后，相控阵可以实现抗干扰和隐身性。

通过改变波束的方向和形状，可以最大限度地减少对系统的干扰和探测。

总之，相控阵是一种非常重要的技术，广泛应用于雷达和通信系统中。

它利用天线阵列和控制系统，可以实现电子波束的定向和控制，具有快速定向、高精度定向、抗干扰和隐身性的优势。

相信随着技术的不断发展，相控阵将在更多领域展现出其强大的潜力。

相控阵天线原理
相控阵天线原理
相控阵天线技术是一种可以通过通过对天线发射或接收的信号进行相
位调控，能够达到更好的信号锁定和定向的技术。

其实现原理主要分
为三个步骤：信号产生、信号整合和信号调节。

1. 信号产生
在相控阵天线中，每一个天线单元都是由一个发射/接收单元和一个相
位调制器组成的。

在信号产生时，我们需要将一份源信号通过参数调节，使其与原始信号保持一定程度的偏离，从而生成一个调制信号。

这个调制信号的特点是，可以通过波长长短和相位切换来控制。

2. 信号整合
在信号整合阶段，所有的调制信号在一定位置聚在一起。

实现这种聚
合需要使用一个铁氧体设计的调制器，并且相互之间需要存在一定的
距离。

这样在整合后，就可以得到一系列调制精度更高的信号。

3. 信号调节
在信号调节阶段，一次性准备好的调制信号通过传递控制的向量矩阵，被转移到相应的单元组中，而向量矩阵则可以通过算法来实现。

之后，对于每个单元组中的各个成员单元，通过按照预定好的码值一个个调
整相位值，最终可以实现一个快速的信号聚合。

相控阵天线技术的出现，为电信领域带来了一场革命。

相比于传统的天线，这种新技术可以帮助我们在收发信号时，获得更好的灵活性和自由度。

同时，这种技术也被广泛应用于空间通信方面。

相信随着技术的不断进步，这种技术将带领我们进入更未知的领域。

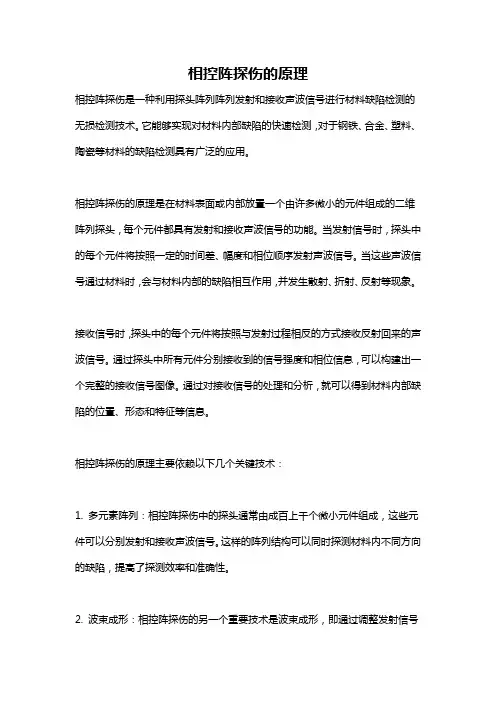

相控阵探伤的原理相控阵探伤是一种利用探头阵列阵列发射和接收声波信号进行材料缺陷检测的无损检测技术。

它能够实现对材料内部缺陷的快速检测，对于钢铁、合金、塑料、陶瓷等材料的缺陷检测具有广泛的应用。

相控阵探伤的原理是在材料表面或内部放置一个由许多微小的元件组成的二维阵列探头，每个元件都具有发射和接收声波信号的功能。

当发射信号时，探头中的每个元件将按照一定的时间差、幅度和相位顺序发射声波信号。

当这些声波信号通过材料时，会与材料内部的缺陷相互作用，并发生散射、折射、反射等现象。

接收信号时，探头中的每个元件将按照与发射过程相反的方式接收反射回来的声波信号。

通过探头中所有元件分别接收到的信号强度和相位信息，可以构建出一个完整的接收信号图像。

通过对接收信号的处理和分析，就可以得到材料内部缺陷的位置、形态和特征等信息。

相控阵探伤的原理主要依赖以下几个关键技术：1. 多元素阵列：相控阵探伤中的探头通常由成百上千个微小元件组成，这些元件可以分别发射和接收声波信号。

这样的阵列结构可以同时探测材料内不同方向的缺陷，提高了探测效率和准确性。

2. 波束成形：相控阵探伤的另一个重要技术是波束成形，即通过调整发射信号的幅度、相位和时间差，控制声波信号的传播方向和形状。

这样可以控制声波的入射角度和聚焦范围，提高缺陷的探测灵敏度和分辨率。

3. 信号处理：相控阵探伤获得的接收信号通常包含大量的杂散噪声，需要进行信号处理和分析，提取出缺陷信号并降低噪声的影响。

常用的信号处理方法包括滤波、谱分析、模式识别等。

4. 成像算法：通过对接收信号的处理和分析，可以得到缺陷的位置和形态信息。

常用的成像算法有B扫描、C扫描、全场扫描等，可以实现对材料内部缺陷的三维成像。

相控阵探伤具有以下优点：1. 高灵敏度：相控阵探伤可以控制声波信号的入射角度和聚焦范围，能够有效探测到非常小的缺陷，并且对不同方向的缺陷也具有高灵敏度。

2. 高分辨率：相控阵探伤利用多元素阵列和波束成形技术，可以实现对缺陷的高分辨率成像，能够识别出缺陷的形状、大小和深度等信息。

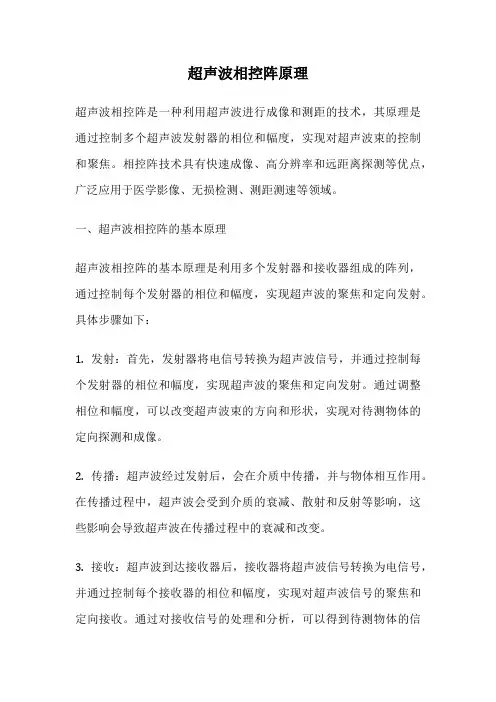

超声波相控阵原理超声波相控阵是一种利用超声波进行成像和测距的技术，其原理是通过控制多个超声波发射器的相位和幅度，实现对超声波束的控制和聚焦。

相控阵技术具有快速成像、高分辨率和远距离探测等优点，广泛应用于医学影像、无损检测、测距测速等领域。

一、超声波相控阵的基本原理超声波相控阵的基本原理是利用多个发射器和接收器组成的阵列，通过控制每个发射器的相位和幅度，实现超声波的聚焦和定向发射。

具体步骤如下：1. 发射：首先，发射器将电信号转换为超声波信号，并通过控制每个发射器的相位和幅度，实现超声波的聚焦和定向发射。

通过调整相位和幅度，可以改变超声波束的方向和形状，实现对待测物体的定向探测和成像。

2. 传播：超声波经过发射后，会在介质中传播，并与物体相互作用。

在传播过程中，超声波会受到介质的衰减、散射和反射等影响，这些影响会导致超声波在传播过程中的衰减和改变。

3. 接收：超声波到达接收器后，接收器将超声波信号转换为电信号，并通过控制每个接收器的相位和幅度，实现对超声波信号的聚焦和定向接收。

通过对接收信号的处理和分析，可以得到待测物体的信息，如形状、结构和材料等。

二、超声波相控阵的工作原理超声波相控阵的工作原理可以简单分为发射和接收两个过程。

在发射过程中，多个发射器按照预设的相位和幅度依次发射超声波信号，形成一个聚焦的超声波束。

在接收过程中，多个接收器按照预设的相位和幅度接收超声波信号，并通过信号处理和分析得到待测物体的信息。

超声波相控阵的工作原理可以用以下几个步骤来描述：1. 阵列布置：多个发射器和接收器按照一定的规律布置成阵列，形成一个二维或三维的发射接收阵列。

2. 相位控制：通过控制每个发射器和接收器的相位，使得发射的超声波信号和接收的超声波信号在特定的方向上相干叠加。

相位控制可以通过电子开关、延迟线和相位调制等方式实现。

3. 幅度控制：通过控制每个发射器和接收器的幅度，使得发射的超声波信号和接收的超声波信号在发射和接收过程中具有一定的增益和衰减。

相控阵工作原理
相控阵技术是一种利用多个发射器和接收器来形成一个可控制的波束方向的无线传输技术。

相控阵的核心原理是通过对每个发射器和接收器的信号相位进行精确调节，使得它们在空间中形成一个相位相同的波前，从而将其合成成一个强大的波束。

相控阵一般包括两个主要部分：发射机部分和接收机部分。

在发射机部分，信号先通过一个控制单元进行相位调节，并分配到多个天线单元上。

每个天线单元通过控制单元的指令确保它们产生的信号相位相同，同时在空间上形成一个波前。

在接收机部分，接收到的信号经过天线单元，也通过相位调节器进行处理，最终合并成一个完整的信号。

相控阵技术可以应用于无线通信、雷达、声纳等领域，具有高精度、高速率、低时延等优点，是一项非常重要的技术。

- 1 -。

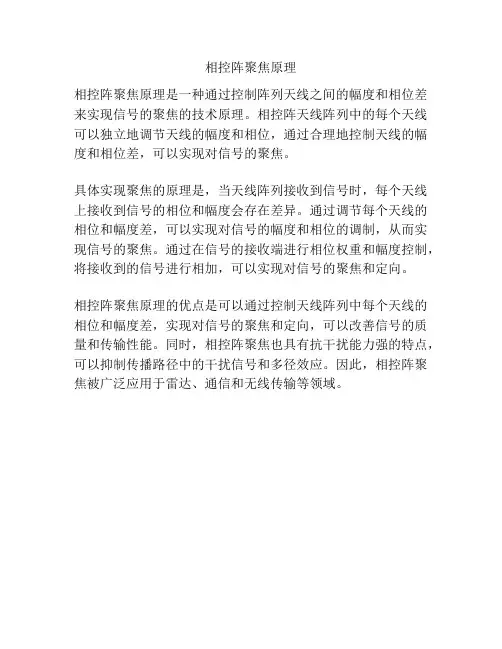

相控阵聚焦原理
相控阵聚焦原理是一种通过控制阵列天线之间的幅度和相位差来实现信号的聚焦的技术原理。

相控阵天线阵列中的每个天线可以独立地调节天线的幅度和相位，通过合理地控制天线的幅度和相位差，可以实现对信号的聚焦。

具体实现聚焦的原理是，当天线阵列接收到信号时，每个天线上接收到信号的相位和幅度会存在差异。

通过调节每个天线的相位和幅度差，可以实现对信号的幅度和相位的调制，从而实现信号的聚焦。

通过在信号的接收端进行相位权重和幅度控制，将接收到的信号进行相加，可以实现对信号的聚焦和定向。

相控阵聚焦原理的优点是可以通过控制天线阵列中每个天线的相位和幅度差，实现对信号的聚焦和定向，可以改善信号的质量和传输性能。

同时，相控阵聚焦也具有抗干扰能力强的特点，可以抑制传播路径中的干扰信号和多径效应。

因此，相控阵聚焦被广泛应用于雷达、通信和无线传输等领域。

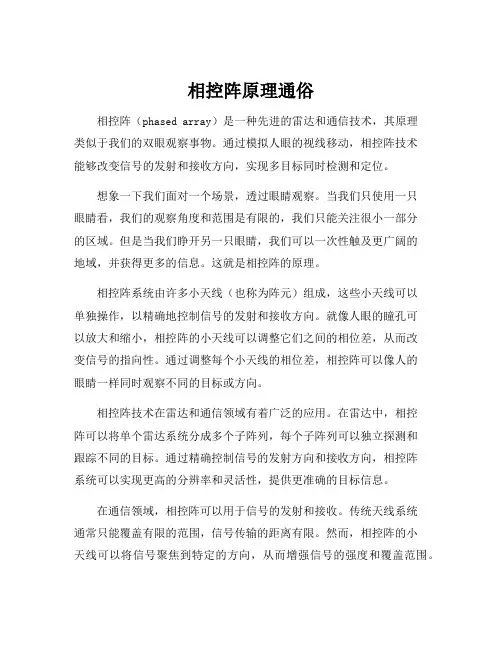

相控阵原理通俗相控阵（phased array）是一种先进的雷达和通信技术，其原理类似于我们的双眼观察事物。

通过模拟人眼的视线移动，相控阵技术能够改变信号的发射和接收方向，实现多目标同时检测和定位。

想象一下我们面对一个场景，透过眼睛观察。

当我们只使用一只眼睛看，我们的观察角度和范围是有限的，我们只能关注很小一部分的区域。

但是当我们睁开另一只眼睛，我们可以一次性触及更广阔的地域，并获得更多的信息。

这就是相控阵的原理。

相控阵系统由许多小天线（也称为阵元）组成，这些小天线可以单独操作，以精确地控制信号的发射和接收方向。

就像人眼的瞳孔可以放大和缩小，相控阵的小天线可以调整它们之间的相位差，从而改变信号的指向性。

通过调整每个小天线的相位差，相控阵可以像人的眼睛一样同时观察不同的目标或方向。

相控阵技术在雷达和通信领域有着广泛的应用。

在雷达中，相控阵可以将单个雷达系统分成多个子阵列，每个子阵列可以独立探测和跟踪不同的目标。

通过精确控制信号的发射方向和接收方向，相控阵系统可以实现更高的分辨率和灵活性，提供更准确的目标信息。

在通信领域，相控阵可以用于信号的发射和接收。

传统天线系统通常只能覆盖有限的范围，信号传输的距离有限。

然而，相控阵的小天线可以将信号聚焦到特定的方向，从而增强信号的强度和覆盖范围。

这就意味着在相同的功率和频谱资源下，相控阵系统可以提供更高的传输速率和更可靠的信号质量。

相控阵技术的发展给我们带来了许多好处。

它提供了更高的灵活性和定位精度，使我们能够更好地探测和捕捉目标。

同时，相控阵系统的可调整性也使其在不同环境和应用中具有重要意义。

无论是在军事应用中用于目标追踪和导航，还是在无线通信中用于提高信号传输质量，相控阵都为我们提供了更高效和可靠的解决方案。

因此，我们应该充分发挥相控阵技术的优势，不断创新和推动其应用。

相控阵的原理告诉我们，在面对复杂的问题时，可以从多个角度进行观察和分析，追求更全面和准确的解决方案。

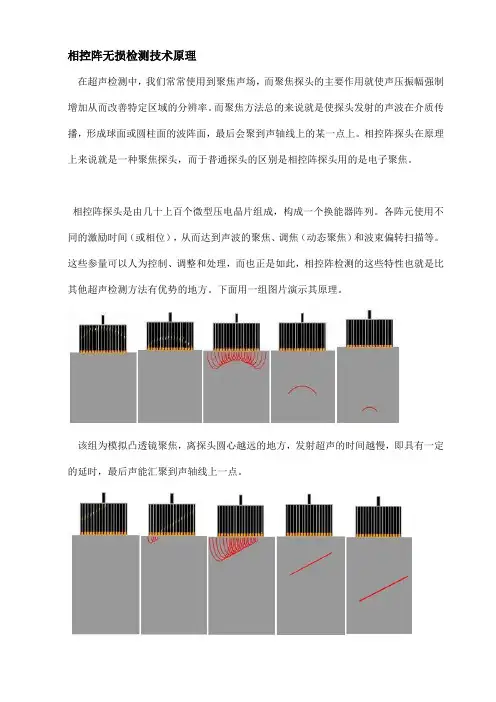

相控阵无损检测技术原理在超声检测中，我们常常使用到聚焦声场，而聚焦探头的主要作用就使声压振幅强制增加从而改善特定区域的分辨率。

而聚焦方法总的来说就是使探头发射的声波在介质传播，形成球面或圆柱面的波阵面，最后会聚到声轴线上的某一点上。

相控阵探头在原理上来说就是一种聚焦探头，而于普通探头的区别是相控阵探头用的是电子聚焦。

相控阵探头是由几十上百个微型压电晶片组成，构成一个换能器阵列。

各阵元使用不同的激励时间（或相位），从而达到声波的聚焦、调焦（动态聚焦）和波束偏转扫描等。

这些参量可以人为控制、调整和处理，而也正是如此，相控阵检测的这些特性也就是比其他超声检测方法有优势的地方。

下面用一组图片演示其原理。

该组为模拟凸透镜聚焦，离探头圆心越远的地方，发射超声的时间越慢，即具有一定的延时，最后声能汇聚到声轴线上一点。

该组为模拟斜入射的平面波，最后声波阵面像平面一样在工件中运动。

该组为模拟不在声轴线上聚焦的情况。

由以上三个示意图我们可知，相控阵探头能模拟多种不同声能聚焦的方式，其方向及聚焦点完全可以人为控制，具有很大的灵活性，在某些场合具有重大的作用。

例如在核动力装置的设备和管道中，这些工件具有复杂的形状，常规超声检测方法往往难以进行操作，此时使用相控阵检测就能方便检测。

上海斌瑞作为国内一家大型的无损检测设备集成供应商，代理出售奥林巴斯多种相控阵探伤仪。

奥林巴斯在早期就进行了相控阵方面的研究，推出了多种探伤仪。

如其生产的OmniScan MX，该仪器是迄今为止最成功的便携式、模块化相控阵检测仪器，世界各地正在使用的OmniScan MX仪器已有成千上万台。

能应用于压力容器的焊缝检测，复合材料检测, 小直径管件的焊缝检测, 手动和半自动腐蚀成像等。

相控阵工作原理
相控阵是一种通过控制射频信号的相位来实现方向控制和波束形成的技术，其工作原理如下：
1. 系统结构：相控阵由若干个天线单元（antenna element）组成，每个单元都有独立的射频模块和相控器。

2. 波束形成：首先，需要确定目标的方向。

通过调整每个天线单元的射频信号的相位，将各个单元的辐射波的相位差控制在一个合适的范围内，从而形成一个特定方向的波束。

3. 方向控制：相控阵可以实现对天线阵列产生的波束的精确控制，包括方向的调整、波束的扫描以及波束宽度的控制。

通过调整每个天线单元的射频信号的相位，可以改变波束的指向，使其指向目标。

4. 空时处理：相控阵还可以将接收到的信号进行空时处理，以提高信号的质量和可靠性。

通过对每个天线单元接收到的信号进行加权和相位调整，可以使相位相干增强、干扰抑制和波束形成。

5. 系统优势：相控阵技术相比传统天线系统具有较高的灵活性和性能优势。

由于每个天线单元都有独立的相控器，可以实现对波束的快速调整，从而适应不同的工作场景和需求。

同时，相控阵还可以实现较高的方向性增益和抗干扰能力，提高系统的性能和可靠性。

总结：相控阵通过控制每个天线单元的射频信号的相位，实现精确的方向控制和波束形成。

相控阵技术优势在于灵活性、性能优越，广泛应用于通信、雷达和无线电频谱监测等领域。

相控阵天线的基本原理介绍相控阵天线是目前卫星移动通信系统中最重要的一种天线形式，由三个部分组成：天线阵、馈电网络和波束控制器。

基本原理是微处理器接收到包含通信方向的控制信息后，根据控制软件提供的算法计算出各个移相器的相移量，然后通过天线控制器来控制馈电网络完成移相过程。

由于移相能够补偿同一信号到达各个不同阵元而产生的时间差，所以此时天线阵的输出同相叠加达到最大。

一旦信号方向发生变化，只要通过调整移相器的相移量就可使天线阵波束的最大指向做相应的变化，从而实现波束扫描和跟踪。

相控阵天线有相控扫描线天线阵和平面相控阵天线。

图一图一 N单元相阵远区观察点P处的总场强可以是认为线阵中N个单元在P点产生的辐射场强叠加：图二线性相控阵天线这一天线阵的方向图函数为：图三平面相控阵天线相控阵在快速跟踪雷达、测相等领域得到广泛的应用，它可以使主瓣指向随着通信的需要而不断地调整。

相控阵为主瓣最大值方向或方向图形主要由单位激励电流的相对来控制天线阵。

通过控制阵列天线中辐射单元的馈电相位改变方向图形状的天线。

控制相位可以改变天线方向图最大值的指向，以达到波速扫描的目的。

在特殊情况下，也可以控制副瓣电平、最小值位置和整个方向图的形状。

用机械方法旋转天线时，惯性大、速度慢，相控阵天线克服了这已缺点，波速的扫描高。

它的馈电相一般用电子计算机控制，相位变化速度快，即天线方向图最大值指向或其他参数的变化迅速。

这是相控阵天线的最大特点。

一般相控阵天线应对每一辐射单元的相位进行控制。

为了节省移相器和简化控制线路，有时几个辐射单元共用一个移相器。

相控阵天线的关键器件是移相器和天线辐射单元。

移相器分连续式移相器和数字式移相器两种。

连续式移相器的移相值可在0°～360°范围内连续变化，数字式移相器的移相值是离散的，只能是360×(1/2)^n的整数倍，移相器应保证在一定的频率范围内获得所需要的移相值。

天线辐射单元的设计应使一定移相范围内和一定频率范围内的输入阻抗的变化尽可能小，以保证发射机正常工作，防止由于射频信号的多次反射而出现寄生副瓣和方向图中出现凹点的现象。

液晶相控阵原理
液晶相控阵是一种常见的液晶显示技术，广泛应用于电子产品中。

它的工作原理是通过控制液晶分子的排列来实现图像的显示。

液晶相控阵由许多微小的液晶单元组成，每个单元都可以独立地控制其透明度。

液晶单元由两块玻璃基板夹持，基板上有透明导电层，形成电场。

液晶分子位于两块基板之间，当电场加到适当的电压时，液晶分子会发生扭曲，从而改变光的传播方向。

液晶相控阵中的每个液晶单元都有一个控制器，用来控制电场的作用。

控制器可以根据输入的信号，改变电场的强度和方向，从而控制液晶分子的排列。

液晶分子的排列方式决定了光的透过程度，从而实现图像的显示。

液晶相控阵的工作原理可以通过以下步骤来解释。

首先，控制器接收到输入信号，根据信号的大小和方向，调整电场的强度和方向。

然后，电场作用于液晶分子，使其发生扭曲。

扭曲的液晶分子会改变光的传播方向，从而改变透过液晶单元的光的强度。

最后，通过将许多液晶单元排列在一起，就可以显示出完整的图像。

液晶相控阵的优点是能够实现高分辨率的图像显示，具有较低的功耗和较高的反应速度。

它广泛应用于液晶电视、计算机显示器、智能手机等电子产品中。

总的来说，液晶相控阵是一种通过控制液晶分子排列来实现图像显
示的技术。

它的工作原理是通过调整电场的强度和方向，控制液晶分子的扭曲，从而改变光的透过程度。

液晶相控阵具有高分辨率、低功耗和快速反应的优点，广泛应用于各种电子产品中。
