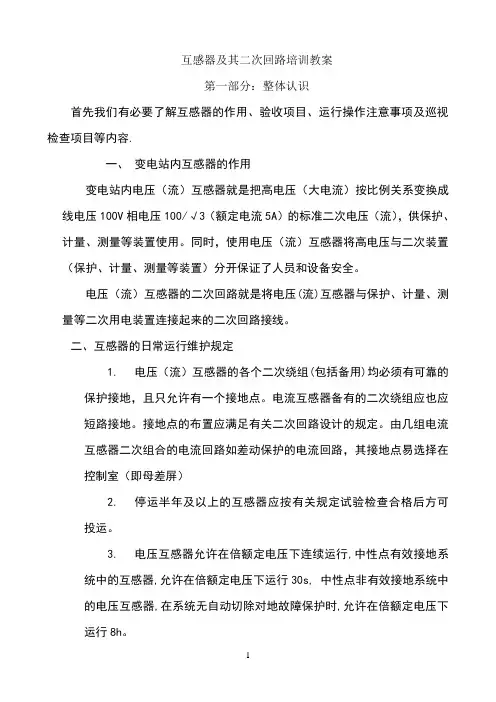

互感器及其二次回路培训教案第一部分:整体认识首先我们有必要了解互感器的作用、验收项目、运行操作注意事项及巡视检查项目等内容.一、变电站内互感器的作用变电站内电压(流)互感器就是把高电压(大电流)按比例关系变换成线电压100V相电压100/√3(额定电流5A)的标准二次电压(流),供保护、计量、测量等装置使用。
同时,使用电压(流)互感器将高电压与二次装置(保护、计量、测量等装置)分开保证了人员和设备安全。
电压(流)互感器的二次回路就是将电压(流)互感器与保护、计量、测量等二次用电装置连接起来的二次回路接线。
二、互感器的日常运行维护规定1.电压(流)互感器的各个二次绕组(包括备用)均必须有可靠的保护接地,且只允许有一个接地点。
电流互感器备有的二次绕组应也应短路接地。
接地点的布置应满足有关二次回路设计的规定。
由几组电流互感器二次组合的电流回路如差动保护的电流回路,其接地点易选择在控制室(即母差屏)2.停运半年及以上的互感器应按有关规定试验检查合格后方可投运。
3.电压互感器允许在倍额定电压下连续运行,中性点有效接地系统中的互感器,允许在倍额定电压下运行30s, 中性点非有效接地系统中的电压互感器,在系统无自动切除对地故障保护时,允许在倍额定电压下运行8h。
4.中性点非有效接地系统中,作单相接地监视用的电压互感器,一次中性点应接地,为防止谐振过电压,应在一次中性点或二次回路装设消谐装置。
5.电压互感器二次回路,除剩余电压绕组和另有专门规定者外,应装设快速开关或熔断器;主回路熔断电流一般为最大负荷电流的倍,各级熔断器熔断电流应逐级配合,自动开关应经整定试验合格方可投入运行。
6.电流互感器二次侧严禁开路,备用的二次绕组也应短接接地,二次回路不允许装设熔断器及其它开断设备。
电压互感器二次侧严禁短路。
7.电容型电流互感器一次绕组的末(地)屏必须可靠接地。
8.66kV及以上电磁式油浸互感器应装设膨胀器或隔膜密封,应有便于观察的油位或油温压力指示器,并有最低和最高限值标志。
直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图,请说明其作用。
典型二次回路讲解一、 电流回路1、220kV 典型回路220kV TA 一般有六个二次绕组,分别用于本线路保护(两组)、母差保护(两组)、测量、计量。
以某一220kV 线路保护为例,如图1所示,交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——CSC-122A 断路器保护——CSC-101A 线路保护——录波屏;交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——PSL601G 线路保护。
CSC-101A 1x CSC-122A 3x端子箱A 屏1n PSL601G端子箱B 屏图1 典型电流回路注意事项:1)电流回路严禁开路。
电流互感器的二次回路不允许开路,否则将产生危险的高电压,威胁人身和设备的安全。
因为电流互感器二次回路在运行中开路时,其一次电流均成为励磁电流使铁芯中的磁通密度急剧上升,从而在二次绕组中感应高达数千伏的感应电势,严重威胁设备本身和人身的安全。
这就要求回路各个连接环节的螺丝必须紧固,连接二次线无断线或接触不良,同时回路的末端必须可靠短接好,如上图1中的录波屏处2C2、2C4、2C6、2C7端子和PSL601G 保护屏处1D17、1D18、1D19、1D20端子。
2)每组二次绕组的N 回路有且只能有一点接地,严禁多点接地。
电流互感器的二次回路必须有一点直接接地,这是为了避免当一、二次绕组间绝缘击穿后,使二次绕组对地出现高电压而威胁人身和设备的安全。
同时,二次回路中只允许有一点接地,不能有多点接地,否则会由于地中电流的存在而引起继电保护的误动。
因为一个变电所的接地网并不是一个等电位面,在不同点间会出现电位差。
当大的接地电流注入接地网时,各点的电位差增大。
如果一个电回路在不同的地点接地,地电位差将不可避免地进入这个电回路,造成测量的不准确,严重时,会导致保护误动。
由几组电流互感器二次组合的电流回路,如差动保护、各种双断路器主结线的保护电流回路,其接地点应选在控制室。

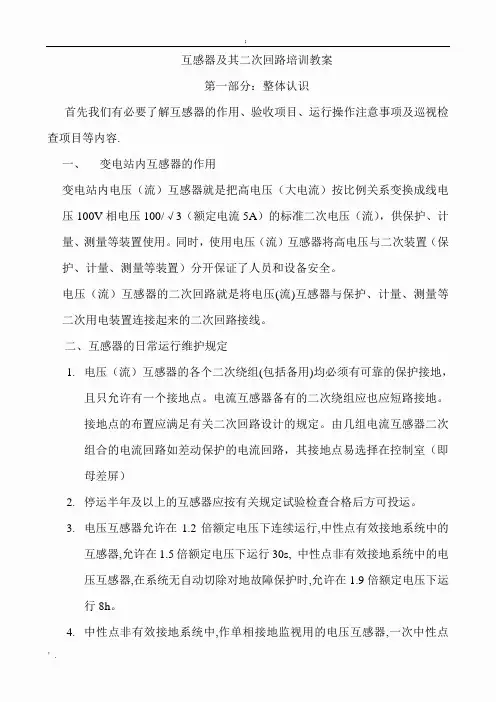

互感器及其二次回路培训教案第一部分:整体认识首先我们有必要了解互感器的作用、验收项目、运行操作注意事项及巡视检查项目等内容.一、变电站内互感器的作用变电站内电压(流)互感器就是把高电压(大电流)按比例关系变换成线电压100V相电压100/√3(额定电流5A)的标准二次电压(流),供保护、计量、测量等装置使用。
