变电站基础知识汇总变电站基础知识汇总1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV)，3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV 两种，现在以10 kV为主，用户均为220/380V(0.4 kV)低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV(220V/380V)。

发电厂发出6 kV或10 kV电，除发电厂自己用(厂用电)之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器(变电站为升压站)，电压降低为降压变压器(变电站为降压站)。

一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器，一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器。

变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。

枢纽站电压等级一般为三个(三圈变压器)，550kV /220kV /110kV。

区域站一般也有三个电压等级(三圈变压器)，220 kV /110kV /35kV或110kV /35kV /10kV。

终端站一般直接接到用户，大多数为两个电压等级(两圈变压器)110kV /10 kV或35 kV /10 kV。

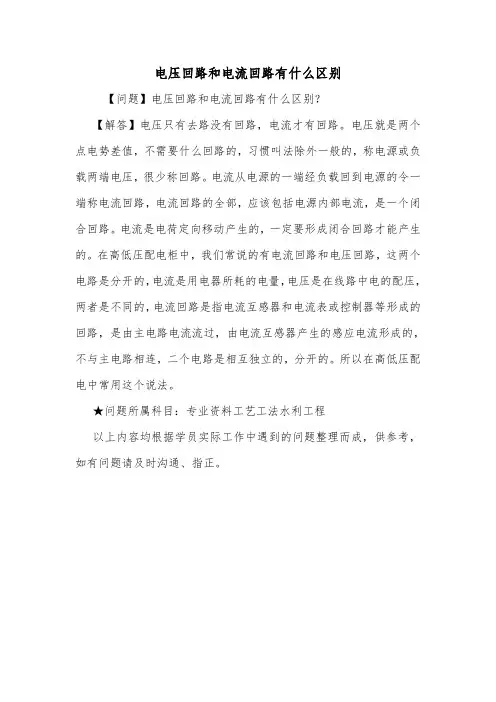

电压回路和电流回路有什么区别
【问题】电压回路和电流回路有什么区别？
【解答】电压只有去路没有回路，电流才有回路。

电压就是两个点电势差值，不需要什么回路的，习惯叫法除外一般的，称电源或负载两端电压，很少称回路。

电流从电源的一端经负载回到电源的令一端称电流回路，电流回路的全部，应该包括电源内部电流，是一个闭合回路。

电流是电荷定向移动产生的，一定要形成闭合回路才能产生的。

在高低压配电柜中，我们常说的有电流回路和电压回路，这两个电路是分开的，电流是用电器所耗的电量，电压是在线路中电的配压，两者是不同的，电流回路是指电流互感器和电流表或控制器等形成的回路，是由主电路电流流过，由电流互感器产生的感应电流形成的，不与主电路相连，二个电路是相互独立的，分开的。

所以在高低压配电中常用这个说法。

★问题所属科目：专业资料工艺工法水利工程
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

220kV变电站⼆次接线标准来源：螺丝⼑的故事本标准适⽤于南⽅电⽹220kV新建变电站10kV及以上电压等级电⽓⼆次回路的设计、施⼯、调试、验收⼯作。

运⾏变电站的扩建、改造⼯程，在确保施⼯安全和运⾏维护⽅便的基础上，可参照执⾏。

总体要求1、为防⽌主保护存在动作死区，两个相邻设备保护之间的保护范围应完全交叉；同时应避免当⼀套保护停⽤时，存在保护动作死区。

2、电流互感器的⼆次回路有且只能有⼀个接地点。

独⽴的、与其他互感器⼆次回路没有电的联系的电流互感器⼆次回路，宜在开关场实现⼀点接地。

由⼏组电流互感器⼆次绕组组成的和电流回路，应在第⼀级和电流处⼀点接地。

电流互感器的备⽤⼆次绕组，应在开关场短接并⼀点接地。

3、对于保护、安全⾃动装置、测量、计量等和电流回路，和电流之前的两个分⽀回路按各⾃电流互感器绕组独⽴标号，和电流之后还有串接设备的，其电流回路按边断路器的电流互感器绕组继续标号。

4、三相四线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤六线连接；三相三线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤四线连接。

每相电流互感器的⼆次回路应相互独⽴，各相的中性线在接地点处并接。

5、电压互感器的⼆次回路只允许有⼀点接地。

经零相母线（N600）连通的⼏组电压互感器⼆次回路，应在继电器及通信室将N600⼀点接地，各电压互感器的中性线不得接有可能断开的断路器或熔断器等。

独⽴的、与其他互感器没有电⽓联系的电压互感器，其⼆次回路可以在开关场实现⼀点接地。

6、从开关场地到继电器室的电压互感器每组⼆次绕组的4根引⼊线及开⼝三⾓接线的剩余电压绕组的2根引⼊线均应使⽤相互独⽴的电缆，不得共⽤。

7、在任何情况下均不得并接第⼀组、第⼆组跳闸回路，避免形成寄⽣回路。

8、正负电源端⼦之间，跳、合闸引出端⼦与正电源端⼦之间应⾄少间隔1个空端⼦。

9、正常运⾏⽅式下，直流负载宜平均分配在两段直流母线上。

10、双重化配置的保护、安全⾃动装置、⾃动化设备、⽹络交换机设备所采⽤的直流电源应取⾃不同段直流母线，且两组直流电源回路之间不允许采⽤⾃动切换。

搜狐博客> 左路传中> 日志> 110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。

LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。

2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。

图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。

图3-1-2所示为弹簧储能电机的电源回路。

主要部件的符号与名称对应关系如表3-1所示。

表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。

“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。

正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。

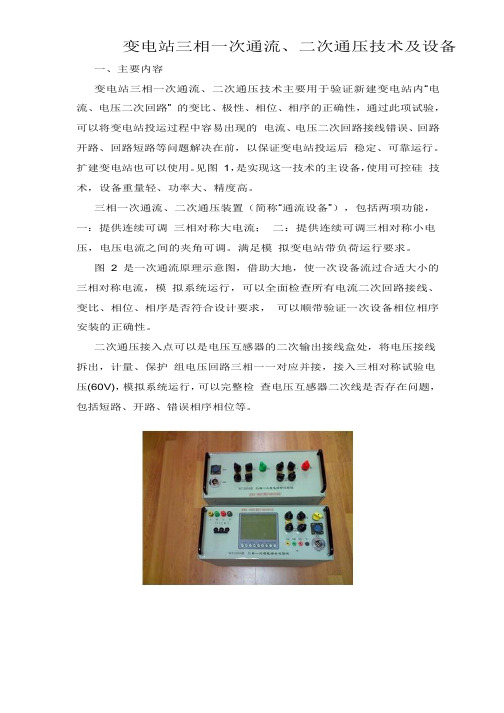

变电站三相一次通流、二次通压技术及设备一、主要内容变电站三相一次通流、二次通压技术主要用于验证新建变电站内“电流、电压二次回路” 的变比、极性、相位、相序的正确性，通过此项试验，可以将变电站投运过程中容易出现的电流、电压二次回路接线错误、回路开路、回路短路等问题解决在前，以保证变电站投运后稳定、可靠运行。

扩建变电站也可以使用。

见图1，是实现这一技术的主设备，使用可控硅技术，设备重量轻、功率大、精度高。

三相一次通流、二次通压装置（简称“通流设备”），包括两项功能，一：提供连续可调三相对称大电流；二：提供连续可调三相对称小电压，电压电流之间的夹角可调。

满足模拟变电站带负荷运行要求。

图 2 是一次通流原理示意图，借助大地，使一次设备流过合适大小的三相对称电流，模拟系统运行，可以全面检查所有电流二次回路接线、变比、相位、相序是否符合设计要求，可以顺带验证一次设备相位相序安装的正确性。

二次通压接入点可以是电压互感器的二次输出接线盒处，将电压接线拆出，计量、保护组电压回路三相一一对应并接，接入三相对称试验电压(60V)，模拟系统运行，可以完整检查电压互感器二次线是否存在问题，包括短路、开路、错误相序相位等。

图 1 三相一次通流、二次通压装置图 2 一次通流示意图二、技术性能指标1. 三相电流输出范围：并联模式（0-300A，电压0-10V）串联模式（0～150A，电压0～20V）2. 测量电流0－400A3. 电流准确度 2.5％4. 三相电压输出范围：0－60 伏，电流 1.0A5. 电压准确度0.5％6. 移相范围：0°－360°7. 相位准确度：±1°8. 显示方式：LCD 数字显示9. 电源：AC 三相四线220V，50HZ三、技术经济效益分析开展这项试验工作后，可以杜绝电流互感器因二次回路开路烧毁的事故；可以杜绝电压互感器因二次回路短路烧毁的事故；可以大大缩减变电站启动投产所需时间。

变电站工作原理
变电站是电力系统中的重要设施，其工作原理如下：
1. 输电：变电站接收来自发电厂的高电压交流电（通常为110
千伏或220千伏），通过变压器将电压升高，以减小电流损耗，然后将电能输送到远距离的用户。

2. 变压：变电站使用变压器将高压电能转换成低压电能，以满足用户的需求。

变压器通过磁耦合原理实现电能的传输和转换，使电能经过变电站后适应不同用户的需要。

3. 隔离：变电站中的隔离开关用于切断电路、隔离故障、维修和更换设备。

隔离开关可在变电站内部或与其他设备连接时进行操作，确保安全可靠的电能输送。

4. 自动保护：变电站内设有各种保护装置来检测和保护电力系统免受电流过载、短路、接地故障等问题的影响。

当发生故障时，保护装置将迅速切断电流，并发送信号给操作员，以便进行故障排除和修复。

5. 监控与控制：变电站配备了监测设备和控制系统，以实时监测电流、电压、频率等参数，并控制变压器、开关等设备的操作。

监控与控制系统可以远程操作，实现对电力系统的远程监控和控制。

通过上述工作原理，变电站在电力系统中起到关键的作用，确保电能的安全传输和用户的正常使用。

直流母线电压监视装置原理图 --------------------------------- 1直流绝缘监视装置 -------------------------------------------- 1不同点接地危害图 ------------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）------------------ 3带有灯光监视的断路器控制回路（弹簧操动机构）------------------ 5带有灯光监视的断路器控制回路（液压操动机构）------------------ 6闪光装置接线图（由两个中间继电器构成） -------------------------------- 8闪光装置接线图（由闪光继电器构成）-------------------------------------- 9中央复归能重复动作的事故信号装置原理图 ----------------------- 9预告信号装置原理图 ----------------------------------------- 11线路定时限过电流保护原理图---------------------------- 12线路方向过电流保护原理图 ----------------------------------- 13线路三段式电流保护原理图 ----------------------------------- 14线路三段式零序电流保护原理图 ------------------------------- 15双回线的横联差动保护原理图---------------------------- 16双回线电流平衡保护原理图 ----------------------------------- 18变压器瓦斯保护原理图 --------------------------------------- 19双绕组变压器纵差保护原理图 ---------------------------------- 20三绕组变压器差动保护原理图---------------------------- 21变压器复合电压启动的过电流保护原理图 ------------------------ 22单电源三绕组变压器过电流保护原理图 ------------------------- 23变压器过零序电流保护原理图---------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保——24线路三相一次重合闸装置原理图 -------------------------------- 26自动按频率减负荷装置（LALF）原理图 ------------------------ 29储能电容器组接线图 ----------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 ------------------------ 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图 ----------------------------------- 31开关事故跳闸音响回路原理接线图 ----------------------------- 31二次回路展开图说明（10KV线路保护原理图）--------------------------- 32直流回路展开图说明 ----------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。

500kV变电站“和电流”回路的分析与研究摘要：由于500kV变电站采用3/2接线方式，每个出线或元件从两个断路器之间馈出，其保护采集两个断路器的电流互感器的二次“和电流”，而在这种“和电流”回路上，出现多点接地现象使二次电流分流，进而导致正常运行的保护装置误动的风险较高。

本文对500kV变电站3/2接线方式的“和电流”回路进行分析，并对该电流回路上可能导致保护装置误动的情况开展深入研究。

关键词：3/2接线方式、二次电流回路、和电流、保护误动0.引言在电力系统中，二次电流是继电保护装置用于判断其保护范围内是否存在故障所采集的电气量之一。

准确采集二次电流是继电保护装置正确动作于故障的重要前提。

而500kV变电站的3/2接线方式决定了二次“和电流”回路的复杂性，但也增加了在电流回路上出现分流或者多点接地的风险，在近几年的电网运行中，曾出现多次因“和电流”回路上的误碰、误短等而导致正常运行的保护装置误动的案例。

本文将从500kV变电站的3/2接线方式切入，剖析“和电流”回路及其风险点，结合事故案例分析，指出避免“和电流”回路问题导致保护误动的措施，为变电站日常运维工作提出有利建议。

1.“和电流”回路“和电流”回路是相对于常见的110kV、220kV线路或主变的CT回路与保护装置配置而言的，在单母分段接线、双母线接线、双母线带旁路接线等接线方式中，保护装置的二次电流均只是采自该间隔断路器的电流互感器，即一组二次电流回路进入保护装置。

而在500kV变电站中，接线形式为3/2接线方式，即2条母线之间3个断路器串联，形成一串，也称为完整串[1]。

在完整串中从相邻的2个开关之间引出元件，即3个开关供两个元件，中开关作为共用。

每套出线元件保护均采用两台电流互感器的二次和电流。

而在中开关检修的时候，该串出线元件可不停电，但由于存在共用中开关电流互感器的二次“和电流”回路，因此在运行间隔保护二次电流回路上出问题而导致误动的风险较高。

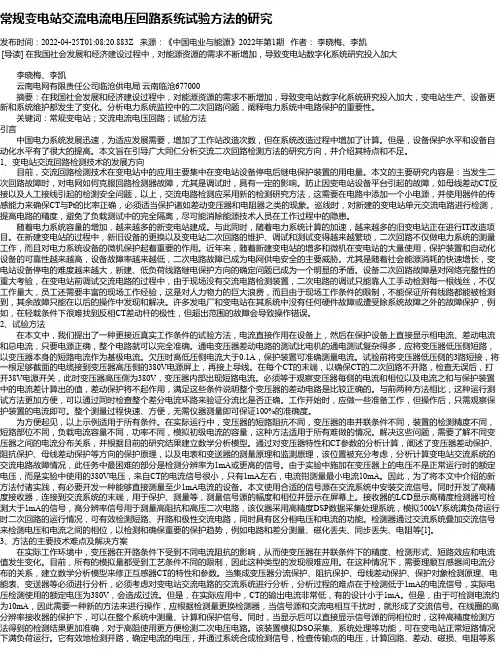

常规变电站交流电流电压回路系统试验方法的研究发布时间：2022-04-25T01:08:20.883Z 来源：《中国电业与能源》2022年第1期作者：李晓梅、李凯[导读] 在我国社会发展和经济建设过程中，对能源资源的需求不断增加，导致变电站数字化系统研究投入加大李晓梅、李凯云南电网有限责任公司临沧供电局云南临沧677000摘要：在我国社会发展和经济建设过程中，对能源资源的需求不断增加，导致变电站数字化系统研究投入加大，变电站生产、设备更新和系统维护都发生了变化。

分析电力系统监控中的二次回路问题，阐释电力系统中电路保护的重要性。

关键词：常规变电站；交流电流电压回路；试验方法引言中国电力系统发展迅速，为适应发展需要，增加了工作站改造次数，但在系统改造过程中增加了计算。

但是，设备保护水平和设备自动化水平有了很大的提高。

本文旨在引导广大同仁分析交流二次回路检测方法的研究方向，并介绍其特点和不足。

1、变电站交流回路检测技术的发展方向目前，交流回路检测技术在变电站中的应用主要集中在变电站设备停电后继电保护装置的用电量。

本文的主要研究内容是：当发生二次回路故障时，对电网如何克服回路检测器故障，尤其是调试时，具有一定的影响。

防止因变电站设备平台引起的故障，如母线差动CT反接以及人工接线引起的检测安全问题，以上，交流电路检测应采用新的检测研究方法，这需要在电路中添加一个小电源，并使用器件的传感能力来确保CT与Pt的比率正确，必须适当保护诸如差动变压器和电阻器之类的现象。

巡线时，对新建的变电站单元交流电路进行检测，提高电路的精度，避免了负载测试中的完全隔离，尽可能消除能源技术人员在工作过程中的隐患。

随着电力系统容量的增加，越来越多的新变电站建成。

与此同时，随着电力系统计算的加速，越来越多的旧变电站正在进行IT改造项目。

在新建变电站的过程中，新旧设备的更换以及变电站二次回路的维护、调试和测试变得越来越繁琐，二次回路不仅做电力系统的测量工作，而且对电力系统设备的微机保护起着重要的作用。

一、分析原始资料为满足某地区发展和人民生活电力的需要，经系统规划设计论证，新建一所220kv变电1.1 建设规模1.1.1 本所安装2台120MV A主变压器1.1.2 电压等级220/110/10KV1.1.3 各电压侧出线回路数：220kv侧4回，110kv侧8回，10kv侧16回。

1.2各侧负载情况110kv侧有2回路线供电给远方大型冶炼厂，其容量为60MV A；其他作为各地区变电所进线，其最小负荷与最大负荷之比为0.65。

10kv总负荷为50MV A，一，二类负荷用户占70%：最大一回出线负荷为5MV A,最小负荷与最大负荷纸币为0.65。

1.3系统阻抗220kv近似为无线大功率电源系统，以100MV A为基准容量，规算至本所220kv母线阻抗为0.021，；110kv侧电源容量为800MV A,以100MV A为基准容量，规算至本所110kv母线阻抗为0.12。

1.4变电所外接线路采用三段式电流保护，相关参数如下：1.4.1线路AB,BC的最大负荷电流分别为230A,150A;负荷自启动系数Kst=1.5;1.4.2各变电所出线上后备保护的动作时间如图所示；后备保护的△t=0.5s;1.4.3线路的电抗为0.4欧姆/千米二、设计说明书1.1对待设计变电所在电力系统中的地位、作用及电力用户的分析待建变电所包括两个主变压器和若干个辅助变压器，主变压器供电电压为220KV。

高压母线为220kV，有6回出线；中压侧母线为110KV，有8回出线，其中2回出线供给远方大型冶炼厂用电（容量为60MVA），其余作为地区变电所的进线；低压母线10kV，有12回出线，总负荷为50MVA，一二类负荷用户占70%。

1.2主变压器的选择根据变电所的具体情况和可靠性的要求，变电所选用两台同样型号的三绕组变压器，根据给定的容量和变压器的电压等级选用主变压器型号SFS7-120000/220 。

1.3主接线的确定1）变电所主接线要与变电所在系统中的地位、作用相适应。

基本二次回路第一节电流与电压回路一 电流回路以一组保护用电流回路（图2.1）为例，结合上一章的编号，A 相第一个绕组头端与尾端编号1A1，1A2，如果是第二个绕组则用2A1，2A2，其他同理。

二、电压回路母线电压回路的星形接线采用单相二次额定电压57V 的绕组，星形接线也叫做中性点接地电压接线。

以变变电站高压侧母线电压接线为例，如图2.2（1）为了保证PT 二次回路在莫端发生短路时也能迅速将故障切除，采用了快速动作自动开关ZK 替代保险。

（2）采用了PT 刀闸辅助接点G 来切换电压。

当PT 停用时G 打开，自动断开电压回路，防止PT 停用时由二次侧向一次侧反馈电压造成人身和设备事故，N600不经过ZK 和G 切换，是为了N600有永久接地点，防止PT 运行时因为ZK 或者G 接触不良， PT 二次侧失去接地点。

端子箱端子排图2.1图2.2（3）1JB是击穿保险，击穿保险实际上是一个放电间隙，正常时不放电，当加在其上的电压超过一定数值后，放电间隙被击穿而接地，起到保护接地的作用，这样万一中性点接地不良，高电压侵入二次回路也有保护接地点。

（4）传统回路中，为了防止在三相断线时断线闭锁装置因为无电源拒绝动作，必须在其中一相上并联一个电容器C，在三相断线时候电容器放电，供给断线装置一个不对称的电源。

（5）因母线PT是接在同一母线上所有元件公用的，为了减少电缆联系，设计了电压小母线1YMa,1YMb,1YMc,YMN（前面数值“1”代表I母PT。

）PT的中性点接地JD选在主控制室小母线引入处。

（6）在220KV变电站，PT二次电压回路并不是直接由刀闸辅助接点G来切换，而是由G去启动一个中间继电器，通过这个中间继电器的常开接点来同时切换三相电压，该中间继电器起重动作用，装设在主控制室的辅助继电器屏上。

对于双57V绕组的PT，另一组用于表计计度，接线方式与上面完全一致，公用一个击穿保险1JB，只是编号略有不同，可以参见上一章的讲解。

变电站一次通流\通压试验方法的探讨与实践摘要：本文介绍一种从变电站一次回路施加电压，通过不同的接线方式来对全站的电流回路、电压回路进行检验的方法。

该方法在变电站调试过程中进行了应用，提高了调试工作的效率和投运的成功率。

关键词：一次通流试验一次通压试验阻抗电压比1 引言电流、电压互感器是联接一次设备和二次设备最关键的桥梁，是二次设备监测、分析、控制的依据。

本文以一新建变电站——220kV徐巷变投产前的一次通流、通压试验，讲述了一种检查全站电流、电压互感器接线的方法。

2 用380V电源直接进行一次加压通流的说明一次通流就是让三相对称电流流过全站所有的电流互感器，从而确保电流互感器的一次、二次接线、CT 变比和二次绕组的接入方式的手段。

对于主变而言，检查了三侧的套管CT、中性点CT、高压侧独立CT、中压侧独立CT；对于其他分支支路，则检查了母联CT、线路CT、电容CT等其他CT。

一次加压通流则是以变压器为主体，一侧设电源，一侧设短接点。

3 徐巷变一次加压通流的具体方案3.1 相关设备参数3.2 方式一：中压侧设电源点，高压侧设短路点如图1，进行方式一通流。

下列计算均折算到高压侧。

中压侧的380V折算到高压侧相电压为220*220/118=410.17(V)。

为便于本方式和其他方式通流短路阻抗计算，现先计算：阻抗电压比（高压侧）={ 阻抗电压比（高压侧对中压侧）+ 阻抗电压比（高压侧对低压侧）- 阻抗电压比（中压侧对低压侧）}/2，阻抗电压比（高压侧）=（10.72+35.56-21.86）/2=12.21（%），同上，阻抗电压比（中压侧）=（10.72+21.86-35.56）/2=-1.49（%），阻抗电压比（低压侧）=（35.56+21.86-10.72）/2=23.35（%），变压器的阻抗基本等于其电抗，因此阻抗电压比与高压侧额定相电压之积约等于高压侧额定相电流与短路阻抗之积。

即：短路阻抗（高压侧）=12.21%*220*1000//629.8=24.62（），短路阻抗（中压侧）=-1.49%*220*1000//629.8=-3.00（），短路阻抗（低压侧）=23.35%*220*1000//629.8=47.10（）。

35kV变电站电流互感器二次回路注意事项摘要：电流互感器的作用是将一次大电流转变为二次回路标准小电流，其一次绕组与主电路串联，二次绕组串接于保护、测量、计量等回路，是保障35KV变电站电力系统安全稳定运行的重要元件。

关键词：35kV变电站；电流互感器；二次回路；注意事项前言：在35kV变电站系统运行的过程中，电流互感器二次回路的稳定运行关系到电力系统的安全。

在进行电流互感器二次回路的安装配置时，应尽量避免错误的接线、死区的出现及错误的接地方式。

在电流互感器二次回路的验收时，检查者一定要进行认真细致地检查及试验，才可以有效地减少电流互感器二次回路运行时带来的安全隐患，提高35kV变电站电力运行系统的安全。

1电流互感器1.1电流互感器的概念电流互感器就是将一次回路的大电流变为二次回路标准小电流的互感器。

电流互感器是由闭合的铁心和绕组组成。

它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路,二次侧不能开路。

1.2电流互感器的作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。

如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。

2使用原则一是电流互感器的接线应遵守串联的原则也就是说一次侧绕组与应该被测的电路采取串联的方式，二次侧绕组与所有的仪表设备采取负载串联的方式。

二是根据被测电路电流的大小，调整出一个合适的变比，不然的话会使误差增加。

而且二次侧绕组的一侧必须要与地连接，避免因为电流互感器里的绝缘物的损坏，造成设备出现问题，严重的话还可能出现人身事故。

三是无论是按照规定还是理论来说，二次侧绕组都不能开路，因为一旦二次侧绕组来路的话，一次侧绕组通过的电流将会转化为磁化的电流，这样的后果最终可能会导致整个电流互感器发热发烫甚至会烧毁线圈。
