互感器及其二次回路培训教案第一部分：整体认识首先我们有必要了解互感器的作用、验收项目、运行操作注意事项及巡视检查项目等内容.一、变电站内互感器的作用变电站内电压（流）互感器就是把高电压（大电流）按比例关系变换成线电压100V相电压100/√3（额定电流5A）的标准二次电压（流），供保护、计量、测量等装置使用。

同时，使用电压（流）互感器将高电压与二次装置（保护、计量、测量等装置）分开保证了人员和设备安全。

电压（流）互感器的二次回路就是将电压(流)互感器与保护、计量、测量等二次用电装置连接起来的二次回路接线。

二、互感器的日常运行维护规定1.电压（流）互感器的各个二次绕组(包括备用)均必须有可靠的保护接地，且只允许有一个接地点。

电流互感器备有的二次绕组应也应短路接地。

接地点的布置应满足有关二次回路设计的规定。

由几组电流互感器二次组合的电流回路如差动保护的电流回路，其接地点易选择在控制室（即母差屏）2.停运半年及以上的互感器应按有关规定试验检查合格后方可投运。

3.电压互感器允许在倍额定电压下连续运行,中性点有效接地系统中的互感器,允许在倍额定电压下运行30s, 中性点非有效接地系统中的电压互感器,在系统无自动切除对地故障保护时,允许在倍额定电压下运行8h。

4.中性点非有效接地系统中,作单相接地监视用的电压互感器,一次中性点应接地,为防止谐振过电压,应在一次中性点或二次回路装设消谐装置。

5.电压互感器二次回路,除剩余电压绕组和另有专门规定者外,应装设快速开关或熔断器；主回路熔断电流一般为最大负荷电流的倍，各级熔断器熔断电流应逐级配合，自动开关应经整定试验合格方可投入运行。

6.电流互感器二次侧严禁开路，备用的二次绕组也应短接接地，二次回路不允许装设熔断器及其它开断设备。

电压互感器二次侧严禁短路。

7.电容型电流互感器一次绕组的末(地)屏必须可靠接地。

8.66kV及以上电磁式油浸互感器应装设膨胀器或隔膜密封，应有便于观察的油位或油温压力指示器，并有最低和最高限值标志。

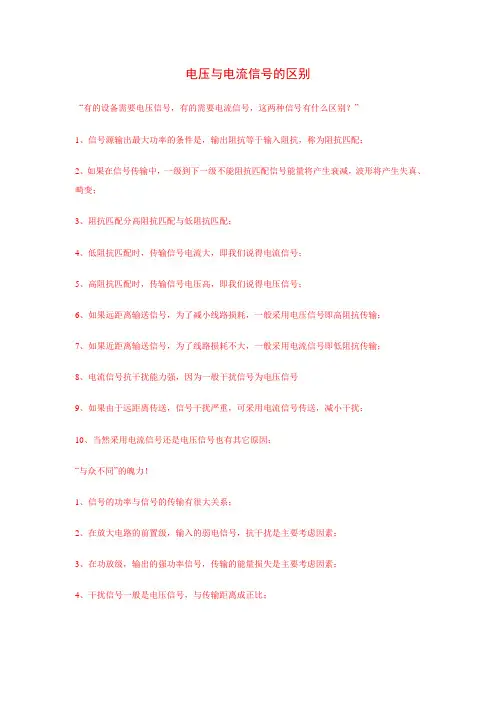

电压与电流信号的区别“有的设备需要电压信号，有的需要电流信号，这两种信号有什么区别？”1、信号源输出最大功率的条件是，输出阻抗等于输入阻抗，称为阻抗匹配；2、如果在信号传输中，一级到下一级不能阻抗匹配信号能量将产生衰减，波形将产生失真、畸变；3、阻抗匹配分高阻抗匹配与低阻抗匹配；4、低阻抗匹配时，传输信号电流大，即我们说得电流信号；5、高阻抗匹配时，传输信号电压高，即我们说得电压信号；6、如果远距离输送信号，为了减小线路损耗，一般采用电压信号即高阻抗传输；7、如果近距离输送信号，为了线路损耗不大，一般采用电流信号即低阻抗传输；8、电流信号抗干扰能力强，因为一般干扰信号为电压信号9、如果由于远距离传送，信号干扰严重，可采用电流信号传送，减小干扰；10、当然采用电流信号还是电压信号也有其它原因；“与众不同”的魄力！1、信号的功率与信号的传输有很大关系；2、在放大电路的前置级，输入的弱电信号，抗干扰是主要考虑因素；3、在功放级，输出的强功率信号，传输的能量损失是主要考虑因素；4、干扰信号一般是电压信号，与传输距离成正比；5、如果前置级的输入信号，采用电流信号，即低阻抗匹配，可以短路吸收杂波电压干扰信号，特别是传输距离较远时，采用电流信号低阻抗匹配更有利于抗干扰！工业上通常用电压0…5(10)V 或电流0(4)…20mA 作为模拟信号传输的方法，也是被程控机经常采用的一种方法。

那么电压和电流的传输方式有什么不同，什么时候采用什么方法，下面将对此进行简要介绍。

电压信号传输比如0…5(10)V如果一个模拟电压信号从发送点通过长的电缆传输到接收点，那么信号可能很容易失真。

原因是电压信号经过发送电路的输出阻抗，电缆的电阻以及接触电阻形成了电压降损失。

由此造成的传输误差就是接收电路的输入偏置电流乘以上述各个电阻的和。

如果信号接收电路的输入阻抗是高阻的，那么由上述的电阻引起的传输误差就足够小，这些电阻也就可以忽略不计。

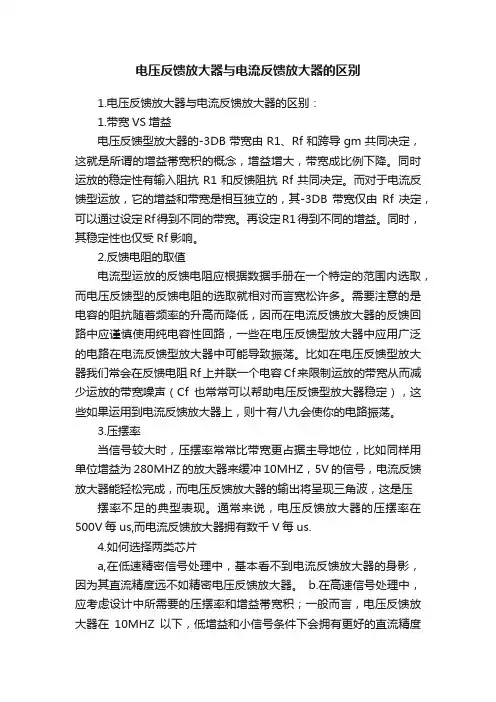

电压反馈放大器与电流反馈放大器的区别1.电压反馈放大器与电流反馈放大器的区别：1.带宽VS增益电压反馈型放大器的-3DB带宽由R1、Rf和跨导gm共同决定，这就是所谓的增益帯宽积的概念，增益增大，带宽成比例下降。

同时运放的稳定性有输入阻抗R1和反馈阻抗Rf共同决定。

而对于电流反馈型运放，它的增益和带宽是相互独立的，其-3DB带宽仅由Rf决定，可以通过设定Rf得到不同的带宽。

再设定R1得到不同的增益。

同时，其稳定性也仅受Rf影响。

2.反馈电阻的取值电流型运放的反馈电阻应根据数据手册在一个特定的范围内选取，而电压反馈型的反馈电阻的选取就相对而言宽松许多。

需要注意的是电容的阻抗随着频率的升高而降低，因而在电流反馈放大器的反馈回路中应谨慎使用纯电容性回路，一些在电压反馈型放大器中应用广泛的电路在电流反馈型放大器中可能导致振荡。

比如在电压反馈型放大器我们常会在反馈电阻Rf上并联一个电容Cf来限制运放的带宽从而减少运放的带宽噪声（Cf也常常可以帮助电压反馈型放大器稳定），这些如果运用到电流反馈放大器上，则十有八九会使你的电路振荡。

3.压摆率当信号较大时，压摆率常常比带宽更占据主导地位，比如同样用单位增益为280MHZ的放大器来缓冲10MHZ，5V的信号，电流反馈放大器能轻松完成，而电压反馈放大器的输出将呈现三角波，这是压摆率不足的典型表现。

通常来说，电压反馈放大器的压摆率在500V每us,而电流反馈放大器拥有数千V每us.4.如何选择两类芯片a,在低速精密信号处理中，基本看不到电流反馈放大器的身影，因为其直流精度远不如精密电压反馈放大器。

b.在高速信号处理中，应考虑设计中所需要的压摆率和增益帯宽积；一般而言，电压反馈放大器在10MHZ以下，低增益和小信号条件下会拥有更好的直流精度和失真性能；而电流反馈放大器在10MHZ以上，高增益和大信号调理中表现出更好的带宽和失真度。

当下面两种情况出现一种时，你就需要考虑一下选择电流反馈放大器：1，噪声增益大于4；2，信号频率大于10MHZ。

如何判断电压反馈与电流反馈？若反馈量与输出电压成正比则为电压反馈；若反馈量与输出电流成正比则为电流反馈。

通常可以采用负载短路法来判断。

从概念上说，若反馈量与输出电压（有时不一定是输出电压，而是取样处的电压）成正比则为电压反馈；若反馈量与输出电流（有时不一定是输出电流，而是取样处的电流）成正比则为电流反馈。

在判断电压反馈和电流反馈时，除了上述方法外，也可以采用负载短路法。

负载短路法实际上是一种反向推理法，假设将放大电路的负载电阻RL短路（此时，），若输入回路中仍然存在反馈量，即，则为电流反馈；若输入回路中已不存在反馈，即则为电压反馈。

判断电压反馈和电流反馈更直观的方法是根据负载电阻与反馈网络的连接方式来区分电压反馈与电流反馈。

将负载电阻与反馈网络看作双端网络（在反馈放大电路中其中一端通常为公共接地端），若负载电阻与反馈网络并联，则反馈量对输出电压采样，为电压反馈。

否则，反馈量无法直接对输出电压进行采样，则只能对输出电流进行采样，即为电流反馈。

电压负反馈可以稳定输出电压；而电流负反馈则可以稳定输出电流。

区分电压反馈与电流反馈只有在负载电阻RL变动时才有意义。

如果RL固定不变，因输出电压与输出电流成正比，所以，在稳定输出电压的同时也必然稳定输出电流，反之亦然，二者效果相同。

但是当负载电阻RL改变时，二者的效果则完全不同，电压负反馈在稳定输出电压时，输出电流将更不稳定；而电流负反馈在稳定输出电流时，输出电压将更不稳定。

图6 电压反馈与电流反馈的判断如图5(a)，反馈电压，反馈量与输出电压成正比，故为电压反馈。

图6(a)，反馈电压，反馈量与输出电流成正比，故为电流反馈。

图6 (b)，反馈电流，反馈量与输出电流成正比，故为电流反馈。

也可用负载短路法来判断，如图5(a)中，将RL 短路时（此时，），如图7(a)所示。

由于输入回路中不存在反馈（），所以图5(a)电路为电压反馈。

将图6(a) 中RL短路时（此时，，如图7(b)所示，输入回路中仍然存在反馈量（），说明反馈对输出电流取样，所以图6(a)电路应为电流反馈。

电流源与电压源的区别电流源的内阻相对负载阻抗很大，负载阻抗波动不会转变电流大小。

在电流源回路中串联电阻无意义，由于它不会转变负载的电流，也不会转变负载上的电压。

在原理图上这类电阻应简化掉。

负载阻抗只有并联在电流源上才有意义，与内阻是分流关系。

电压源的内阻相对负载阻抗很小，负载阻抗波动不会转变电压凹凸。

在电压源回路中串联电阻才有意义，并联在电压源的电阻由于它不能转变负载的电流，也不能转变负载上的电压，这个电阻在原理图上是多余的，应删去。

负载阻抗只有串联在电压源回路中才有意义，与内阻是分压关系。

电流源给定的电流，此线路通电流为定值，与你的负载阻值没有关系。

电流源的内阻相对负载阻抗很大，负载阻抗波动不会转变电流大小。

在电流源回路中串联电阻无意义，由于它不会转变负载的电流，也不会转变负载上的电压。

在原理图上这类电阻应简化掉。

负载阻抗只有并联在电流源上才有意义，与内阻是分流关系。

由于内阻等多方面的缘由，抱负电流源在真实世界是不存在的，但这样一个模型对于电路分析是非常有价值的。

实际上，假如一个电流源在电压变化时，电流的波动不明显，我们通常就假定它是一个抱负电流源。

电压源就是给定的电压，随着你的负载增大，电流增大，抱负状态下电压不变，实际会在传送路径上消耗，你的负载增大，消耗增多。

电压源的内阻相对负载阻抗很小，负载阻抗波动不会转变电压凹凸。

在电压源回路中串联电阻才有意义，并联在电压源的电阻由于它不能转变负载的电流，也不能转变负载上的电压，这个电阻在原理图上是多余的，应删去。

负载阻抗只有串联在电压源回路中才有意义，与内阻是分压关系。

电压源是一个抱负元件,由于它能为外电路供应肯定的能量,所以又叫有源元件.抱负电压源的端电压与它的电流无关.其电压总保持为某一常数或为某一给定的时间函数.如直流抱负电压源,其端电压就是一常数;沟通抱负电压源,就是一按正弦规律变化的沟通电压源,其函数可表示为us=U(in)Sinat.把其他形式的能转换成电能的装置叫做电源。

比较电压型逆变器和电流型逆变器的特点先两者都属于交-直-交变频器，由整流器和逆变器两部分组成。

由于负载一般都是感性的，它和电源之间必有无功功率传送，因此在中间的直流环节中，需要有缓冲无功功率的元件。

如果采用大电容器来缓冲无功功率，则构成电压源型变频器；如采用大电抗器来缓冲无功功率，则构成电流源型变频器。

电压型变频器和电流型变频器的区别仅在于中间直流环节滤波器的形式不同，但是这样一来，却造成两类变频器在性能上相当大的差异，主要表现列表比较如下：电压型变频器与电流型变频器的性能比较1、储能元件：电压型变频器——电容器；电流型——电抗器。

2、输出波形的特点：电压形电压波形为矩形波电流波形近似正弦波；电流型变频器则为电流波形为矩形波电压波形为近似正弦波3、回路构成上的特点，电压型有反馈二极管直流电源并联大容量电容（低阻抗电压源）；电流型无反馈二极管直流电源串联大电感（高阻抗电流源）电动机四象限运转容易。

4、特性上的特点，电压型为负载短路时产生过电流，开环电动机也可能稳定运转；电流型为负载短路时能抑制过电流，电动机运转不稳定需要反馈控制电流型逆变器采用自然换流的晶闸管作为功率开关，其直流侧电感比较昂贵，而且应用于双馈调速中，在过同步速时需要换流电路，在低转差频率的条件下性能也比较差；高压变频器的结构特征1.1电流型变频器变频器的直流环节采用了电感元件而得名，其优点是具有四象限运行能力，能很方便地实现电机的制动功能。

缺点是需要对逆变桥进行强迫换流，装置结构复杂，调整较为困难。

另外，由于电网侧采用可控硅移相整流，故输入电流谐波较大，容量大时对电网会有一定的影响。

1.2电压型变频器由于在变频器的直流环节采用了电容元件而得名，其特点是不能进行四象限运行，当负载电动机需要制动时，需要另行安装制动电路。

功率较大时，输出还需要增设正弦波滤波器。

1.3高低高变频器;采用升降压的办法，将低压或通用变频器应用在中、高压环境中而得名。

家庭电路基础知识：电压、电流与电阻
在我们日常生活中，家庭电路是必不可少的一部分。

要保障家庭电路的正常运行，我们需要了解一些基础知识，比如电压、电流和电阻。

这些知识对于我们正确使用电器、维护电路以及确保安全至关重要。

电压
电压是用来描述电力运动的势能。

在电路中，电压通常用V来表示，单位是伏
特（V）。

电压差指两个点之间的电势差，通过这个电压差，电流得以流动。

在家
庭电路中，一般电压是稳定的，比如110V或220V，不同国家和地区的标准可能
有所不同。

电流
电流是电荷流动的速度，描述了电子在电路中的移动情况。

电流通常用I来表示，单位是安培（A）。

在一个封闭的电路中，电流是连续的，由正极流向负极。

在家庭电路中，电流的大小取决于电器的功率，绝缘是否良好等因素。

电阻
电阻是电路中抵抗电流流动的元件。

电阻通常用R来表示，单位是欧姆（Ω）。

在家庭电路中，电阻主要来自导线、开关和插座等元件。

合理选择电路中的电阻对于电路的正常运行和安全很重要。

安全使用电器的建议
1.使用合格的插座和电器，不要使用损坏的插头和线缆。

2.不要滥用电器，注意插座的负荷，避免导致电路过载。

3.定期检查电路，查看是否有老化、漏电等情况。

4.避免在潮湿的环境中使用电器，确保安全。

通过了解电压、电流和电阻，我们可以更好地管理家庭电路，确保电器正常使
用并保证安全。

同时，我们也要养成良好的用电习惯，避免不必要的损失和安全事故发生。

让我们共同努力，让家庭电路更安全、更可靠。

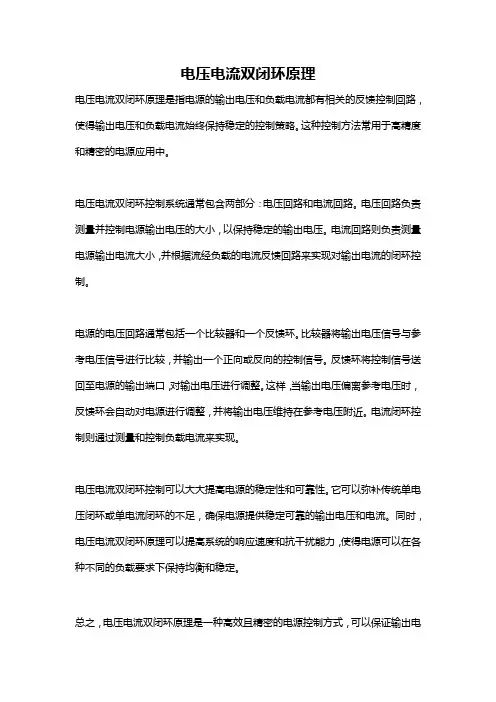

电压电流双闭环原理
电压电流双闭环原理是指电源的输出电压和负载电流都有相关的反馈控制回路，使得输出电压和负载电流始终保持稳定的控制策略。

这种控制方法常用于高精度和精密的电源应用中。

电压电流双闭环控制系统通常包含两部分：电压回路和电流回路。

电压回路负责测量并控制电源输出电压的大小，以保持稳定的输出电压。

电流回路则负责测量电源输出电流大小，并根据流经负载的电流反馈回路来实现对输出电流的闭环控制。

电源的电压回路通常包括一个比较器和一个反馈环。

比较器将输出电压信号与参考电压信号进行比较，并输出一个正向或反向的控制信号。

反馈环将控制信号送回至电源的输出端口，对输出电压进行调整。

这样，当输出电压偏离参考电压时，反馈环会自动对电源进行调整，并将输出电压维持在参考电压附近。

电流闭环控制则通过测量和控制负载电流来实现。

电压电流双闭环控制可以大大提高电源的稳定性和可靠性。

它可以弥补传统单电压闭环或单电流闭环的不足，确保电源提供稳定可靠的输出电压和电流。

同时，电压电流双闭环原理可以提高系统的响应速度和抗干扰能力，使得电源可以在各种不同的负载要求下保持均衡和稳定。

总之，电压电流双闭环原理是一种高效且精密的电源控制方式，可以保证输出电
压和电流的稳定性和可靠性，适用于各种电源应用中。

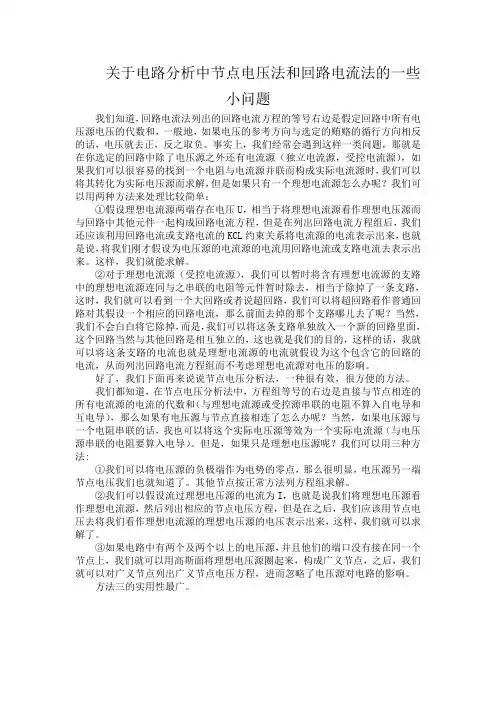

关于电路分析中节点电压法和回路电流法的一些小问题我们知道，回路电流法列出的回路电流方程的等号右边是假定回路中所有电压源电压的代数和，一般地，如果电压的参考方向与选定的贿赂的循行方向相反的话，电压就去正，反之取负。

事实上，我们经常会遇到这样一类问题，那就是在你选定的回路中除了电压源之外还有电流源（独立电流源，受控电流源），如果我们可以很容易的找到一个电阻与电流源并联而构成实际电流源时，我们可以将其转化为实际电压源而求解，但是如果只有一个理想电流源怎么办呢？我们可以用两种方法来处理比较简单：①假设理想电流源两端存在电压U，相当于将理想电流源看作理想电压源而与回路中其他元件一起构成回路电流方程，但是在列出回路电流方程组后，我们还应该利用回路电流或支路电流的KCL约束关系将电流源的电流表示出来，也就是说，将我们刚才假设为电压源的电流源的电流用回路电流或支路电流去表示出来。

这样，我们就能求解。

②对于理想电流源（受控电流源），我们可以暂时将含有理想电流源的支路中的理想电流源连同与之串联的电阻等元件暂时除去，相当于除掉了一条支路，这时，我们就可以看到一个大回路或者说超回路，我们可以将超回路看作普通回路对其假设一个相应的回路电流，那么前面去掉的那个支路哪儿去了呢？当然，我们不会白白将它除掉，而是，我们可以将这条支路单独放入一个新的回路里面，这个回路当然与其他回路是相互独立的，这也就是我们的目的，这样的话，我就可以将这条支路的电流也就是理想电流源的电流就假设为这个包含它的回路的电流，从而列出回路电流方程组而不考虑理想电流源对电压的影响。

好了，我们下面再来说说节点电压分析法，一种很有效，很方便的方法。

我们都知道，在节点电压分析法中，方程组等号的右边是直接与节点相连的所有电流源的电流的代数和（与理想电流源或受控源串联的电阻不算入自电导和互电导），那么如果有电压源与节点直接相连了怎么办呢？当然，如果电压源与一个电阻串联的话，我也可以将这个实际电压源等效为一个实际电流源（与电压源串联的电阻要算入电导）。
