横道中学物理实验室开放活动十三(探究凸透镜成像的规律)

2、物体放在焦点之内，在凸透镜侧成、、的像。物距越小，像距越，虚像越。
科代表签字：指导教师：
注：1、本次活动本着“物理源于生活”的理念，强化学生对物理知识的理解。
2、本次活动内容：探究平面镜成像。
3、以小组为单位，进行综合评比。横道中学物理组
3．将蜡烛向凸透镜移近一段距离，重复上述操作，直到不能在屏上得到蜡烛的像；
4．继续把蜡烛向凸透镜靠近，试着用眼睛观察像在何处？像是怎样的？
凸透镜成像规律
物距
像距
成Hale Waihona Puke 的性质正立或倒立放大或缩小
虚象或实象
u＞2f
u=2f
2f＞u＞f
U=f
U﹤f
实验数据：
探
究
结
论
凸透镜成像规律
1、物体放在焦点之外，在凸透镜侧成的像，实像有、、三种。物距越小，像距越，实像越。

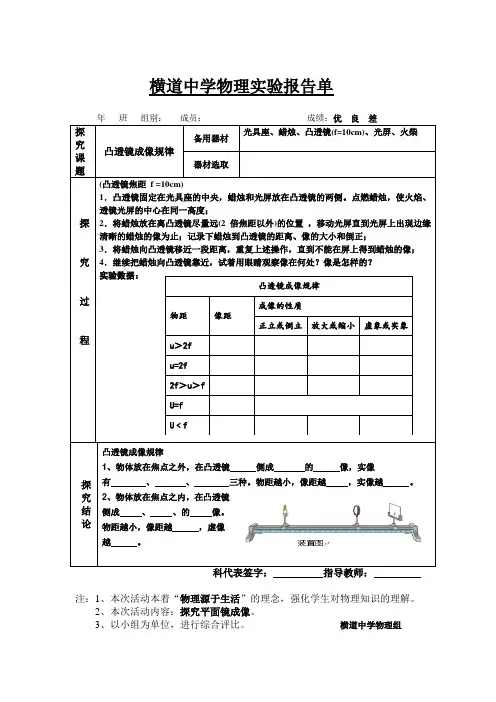

横道中学物理实验报告单
年班组别：成员：成绩：优良差
探究课题
凸透镜成像规律
备用器材
光具座、蜡烛、凸透镜(f=10cm)、光屏、火柴
器材选取
探
究
过
程
(凸透镜焦距f =10cm)
1．凸透镜固定在光具座的中央，蜡烛和光屏放在凸透镜的两侧。点燃蜡烛，使火焰、透镜光屏的中心在同一高度；
2．将蜡烛放在离凸透镜尽量远(2倍焦距以外)的位置，移动光屏直到光屏上出现边缘清晰的蜡烛的像为止；记录下蜡烛到凸透镜的距离、像的大小和倒正；

初中物理教学中探究凸透镜成像规律实验一、实验目的本实验的目的是通过探究凸透镜成像规律，使学生了解凸透镜成像的基本原理，掌握不同物距条件下凸透镜成像的特点，为进一步学习光学和视觉现象打下基础。

二、实验器材本实验需要以下器材：1.凸透镜（焦距在$f$和$2f$之间）2.光源（如手电筒）3.物体（如小物体、书本、硬币等）4.放大镜（用于观察成像）5.实验台6.尺子7.实验报告单三、实验步骤1.将凸透镜固定在实验台上，调整光源与凸透镜之间的距离，使光源的光线通过凸透镜成为平行光。

2.将物体放在凸透镜前面，调整物体与凸透镜之间的距离，直到物体清晰地呈现在放大镜中。

3.使用尺子测量物体在放大镜中呈现的像距（即物体到凸透镜的距离），记录在实验报告单上。

4.改变物体到凸透镜的距离，重复步骤2和3，记录每次的物距和像距。

5.根据实验数据，分析不同物距下凸透镜成像的特点。

四、实验结果与分析通过实验，我们发现凸透镜成像规律如下：当物距大于一倍焦距小于二倍焦距时，凸透镜成倒立、放大的实像；当物距大于二倍焦距时，凸透镜成倒立、缩小的实像；当物距等于焦距时，凸透镜不成像。

此外，我们还可以观察到，随着物距的变化，像的大小、正倒、位置也会发生变化。

这些规律对于解释生活中的视觉现象具有重要意义。

通过对比不同物距下的成像特点，我们可以总结出凸透镜成像的规律。

在一定的物距范围内，像的大小、清晰度、正倒与物距成正比；而在较大的物距下，像的大小、位置、正倒则与物距成反比。

这些规律不仅适用于凸透镜，也适用于其他类型的透镜。

此外，我们还发现凸透镜成像与光源的光强和物体的大小也有关。

光源的光强越强，物体越小，像越清晰；光源的光强越弱，物体越大，像越模糊。

因此，在实际应用中，需要根据具体情况选择合适的透镜和光源。

五、实验结论通过本次实验，我们了解了凸透镜成像的基本原理和规律，掌握了不同物距下凸透镜成像的特点。

这些知识对于解释生活中的视觉现象具有重要意义。

初中物理实验报告—探究凸透镜成像规律
初中物理实验报告—探究凸透镜成像规律
一、实验目的:
①粗测凸透镜焦距
②探究凸透镜成像规律
二、实验器材:光具座及光学元件1套、手电筒、蜡烛、火柴
三、探究过程:
1、检查器材是否完全、完好
2、测焦距
①安装凸透镜于光具座中间并固定,同时安装光屏
②调节手电筒,使之发出平行光
③用手电筒远离凸透镜照射,并移动光屏,直至光屏上出现最小、最亮的光斑
④在光具座上读出焦距f=cm
⑤记住f、2f的位置
3、点燃蜡烛（火柴梗放入废液缸）,放于凸透镜另一测,调节三者高度,力求烛焰中心、透镜中心、光屏中心在同一水平高度
4、将蜡烛移到u=cm>2f处,移动光屏找到一个明亮、清晰的像,像的特点是
,此时像距v=cm(思考像距的范围)
5、将将蜡烛移到f< p="">
6、将蜡烛移到u=cm<f处,移动光屏找像,若观察不到,从另一侧向透镜观察,此时像的特点是< p="">
7、你归纳凸透镜成像规律
8、实验完毕,整理仪器保持桌面清洁化学教案
</f处,移动光屏找像,若观察不到,从另一侧向透镜观察,此时像的特点是<>
<>。

初二物理实验报告《凸透镜成像的规律》实验报告实验目的
本次实验的目的是研究凸透镜成像的规律，并通过实验得到凸透镜的焦距。

实验装置
本次实验使用的装置包括凸透镜、物体、光源、白纸等。

实验步骤
1.准备实验装置，包括凸透镜、物体、光源和白纸。

2.将光源放在物体的前方，使光线垂直射向凸透镜。

3.调整凸透镜的位置，直到在白纸上观察到清晰的物体像。

4.移动物体的位置，保持光源和凸透镜的距离不变，不断观察像的变化
情况，并记录下物体位置与像位置之间的关系。

5.根据实验记录，计算凸透镜的焦距。

实验记录与结果
通过实验记录和计算，我们得到了如下数据：
物体位置（cm）像位置（cm）
30 60
40 40
50 33.3
60 30
70 28.6
通过计算，我们得到了凸透镜的平均焦距为37.4cm。

实验分析与结论
通过上述实验，我们得到了凸透镜成像的规律，并且得到了凸透镜的焦距。

我们可以得出如下结论：
1.凸透镜成像的规律是：物距与像距的倒数之和等于焦距的倒数。

2.计算得出的凸透镜焦距是一个近似值，需要通过多次实验来进行验证
和确认。

本次实验通过实际的操作，让我们更加深入地了解了凸透镜成像的规律，并通过数据计算得到了凸透镜的平均焦距，这对于我们后面的物理学习和实验有一定的帮助。
